远程控制集成式PXI测控机箱结构设计

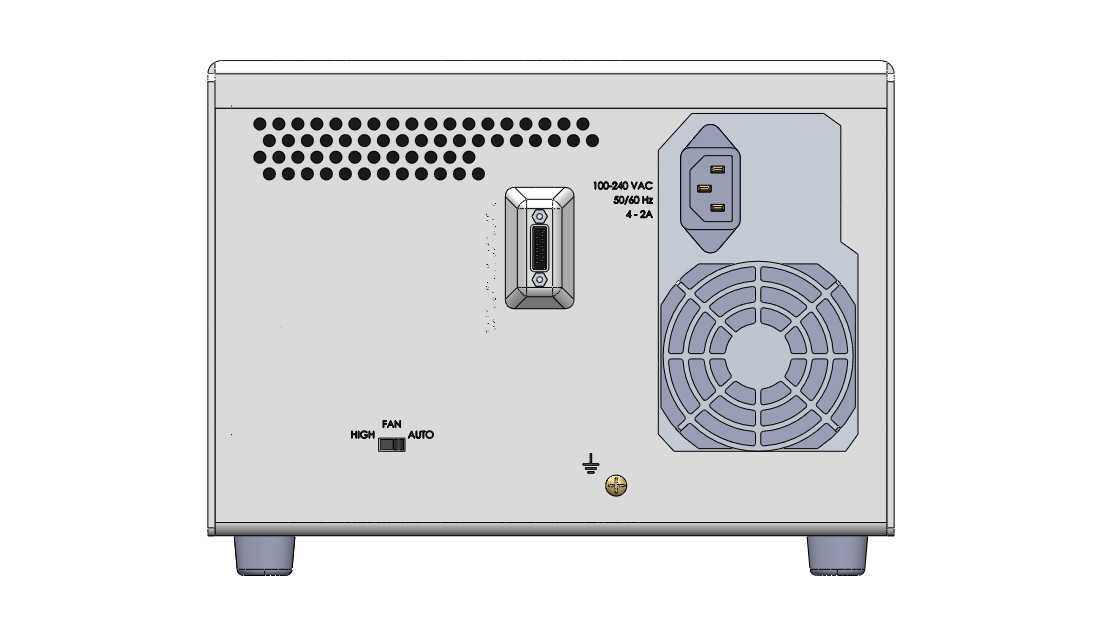

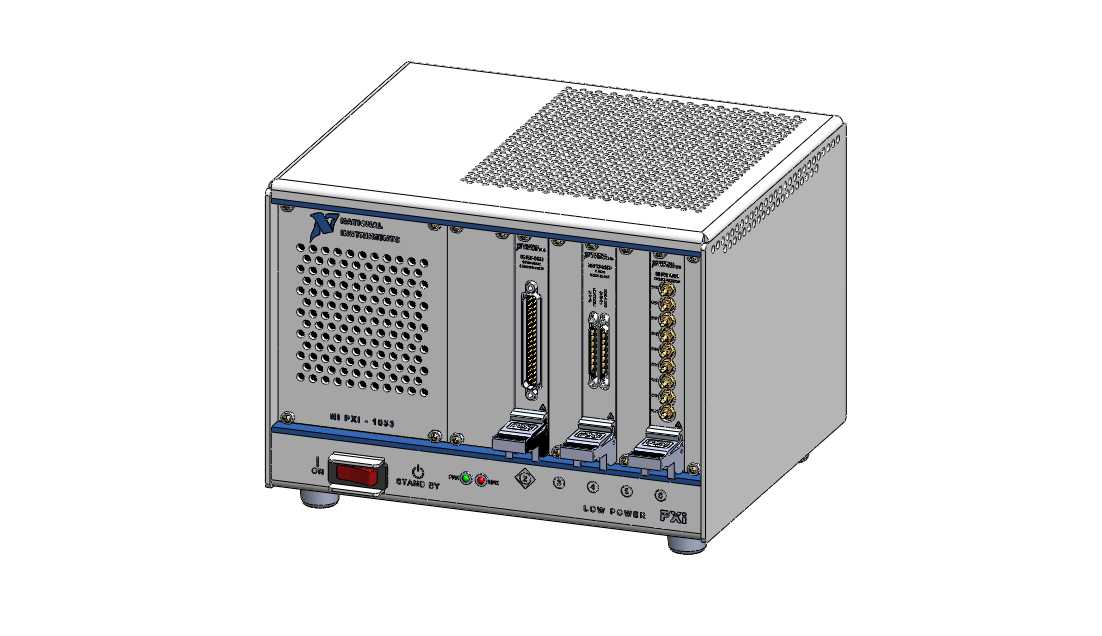

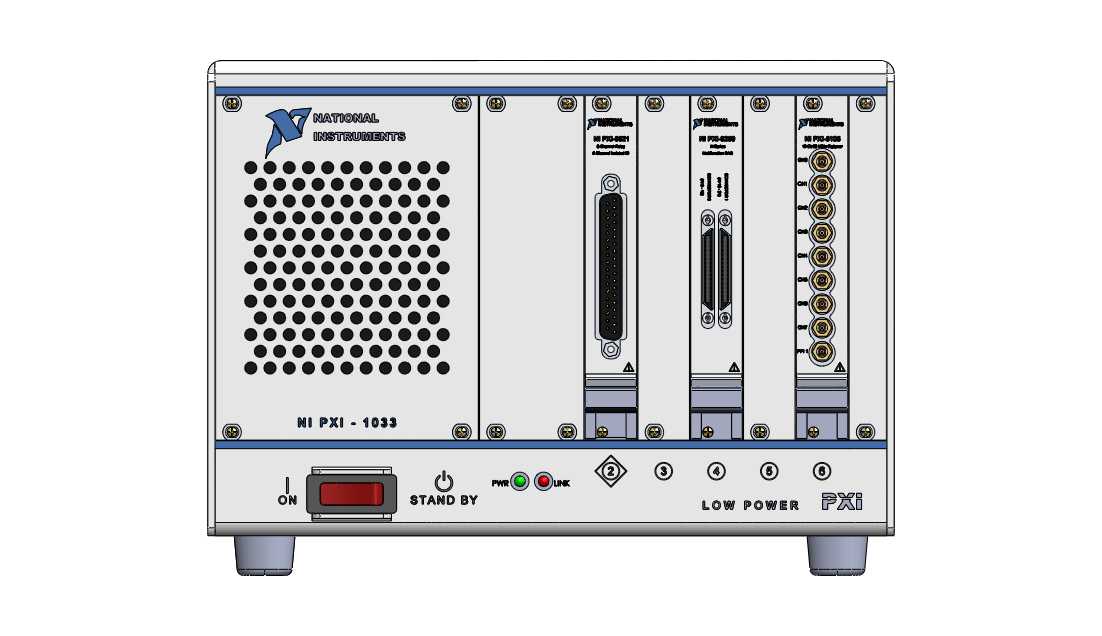

这款PXI测控机箱是面向远程控制应用场景打造的低成本集成控制载体，主要服务于工业测试测量、实验室自动化数据采集、分布式工业测控系统搭建等场景，可作为整套PXI测试系统的承载基体，为各类PXI功能板卡提供稳定的安装空间、供电支撑与散热保障，满足中小型自动化测试系统的集成部署需求。在实际使用中，该机箱可搭载数据采集卡、信号发生器、通讯接口卡、开关模块等多种PXI规格功能板卡，组合形成完整的测控单元，既可以部署在工业生产现场完成产线设备的状态监测、信号采集与指令下发，也可以放置在实验室环境中承担元器件性能测试、实验数据采集、自动化测试流程执行的任务，适配多场景下的远程控制需求，无需额外搭配复杂的外置承载结构，即可快速搭建起完整的测控系统。从功能特性来看，该机箱采用紧凑的台式结构设计，前面板集成了电源开关、运行状态指示灯、电源接口与各板卡的前置连接端口，操作人员无需拆卸机箱即可完成线缆连接、状态查看与基础操作，顶部设置大面积通风散热网孔，配合内置散热风道可快速带走板卡运行产生的热量，保障长时间连续工作的稳定性；机箱底部设置减震支撑脚，可抵消放置台面的轻微震动，避免内部板卡接插件出现松动，提升设备运行的可靠性。在设计思路上，该机箱优先平衡了成本控制与功能实用性，摒弃了冗余的复杂结构，采用标准化PXI背板安装位设计，兼容常规规格的PXI功能板卡，内部预留了合理的走线空间，方便板卡安装与线路整理；前面板的功能分区遵循操作习惯排布，电源开关与状态指示灯设置在左下角便于观察操作的位置，各板卡接口沿横向均匀排布，方便不同功能线缆的插拔识别，避免不同接口的线缆出现交叉干扰。从外形尺寸与安装边界来看，该机箱为小型台式结构，整体占用台面空间较小，可直接放置在标准工作台面使用，无需额外的机架安装配件；机箱的外部轮廓做了圆角过渡处理，避免尖锐边角造成安装调试过程中的磕碰，侧面与后部预留了足够的通风间隙，放置时需保证周边留有不小于五厘米的散热空间，后部预留的走线空间可满足多根通讯线缆、供电线缆的弯折排布需求，不会出现线缆过度弯折导致的接触不良问题，整体安装部署灵活，既可以独立放置使用，也可以搭配配套支架安装在标准机柜中，适配不同的安装环境需求。
