模块化三极交流接触器结构设计

这款三极交流接触器主要应用于低压配电系统、工业自动化控制回路、电机启停控制场景中，作为电路通断的核心执行元件，承担着频繁接通与分断主电路的功能，可搭配热继电器实现电机过载保护，也可接入PLC输出回路完成自动化产线的设备逻辑控制，广泛覆盖工厂动力配电、机床控制、暖通设备电控、建筑配电等多个民用与工业用电场景，是低压电控系统中用量极大的基础控制元件。

从功能特性来看，这款接触器采用三极主触点设计，可适配三相交流电路的通断需求，主触点区域设置了独立的接线端子，上下排布的接线位可分别接入电源侧与负载侧线缆，端子处预留了充足的压线空间，可适配不同线径的铜芯导线，接线操作无需额外调整内部结构，降低现场接线的施工难度。接触器上部设置了动作状态指示窗口，可直观观察触点的吸合与分断状态，方便运维人员快速判断设备工作状态，排查回路故障。侧面预留了辅助触点的扩展安装位，可根据实际控制需求加装不同触点配置的辅助模块，实现自锁、互锁、信号反馈等拓展功能，无需更换主体即可适配不同的控制逻辑需求。

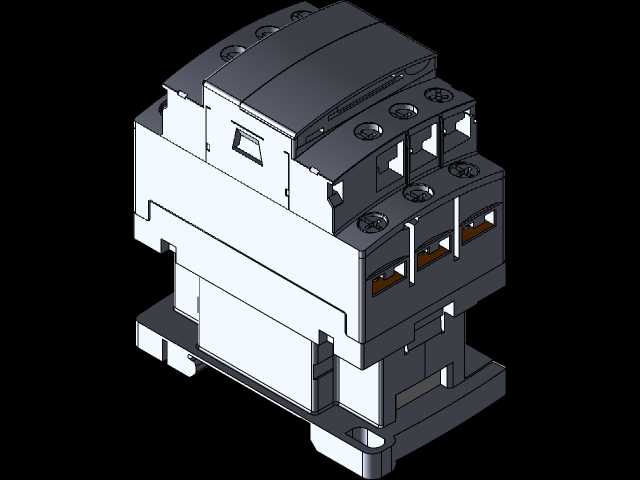

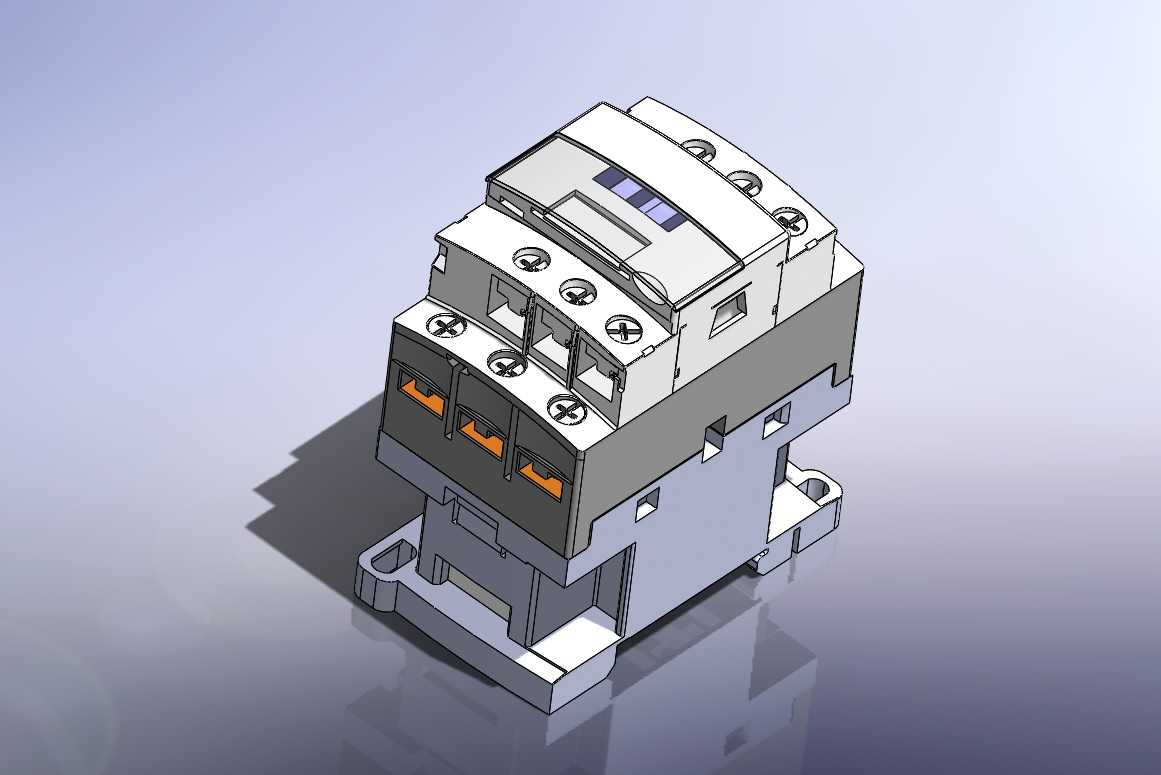

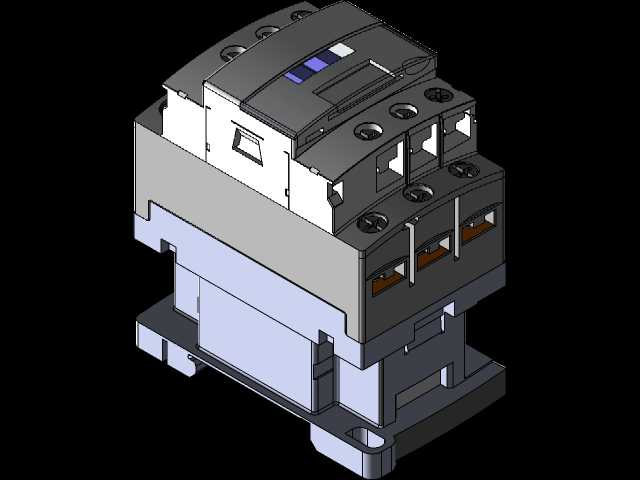

在设计思路上，这款接触器采用分层模块化的结构布局，上部为电磁驱动机构与触点动作模块，中部为灭弧腔结构，下部为安装基座与接线端子，各模块之间通过卡扣与定位槽实现装配，既方便生产过程中的组装调试，也便于后期运维时的部件更换。灭弧区域设置了独立的隔弧结构，可在触点分断时快速切割熄灭电弧，避免电弧灼烧触点导致接触不良，有效延长元件的使用寿命。外壳采用阻燃绝缘工程塑料材质，兼顾绝缘性能与结构强度，可耐受日常工作中的机械碰撞与温度变化，避免出现漏电、外壳破损等安全隐患。

从安装边界来看，这款接触器采用标准导轨安装结构，基座处设置了适配通用DIN导轨的卡扣结构，可直接卡装在标准电控柜安装导轨上，无需额外打孔固定，安装拆卸都十分便捷。整体外形采用规整的长方体造型，边角做了圆弧过渡处理，相邻安装的接触器之间不会出现结构干涉，可在电控柜内紧密排布，节省柜内安装空间。接线端子的排布间距符合低压电器的安全间距要求，不同极性的接线位之间设置了绝缘隔挡，避免接线后出现线间短路的风险，整体安装尺寸适配主流低压配电柜的元件排布规范，可直接替换同规格的传统接触器产品，无需调整柜内安装布局与接线位置。
