电气流量系统用高压压力检测开关结构

　　这款高压开关的结构设计，核心围绕高压流体管路与电气控制系统的联动需求展开，在液压站、高压气路、制冷机组、工业供水等需要压力阈值触发的场景中，这类部件是保障系统压力稳定、实现超限保护的核心执行检测元件。从实际工程应用来看，这类开关不需要持续输出模拟量压力信号，核心作用是在管路压力达到设定阈值时，快速通断电气回路，触发泄压、报警、泵组启停等动作，相比连续输出型的压力传感器，它的结构更紧凑，抗干扰能力更强，不需要配套信号采集模块，直接串入控制回路就能工作，在中小功率流体系统里的应用占比很高。

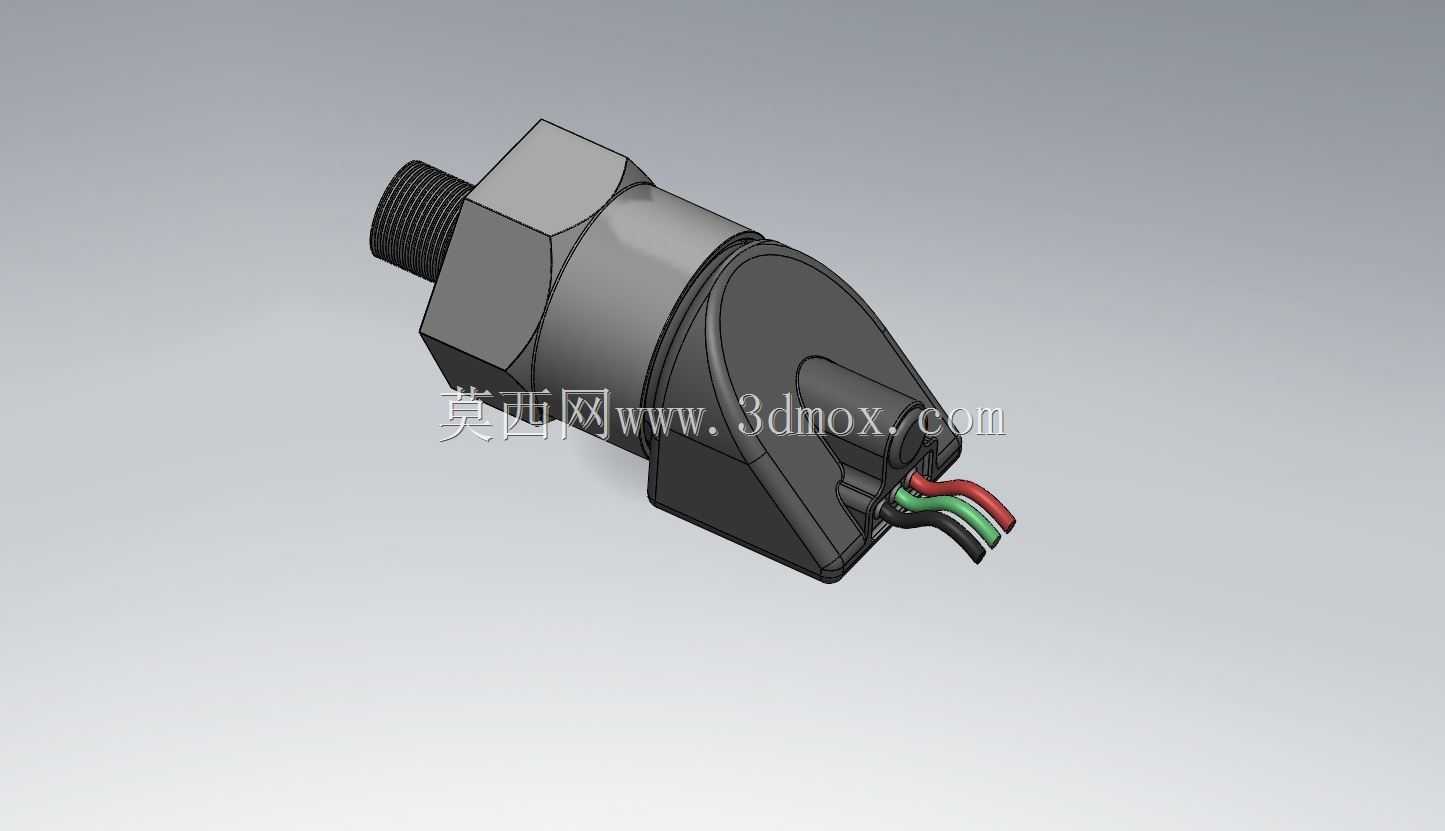

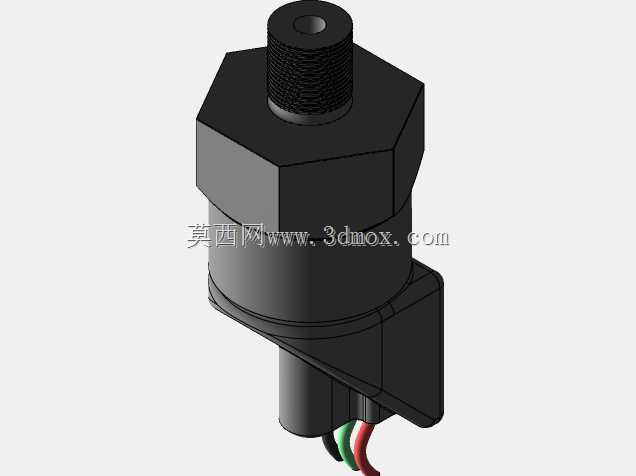

　　从结构设计思路来看，这款开关采用了外螺纹直连的安装方式，端部的外螺纹适配常规工业管路的内螺纹接口，螺纹后方的六角结构是专门为安装扳手预留的施力位，安装时可以用开口扳手或者套筒直接卡紧六角部位拧入管路，不需要额外设计安装支架，能直接固定在管路接头、阀块表面，最大限度压缩安装占用的空间。主体的柱形结构内部集成了压力感应膜片、弹簧顶杆与微动开关组件，高压流体从端部螺纹的中心孔进入开关内腔，直接作用在感应膜片上，当流体压力超过弹簧预设的弹力阈值时，膜片产生形变推动顶杆触发内部的微动开关，实现回路的通断切换，这种直推式的结构没有多余的传动环节，动作响应延迟能控制在毫秒级，长期工作的动作可靠性也更高，不会因为传动间隙导致压力触发阈值漂移。

　　出线端的结构设计充分考虑了工业现场的布线需求，采用了侧出引线的方式，三根不同颜色的引线分别对应公共端、常开触点、常闭触点，用户可以根据实际控制需求选择接线方式，不管是需要压力达标时接通回路启动设备，还是压力超限时断开回路触发保护，都能通过不同的接线方式实现，不需要调整内部结构。引线根部做了防弯折的过渡结构，避免设备运行过程中管路振动导致引线根部断裂，外壳的拼接缝隙做了错位止口设计，能阻挡现场的粉尘、水汽进入开关内部，适配车间、户外设备间等相对复杂的使用环境。

　　从安装边界尺寸来看，这款开关的整体径向尺寸控制得比较紧凑，六角部位的对边尺寸符合常规工业扳手的标准规格，安装时不需要预留过大的扳手操作空间，在阀块上密集布置多个阀件、传感器的场景下，相邻部件之间不会出现安装干涉。轴向长度从螺纹端面到引线尾部的尺寸经过优化，不会因为开关本体过长导致管路外伸尺寸过大，在空间受限的设备内部、移动液压设备上也能顺利安装。螺纹接口的规格适配行业通用的高压管路标准，不需要额外加工转换接头，直接就能替换同规格的老旧高压开关，备件替换的通用性很强。

　　在功能特性上，这款开关的内部弹簧预紧力可以根据使用场景调整，覆盖常用的中高压压力区间，能满足不同系统的压力触发需求，内部的触点采用了耐氧化的合金材质，频繁通断也不会出现触点烧蚀的问题，额定通断电流能满足常规继电器、接触器线圈的驱动需求，不需要额外加装中间继电器就能直接驱动小功率控制元件。外壳采用高强度工程塑料与金属主体结合的结构，金属主体部分承担管路连接的结构强度，承受高压流体的冲击，塑料外壳部分包裹电气触点与引线部位，兼顾绝缘性能与轻量化需求，整体重量较轻，安装在薄壁管路、轻型阀块上也不会因为自重导致管路接头受力变形。

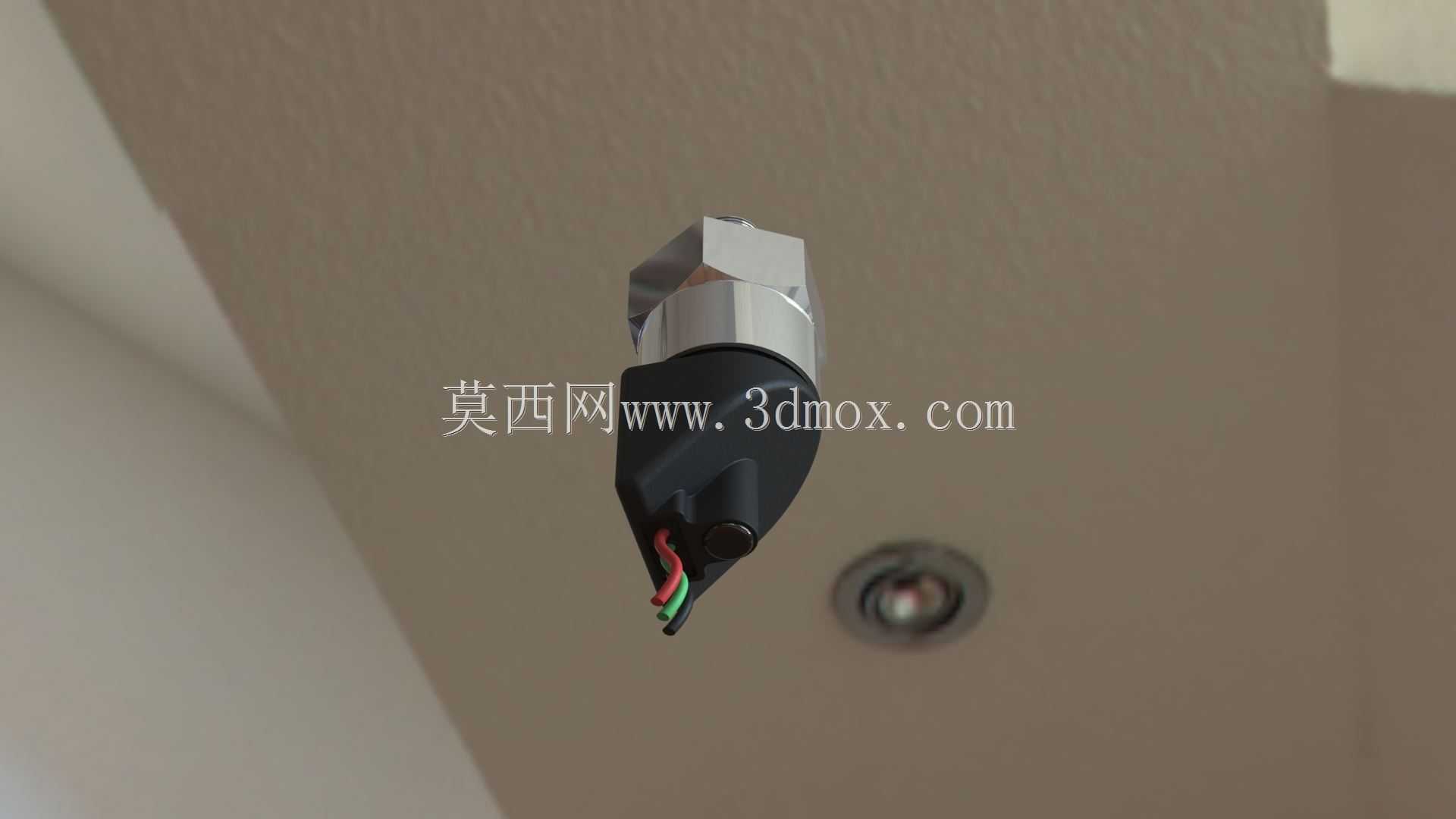

　　实际选型使用时，需要注意安装时的拧紧力矩不能超过六角部位的承受上限，避免螺纹变形或者内部膜片因为外力挤压出现偏移，导致触发压力不准；引线接线时要根据现场的电压电流等级确认触点容量，不能直接驱动大功率负载，避免触点过载烧蚀；如果用在有强振动的设备上，可以在引线部位增加防拉固定结构，避免长期振动导致引线松脱。这款结构的三维建模完整还原了所有装配细节，包括内部膜片的安装位、顶杆的行程空间、触点的相对位置，不管是做设备的整机装配干涉检查，还是做备件的逆向测绘参考，都能直接复用，不需要再重新测绘尺寸，能大幅缩短结构设计阶段的建模时间。
