压力流体系统直角快插外丝弯管接头

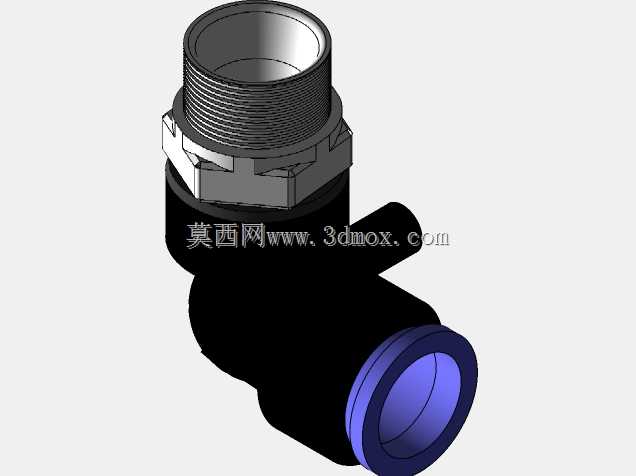

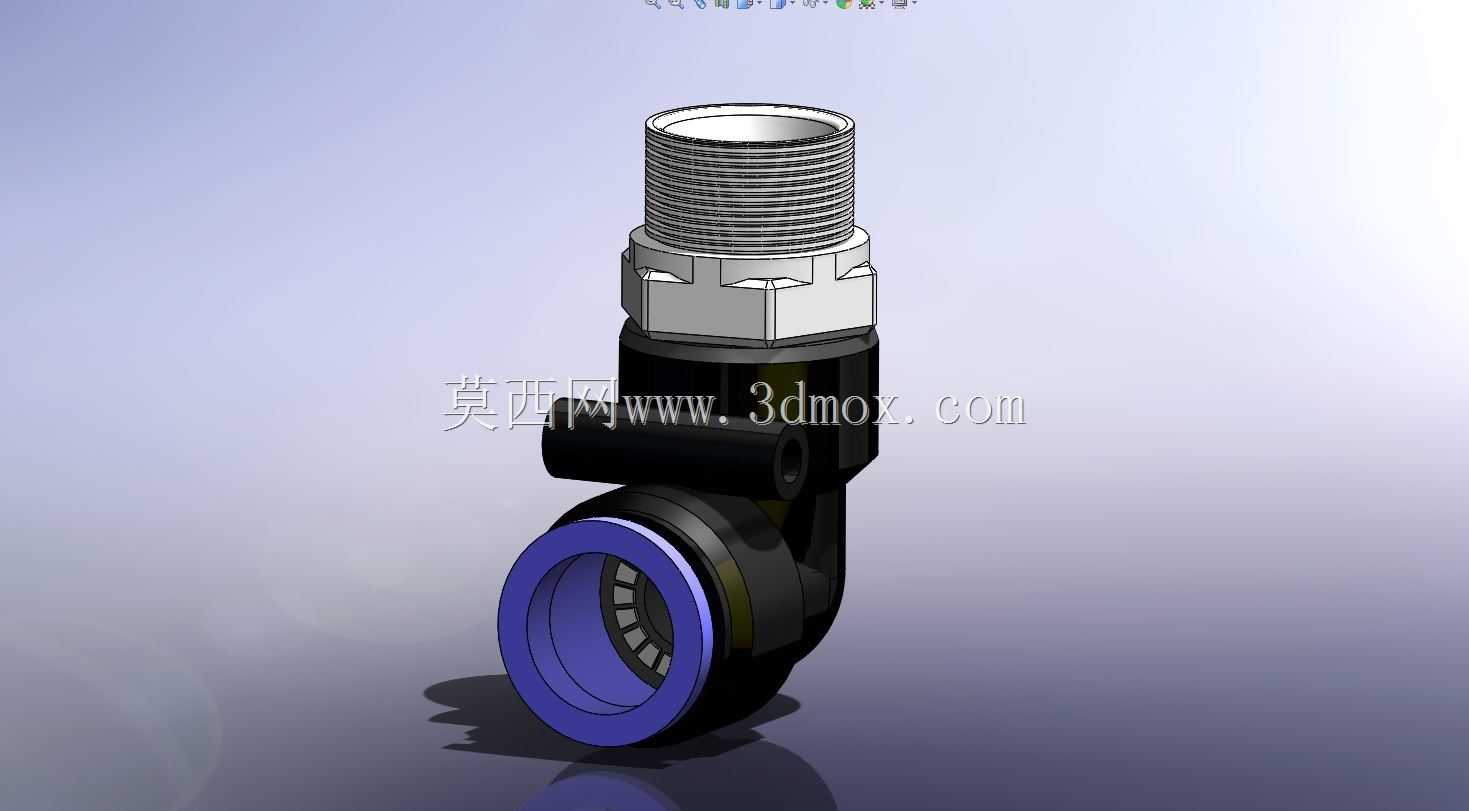

　　这款直角弯管接头主要面向压力流体输送场景设计，可适配液压系统、低压供水回路、气动控制管路等多种工况，在小型液压站、自动化设备气路、家装供水支路、工业冷却循环管路中都能见到这类接头的应用。它的核心作用是实现管路90度转向连接，一端采用外螺纹结构可直接拧入阀体、泵体、设备面板的对应内螺纹孔，另一端采用快插式结构，无需额外套丝、缠生料带或者使用卡套工具，直接将对应外径的塑料软管、尼龙管或者PU管插入接口即可完成密封固定，大幅降低现场管路装配的工时消耗。

　　从结构设计逻辑来看，这款接头采用90度直角布局，主要是为了解决管路贴近设备壁面、安装空间局促无法走直线管路的问题，相比直通接头加弯头的组合方案，一体式弯管结构减少了一个泄漏点，整体结构更紧凑，占用的安装空间更小。外螺纹端设计有一体式六角拧动台，现场安装时可以直接用开口扳手或者活动扳手卡持该部位施加扭矩，不需要额外夹持接头主体，避免拧装过程中损坏快插端的密封结构。快插端内部集成了弹性卡爪、O型密封圈以及定位挡圈，当管路插入到位后，弹性卡爪会紧紧咬合管路外壁，承受管路内部的压力冲击带来的轴向脱出力，内部的O型圈则在管路外壁和接头内壁之间形成径向密封，可承受10bar以内的流体工作压力，适配常规的工厂气动回路、低压供水以及小型液压系统的压力等级。

　　在安装边界方面，这款接头的外螺纹为标准管螺纹规格，拧入对应内螺纹孔时需要注意螺纹端的拧入深度，预留1-2个螺距的余量避免顶死螺纹孔底部的密封面，六角台的对边尺寸符合常规管接头的扳手空间要求，安装时在接头周围预留不小于六角对边尺寸1.5倍的操作空间即可满足扳手拧动的空间需求。快插端的接口尺寸和适配管路外径严格对应，插装管路前需要将管路切口剪平，去除切口处的飞边和毛刺，避免插入时刮伤内部的O型密封圈导致泄漏，管路插入深度需要达到接头内部的定位挡圈位置，插装完成后可以轻拉管路确认卡爪已经咬合牢固，避免通压后管路脱出。

　　从实际使用的工况适配性来看，这款接头的主体采用增强工程塑料搭配金属螺纹嵌件的结构，金属螺纹部分保证了螺纹连接的强度，不会因为反复拧装出现螺纹滑牙的问题，塑料主体部分则具备不错的耐水、耐常规液压油以及耐气动管路冷凝水腐蚀的能力，在-10℃到60℃的工作温度区间内可以长期稳定工作，不会出现材料脆裂或者密封件老化过快的问题。接头的转弯位置做了圆弧过渡流道设计，相比直角硬转弯的流道，流体经过转弯位置时的压力损失更小，也不容易在转弯位置形成涡流造成管路振动，对于输送含有微小杂质的流体时，圆弧流道也不容易出现杂质沉积堵塞的问题。

　　在设备选型匹配时，需要重点确认三个参数：一是外螺纹的规格和待连接部件的内螺纹规格完全匹配，避免螺纹牙型不匹配导致密封失效；二是快插端适配的管路外径和现场使用的管路外径一致，不能出现管径差强行插装的情况；三是确认工作场景的流体压力、温度以及流体介质特性和接头的耐受范围匹配，若用于输送腐蚀性流体则需要更换对应耐蚀材质的密封件和主体材料。日常维护时，只需要在设备例行检修时检查快插接口位置是否存在渗漏，若出现插拔力下降或者渗漏的情况，只需要拔出管路检查内部卡爪和O型圈是否损坏，更换对应密封件即可继续使用，不需要整体更换接头，降低后期维护成本。
