径向安装式指针气压压力检测表结构

　　这款指针式气压压力表的结构设计，首先要匹配流体管路系统的现场安装需求，在供水、压缩空气管网、小型流体流量监测回路里，这类径向安装的圆表是运维人员读取压力数值最直观的检测部件，不需要额外供电，依靠内部波登管的形变带动齿轮传动机构驱动指针偏转，就能直接在表盘上输出实时压力值，哪怕是现场断电的工况下，也能稳定完成压力示值读取，适配很多没有外接电源的野外管线、车间分散供气支路的检测需求。从结构设计的逻辑来看，整个表体采用轴向圆形外壳，表壳边缘做了卷边压合结构，既可以把表盘玻璃、密封胶圈牢牢压合在表壳前端，实现IP54级别的基础防尘防溅能力，也能在安装时给扳手提供受力卡位，不需要额外夹持表蒙就能完成拧紧操作，

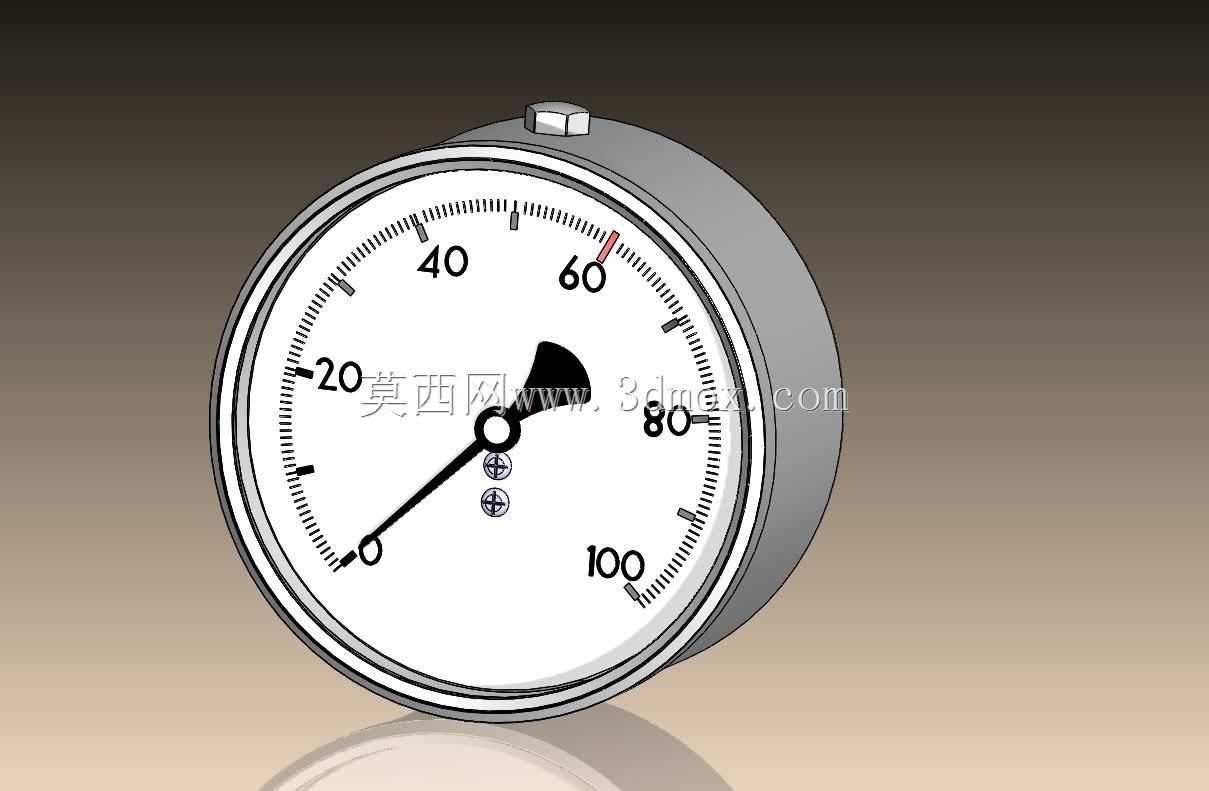

　　避免安装过程中刮花透明表盖影响读数。表盘的刻度范围覆盖0到100的压力量程，刻度线做了长短区分，整十数值位置用长刻度线搭配加粗阿拉伯数字标识，小分度值用短刻度线标注，指针采用尖尾锥形结构，尖端做了发黑处理，和白色表盘形成强烈视觉对比，运维人员在一米外的巡检路线上就能快速读取出压力数值，在60刻度位置还设置了红色警示标识线，对应管路系统的额定工作压力上限，当指针偏转超过红线位置时，能第一时间提醒运维人员排查超压风险，不需要凑近仔细辨认刻度。表体后端的径向接头采用标准管螺纹设计，安装时直接拧入管路的预留检测螺纹孔即可，不需要额外加装转接支架，表体的整体厚度控制在常规径向压力表的通用尺寸范围内，能直接替换同量程的老旧损坏压力表，

　　安装边界和市面上绝大多数同规格通用压力表完全兼容，不需要重新在管路上开孔或者调整安装位置。内部的传动结构做了阻尼优化，当管路内存在流体压力脉动的时候，指针不会出现剧烈抖动的情况，既能避免传动齿轮因为频繁冲击出现磨损，也能让读数更稳定，不会因为压力波动导致数值无法准确读取。表壳顶部设置了橡胶防尘塞，平时可以封堵表壳的通气孔，避免灰尘进入表壳内部附着在表盘或者传动机构上，当表内因为温度变化出现内外压差的时候，又能通过这个孔隙平衡气压，避免表蒙因为内外压差出现起雾或者变形的问题。在实际应用场景里，这类压力表除了常规的压缩空气站支路压力检测，也可以用在供水管道的入户端、小型水处理设备的管路压力监测、甚至是小型气动设备的进气端压力显示，

　　结构上没有多余的电子元器件，抗干扰能力强，不会因为现场的电磁干扰出现示值偏差，也不需要定期更换电池，日常维护只需要在周期校准时拆开表壳检查传动机构的磨损情况、校准指针示值即可，维护成本远低于数显式压力检测装置。设计过程中特意把指针的转轴位置设置在表盘正中心，传动齿轮组全部布置在转轴后方的表壳空腔内，不会遮挡表盘刻度区域，整个表盘的有效读数区域占比超过80%，尽可能压缩了非读数区域的占比，在有限的表壳直径下最大化读数视野。表壳采用金属冲压成型，表面做了哑光喷塑处理，不容易在车间环境里沾附油污，哪怕表面沾了灰尘或者油污，用抹布直接擦拭就能清理干净，不会因为表面反光导致读数时出现眩光。安装时需要注意接头的拧紧力矩不能超过额定值，避免力传导到内部的波登管结构导致形变过度出现示值偏差，表体安装完成后要保证表盘处于垂直于视线的平面，方便运维人员站立时直接读取数值，不需要弯腰或者仰头调整视角。
