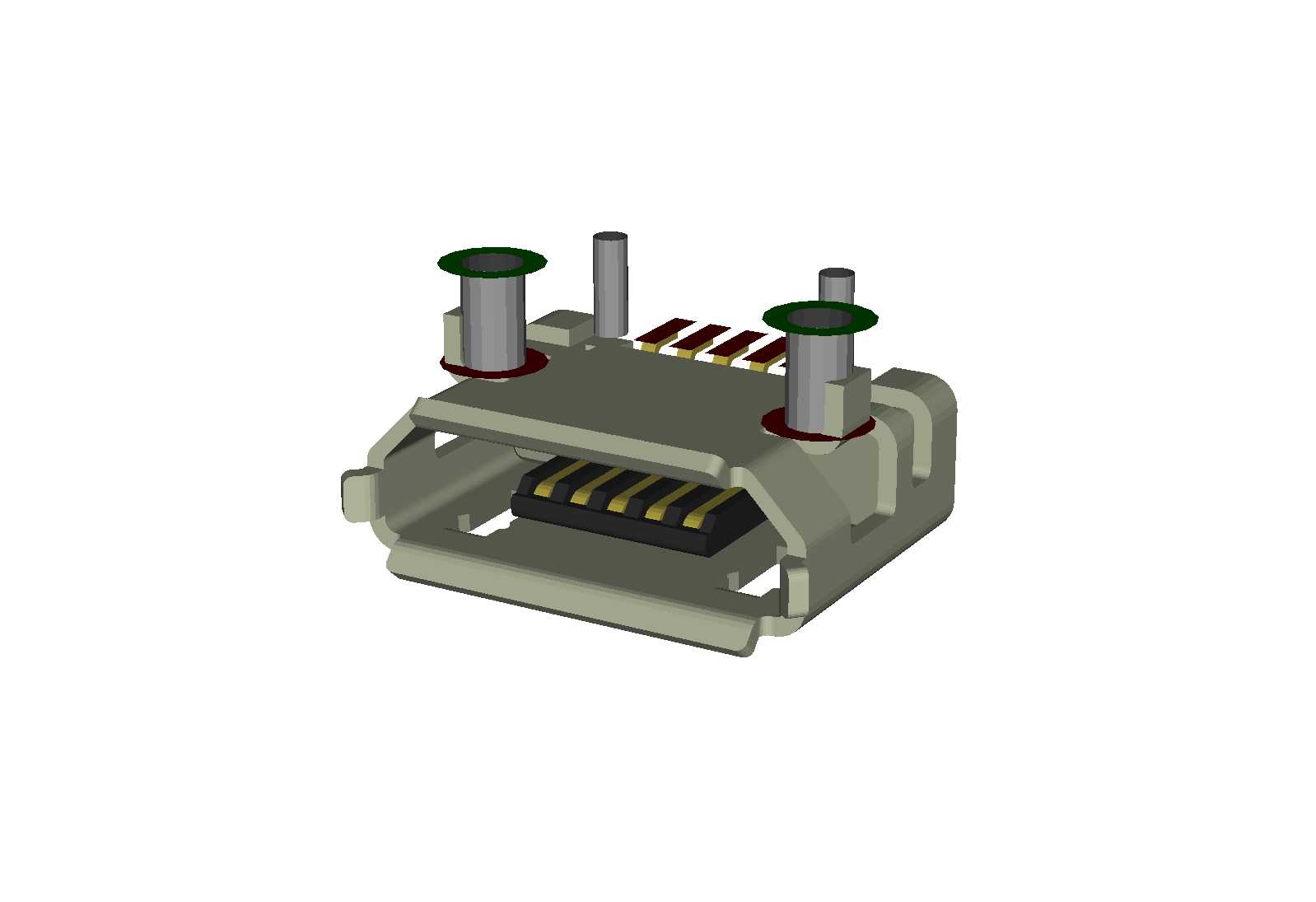

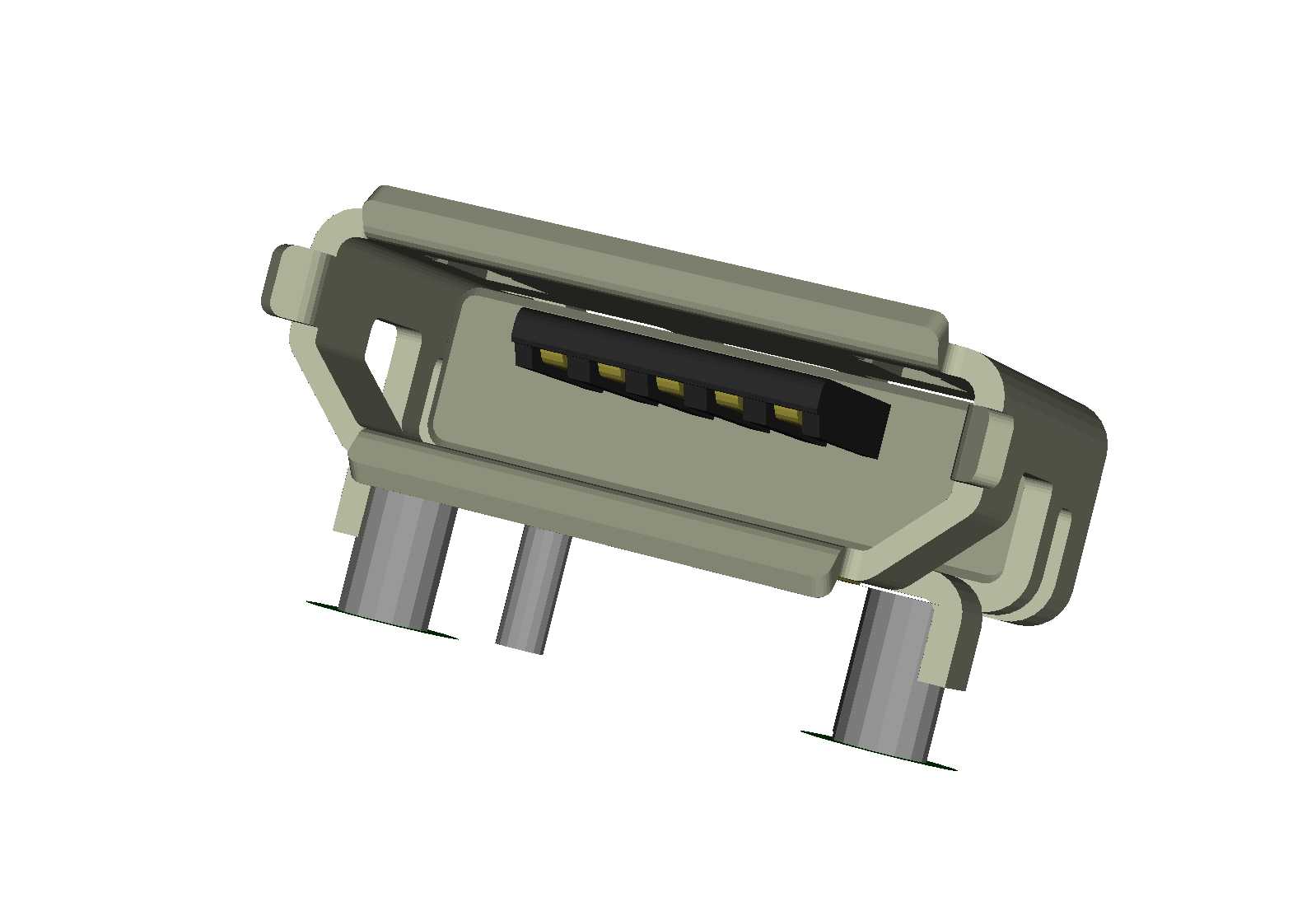

贴片式MicroUSB B型母座连接器结构

这款贴片式MicroUSB B型阴性连接器，是消费电子、便携智能设备领域应用极为广泛的板端连接部件，主要承担设备与外部线缆之间的电力传输、数据交互功能，常见于智能手机、平板电脑、便携数码外设、小型工控手持终端、智能家居控制模块等产品的主板端接口位置，是早年便携电子设备实现有线充电、数据同步的核心连接载体。从实际使用场景来看，该类接口需要适配公头线缆的反复插拔，同时要适配表面贴装的生产工艺，在波峰焊、回流焊的生产流程中保持结构稳定，不会出现引脚移位、壳体变形的问题，日常使用中还要承受一定的侧向插拔力，避免出现焊盘脱落、接口松动导致的接触不良故障。在功能特性设计上，这款连接器采用金属外壳包裹内部胶芯与接触端子的结构，金属外壳两侧延伸出固定插脚，在贴片焊接时可以先插入PCB对应的定位孔中，完成预固定后再进行焊接，大幅提升接口与电路板的结合强度，能够承受日常使用中插拔带来的外力冲击，避免接口从主板上脱落。内部胶芯采用耐高温的绝缘材质，排布五路接触端子，分别对应电源正负极、数据传输差分信号与接地引脚，端子接触区域做了镀金处理，降低接触电阻的同时提升抗氧化能力，保障长期插拔使用后的导电稳定性，胶芯的防呆结构设计可以避免公头反插损坏内部端子。设计思路上，这款连接器完全遵循MicroUSB B型接口的标准规范，整体外形紧凑低矮，适配便携设备轻薄化的设计需求，不会占用过多的主板堆叠空间，外壳的屏蔽结构可以减少外界电磁信号对数据传输的干扰，保障数据传输的稳定性。安装边界方面，该连接器为表面贴装设计，三个固定引脚分别位于壳体两侧与底部，焊接后与PCB表面齐平，接口的插拔导向斜面做了圆弧过渡处理，公头插入时可以自动导正，不会出现卡滞刮伤公头外壳的问题，接口伸出主板的高度控制在极低范围，适配设备外壳的开孔精度要求，安装后接口与外壳开孔的间隙均匀，既可以保障公头顺利插入，也能避免缝隙过大影响外观与防尘效果。
