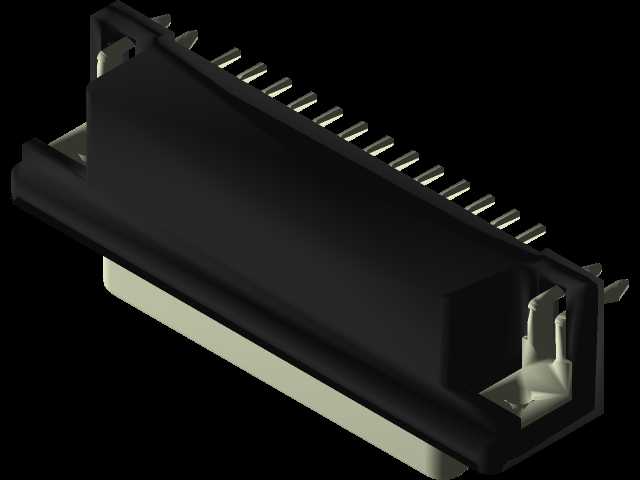

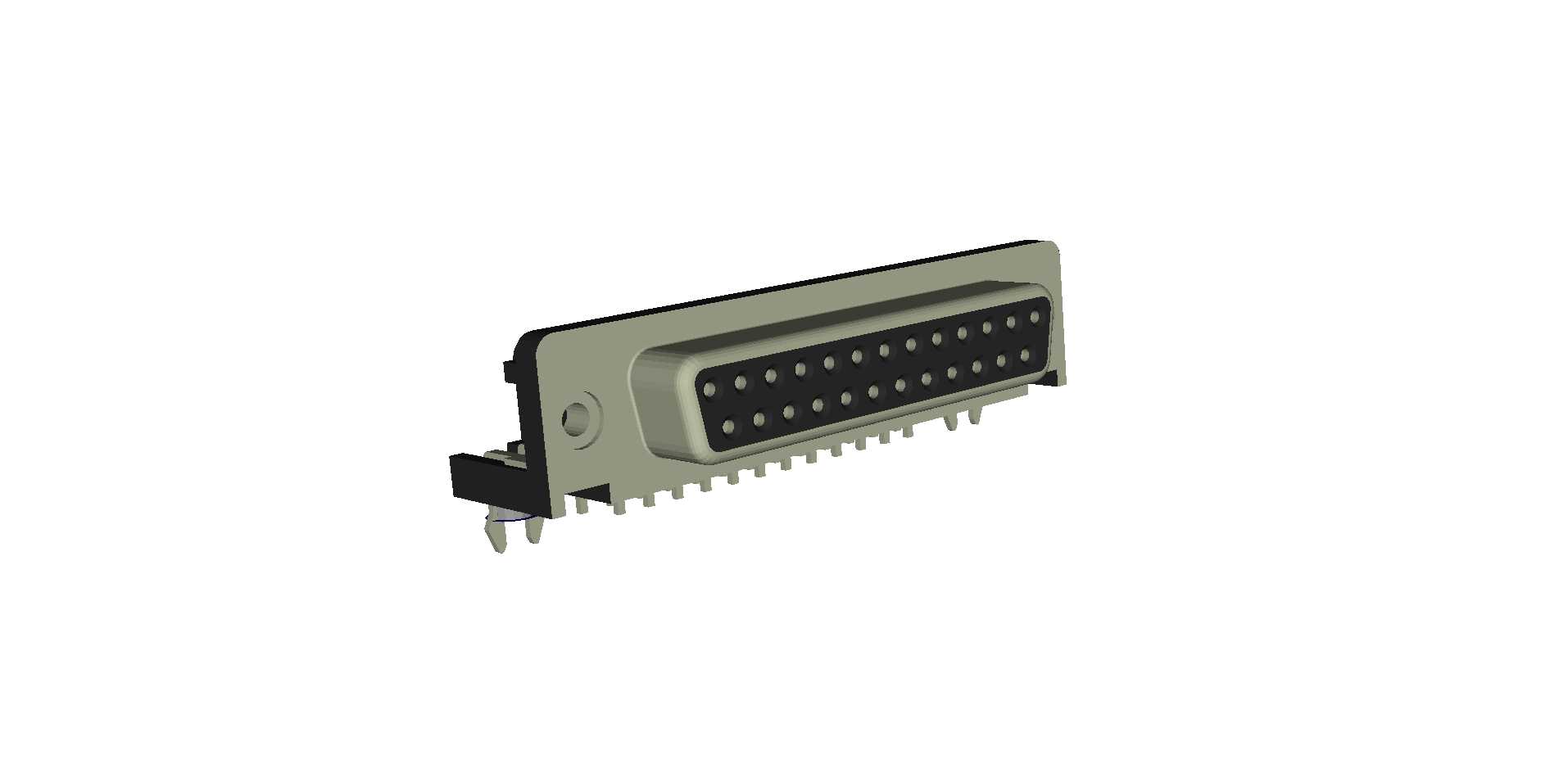

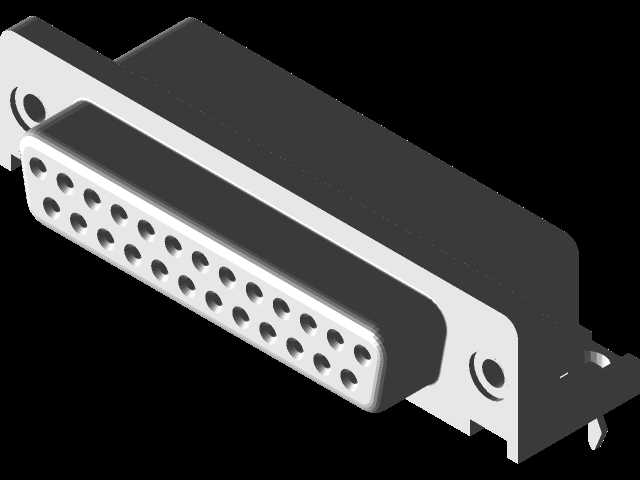

DB25内螺纹直角弯插式连接器结构

这款DB25内螺纹直角连接器，主要应用在工业控制设备、老式数据传输终端、测试测量仪器、工控板卡外接通讯等场景中，用来实现设备间并行信号的稳定连通，解决设备内部布线空间局促、直插式连接器出线弯折半径不足的布线痛点，在板对板、板对外设的信号连接场景中，能够大幅压缩接口占用的纵深空间，让设备内部走线更规整，避免线缆过度弯折导致的芯线断裂、信号传输中断问题。从功能特性来看，这款直角结构的连接器采用弯插式设计，插针端直接焊接在PCB板上，接口端朝向与板面平行，相比直插式DB25接头，能够减少接口向外突出的长度，适合用在机箱厚度有限、接口安装空间紧凑的设备外壳上；内螺纹结构设置在连接器两侧的固定耳位置，装配时可以通过螺丝从机箱外侧拧入连接器的内螺纹孔，将接头牢牢固定在机箱面板开孔处，避免插拔线缆时连接器出现松动、移位，甚至扯动PCB板上焊盘导致脱焊的问题，长期使用的连接可靠性更强。在设计思路上，这款连接器的结构充分考虑了实际装配和使用的需求：主体采用金属屏蔽外壳，能够在信号传输过程中隔绝外界电磁干扰，保障并行信号传输的稳定性，避免工业现场复杂电磁环境导致的信号丢包、传输错误；插针采用25芯标准排布，完全符合通用DB25接口的尺寸规范，能够和市面上常规的DB25公头、母头实现完美适配，无需额外修改接口尺寸；直角弯折的壳体部分做了圆角过渡处理，不会在装配时划伤操作人员或者线缆表皮，插针尾部的焊脚长度经过优化，既能够满足波峰焊、手工焊的焊接需求，又不会因为焊脚过长导致相邻焊点之间出现连锡短路的问题。从外形尺寸与安装边界来看，这款连接器的接口端尺寸完全遵循标准DB25接口的外形规范，面板开孔尺寸适配通用DB25接头的安装开孔，两侧固定耳的内螺纹孔间距符合行业通用安装尺寸，替换原有同类型接头时无需重新加工机箱开孔；弯插部分的高度经过精准控制，焊接到PCB板后，连接器底部与板面之间预留了足够的安全间隙，不会和板面上的其他贴片元件产生干涉，焊脚的排布位置对应标准PCB封装尺寸，在做电路板设计时可以直接调用对应封装，无需重新绘制焊盘位置，能够大幅缩短硬件开发的周期。在实际使用中，这类直角内螺纹DB25连接器常被用在老式打印机接口、工控机IO信号接口、数控设备的通讯接口、测试仪器的数据采集接口上，相比普通直插式无固定结构的DB25接头，它的抗振动性能更强，在有一定振动的工业设备上使用时，不会因为设备运行的振动导致接头松脱，内螺纹的固定方式也让接头的拆装更方便，后期维护更换时只需要拧下两侧的固定螺丝就能拆下接头，不会损伤周边的机箱结构和电路板。
