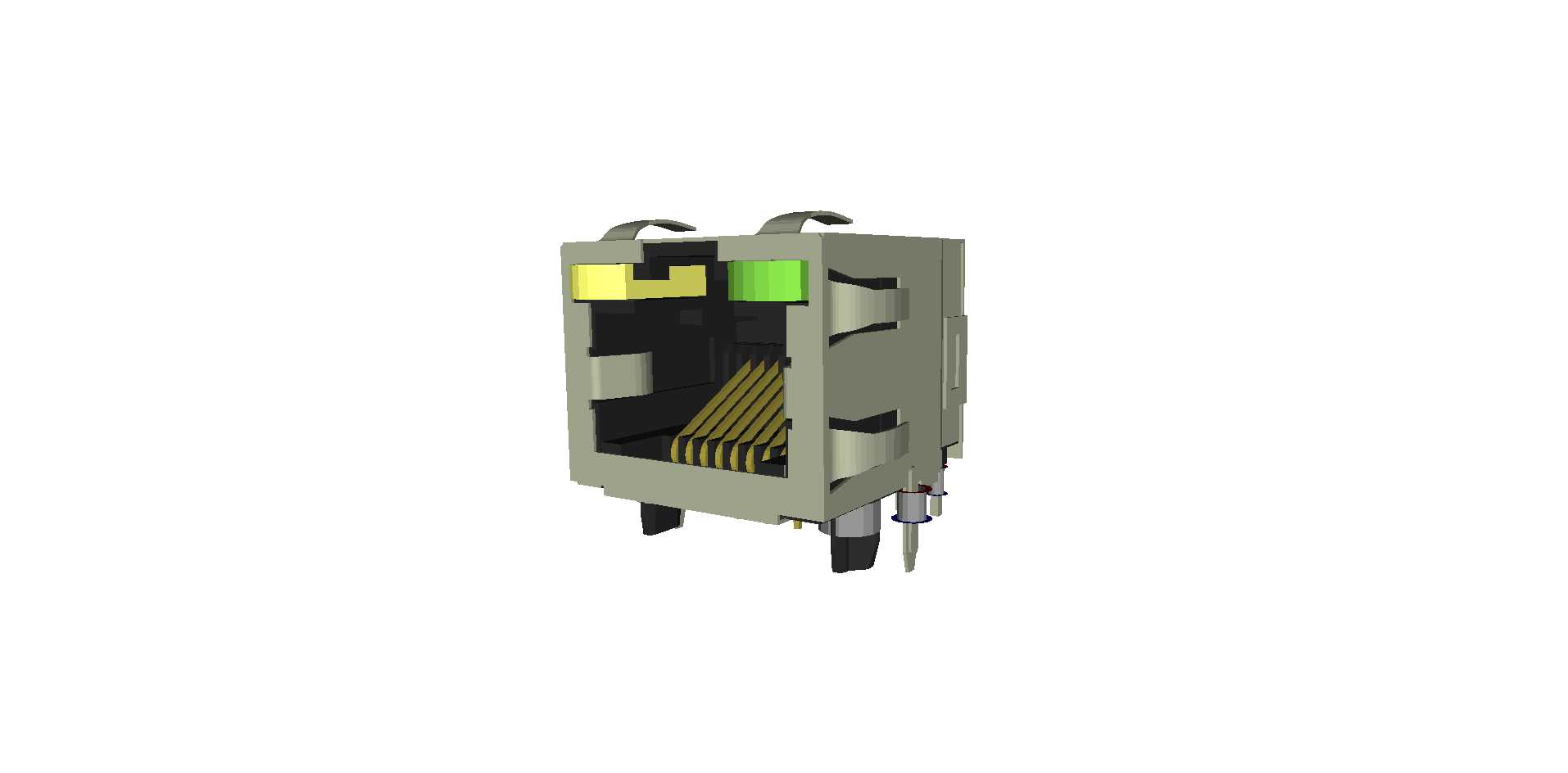

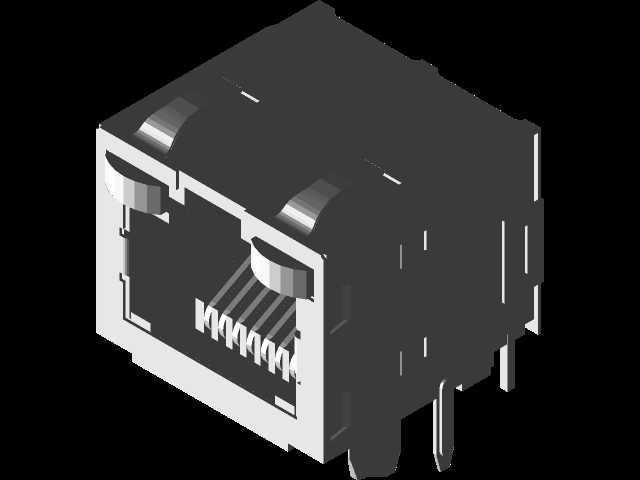

带黄绿双色指示灯的直角RJ45网络接口

这款带黄色与绿色指示灯的直角型RJ45连接器，是以太网有线连接场景中应用极为广泛的板载接插部件，常见于工业交换机、嵌入式工控主板、桌面网络设备、安防监控主机、工业网关等需要有线网络接入的硬件产品中，承担着物理层网络信号传输、链路状态可视化反馈的核心作用。区别于直插式RJ45接口，直角结构的设计能够让网线从平行于电路板的方向引出，大幅压缩设备背部的接线空间占用，尤其适配薄型壳体、壁挂安装、高密度端口排布的设备设计需求，避免网线弯折半径过小导致的线芯损伤、接触不良等长期使用隐患。产品前端集成的黄色与绿色LED指示灯，分别对应链路连接状态与数据传输活动状态，设备运维人员无需借助额外检测工具，仅通过指示灯的亮灭、闪烁频率就能快速判断网络连通性、数据传输活跃度，大幅提升现场布线调试、故障排查的效率。从设计逻辑来看，这款连接器采用标准RJ45八芯接触端子排布，接触弹片采用高弹性铜合金材质并做镀金处理，保证反复插拔后的接触可靠性，降低信号传输损耗；外壳采用阻燃耐高温的工程塑料注塑成型，具备足够的结构强度与绝缘性能，能够适配波峰焊、回流焊等常规电路板焊接工艺。安装边界方面，连接器的插脚间距符合标准板载封装规范，定位柱与电路板定位孔精准匹配，焊接后能够与板面保持垂直固定，直角出线方向的壳体边缘做了圆弧过渡处理，避免插拔网线时割伤线缆外皮；前端的水晶头卡扣位预留了足够的按压空间，即便在高密度端口排布的场景下，操作人员也能顺利按压卡扣完成网线插拔。两侧的金属屏蔽引脚在焊接后能够与电路板接地层连通，形成完整的电磁屏蔽结构，有效降低工业现场复杂电磁环境对网络信号的干扰，保障千兆甚至更高速率下的网络传输稳定性，同时金属固定脚也能强化连接器与电路板的连接强度，承受多次插拔带来的外力冲击而不出现焊盘脱落的问题。
