电动自行车直流电源断电开关结构设计

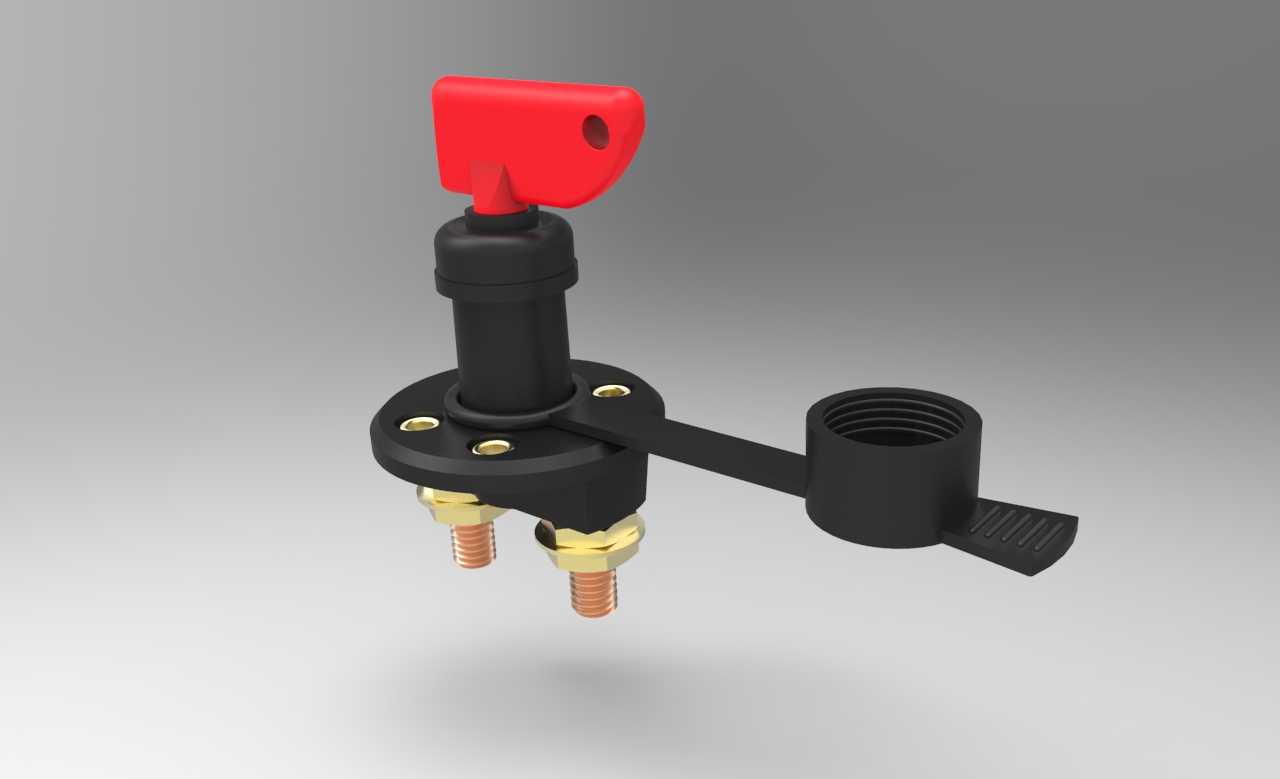

这款直流断电开关主要应用于电动自行车、低速电动四轮车以及小型储能设备的主电路通断控制场景，在车辆长期停放、检修维护或是遭遇电路异常时，可直接切断整车电池与下游用电回路的物理连接，从根源上避免静态漏电、线路短路打火、非授权启动等安全隐患，是低压直流供电系统中十分关键的安全防护部件。该开关额定承载电流可达200A，能够适配多数48V、60V、72V规格的电动车主回路通断需求，在额定负载下可实现稳定的带载分合，不会出现触点烧蚀、接触压降过大的问题。产品采用旋钮式操作结构，顶部红色拨柄采用醒目的工程塑料材质，表面做了防滑纹理处理，操作时的转动阻尼经过调校，既不会因为车辆行驶振动出现误松脱，也能让使用者在戴手套的场景下轻松完成通断操作，拨柄上预留的挂孔还可配合安全挂锁使用，在车辆检修时锁定断电状态，避免他人误合闸引发安全事故。开关主体的绝缘基座采用高强度耐温工程塑料注塑成型，具备优秀的抗冲击、耐老化、绝缘阻燃性能，可在-30℃到80℃的工作环境下长期使用，不会因为机舱内的温度变化出现脆裂、变形问题。基座上设置了三个均匀分布的安装固定孔，可通过螺栓直接固定在车辆的金属车架或是电池仓安装板上，安装孔位的间距经过标准化设计，能够适配多数常规电动车的预留安装位，不需要额外做打孔改造。两个主接线端子采用铜质镀锡工艺，搭配防松螺母与垫片，接线时可将电池主线缆的线鼻牢牢压合在端子平面上，大电流通过时不会出现局部过热问题，端子周边做了凸起的绝缘挡边，可避免金属异物搭接引发的极间短路。开关侧面集成了一体式的绝缘防护帽，当开关处于合闸状态时，可将防护帽旋套在拨柄外部，既可以阻挡灰尘、水渍进入开关内部的转动间隙，也能避免日常骑行时杂物剐蹭到拨柄引发误操作。在设计过程中，重点优化了内部触点的接触面积与压力弹簧的弹力参数，确保在大电流持续通过时触点接触电阻保持在极低水平，减少不必要的电能损耗，同时转动结构处设置了多层密封胶圈，可应对雨天骑行时的泥水飞溅场景，满足户外使用的防护要求。整个开关的外部轮廓做了圆角钝化处理，没有尖锐的凸起棱角，安装在电池仓内不会剐蹭周边的线束与电池壳体，整体安装占用空间紧凑，不会过度挤占电池仓的有效储物空间。
