螺纹连接式弹簧加载溢流安全阀结构设计

该安全阀属于液压与流体管路系统中的压力保护类核心元件，主要应用于小型液压动力单元、润滑管路、低压气动回路、小型供水供热支路、燃油输送管路等场景，当管路内部介质压力超过预设的安全阈值时，阀门会自动开启泄放多余压力，待系统压力回落至额定工作区间后自动复位闭合，避免管路、泵体、密封件因超压出现破损、泄漏甚至爆管风险，保障整套流体输送系统的运行稳定性与使用安全性。

从功能特性来看，这款安全阀采用直动式弹簧加载结构，相比先导式安全阀结构更紧凑、响应速度更快，对压力波动的反馈更灵敏，适合小通径、低排量的压力保护场景；阀体内置的弹簧刚度经过匹配计算，可根据不同的额定开启压力需求更换对应刚度的弹簧，实现多档位压力整定，适配不同工作压力的管路系统；阀芯采用锥面密封结构，密封副配合精度高，闭合状态下无内泄漏，避免系统保压阶段出现压力掉压问题；阀体两端采用外螺纹连接形式，可直接与对应规格的内螺纹管路接头对接，无需额外加装转接法兰，安装操作便捷，适合空间紧凑的设备内部管路布局。

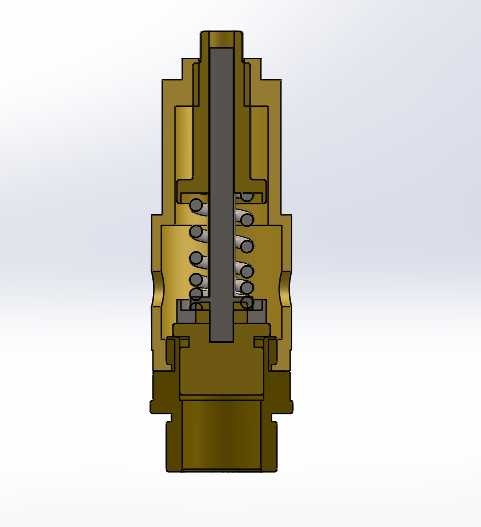

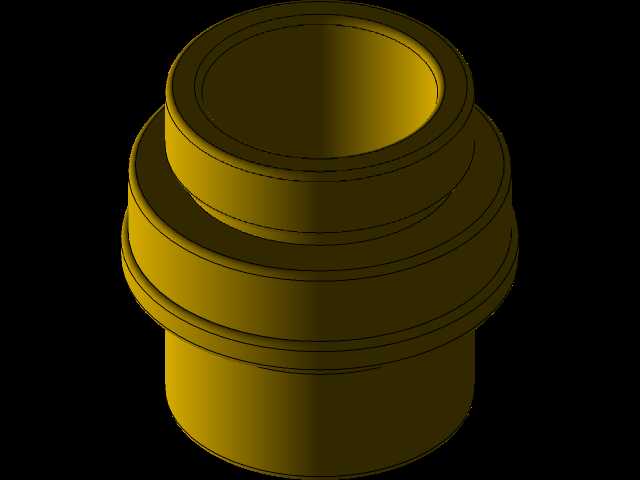

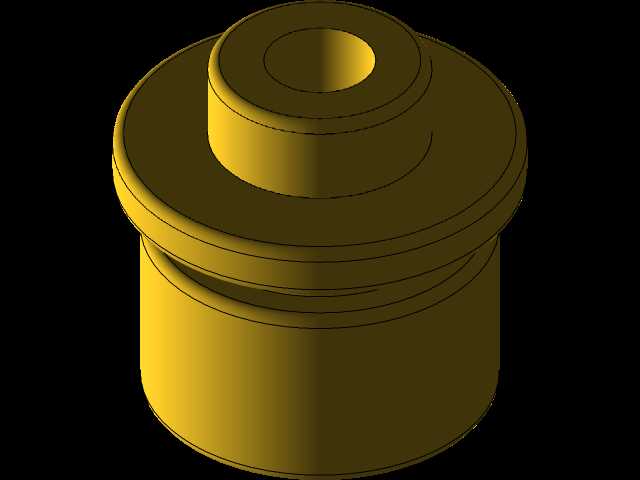

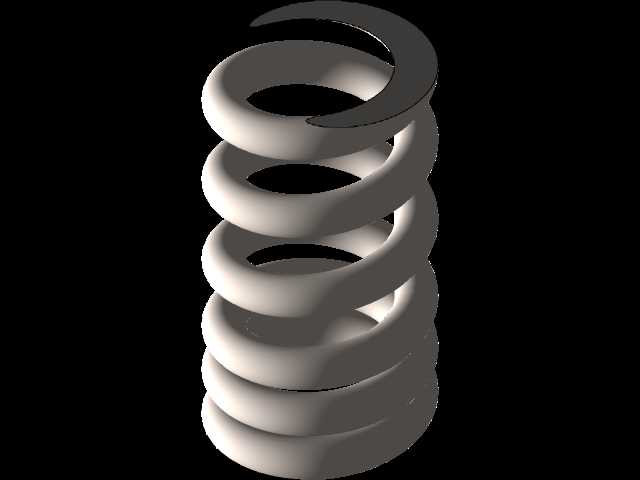

在设计思路上，这款安全阀采用轴向对称布局，所有内部零件沿阀杆中轴线同轴装配，既保证了阀芯启闭动作的同轴度，避免卡滞偏磨问题，也简化了零件加工与装配工序，降低生产制造成本；阀体采用黄铜材质作为主体结构，兼顾了耐腐蚀性、切削加工性能与结构强度，适配水、液压油、低压气体、轻质燃油等多种常见介质；内部弹簧设置有独立的容置腔，避免介质直接长期冲刷弹簧表面，延长弹簧的疲劳使用寿命；阀杆与阀芯采用一体式结构设计，减少了活动连接部件的数量，降低了动作故障概率，同时在阀杆与上阀盖之间设置有导向段，保证阀芯上下动作时的对中性，避免密封锥面偏磨导致的密封失效问题。

从安装边界与尺寸适配来看，这款安全阀整体为细长型圆柱结构，最大外径位于阀体中部的六角拧动段，安装时可使用普通开口扳手直接夹持六角段完成拧紧操作，无需专用工装；两端外螺纹采用标准管螺纹规格，可与市面上通用的管路接头直接匹配，安装后整体轴向突出长度较短，不会占用过多的管路周边空间；泄放口采用侧置布局，开启泄放时介质从阀体侧方的泄放通道流出，可提前对接泄放管路将超压介质导流至回收容器或安全区域，避免高压介质喷溅造成安全隐患；整体结构无外露的活动部件，外部无需要手动调节的突出结构，安装完成后即可投入使用，避免无关人员误动导致压力整定参数偏移，适合无人值守的小型流体系统长期使用。
