立式常压储液罐体结构设计

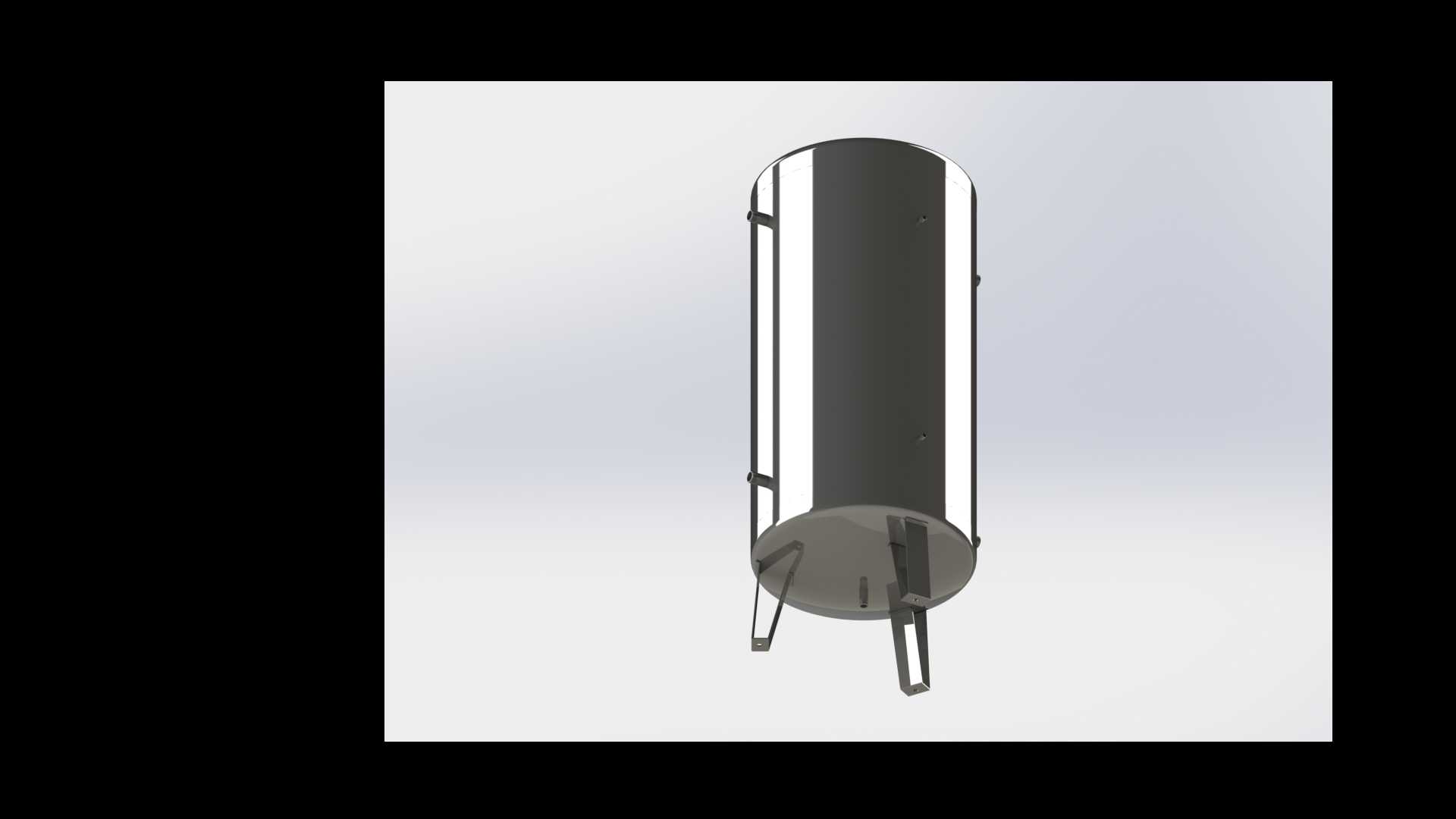

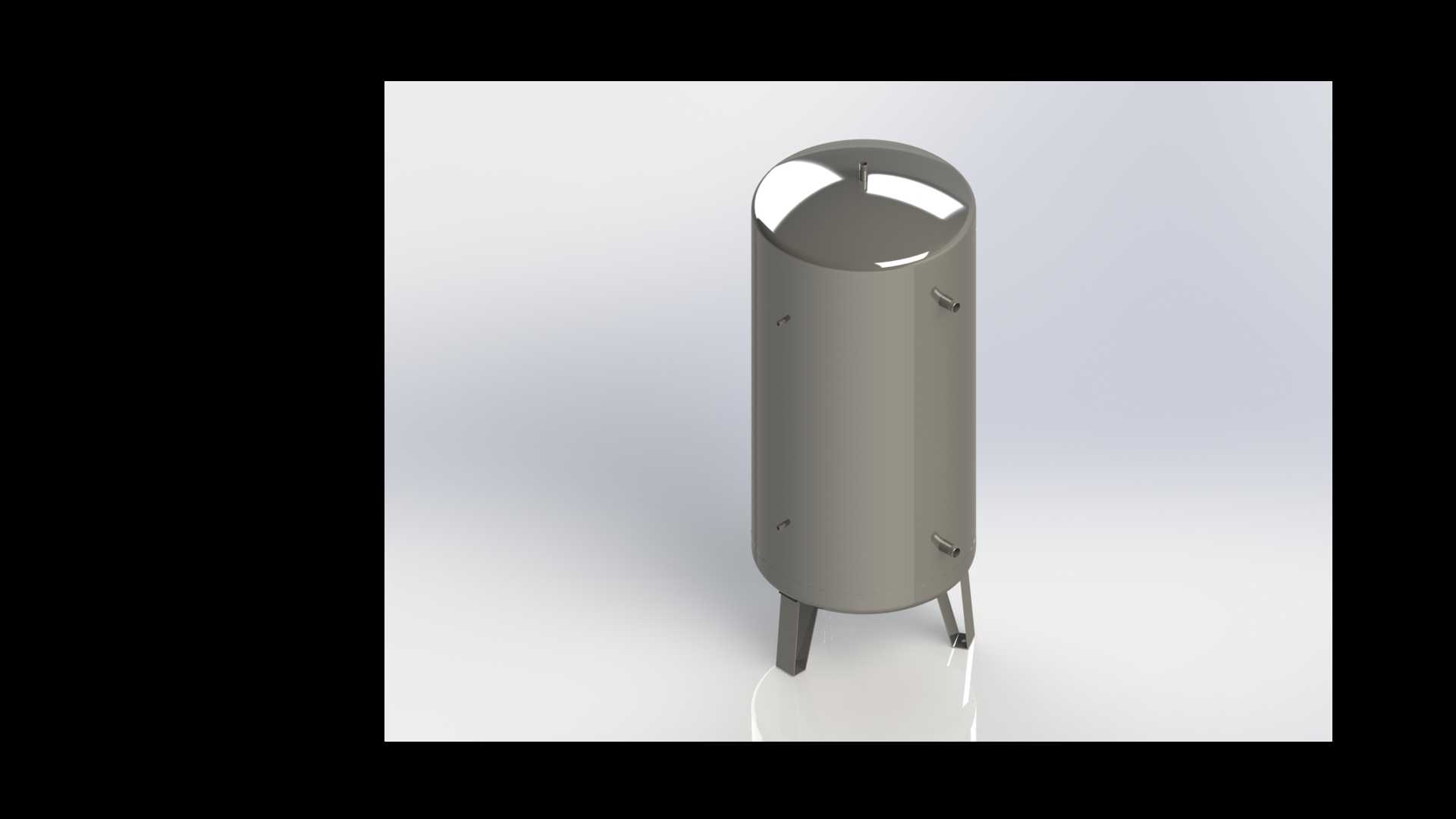

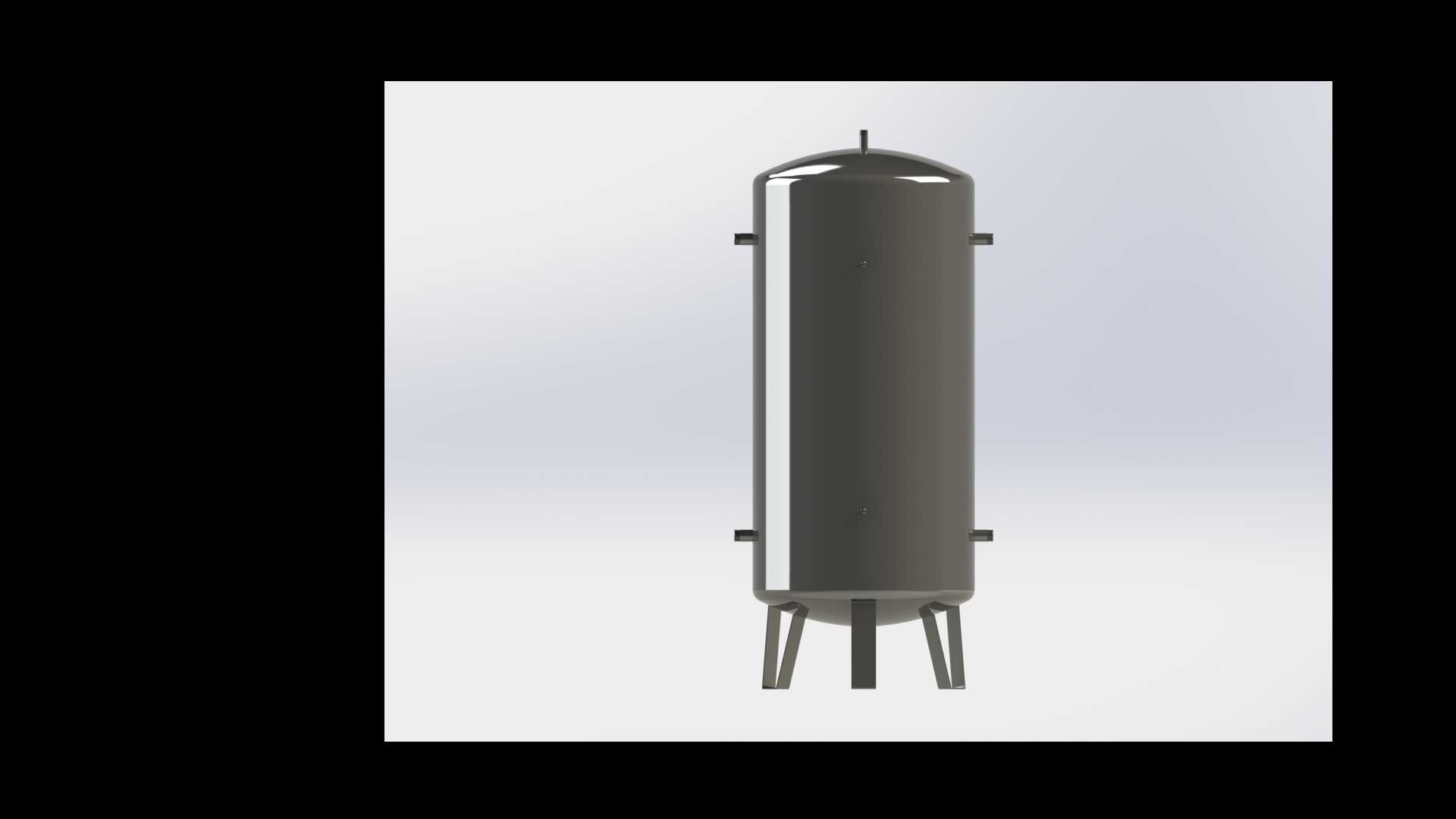

该立式储液罐体主要应用于中小型化工生产车间、食品加工原料暂存区、水处理药剂储备站点等场景，可用于存放常温常压下的液态生产原料、中间制程物料、成品液态制剂或是工艺用水，能够适配多数无强腐蚀、非超高压力要求的液态介质存储需求，在中小型生产厂区的物料周转、暂存环节承担核心存储功能，可独立作为储料单元接入生产管线，也可配套输送泵组组成连续供料系统。从实际用途来看，该罐体设计充分考虑了中小型生产场景的占地需求，采用立式落地结构，能够在有限的厂区平面空间内获得更大的有效存储容积，相比卧式储罐可节省近40%的地面占用面积，适配层高3.5米以上的常规生产车间安装条件。产品功能特性上，罐体采用等径圆柱形筒体搭配标准椭圆形封头的结构形式，筒体侧壁预留多组外接接口位，可根据实际使用需求接驳进料管、出料管、液位监测装置、溢流管、排空阀等配套组件，顶部封头设置检修人孔与呼吸阀接口，能够平衡罐体内外气压差，避免进料、出料过程中罐内产生正压或负压损伤罐体结构；底部采用三支腿均匀支撑结构，支腿与罐体下封头采用焊接式连接，支撑点沿罐体圆周均匀分布，可将罐体整体抬升至合适的操作高度，方便底部出料管线的安装与阀门操作，同时预留足够的底部检修空间，便于日常维护时清理罐底沉积杂质。在设计思路上，整体结构遵循压力容器相关设计规范的基础要求，筒体壁厚选取兼顾结构强度与材料成本，针对常压存储场景做了结构优化，避免过度设计带来的材料浪费；筒体侧壁的接口位置做了局部补强设计，减少外接管线载荷对筒体结构的影响，支腿底部预留地脚螺栓安装孔，可通过膨胀螺栓与混凝土地面做刚性固定，抵御满载状态下的侧向载荷与轻微地震作用，避免罐体发生倾覆风险。外形尺寸与安装边界方面，该罐体筒身直径约90厘米，整体总高度约2.8米，单支腿高度约60厘米，满载状态下总重量约1.3吨，安装时需在罐体周边预留不小于80厘米的操作检修通道，顶部需预留不小于1米的空间用于检修人孔的开启与附件安装，进料、出料管线可沿罐体侧壁就近排布，整体安装边界紧凑，无需额外搭建大型支撑框架，对安装场地的基础要求较低，普通硬化混凝土地面即可满足安装承重需求。
