卧式快开门工业高压灭菌设备结构设计

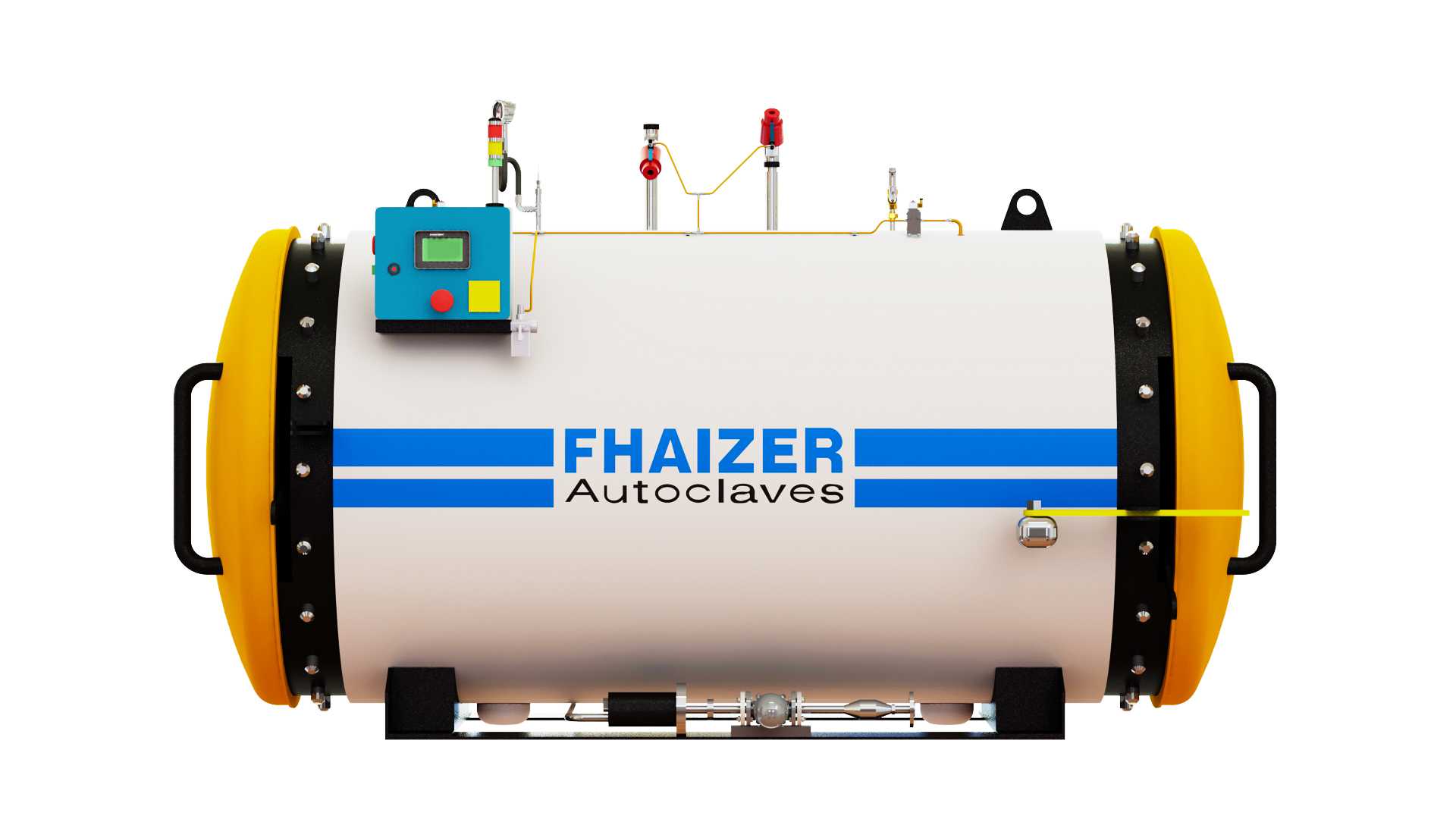

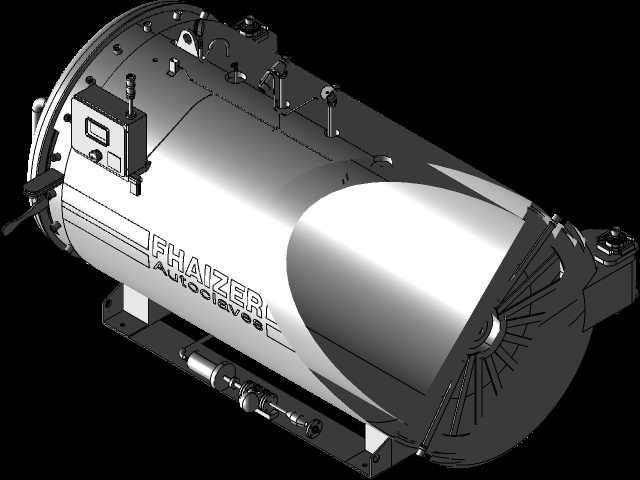

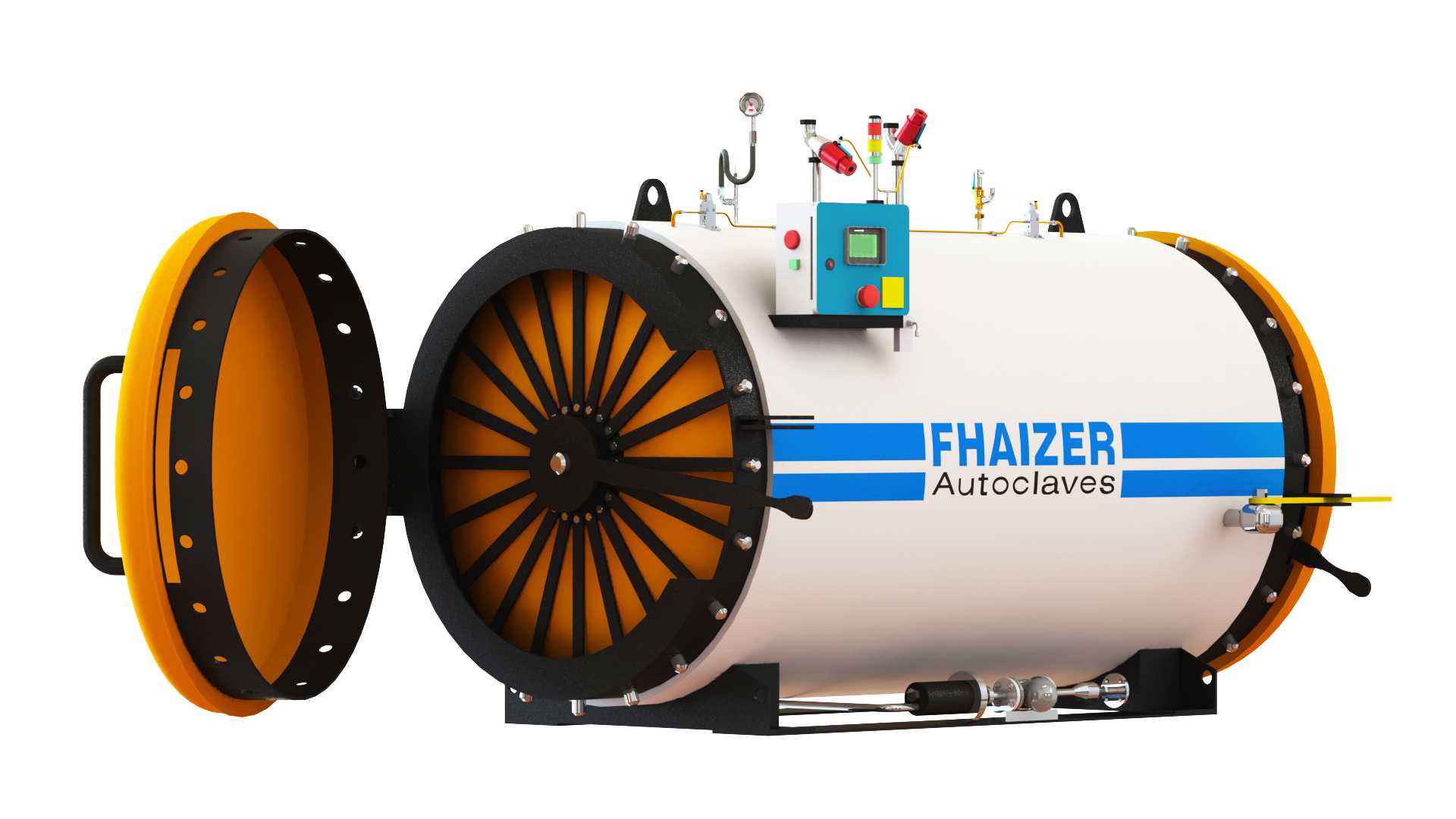

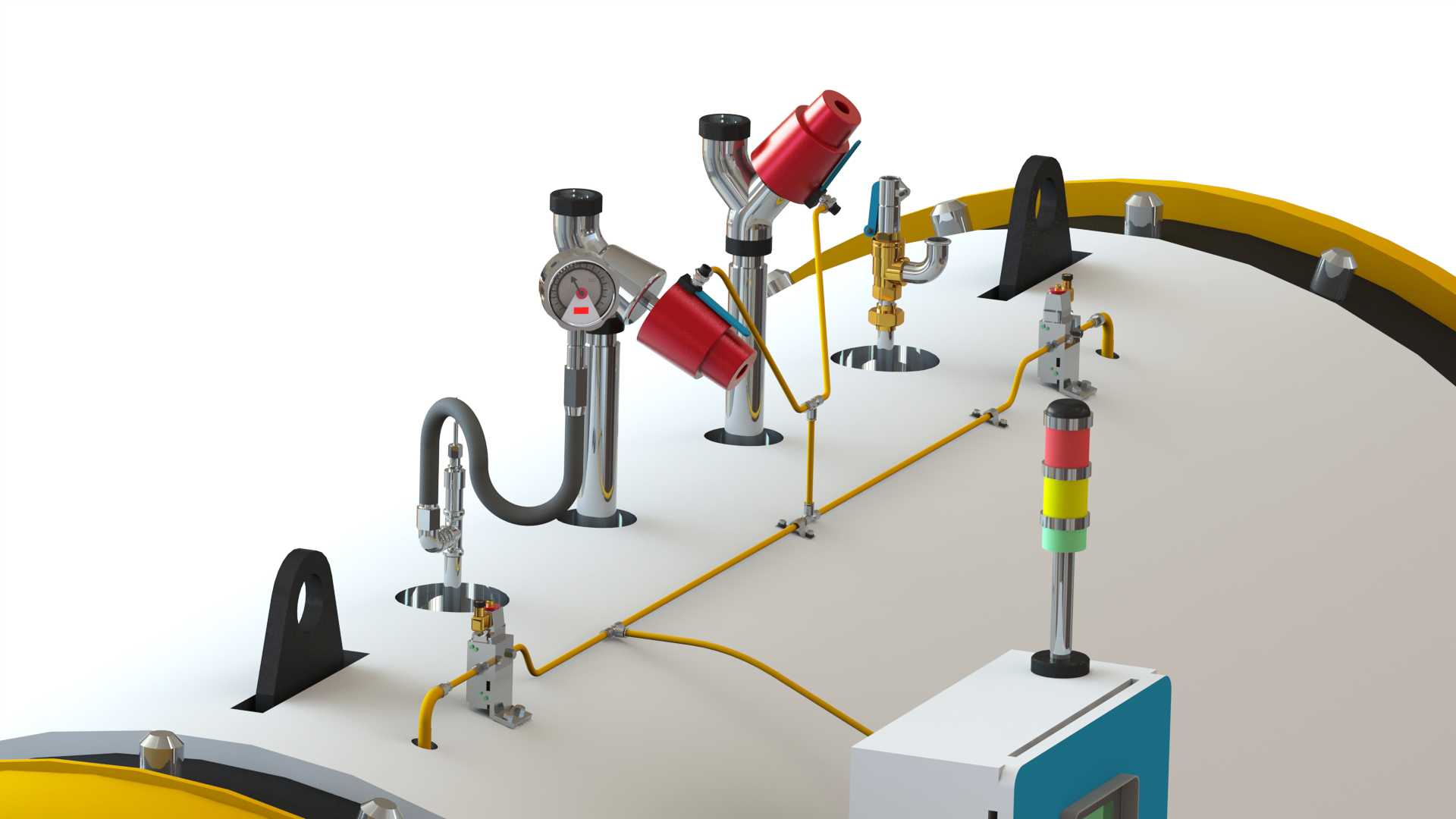

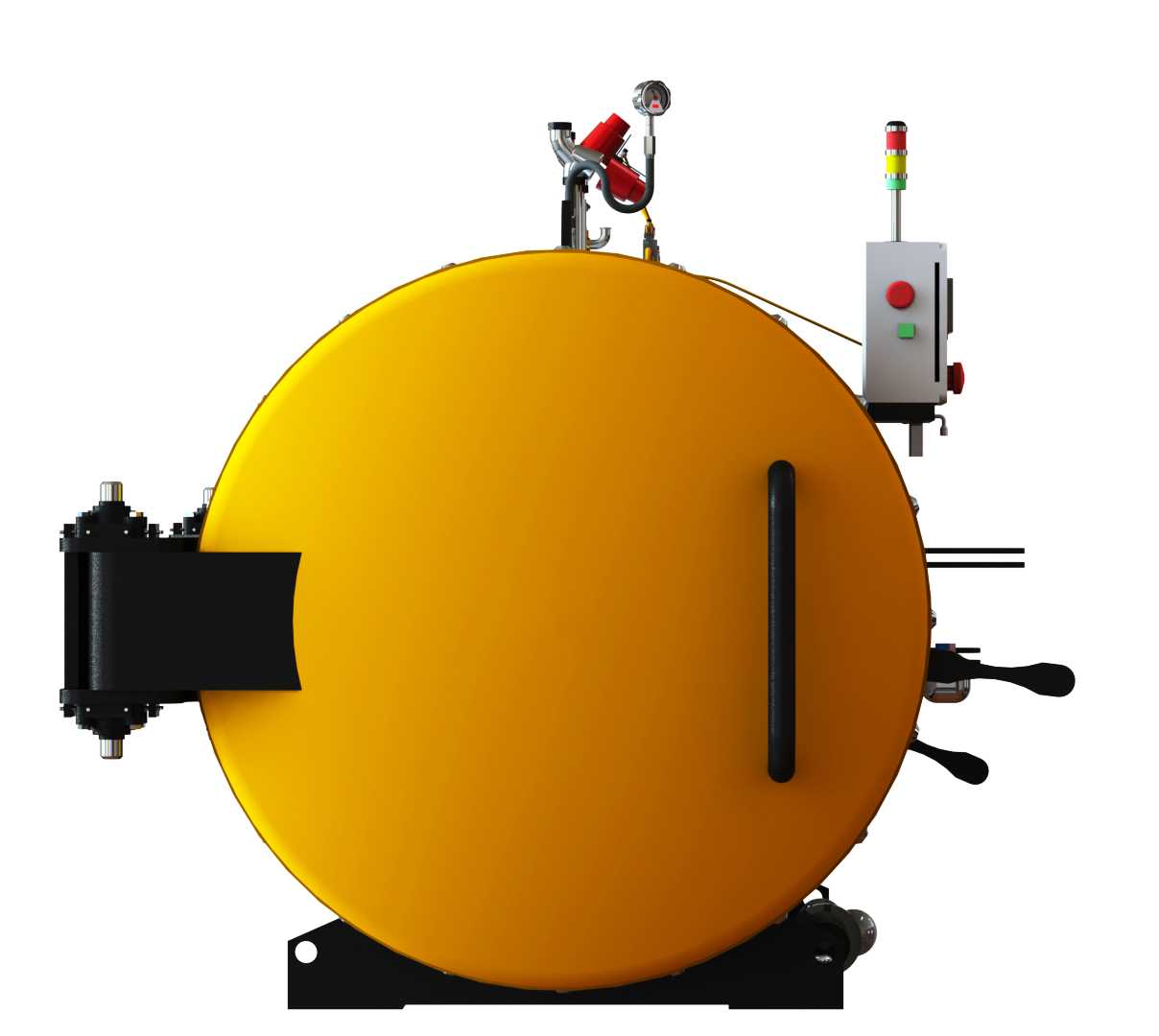

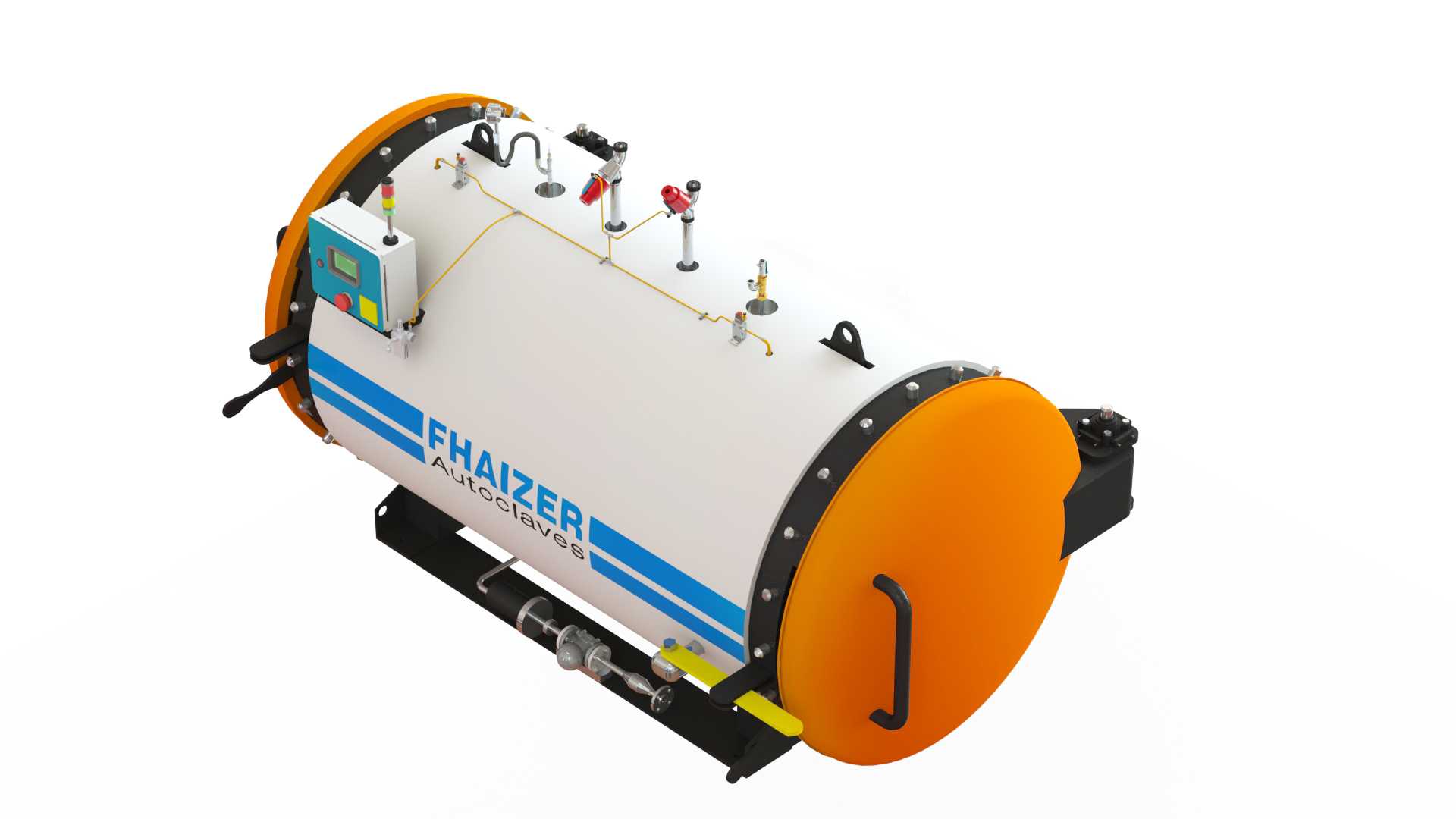

该设备为卧式承压类工业灭菌装备，主要面向复合材料固化成型、食品深加工、医用耗材批量灭菌、建材改性处理等工业场景，可在密闭腔体内形成可控高温高压环境，通过饱和蒸汽或高压热介质完成物料的灭菌、固化、改性处理，适配大尺寸、大批量连续生产的作业需求，相比立式灭菌设备拥有更大的有效装载容积，可满足长尺寸工件、整批次物料的处理要求。设备整体采用卧式圆筒形承压罐体结构，主体为圆柱形承压腔体，一端配置齿啮式快开门结构，门体采用多辐条加强式轮盘锁紧结构，配合周向均匀分布的啮合齿实现快速启闭与高压密封，门体边缘设置耐高压耐高温密封胶条，可在额定工作压力下实现无泄漏密封，门体配备助力操作手柄，单人即可完成门体的启闭锁紧操作，降低作业人员操作强度。罐体顶部集成布置了压力检测、安全泄压、温度传感、介质输入等功能组件，包含压力表、安全阀、排气阀、介质控制阀等核心部件，可实时监测腔体内压力温度参数，在压力超阈值时自动泄压保障运行安全；罐体侧部设置集成式控制箱，整合了参数显示、操作按钮、状态指示模块，可直观展示设备运行参数，方便操作人员就近完成参数调整与运行控制。罐体底部采用型钢焊接一体式支撑机架，机架设置多个安装固定点位，可通过膨胀螺栓与混凝土地面完成刚性固定，安装时需预留门体全开的操作空间，以及侧部、顶部管线接驳与维护的操作距离，罐体底部预留介质管路、排污管路的接驳接口，可直接对接厂区蒸汽管线、压缩空气管线与排污系统。设计过程中充分考虑承压结构的应力分布，圆筒形腔体配合两端加强式封头，可均匀分散内部高压带来的结构应力，快开门结构设置安全联锁装置，只有当门体完全锁紧到位时才可通入高压介质，腔体内压力未完全泄放时无法开启门体，从结构上避免误操作带来的安全风险；罐体外部设置环形加强箍，进一步提升腔体的结构强度，降低长期高压循环作业带来的结构疲劳风险，设备表面采用工业级防腐涂装，可适应车间内高湿、高温的作业环境，延长设备整体使用寿命。
