卧式管壳式混合换热压力容器结构

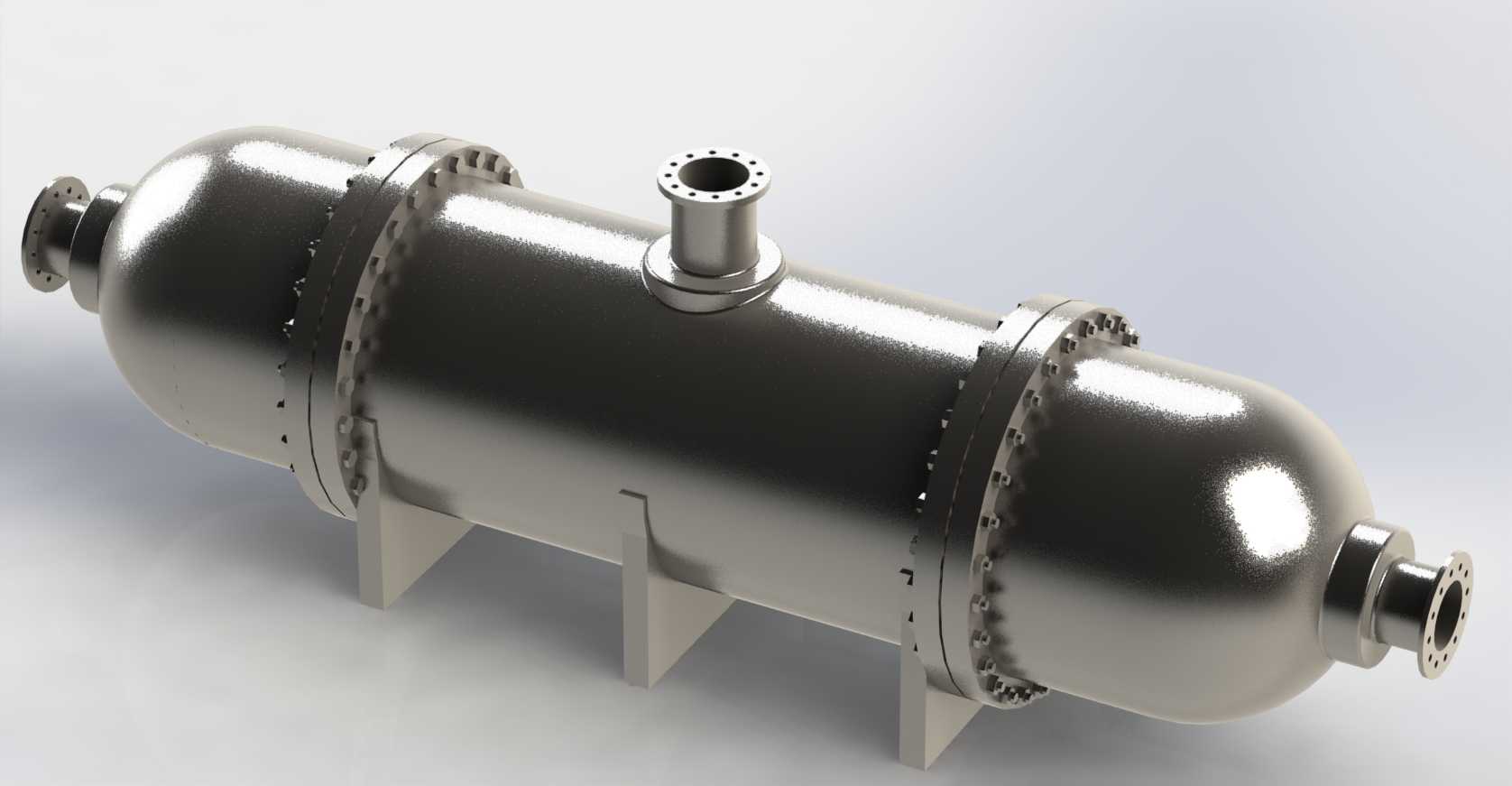

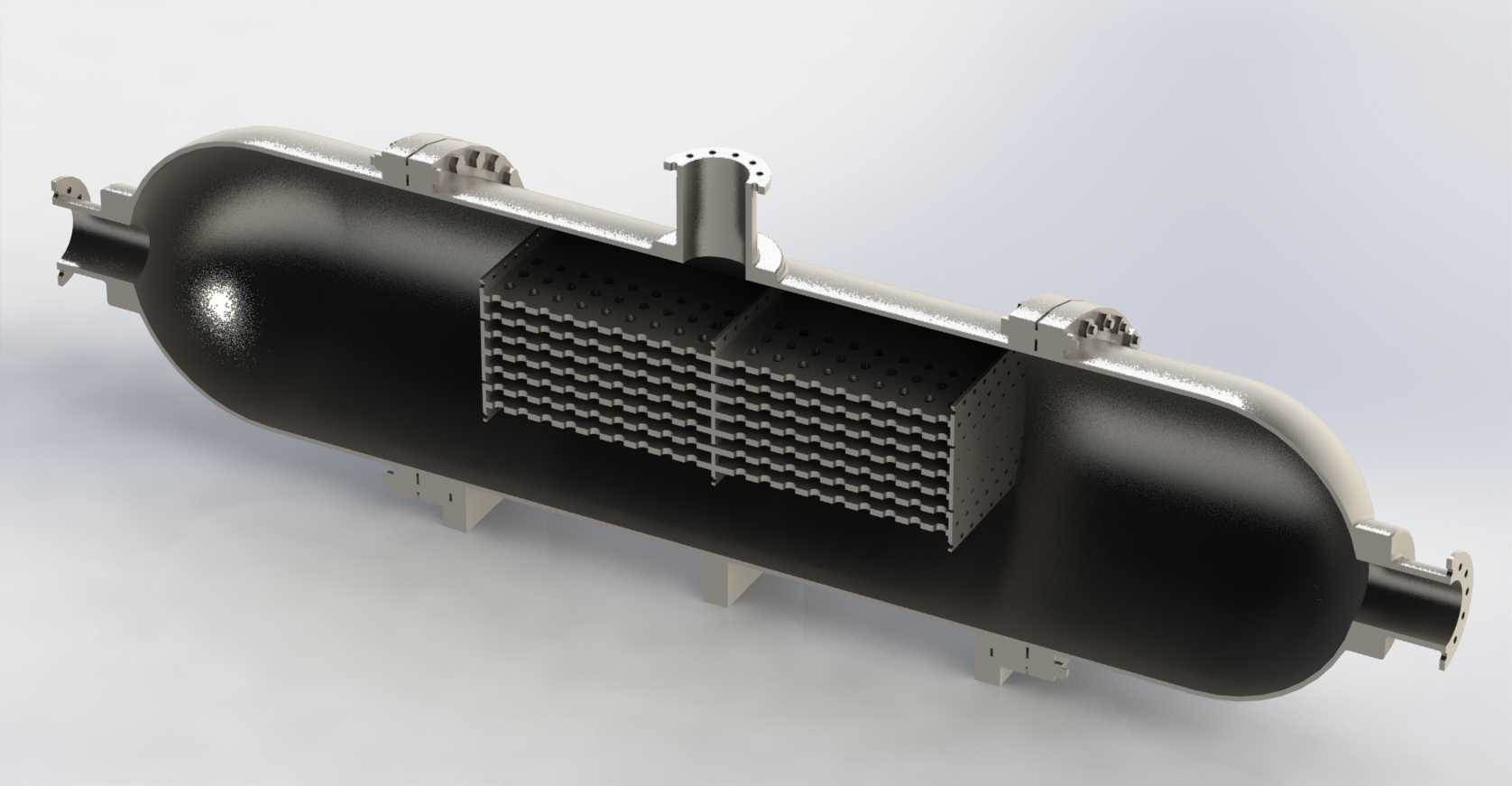

这款卧式混合换热容器是工业换热场景中的核心承压设备，广泛应用于石油炼化、化工生产、集中供热、食品加工、制药提纯等多个工业领域，主要承担两种不同温度流体的直接接触式热量传递任务，可实现冷热流体的快速温度均衡，相较于间壁式换热器，其换热效率更高、结构紧凑度更优，适合处理允许流体直接接触的换热工况。设备整体采用卧式筒体布局，两端为标准椭圆形封头结构，通过法兰螺栓组件实现筒体与封头的可拆卸密封连接，既保证了承压状态下的密封可靠性，也方便后期对设备内部进行检修、清理与维护。筒体顶部设置有垂直向上的流体接管，两端封头处分别设置有同轴的流体进出口接管，所有接管端部均采用带螺栓孔的法兰连接结构，可直接与工业现场的工艺管道进行对接安装，无需额外加工转接结构。筒体底部设置有三个均匀分布的鞍式支撑支座，支座与筒体采用焊接连接，可将设备整体重量均匀传递至安装基础，同时预留了安装固定的螺栓孔位，适配不同工况的地面安装需求，安装时需保证支座水平度偏差在允许范围内，避免设备运行时出现应力集中。设计过程中充分考虑了承压工况的强度要求，筒体壁厚、封头曲率、法兰螺栓规格均按照承压容器的受力逻辑进行匹配，筒体外壁与法兰连接处、接管与筒体连接处均做了圆弧过渡处理，有效降低局部应力集中风险，提升设备长期运行的结构稳定性。设备内部为两种流体提供了充分的接触混合空间，可让冷热流体在腔体内充分扰动接触，快速完成热量传递，有效减少换热过程中的能量损耗，同时外部光滑的筒体表面也便于后期做保温层包覆，降低设备运行过程中的环境热损失。在安装边界方面，设备整体为轴向对称布局，安装时需预留两端接管的管道操作空间、顶部接管的阀门安装空间，以及侧面法兰拆卸的检修空间，鞍座的安装间距需与设备支座间距完全匹配，保证支撑受力均匀，避免设备运行过程中因支撑不当产生形变。
