横拉杆枢轴连接构件结构设计

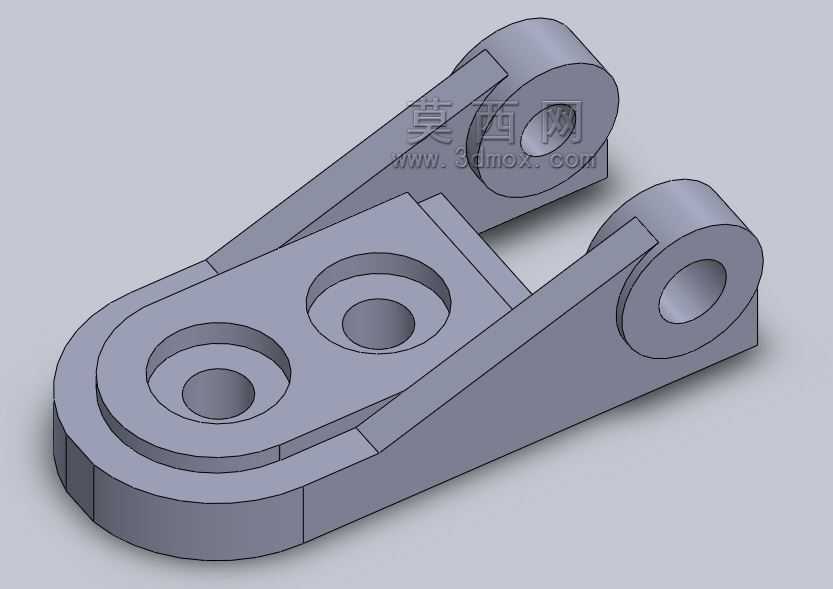

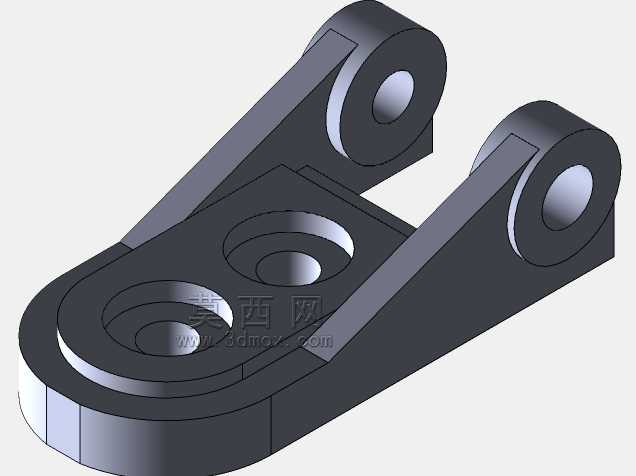

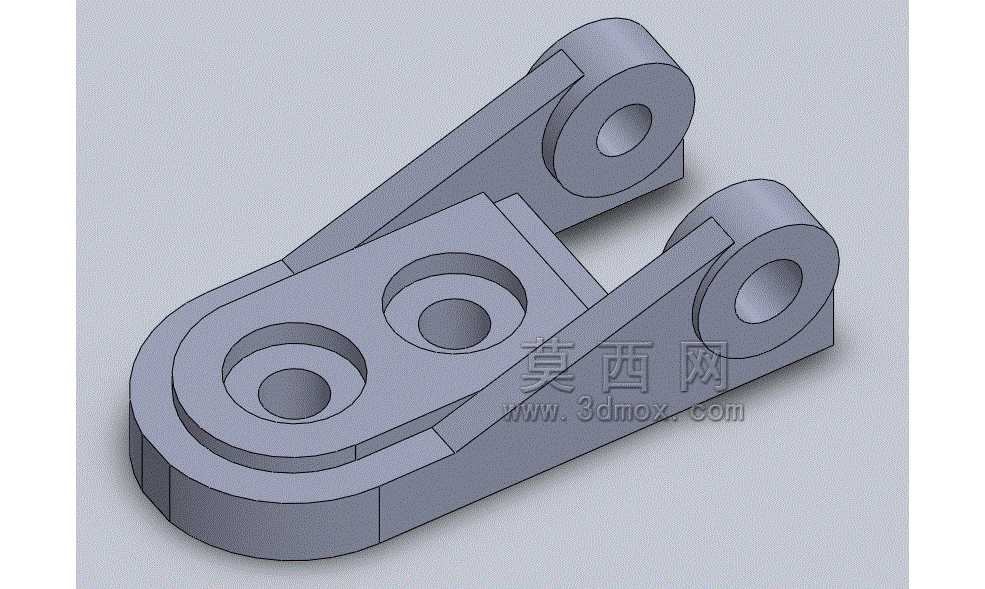

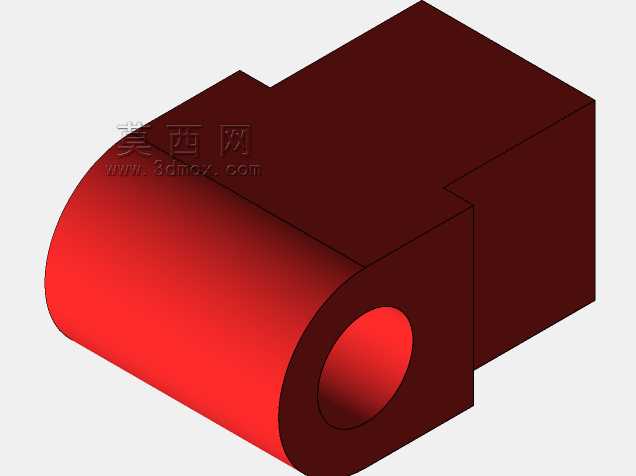

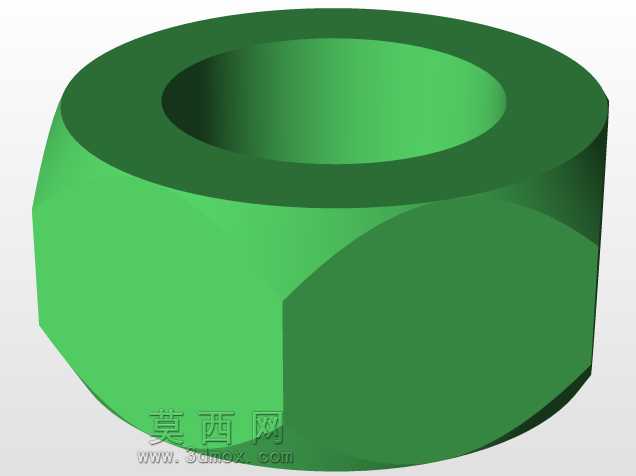

　　在各类需要往复直线传动与摆动动作转换的机械结构中，这类枢轴连接构件是传递拉压载荷、实现动作换向的核心受力零件，常见于轻工自动化输送线的拨料机构、农用作业机具的联动调节结构、小型专用设备的行程切换组件中，承担着连接动力输出端与执行端、抵消传动过程中径向偏载、保证动作同步性的作用。从结构本身来看，主体采用一体化铣削成型的基座设计，底部设置两个同轴沉头安装孔，可通过内六角螺栓将整个构件固定在设备的安装基板上，沉孔结构能够保证螺栓头部完全埋入零件表面，不会突出干涉周边运动部件的行程，安装孔的孔位公差按照H7级精度设计，装配后可避免构件在反复受载过程中出现移位松脱。基座两侧向上延伸出对称的支撑臂，臂端设置同轴的铰接通孔，用于穿装铰接销轴，

　　连接外部的拉杆部件，两个支撑臂的间距经过精准核算，既能够保证铰接后的拉杆有足够的摆动空间，不会出现运动卡滞，又能最大化缩小构件整体宽度，减少安装时占用的设备空间。基座前端的圆弧过渡结构，是为了适配安装位置的圆弧型安装面，同时避免零件直角棱边在装配过程中划伤操作人员或周边管线，所有棱边均做了0.5mm的倒角处理，去除机加工产生的毛刺，也能降低应力集中系数，提升零件在交变载荷下的疲劳寿命。设计过程中首先根据整套传动机构的额定拉载荷，核算了铰接孔的最小销轴直径，再根据销轴的抗剪强度反推支撑臂的厚度，保证支撑臂在承受最大冲击载荷时不会出现弯曲变形；基座部分的厚度则根据安装面的接触刚度要求设定，保证螺栓锁紧后基座不会出现翘曲变形，

　　两个安装孔的中心距与设备安装基板的预留孔位完全匹配，不需要现场二次配钻即可完成装配。铰接孔的内壁设计了润滑油槽的预留位置，实际使用时可在销轴装配前涂抹润滑脂，降低铰接副的磨损速率，延长构件的维护周期。这类构件在实际工况中承受的载荷多为周期性交变载荷，因此建模过程中对所有转角位置都做了圆角过渡处理，避免直角位置产生应力集中导致零件断裂，支撑臂与基座连接的位置采用了大圆角过渡，能够将铰接位置传递的载荷均匀分散到整个基座截面，不会出现局部应力过大的问题。从安装边界来看，构件整体的高度控制在较低范围内，装配后最高点不会超出周边传动部件的运动包络线，两侧支撑臂的外侧面与安装基座的侧面齐平，不会额外占用横向安装空间，

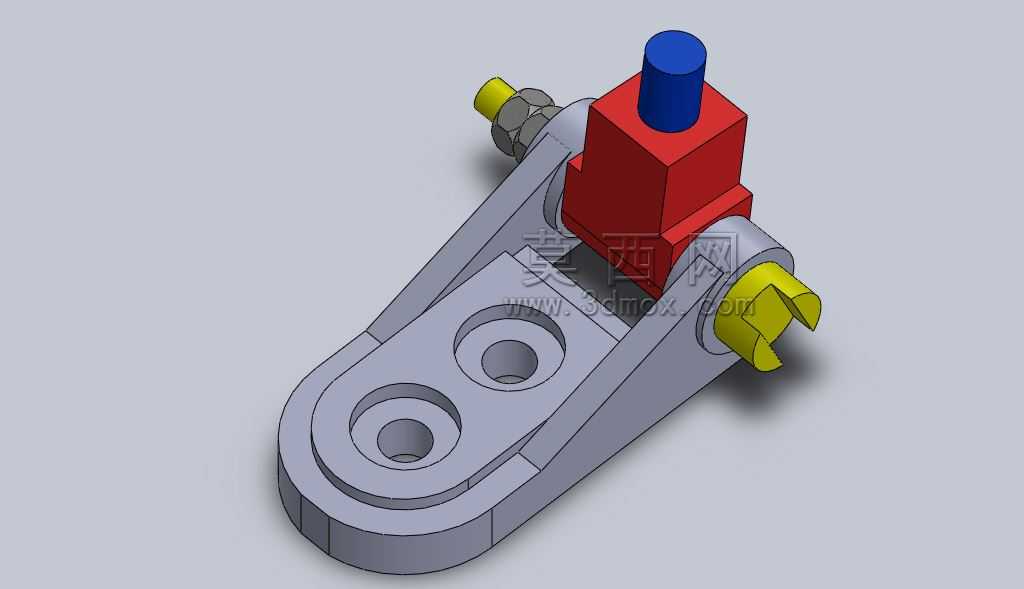

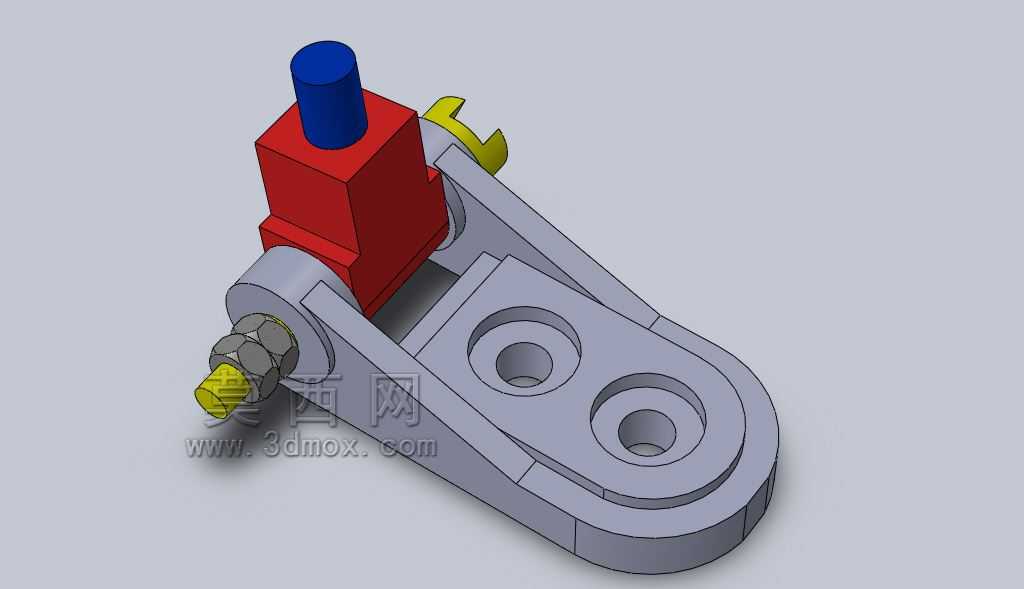

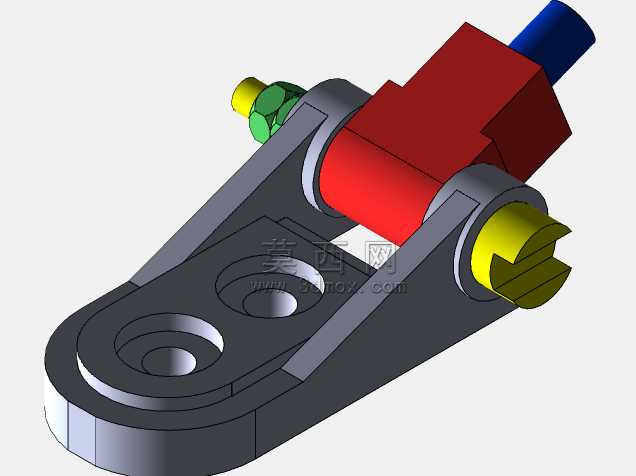

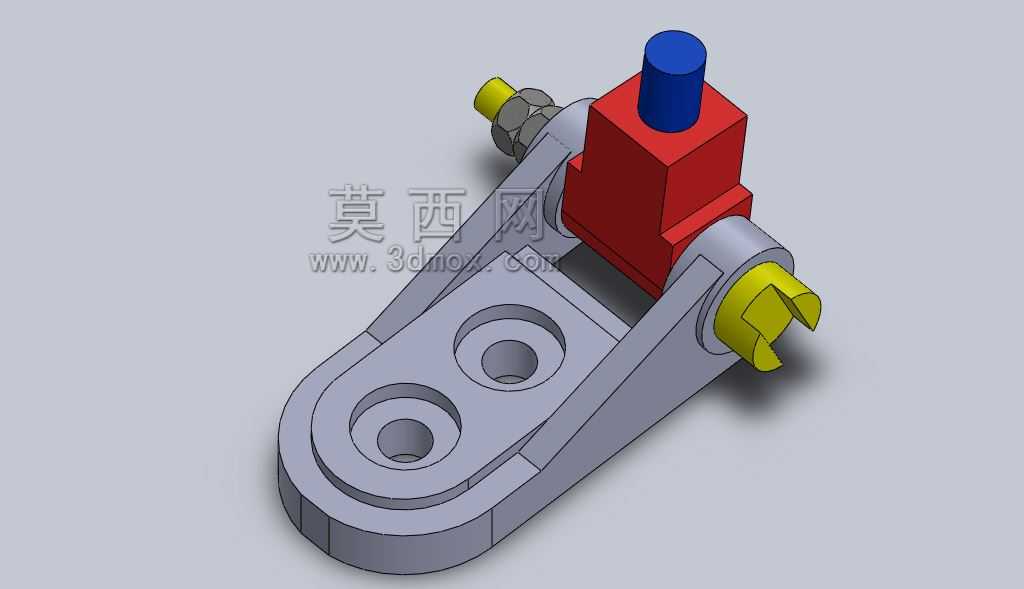

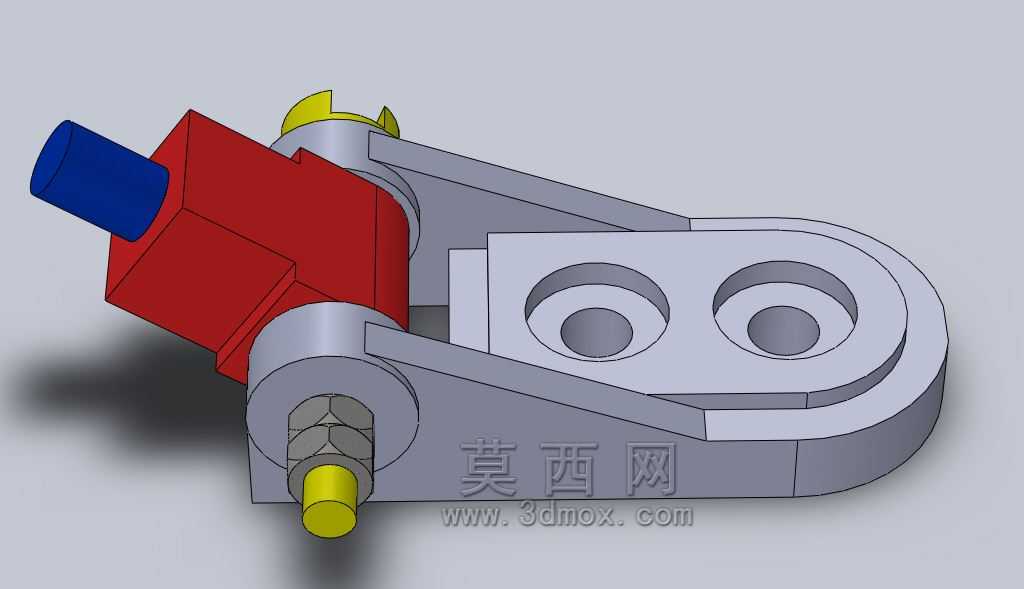

　　适合在设备内部安装空间紧凑的场景下使用。零件的材质选型可根据实际载荷大小调整，轻载场景下可采用6061铝合金加工，降低整体构件重量，中重载场景下可采用45号钢调质处理后加工，表面做发黑防锈处理，在潮湿工况下使用时也可选用304不锈钢材质加工，无需额外表面处理即可满足防锈要求。在整套传动链路中，这个构件属于固定端的铰接支座，外部拉杆通过销轴与支撑臂铰接后，可绕铰接轴在一定角度范围内摆动，将动力源的直线输出转换为执行端的摆动或直线往复动作，同时能够补偿传动过程中因安装误差产生的微小位置偏差，避免整套机构出现憋卡、过载损坏的问题。建模过程中所有配合面的尺寸都按照机械设计的公差要求预留了装配间隙，铰接孔与销轴的配合采用间隙配合，保证铰接动作灵活无卡滞，安装孔与螺栓的配合则采用过渡配合，保证装配后构件的定位精度。
