燃油燃烧器阀体结构三维设计

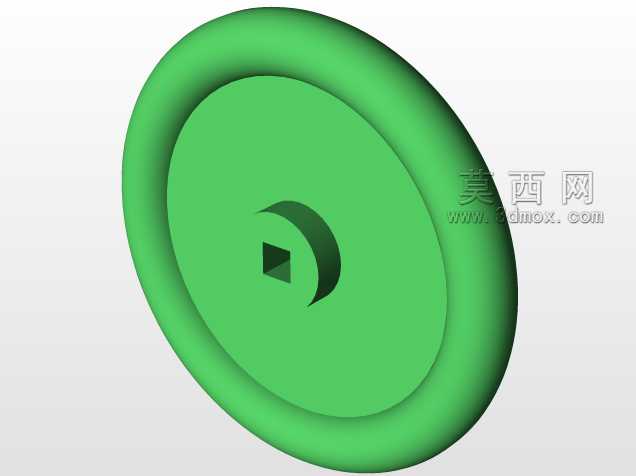

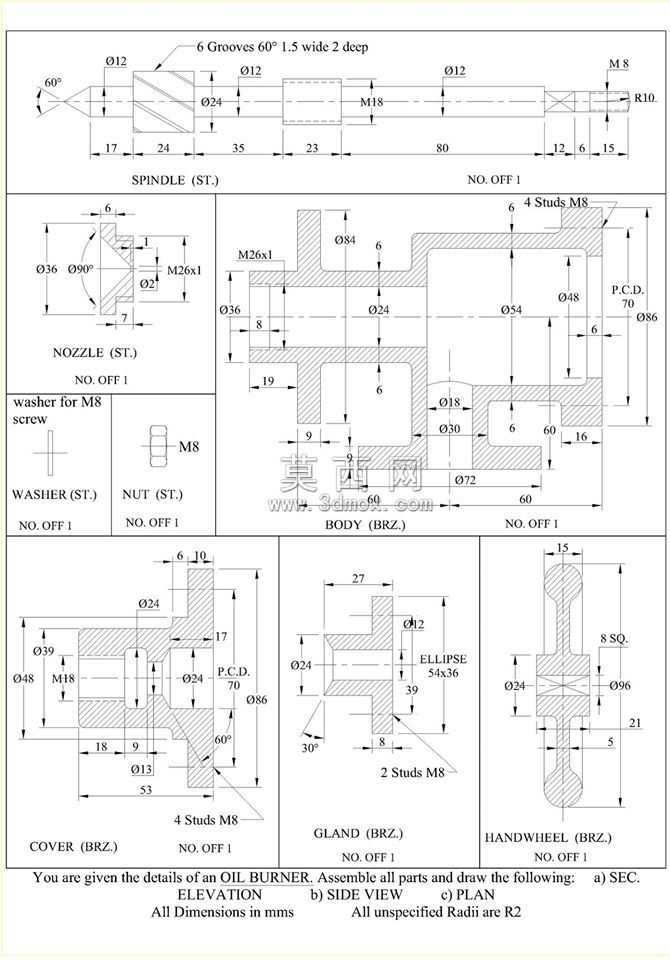

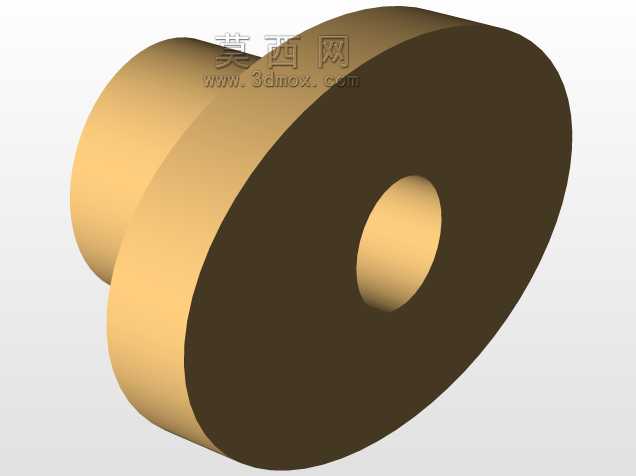

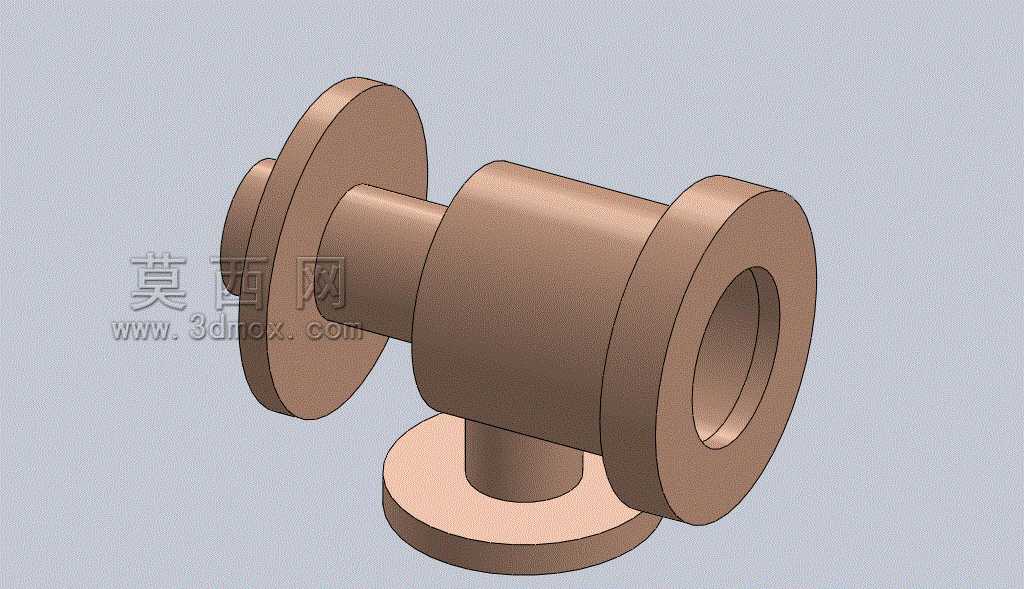

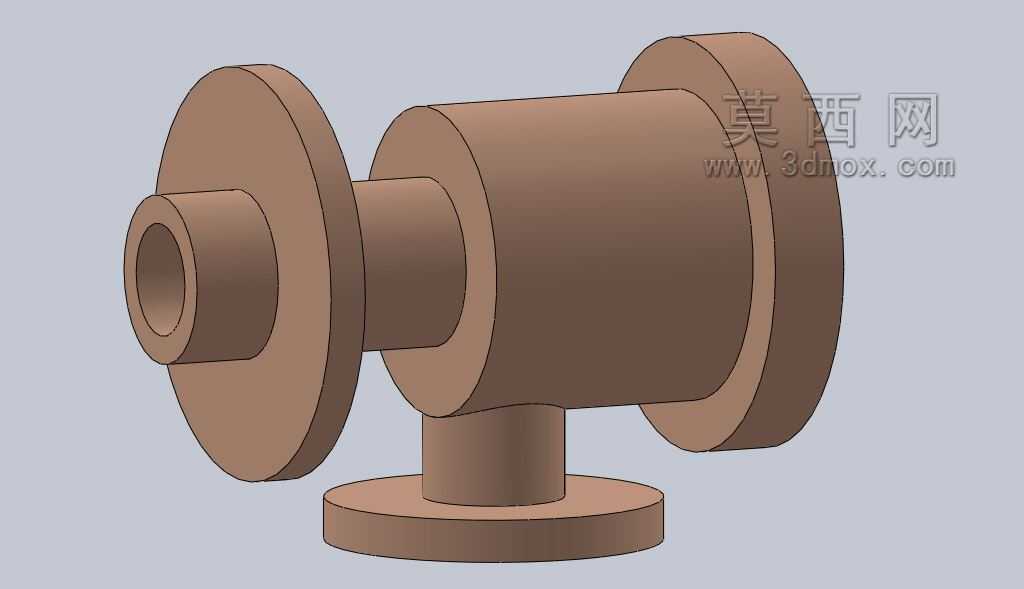

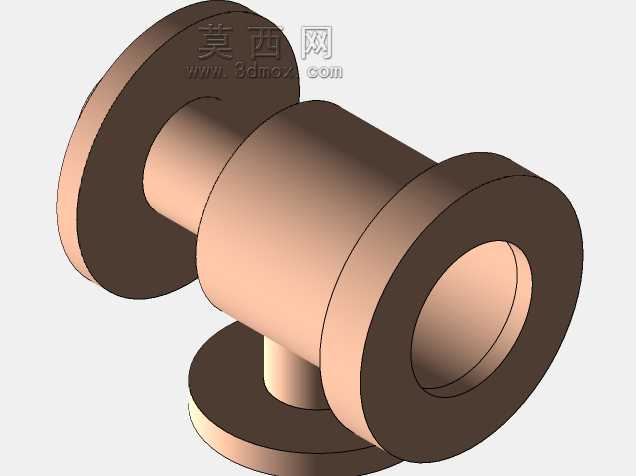

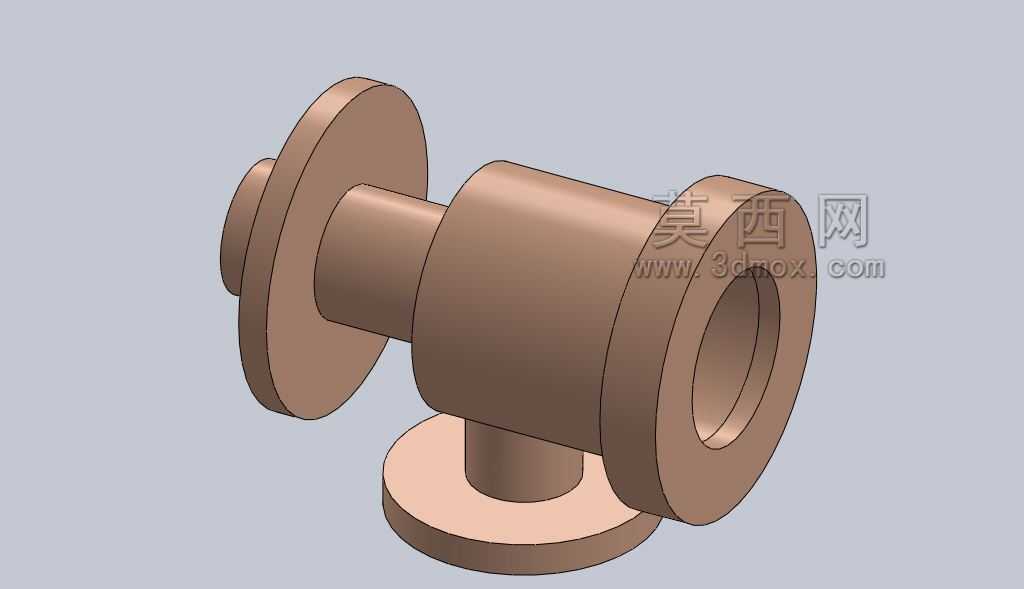

　　在工业热能供给场景中，燃油燃烧器是各类中小型工业加热炉、导热油炉、小型蒸汽锅炉以及食品烘干、涂装固化生产线热风系统的核心供油雾化配套部件，其结构合理性直接决定燃油雾化效率、燃烧充分度与设备运行的稳定性。本次呈现的结构为燃烧器的核心阀体集成段，承担燃油输送、介质导流、安装对接的核心功能，区别于分体式拼接的燃烧器供油结构，该结构采用一体化集成式的壳体设计，将主油路通道、安装对接法兰、侧向辅助接口整合在单一壳体上，减少了多段拼接带来的密封泄漏风险，也压缩了整体安装占用空间。从实际应用场景来看，这类结构多用于轻柴油、煤油等轻质燃油的低压供给燃烧系统，适配10-60万大卡出力的中小型燃烧设备，在小型工业锅炉配套、农产品烘干线热风炉、

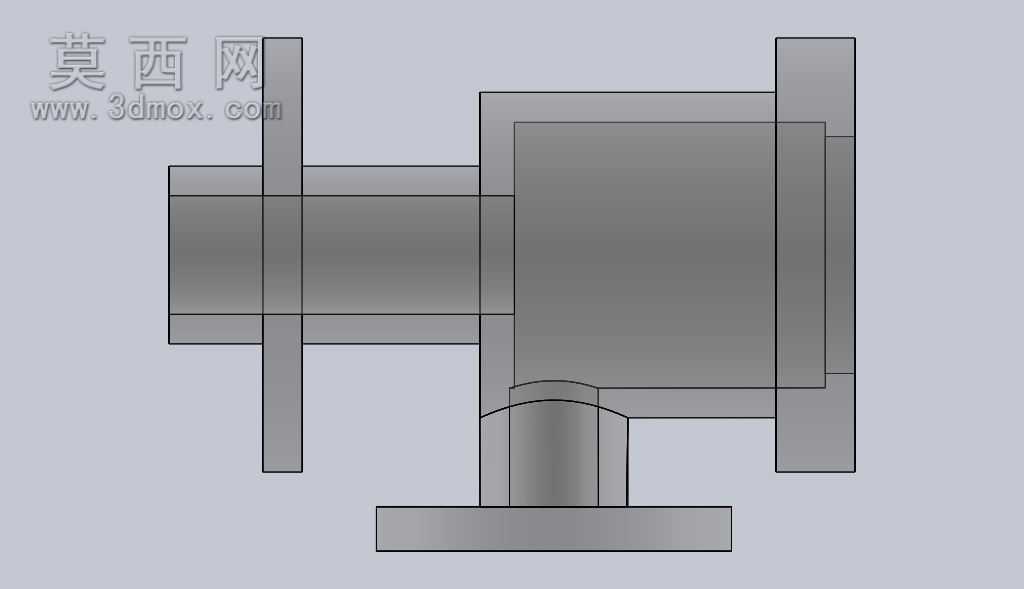

　　五金件喷涂固化炉的供热单元中应用广泛，这类场景往往对设备安装空间有一定限制，同时要求油路结构具备足够的结构强度，耐受长期供油过程中的油压脉动与热辐射影响。从功能特性上看，该结构的主通道为阶梯式变径设计，入口端的大直径法兰用于对接燃烧器的雾化喷头总成，法兰端面预留的密封面可适配耐高温石棉垫或金属缠绕垫片，保证高温工况下的密封可靠性；中部的加粗腔体为燃油稳压腔，能够缓冲油泵供油带来的压力波动，让进入雾化段的燃油压力保持稳定，避免因油压波动导致的火焰忽大忽小、燃烧不完全冒黑烟的问题；侧向伸出的带法兰接口用于对接供油管路，接口位置的偏心设计避开了主通道的安装对位空间，方便现场施工时的管路连接操作，不需要额外加装转弯接头来避让安装位，减少了管路的接头数量，也就降低了燃油泄漏的隐患。在设计思路上，整个结构采用等壁厚设计思路，壳体的壁厚保持均匀，既避免了壁厚差过大导致的铸造应力集中问题，也能在满足1.6MPa耐压强度要求的前提下尽可能控制整体重量，适合采用铸铜或者球墨铸铁进行毛坯铸造，后续只需要对法兰端面、通道内孔进行少量机加工即可达到装配精度要求，能够有效控制批量生产的加工成本。两端的法兰盘均采用圆形凸缘结构，法兰上的安装孔位采用均布设计，能够适配不同安装角度的对接需求，现场安装时不需要刻意调整周向角度，只要对齐螺栓孔即可完成装配，降低了现场安装的对位难度。从安装边界尺寸来看，该结构的整体轴向长度控制在适配常规燃烧器风筒内部的安装空间范围内，

　　最大外径不超过燃烧器风筒的内通径，不需要对原有燃烧器的风筒结构进行改造即可直接替换同规格的老式阀体结构；侧向接口的伸出长度经过优化，不会超出燃烧器安装座的侧边轮廓，避免安装时与燃烧器的固定支架、风路调节结构产生干涉。结构底部的支撑凸台为可选安装位，对于需要额外固定支撑的大出力型号，可以在该凸台上加工安装孔，通过支架将阀体固定在燃烧器底座上，减少油路接头处的承重，避免长期运行过程中因管路震动导致的接头松动问题。在流体通道的设计上，主通道与侧向接口的交汇处采用圆弧过渡结构，没有直角死角，能够避免燃油中的杂质在拐角处沉积堵塞通道，长期使用过程中不需要频繁拆解清理油路，降低了设备的维护频次。通道内壁的粗糙度要求控制在Ra3.2以内，

　　减少燃油流动过程中的阻力损失，保证供油压力能够无损耗传递到雾化喷头位置，让燃油的雾化颗粒度保持在合理区间，提升燃烧效率。不同于市面上常见的焊接拼接式燃烧器阀体，该一体化结构的所有连接端面都经过平面度精加工，装配后整体的同轴度误差控制在0.1mm以内，能够保证雾化喷头与点火电极的对位精度，避免因同轴度偏差导致的燃油喷偏、点火困难、火焰烧蚀电极的问题。在实际选型适配过程中，该结构可以通过更换不同孔径的内部节流件来适配不同出力的燃烧需求，不需要更换整个阀体壳体，提升了零部件的通用化程度，能够减少备件的库存种类，降低设备运维的备件成本。对于结构设计从业者而言，这类集成式阀体的设计核心在于平衡功能集成度、加工工艺性与安装便利性，不能一味追求功能集成而忽略铸造、机加工的工艺难度，也不能为了加工方便而拆分过多零件导致密封点增加，该结构在这几个维度上做到了较好的平衡，既满足了燃烧器油路系统的功能需求，也兼顾了生产加工与现场安装维护的实际要求，适合作为中小型燃油燃烧器供油阀体的参考设计结构，在进行同类型产品的三维建模时，可以参考其壁厚均匀化设计、安装位避让设计、流道圆弧过渡的处理方式，减少设计过程中出现工艺缺陷、安装干涉的概率。
