立式承压工业罐体带支撑管路结构

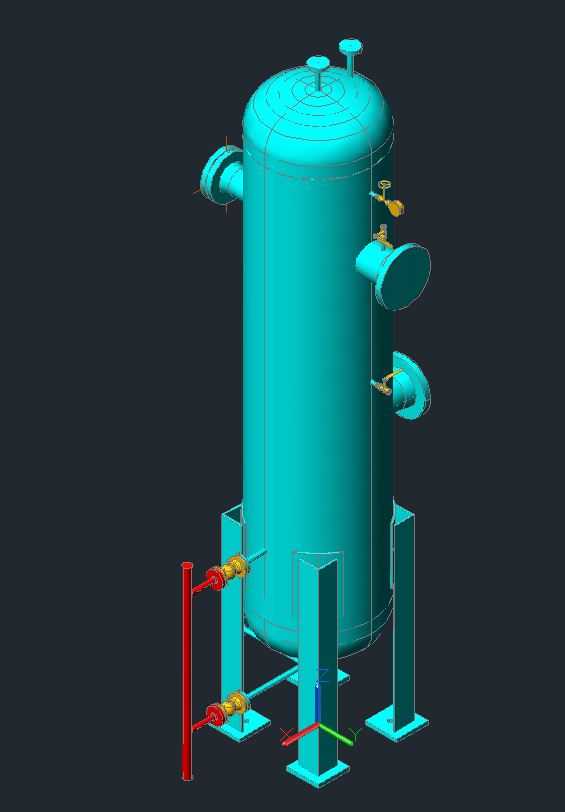

该立式承压罐体结构主要应用于工业流体处理、化工介质暂存、动力系统气液分离等生产场景，可在常压至中压工况下完成气态、液态介质的存储、缓冲与初步分离作业，适配石油化工、食品加工、制药生产、公用工程配套等多个领域的生产线布设需求，作为流程系统中的核心承压静置设备，承担介质稳压、杂质沉降、气液两相分流的实际作用，保障后端工艺设备的运行稳定性。从功能特性来看，罐体顶部设置两组不同规格的接管与阀组接口，分别用于排气、安全泄压以及顶部介质注入，罐体侧壁分布多组不同朝向、不同通径的侧向接管，可分别适配介质进料、液位检测、取样检测、出料输送等不同功能需求，罐体底部配套的侧置接管可完成排污、底部介质输出作业，外接的红色管路组件配套独立控制阀组，可实现旁路调节、辅助管路连通的功能，无需额外改造即可适配多管路并行的流程布设要求。在设计思路上，整体采用等径直筒搭配标准椭圆形封头的经典承压结构，筒体壁厚均匀过渡，所有接管与筒体连接位置均做补强处理，降低应力集中带来的结构失效风险；配套的三组立式支撑支座采用H型钢结构设计，支座底部设置方形安装底板，预留螺栓固定孔位，可直接与混凝土地面或钢制设备平台完成固定，支座与筒体外壁采用焊接连接并增设加强筋板，可承受满液状态下的整体载荷，同时抵消管路连接带来的侧向推力；所有侧向接管的伸出长度、安装高度均按照现场操作空间做适配设计，阀组安装位置预留足够的操作空间，方便日常运维时的开关操作与检修更换。从安装边界来看，整体结构的竖向高度适配常规工业厂房的层高标准，罐体最大外径满足标准设备通道的运输要求，侧向接管的最大外伸距离可在设备就位后预留足够的管路连接操作空间，底部支座的安装孔位间距符合通用静置设备的安装基座规范，无需额外定制安装基础即可完成布设；顶部接口的高度位置可适配车间 overhead 管线的布设高度，减少管路弯折带来的流阻损失，整体结构的重心位于支撑支座的形心范围内，满负荷运行时不会出现偏载倾覆的风险，可满足长期连续运行的结构强度要求。
