水电厂配套高压液压供油装置

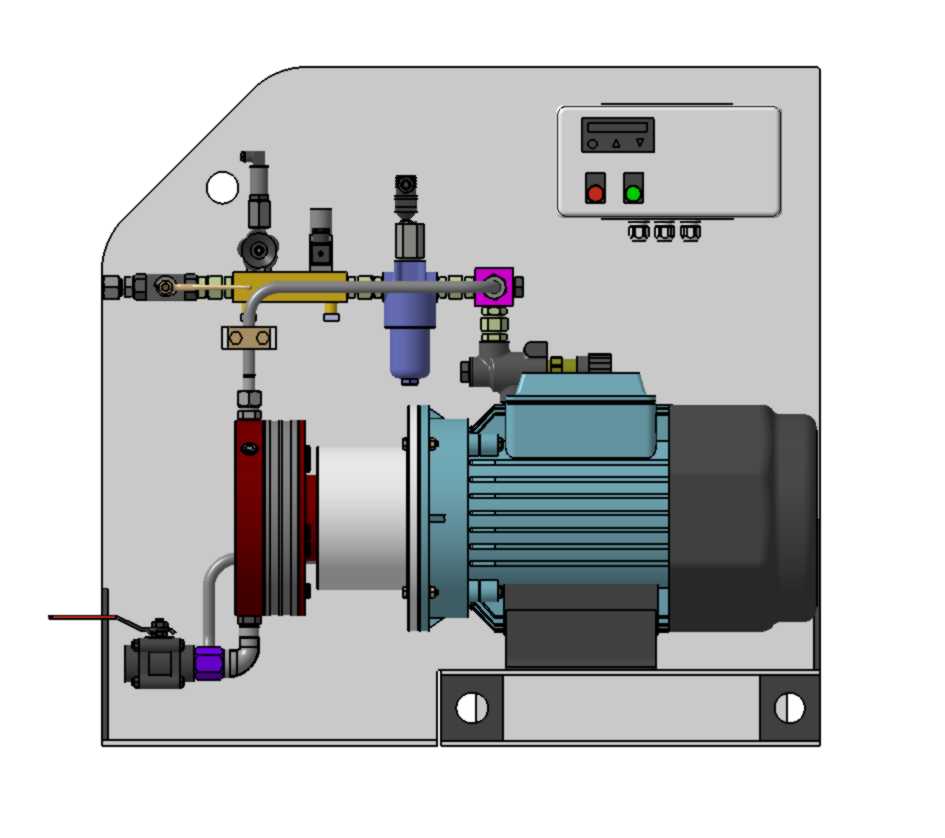

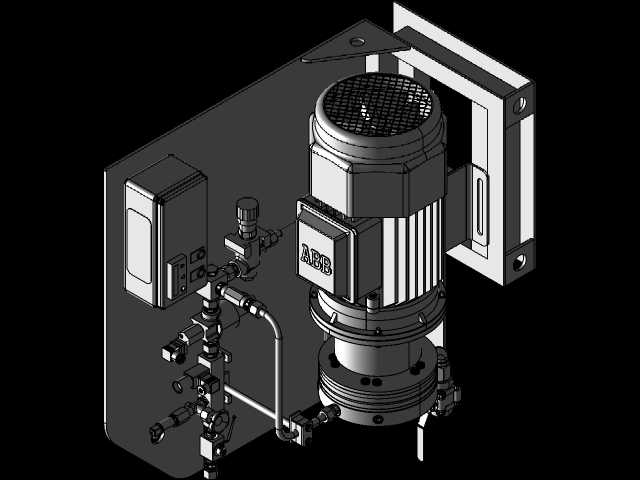

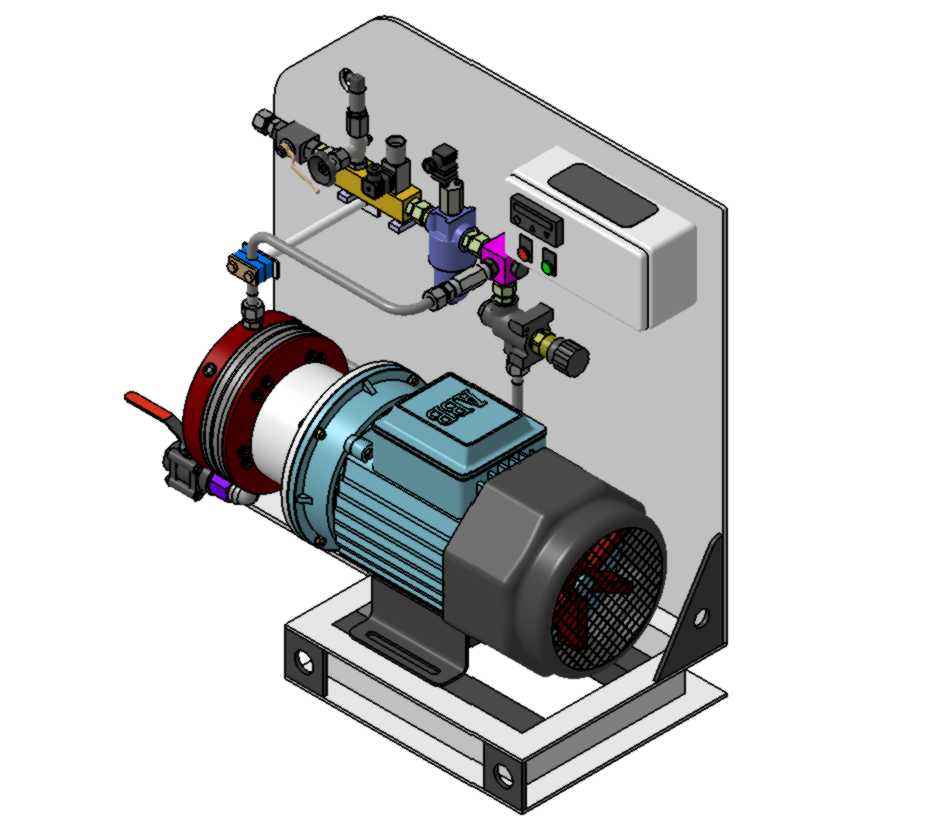

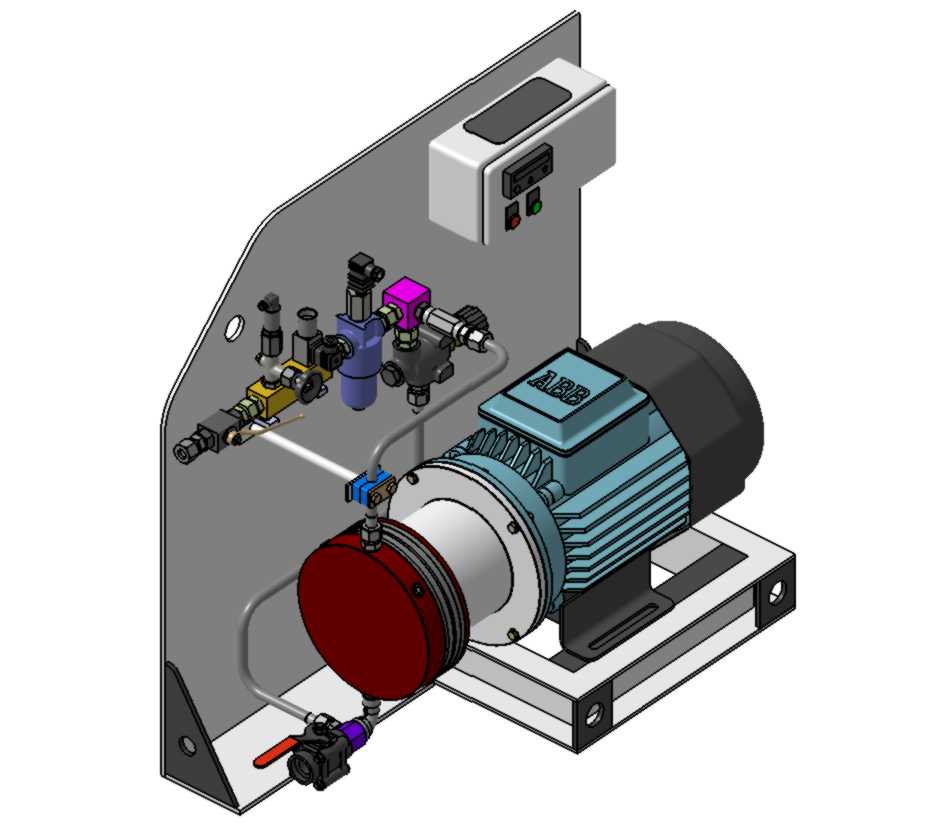

该高压供油装置主要面向水电厂核心设备的高压润滑、液压驱动场景设计，作为水电厂机组运维环节的关键动力配套设备，承担着为机组轴承提供高压顶起油膜、为液压执行元件输送稳定压力油源的核心作用，可在机组启停阶段避免轴颈与轴瓦干摩擦，在运行阶段为调速、制动等液压回路提供可靠压力支撑，适配水电厂潮湿、多粉尘、连续长周期运行的复杂工况。整套装置采用集成式撬装布局设计，将动力驱动单元、压力调控单元、过滤净化单元、状态控制单元全部整合在单块安装基板上，大幅缩减现场安装的管路对接工作量，避免分散布局带来的管路泄漏点多、压力损耗大的问题。动力端采用卧式电机直连高压柱塞泵的传动结构，泵组与电机之间通过联轴器实现同轴传动，传动效率高、运行振动小，泵组入口设置粗过滤结构拦截油液中大颗粒杂质，出口管路依次串联溢流阀、精密过滤器、压力检测元件、电磁换向阀组，可实现输出压力的闭环调控，同时可根据下游执行机构的动作需求切换供油通路，满足不同工况下的压力、流量输出要求。控制单元集成在装置上部的电控盒内，设置启停按钮、运行状态指示灯与压力显示模块，操作人员可直接在装置端完成参数查看与操作控制，无需额外搭建远程控制柜即可实现本地独立运行。装置整体外形采用切角式安装板设计，左上角预留吊装孔位，底部设置两个对称的安装固定孔，安装时可通过螺栓直接固定在预埋基础上，整体安装边界紧凑，可适配水电厂内狭小的设备安装空间，管路布局沿安装板表面有序排布，所有阀件、接头均预留足够的操作维护空间，日常更换滤芯、调整压力参数时无需拆解周边部件。整套装置的油路设计充分考虑高压运行的密封可靠性，所有硬管连接部位采用密封锥面配合，软管连接部位采用高压扣压接头，可长期承受额定工作压力下的连续运行，油路中设置的多级过滤结构可持续净化油液，避免杂质进入下游精密液压元件造成磨损卡涩，保障整套供油系统长期稳定运行。
