石油工业高压2英寸旋塞阀结构设计

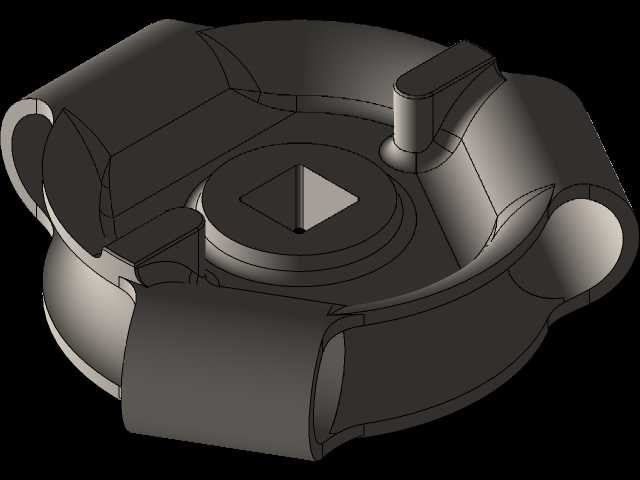

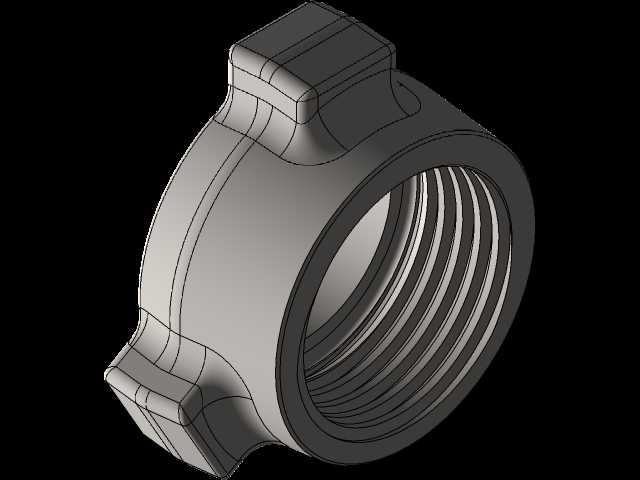

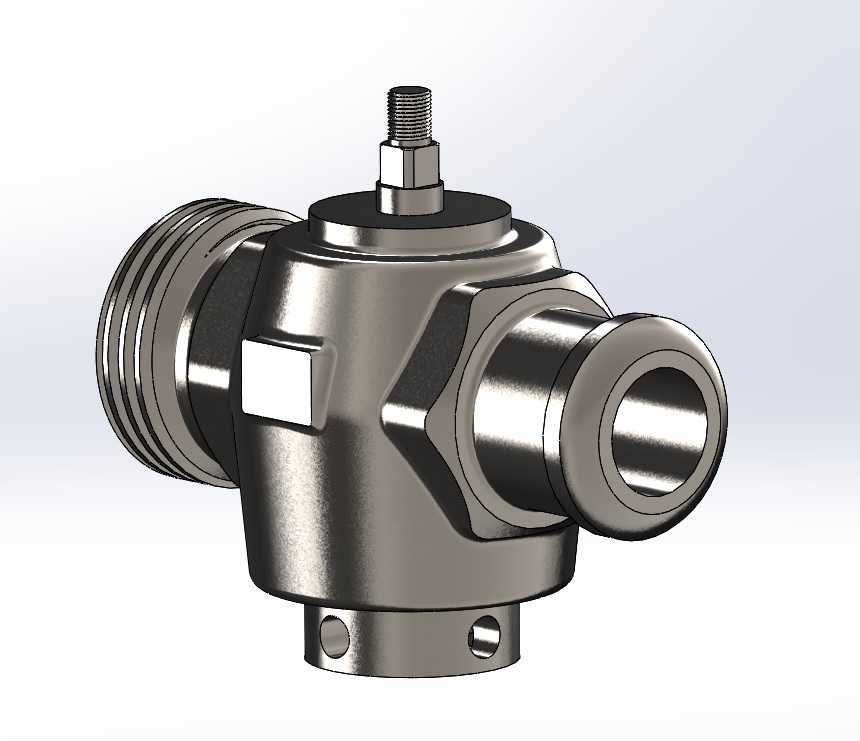

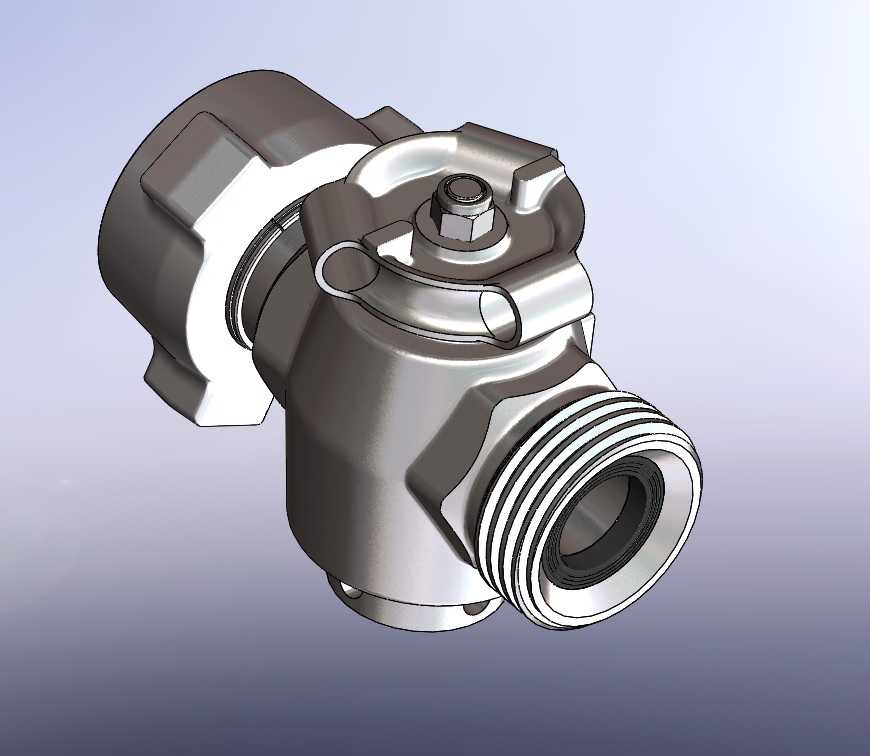

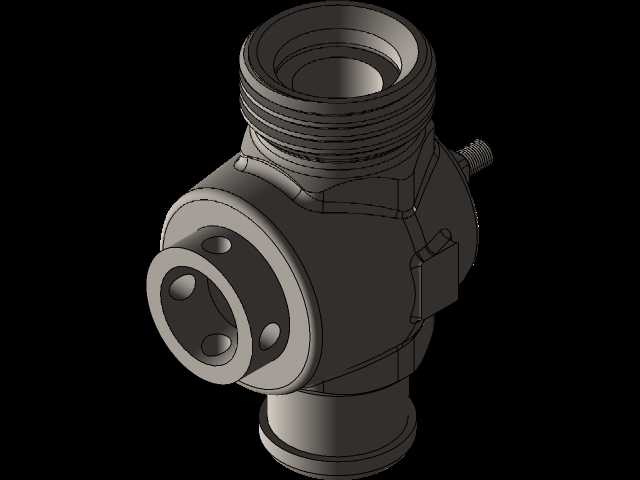

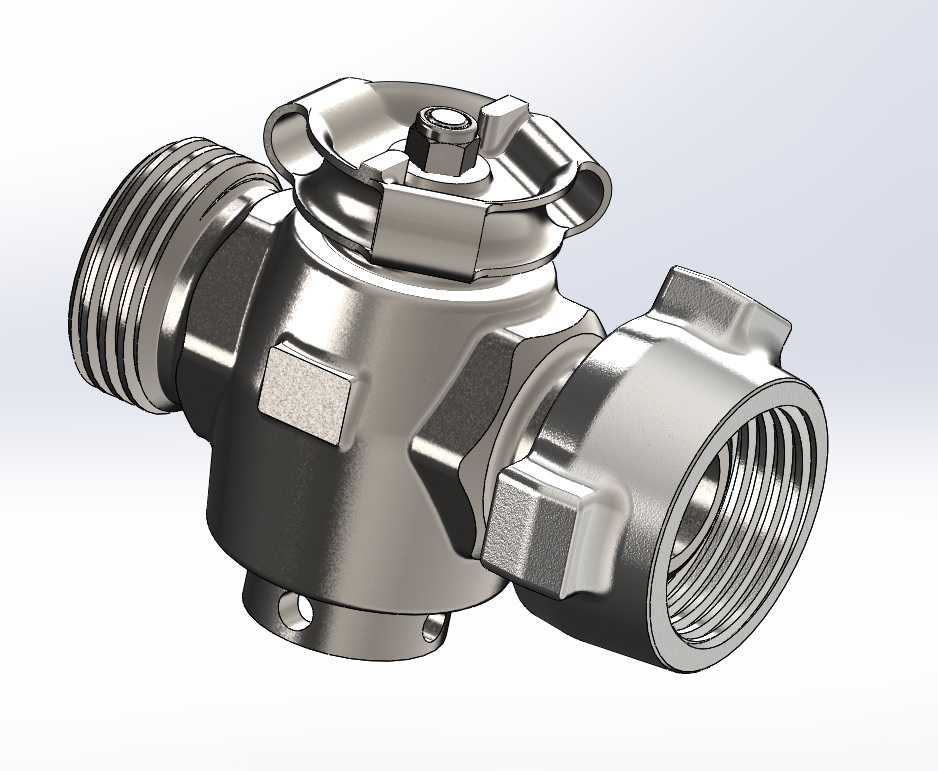

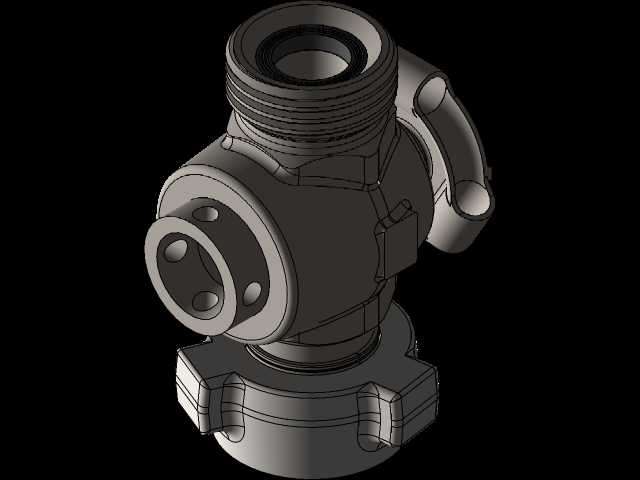

这款两英寸通径的高压旋塞阀，主要面向石油开采、高压天然气输送等严苛工况场景设计，适配15000PSI的超高工作压力等级，能够在高压流体输送管路中承担通路启闭、流向切换的核心控制作用，是石油钻采井场、高压集输管线、高压测试管路系统中不可或缺的流体控制部件。在实际作业场景中，这类高压旋塞阀常安装在压裂管路、井口输出管线、高压测试工位的管段节点上，相比普通低压阀门，它能够承受高压介质的持续冲击，在带压工况下也能实现顺畅的启闭操作，避免高压工况下阀门卡涩、密封失效引发的介质泄漏风险，保障高压管路系统的运行安全。从功能特性来看，这款旋塞阀采用三通式结构设计，可同时对接三路管路，既可以实现单路介质的通断控制，也能够完成不同管路之间的流向切换，减少管路中阀门的布设数量，简化高压管路的排布结构。阀体两端分别采用外螺纹与内螺纹的连接结构，能够直接与同规格的高压管线接头快速对接，安装时无需额外加工过渡连接件，有效缩减现场安装的作业时长。阀体外部设计有多个加强式凸台结构，既能够作为安装扳手的受力点位，方便现场施工时施加扭矩完成紧固安装，也能够强化阀体整体的结构强度，抵消高压介质对阀体内部产生的径向胀力，避免高压工况下阀体出现变形开裂的问题。顶部的操作旋钮采用带防滑卡槽的结构设计，操作人员无需专用工具也可快速完成阀门的启闭操作，旋钮周边的限位结构能够精准控制旋塞的转动角度，确保阀门在全开、全关位时定位准确，避免出现半开半关导致的密封面冲蚀问题。在设计思路上，这款旋塞阀围绕高压工况的密封可靠性与结构强度展开，阀体整体采用等强度壁厚设计，在介质流通的通径部位保证足够的壁厚余量，在非承压部位适当缩减材料厚度，在满足15000PSI耐压要求的前提下尽可能控制阀体整体重量，方便现场搬运与安装。旋塞与阀体的密封配合面采用高精度研磨配合设计，能够在高压介质的作用下实现自紧式密封，介质压力越高密封面的贴合度越好，有效降低高压工况下的内漏风险。阀体底部设计有两个定位小孔，既可以作为阀门安装时的定位销孔，方便将阀门固定在安装基座上避免管路振动导致阀门松动，也可作为泄压孔使用，在阀门检修时排出阀腔内部残留的高压介质，保障检修作业安全。从安装边界来看，这款两英寸旋塞阀的整体结构紧凑，三个接口的轴线处于同一平面，安装时预留的操作空间只需满足顶部旋钮的转动需求即可，无需为阀门操作预留过大的侧向空间，能够适配空间受限的井场管路、撬装设备内部的管路布设需求，接口螺纹采用石油行业通用的高压管螺纹标准，可与市面上绝大多数同压力等级的高压管线配件通用互换，无需定制专用连接件，降低现场的配件储备成本。
