拖挂式工业污染油净化处理设备设计

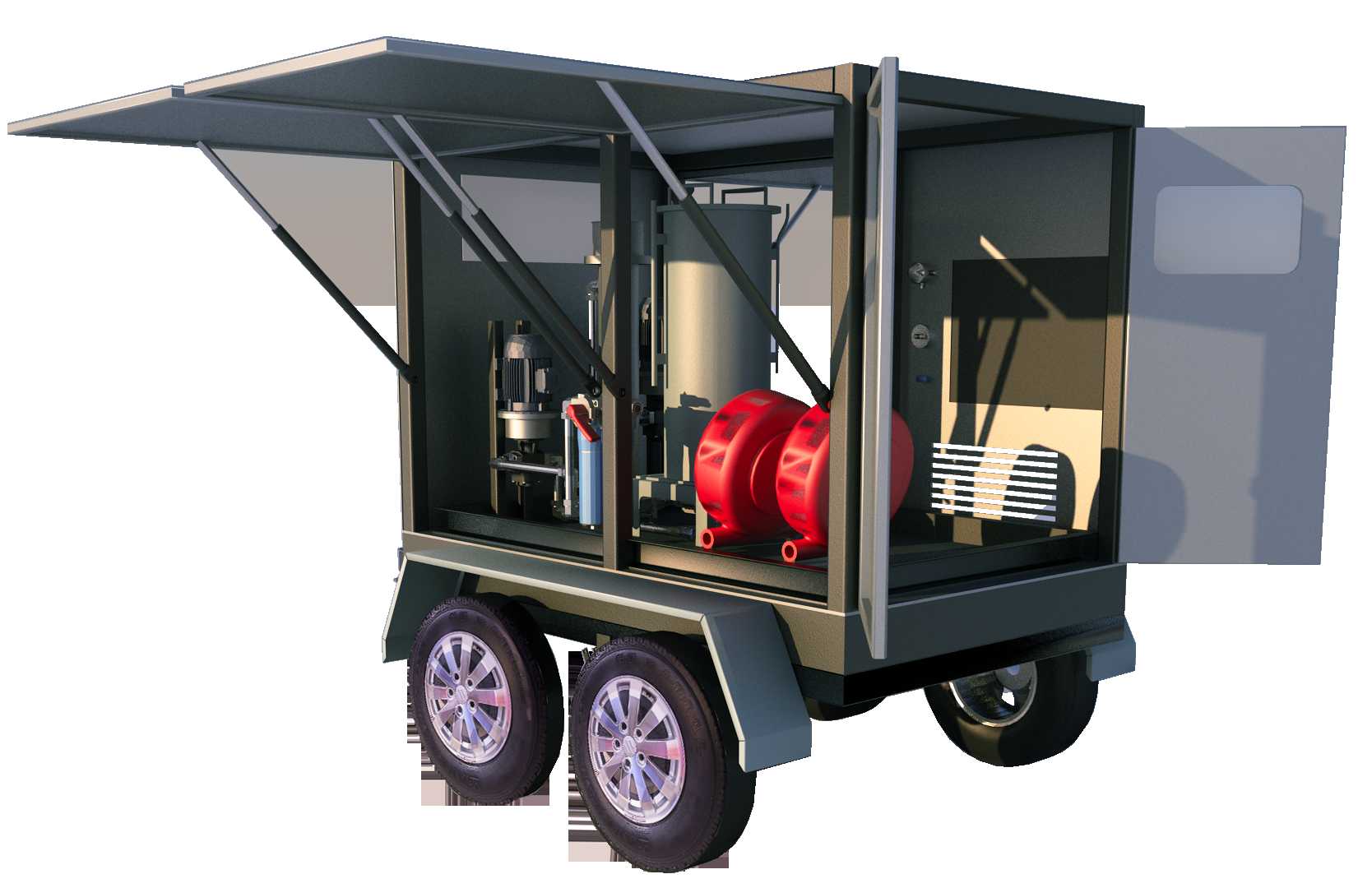

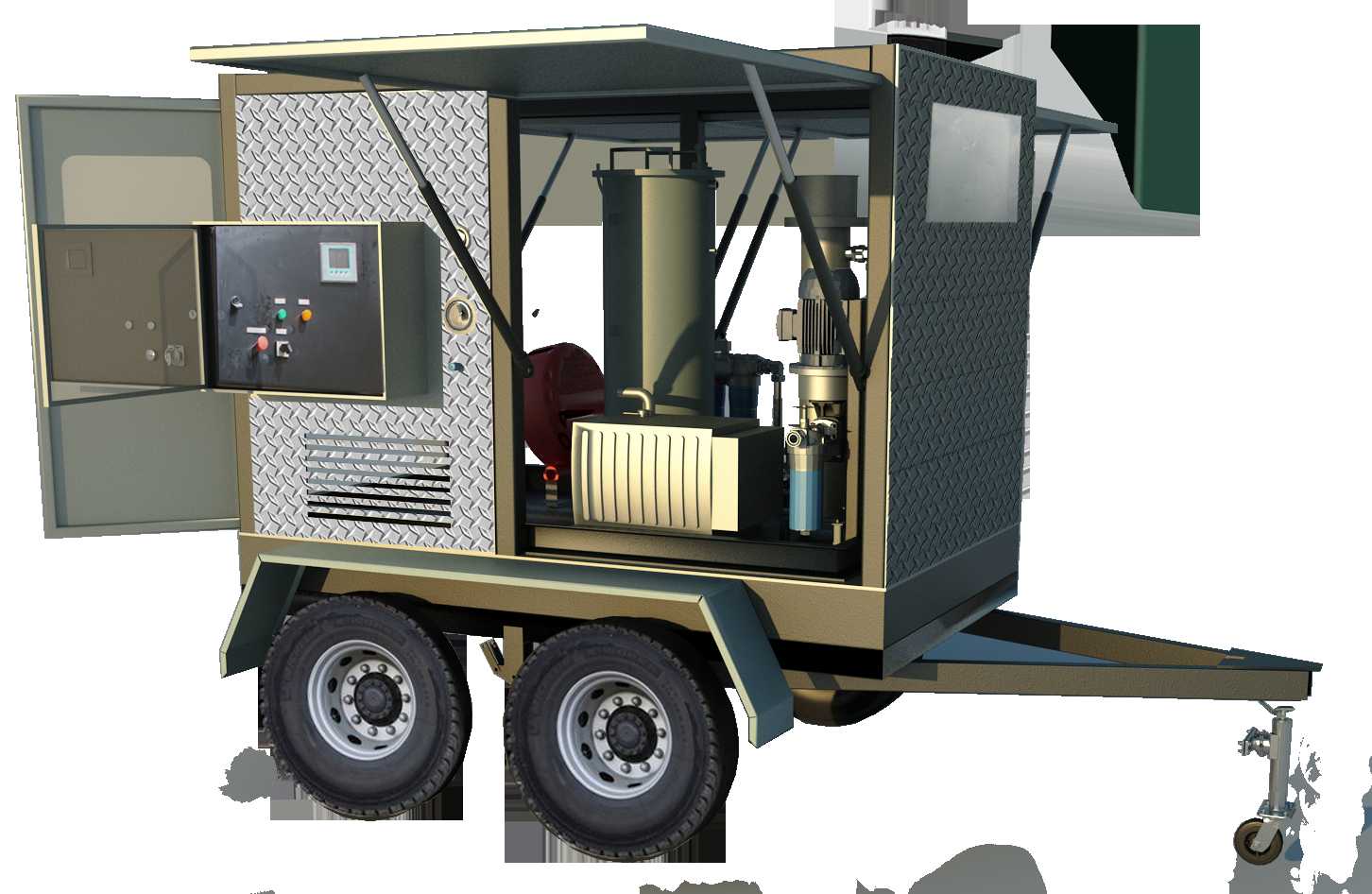

在工业生产运维场景中，液压系统、润滑系统的油液清洁度直接决定了核心生产设备的运行寿命与故障发生率，传统固定式净油设备往往受限于场地管线布局，难以覆盖多车间、户外作业点位的油液处理需求，这款拖挂移动式净油设备正是针对这类跨区域油液净化痛点开发的专用装备。该设备核心用途为净化受污染的工业用油，适配液压油、润滑脂等常见工业介质，额定处理流量可达100lpm，能够快速脱除油液中的固体杂质、游离水分、劣化产物，帮助企业实现废油再生循环利用，大幅降低新油采购成本与废油处置的环保压力。从功能特性来看，设备集成了多级过滤单元、动力输送单元、承压储液腔体，外露的红色软管卷盘可快速收放输油管路，无需额外外接长距离管线即可对接不同高度、不同位置的设备油箱，舱体侧面设置的通风散热结构可保障长时间连续作业时内部动力元件温度处于合理区间，舱门与上掀式遮阳挡雨棚的设计，让设备在户外露天作业时也能为操作区域提供防护，避免雨水、落尘侵入操作界面与管路接口。设计过程中充分考虑了移动作业的实际需求，整体采用拖挂车底盘结构，配置双组承重车轮与牵引连接结构，可通过厂区作业车辆牵引转场，底盘离地间隙预留了足够的通过性，能够适应厂区内不平整路面、减速带等常见路况；舱体框架采用型钢焊接结构，外部覆盖钣金护板，既控制了整体自重，又能为内部精密过滤元件、动力泵组提供足够的防护，避免转场过程中磕碰损坏。设备整体布局遵循操作便利性原则，将管路接口、操作阀门、仪表显示区域集中设置在舱门开启侧，操作人员站在地面即可完成全部接油、启动、参数调节、排渣操作，无需攀爬设备；上掀式棚架采用气撑杆辅助支撑，单人即可快速完成开合，收起后可完全锁闭舱体，满足设备长距离转场运输时的封闭防护要求。从安装边界来看，设备整体为集成式整装结构，到货后无需额外做混凝土基础固定，仅需选择平整坚实的地面停放，刹停驻车轮即可投入使用，外接电源接口设置在舱体侧下方，对接常规工业供电即可启动作业，输油管路预留标准快接接口，可适配不同口径的外接输油软管，无需现场改造管路即可快速对接待处理油液的储油容器，单台设备即可覆盖整个厂区的液压站、润滑系统、工程机械设备的定期油液净化维护需求，有效填补了固定式净油设备的作业覆盖盲区。
