撬装式集成计量加注管路设备结构

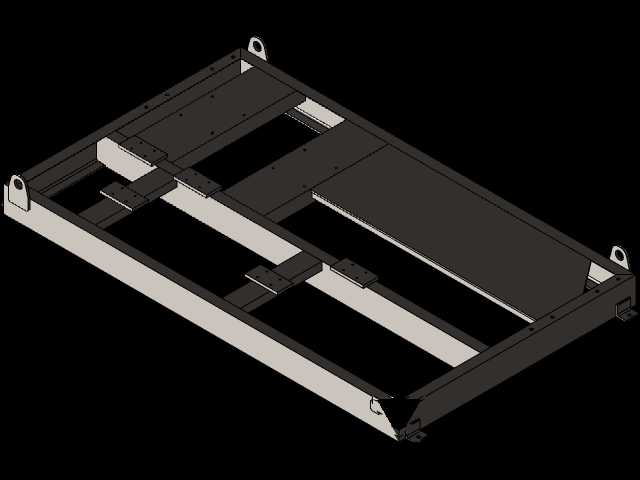

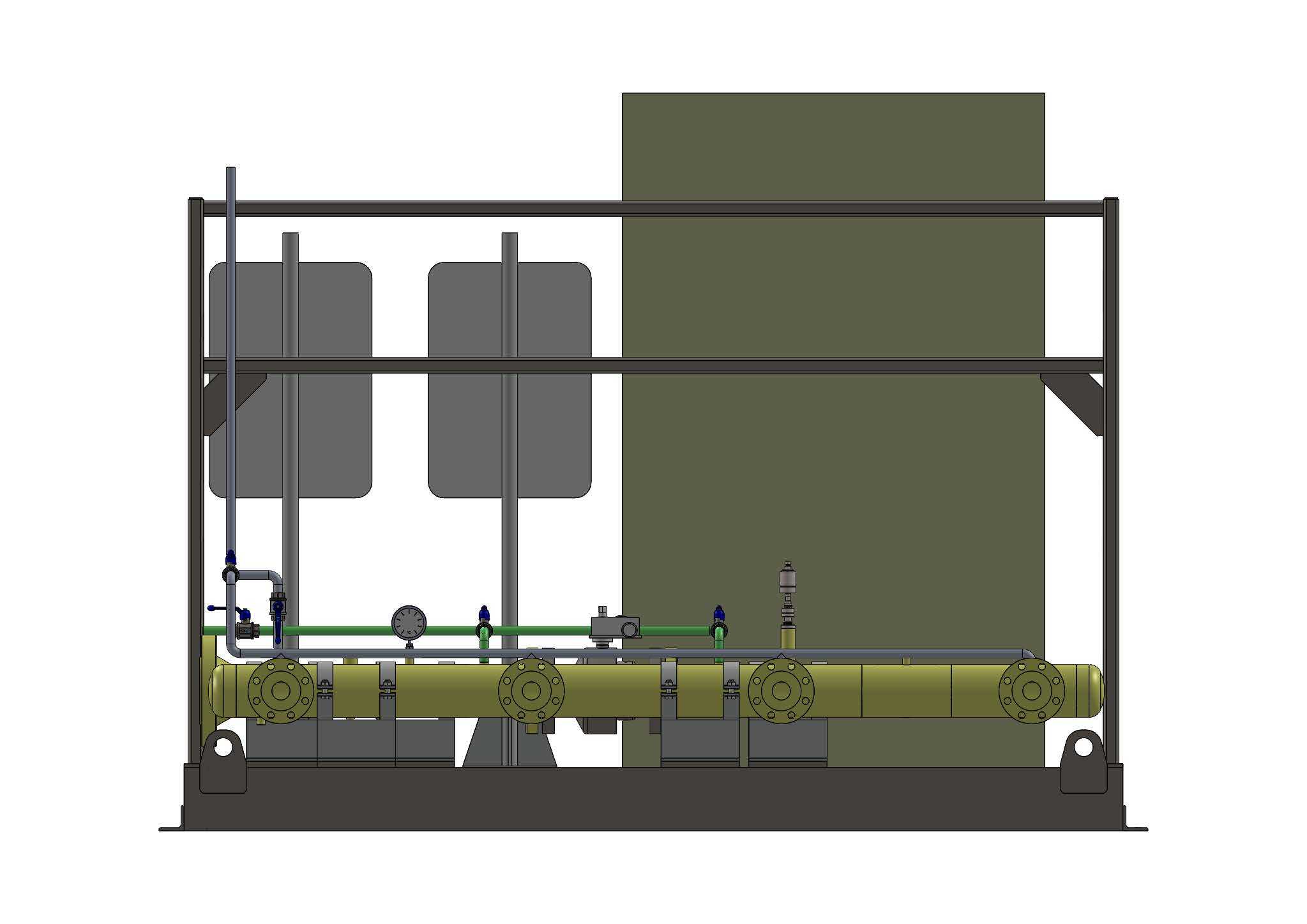

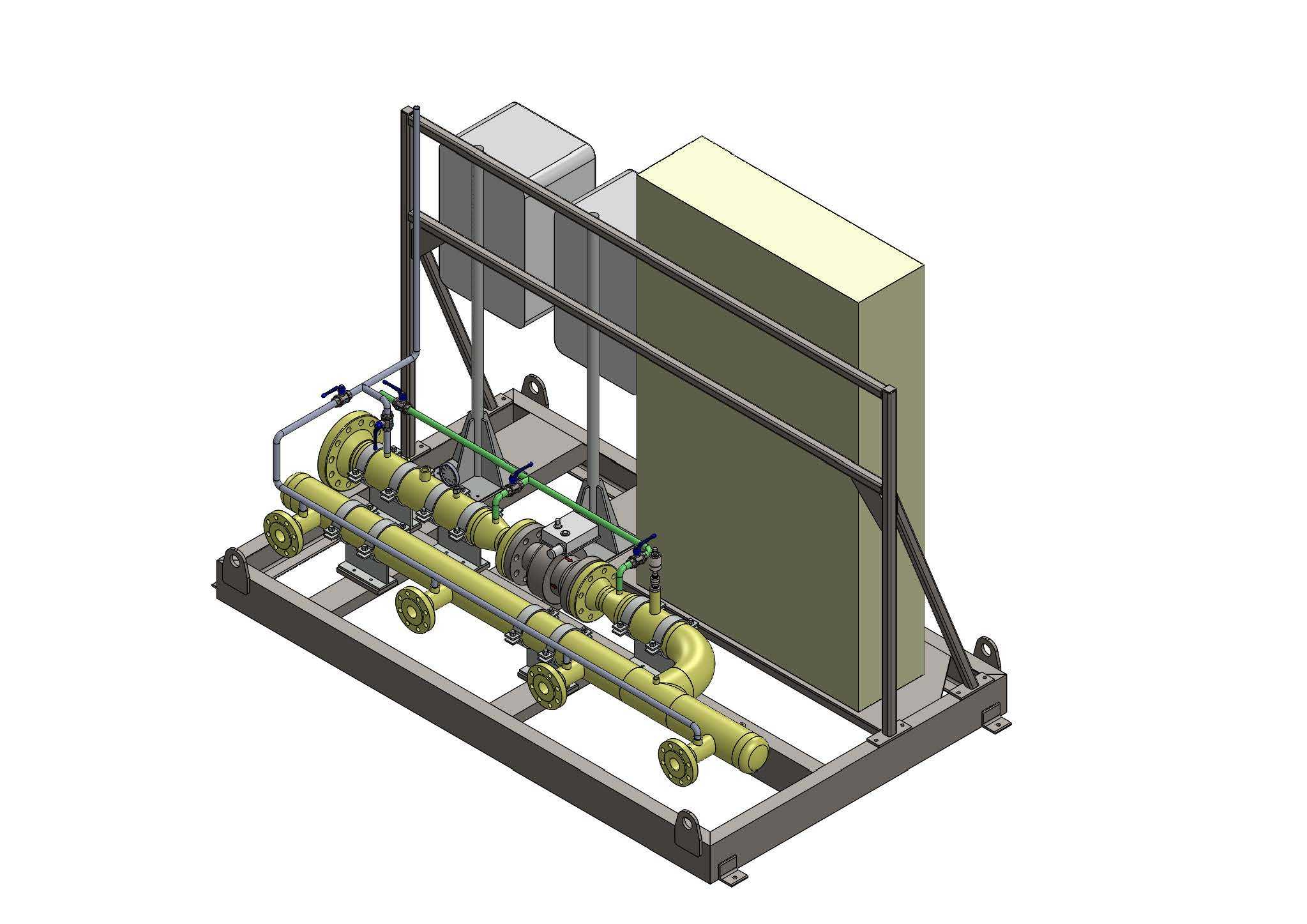

该设备为撬装集成式计量加注装置，主要面向油料、化工流体介质的定量加注作业场景，常见于厂区内部油料补给站、小型油品中转加注点、工程现场临时流体加注工位，可替代分散式管路安装的传统加注设施，实现介质输送、流量计量、通断管控、压力调节的一体化功能，无需现场进行复杂的管路拼接与阀组定位，到场后仅需对接进出介质总管与供电线路即可投入使用。设备整体采用撬装底座承载结构，底座为型钢焊接成型的框架结构，预留有标准吊耳与安装固定孔位，可适配叉车转运、吊装移位等多种场内转运方式，安装边界规整，整体外轮廓无外凸尖锐部件，可直接放置于硬化平整的厂区地面，无需额外浇筑复杂的设备基础，大幅降低现场安装的施工周期与成本。设备的功能核心为分层布置的工艺管路组，主管路采用大通径无缝钢管加工，沿底座长度方向平行排布，支管通过弯头、三通等连接件与主管路连通，管路上依次配置有手动截止阀、流量计量单元、压力检测接口、过滤组件与出口快接接头，可实现介质输送过程中的精准流量计量，实时统计加注介质的总量，同时可通过管路上的阀组实现不同加注支路的切换，满足多工位同时加注或者不同介质切换加注的作业需求。设计过程中充分考虑了日常运维的操作便利性，所有阀门的操作手柄均朝向设备外侧的操作通道方向，操作人员无需探入设备框架内部即可完成阀门启闭操作，计量单元的显示部位预留了充足的观察视野，日常巡检时可直接读取计量数据；设备后侧的立式柜体为电控与仪表集成舱，将计量信号采集模块、线路保护组件统一收纳在柜体内部，避免管路渗漏的介质侵蚀电气元件，同时柜体采用密封式设计，可适配户外露天放置的防雨防尘需求。框架式防护支架沿底座四周布置，既可以对管路、阀组与电控柜体形成侧向防护，避免转运或者现场作业时的碰撞损伤，同时支架预留有外护板安装点位，后期可根据使用需求加装保温层或者防护外板，适配低温环境下的介质防冻需求。管路连接部位全部采用法兰与密封件配合的连接方式，相比焊接连接更便于后期易损阀件的拆卸更换，降低运维检修的难度，管路上的支撑管卡全部采用可调式结构，可在安装调试阶段微调管路的同轴度，消除管路装配应力，避免长期运行过程中出现应力变形导致的渗漏问题。
