高精度燃气轮机叶轮结构设计

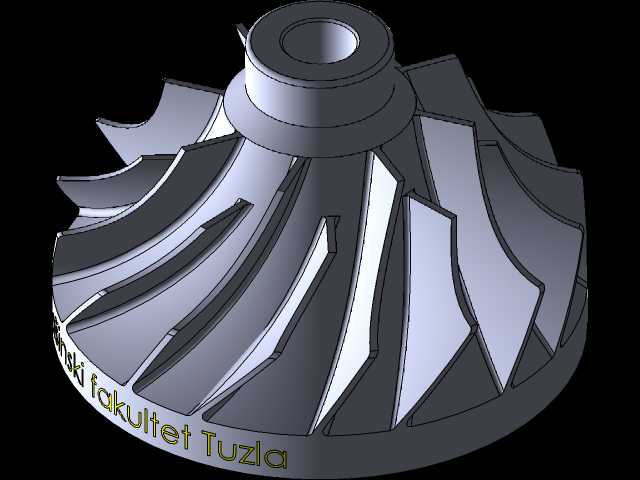

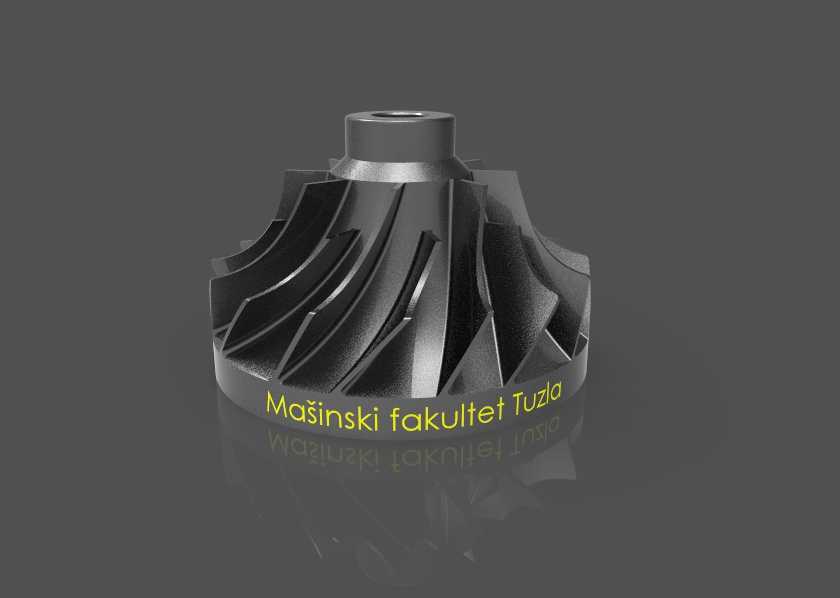

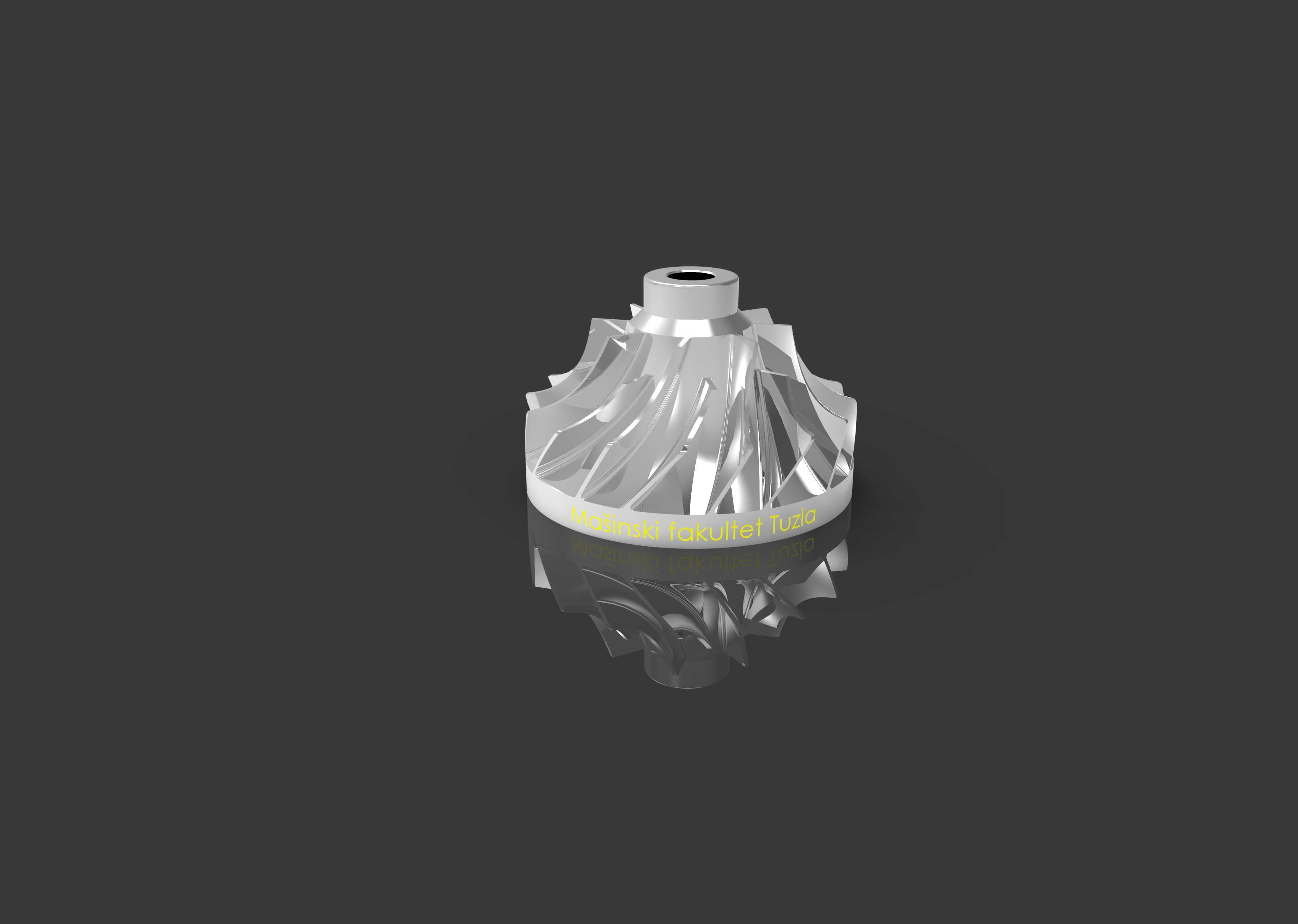

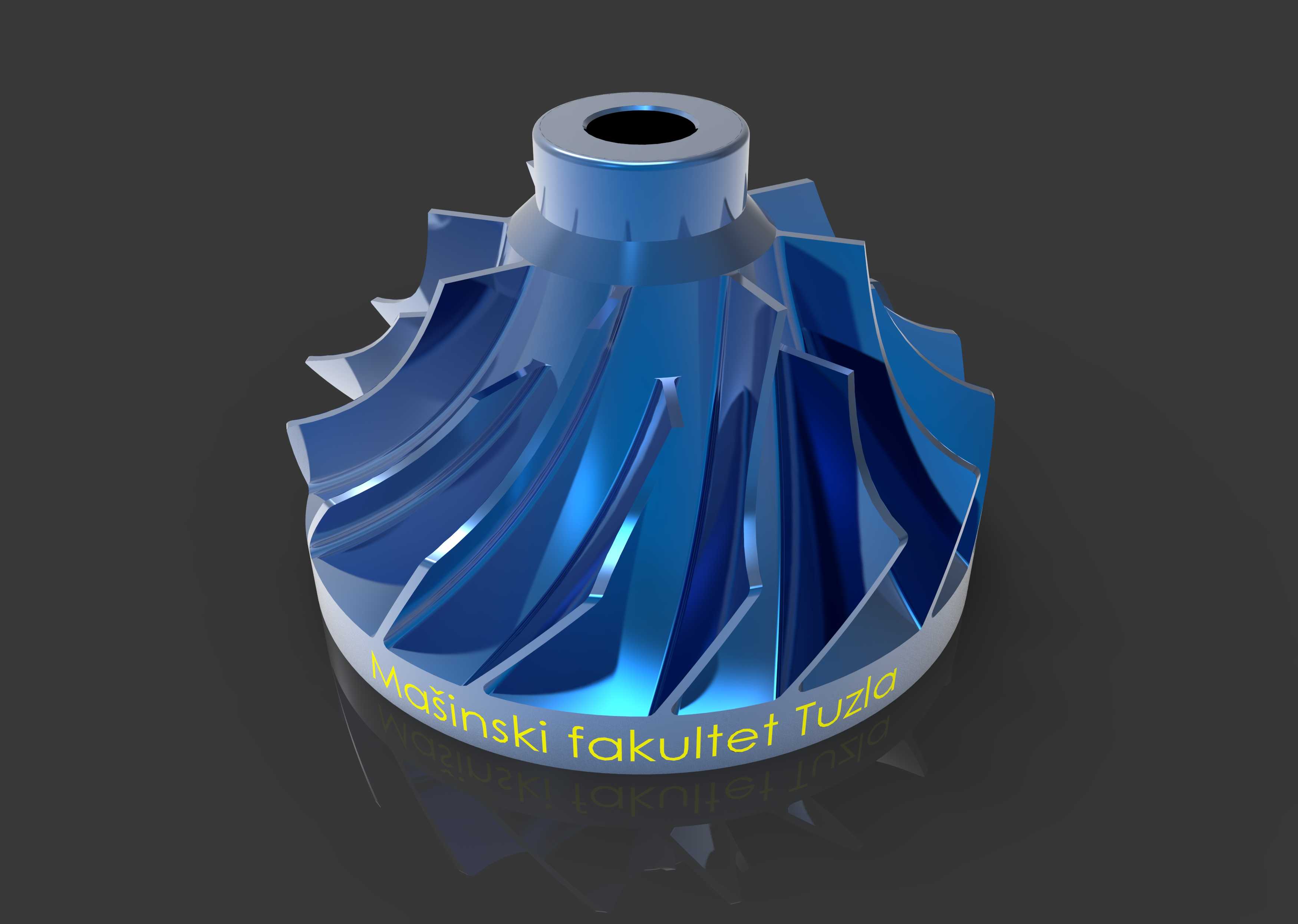

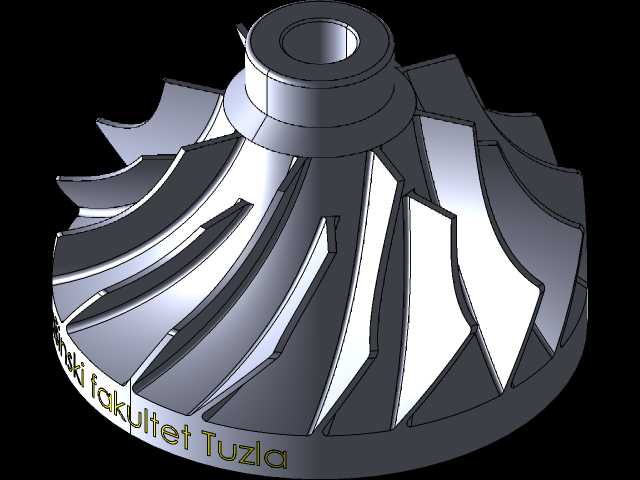

燃气轮机叶轮作为透平动力系统的核心做功部件，广泛应用于分布式能源发电、航空航天辅助动力、工业驱动装置、船舶动力系统等多个工业场景，是将高温高压燃气的内能转化为旋转机械能的关键载体，其设计精度直接决定整套动力设备的能量转换效率与运行稳定性。在实际工况中，叶轮需要长期承受600至1200摄氏度的高温燃气冲刷，同时承受每分钟上万转带来的巨大离心载荷，以及启停过程中的交变热应力，因此其结构设计需要同时兼顾气动性能、结构强度与材料适配性。这款叶轮采用长短叶片交错布置的结构形式，长叶片负责主要的气流导向与能量捕获，短叶片则用于优化叶道内的流场分布，抑制气流在叶根区域的分离涡产生，降低二次流损失，提升整级叶轮的做功效率。叶片型线采用三元流动理论设计，沿叶高方向存在连续的扭转变形，从叶根到叶顶的安装角、弦长、厚度均呈现渐变特征，能够适配不同半径处的气流速度三角形，保证气流沿叶道顺畅流动，减少流动过程中的撞击损失与尾迹损失。叶轮的轮盘部分采用等强度设计思路，从中心轮毂处向外缘逐渐减薄，在保证整体结构刚度的前提下尽可能降低轮盘自身重量，减小高速旋转时的离心应力集中，中心位置设置标准的轴孔与键槽结构，能够与配套的涡轮主轴实现过盈配合加键连接的双重固定，保证扭矩传递的可靠性，安装时需要严格控制轴孔的配合公差，确保叶轮的动平衡精度满足高速旋转要求，避免运行过程中出现异常振动。叶片与轮盘采用整体铣制的一体化结构设计，消除了传统装配式叶片的连接间隙，避免了高温工况下连接部位的应力松弛与微动磨损，大幅提升了叶轮的整体结构强度与疲劳寿命，能够适应频繁启停的变工况运行需求。叶根部位采用大圆角过渡设计，有效降低叶根与轮盘连接处的应力集中系数，避免长期交变载荷下出现疲劳裂纹。叶轮的外缘轮廓与相邻的导叶、机匣保持精准的间隙配合，间隙值控制在合理范围内，既避免旋转过程中叶片与机匣发生碰磨，又尽可能减少叶顶间隙的漏气损失，提升整体能量转换效率。在实际装配过程中，该叶轮需要经过严格的动平衡校正，在叶顶位置预留平衡去重区域，确保高速旋转时的振动值控制在允许范围内，同时配套的冷却流道设计能够在运行时引入冷却气流对叶根与轮盘进行降温，保证金属材料在高温环境下保持足够的力学性能，延长部件的服役周期。
