涡轮增压器空气压缩核心部件结构

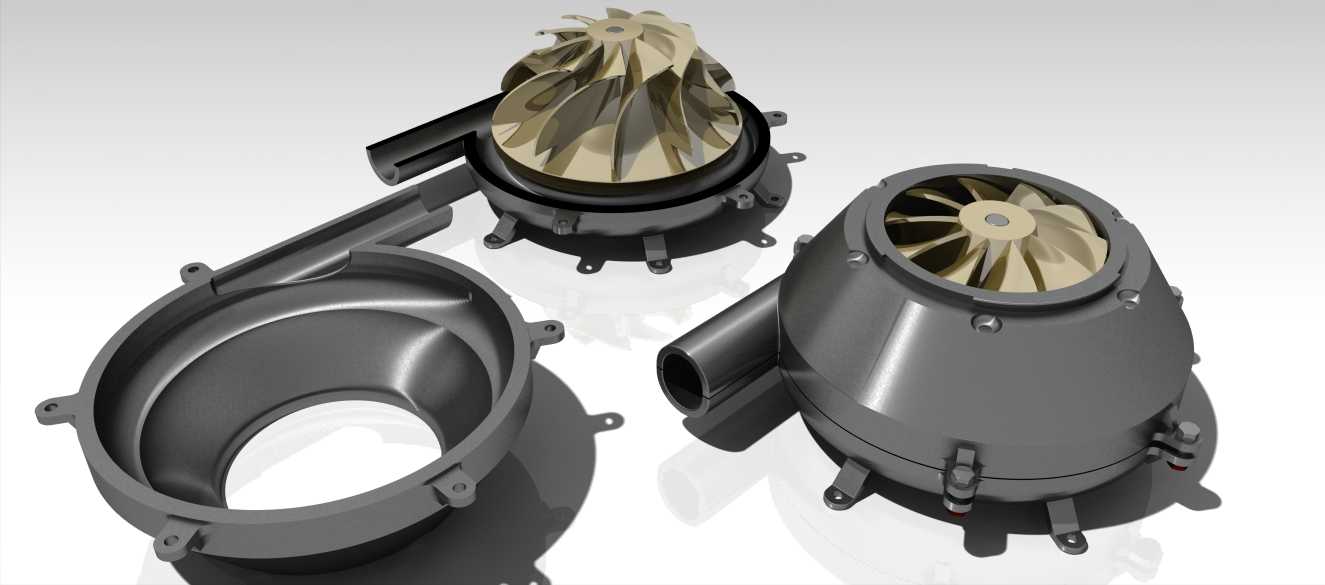

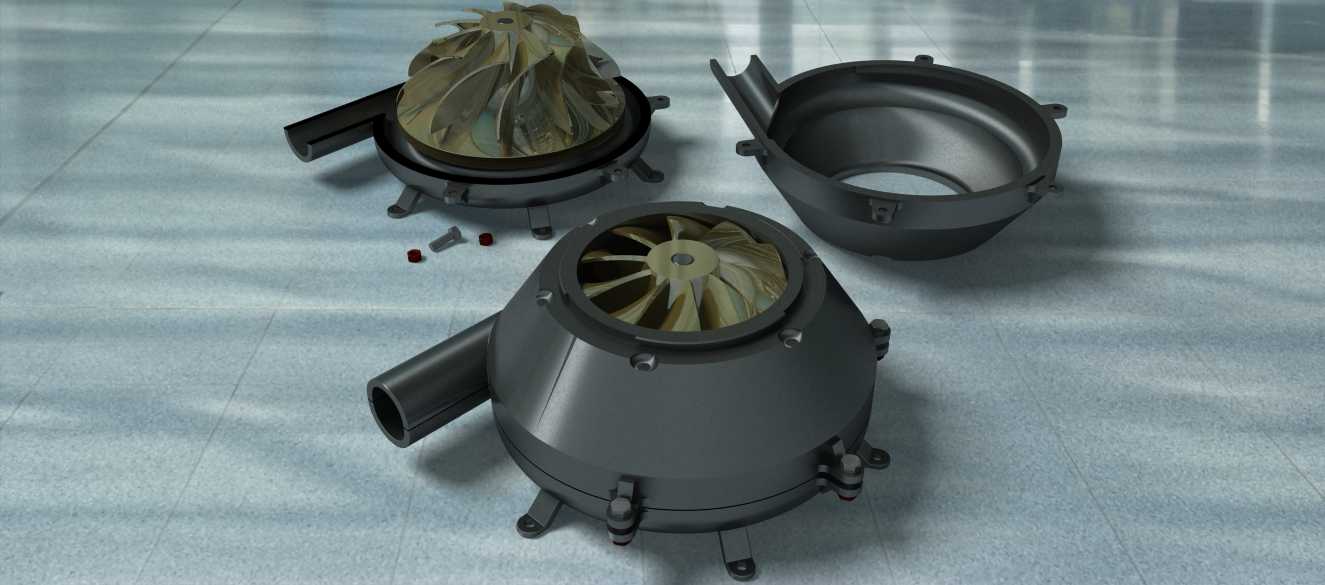

该模型还原的涡轮增压器空气压缩单元，广泛应用于车用动力系统、小型工业气源设备、航空辅助动力单元等场景，核心作用是通过叶轮的高速旋转对进入的空气进行预压缩，提升进入燃烧室的空气密度，在不增加发动机排量的前提下大幅提升动力输出效率，同时优化燃油燃烧充分度，降低尾气排放中的颗粒物含量。从实际用途来看，这套压缩端结构是涡轮增压器的进气侧核心，承担着空气导入、动能转换、压力提升、气流导向的全流程功能，外部壳体既要形成封闭的气流流道，避免压缩过程中的气压泄漏，也要承担叶轮组件的安装定位、与整车进气管路的对接固定、运行过程中的散热与振动缓冲作用。从功能特性来看，模型还原了闭式叶轮的曲面叶片结构，叶片的扭曲角度经过流体力学优化，能够在高转速下将进气的轴向流动顺畅转换为径向离心流动，减少气流在叶轮内部的紊流损失；蜗壳型的壳体流道采用渐扩式截面设计，能够将叶轮甩出的高速气流的动能逐步转换为压力能，保证输出压缩空气的压力稳定性；壳体上预留的安装支脚、接口定位结构，完全匹配实际装配的边界要求，可直接用于装配干涉校验、流场仿真分析的基础模型。设计思路上，整套结构围绕高转速运行的可靠性展开，叶轮与壳体之间预留了合理的运转间隙，既避免高速旋转下的动静部件碰擦，又尽可能减少间隙漏气损失；壳体的分体式结构设计，方便叶轮组件的装配与后期维护，对接部位的密封结构预留位置，能够保证高压工况下的密封性能。外形尺寸与安装边界方面，模型还原的压缩端整体为类圆柱蜗壳结构，侧向进气接口、径向出气接口的位置与尺寸比例符合通用小排量增压设备的安装规范，底部的三个安装支脚呈三角分布，能够保证安装后的结构稳定性，支脚上的固定孔位尺寸、接口的管径比例均参考实际量产产品设计，可直接用于教学演示、结构方案验证、产品改型设计的参考载体，帮助设计人员快速理解涡轮压缩端的气流走向、部件配合关系、安装定位逻辑，减少前期方案设计的重复建模工作量。
