横流卧式管壳式换热设备结构设计

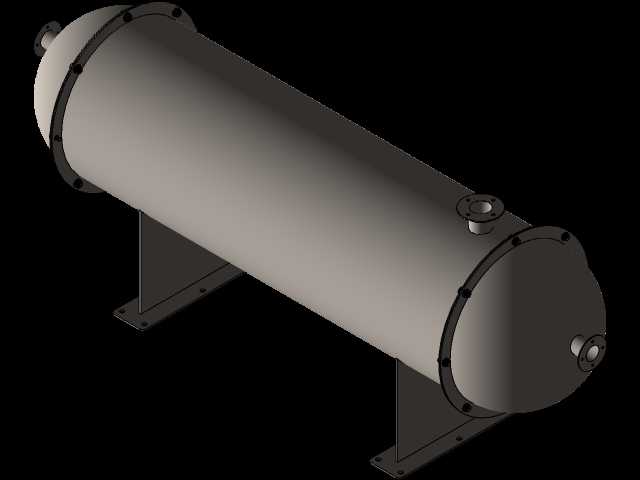

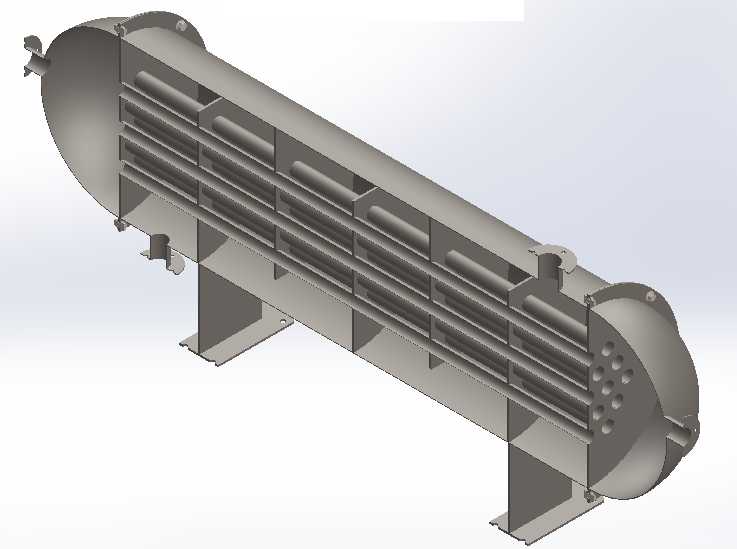

该横流卧式换热设备主要应用于石油炼化、化工生产、暖通空调集中供能、工业循环水系统、食品加工灭菌、制药工艺温控等场景，作为冷热流体热量传递的核心设备，可实现不同温度流体间的高效热量交换，既可以满足工艺介质的加热、冷却、冷凝、蒸发等温控需求，也可用于工业余热回收环节，将生产过程中废弃的流体热量传递给待预热介质，降低生产环节的能源消耗，提升整体能源利用效率。设备采用卧式横流结构设计，壳程流体横向冲刷管束区域，相较于传统纵向流结构，横流形态可大幅提升流体在壳程的湍流程度，有效减薄管束表面的流体边界层厚度，降低换热热阻，提升整体换热效率，同时卧式布置的形式可降低设备安装的垂直空间占用，适配多数工业厂房的层高限制，也便于后期运维人员对管束、管箱、密封结构进行检修与清理。设备整体采用圆筒形承压壳体结构，两端配置可拆卸式管箱结构，管板位置固定多组平行排布的换热管束，壳程内部设置多组折流挡板，既可以对横流的壳程流体进行导流，避免流体出现流动死区，保证所有换热管表面都能被流体充分冲刷，也可以对长跨度的换热管束起到支撑作用，避免设备运行过程中管束受流体冲击产生振动变形，延长设备整体使用寿命。壳体下方配置两组对称分布的鞍式支座，可将设备重量均匀传递至安装基础，支座位置预留标准安装螺栓孔位，安装时需保证基础平面的水平度偏差在允许范围内，避免设备壳体受附加应力影响出现密封泄漏问题。设备的管程、壳程介质进出口分别设置在壳体两端的管箱与壳体侧部位置，进出口接口采用标准法兰连接结构，可直接对接工业现场的工艺管道，安装时需根据介质流向匹配对应接口，避免接反影响换热效果。设计过程中充分考虑了不同工况下的热胀冷缩补偿需求，管束与管板的连接采用可靠的胀焊结合工艺，既保证密封性能，也可承受不同温度下的应力变形，设备的壳体壁厚、管束间距、折流板间距均经过流体仿真与热力计算优化，在保证换热效率的同时，尽可能降低壳程与管程的流体阻力，减少配套输送泵的能耗损失。
