氨溶液吸收式制冷机组集成结构设计

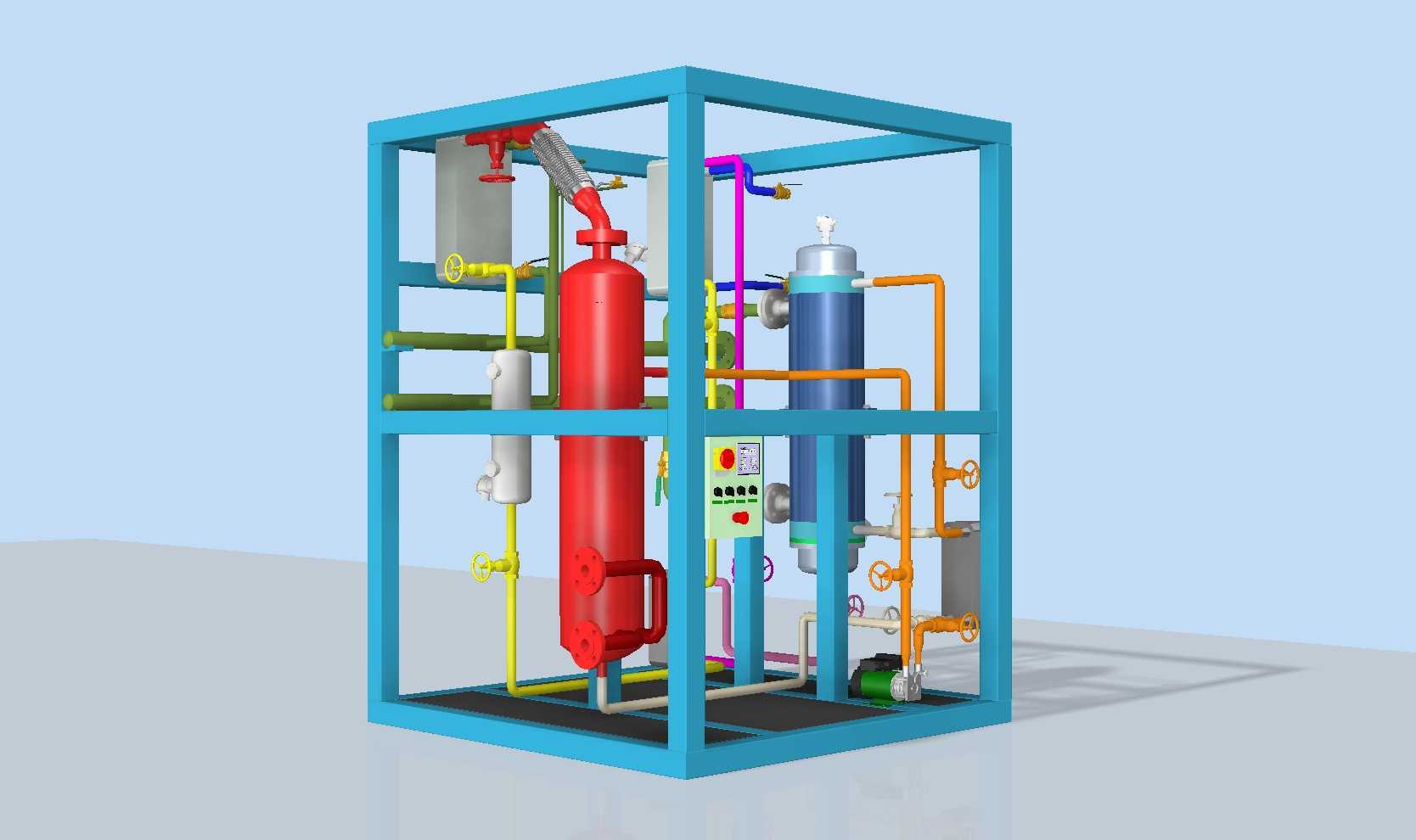

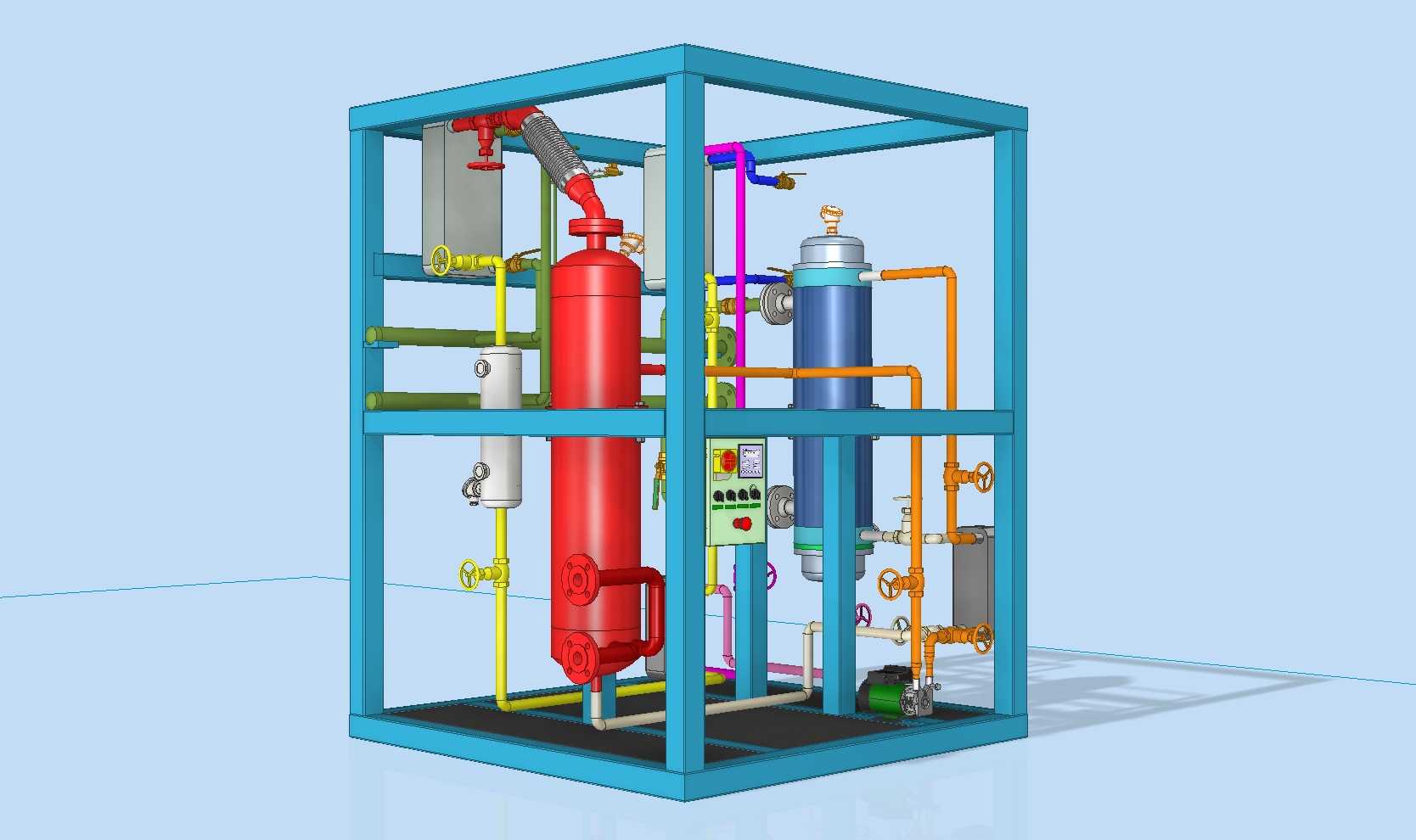

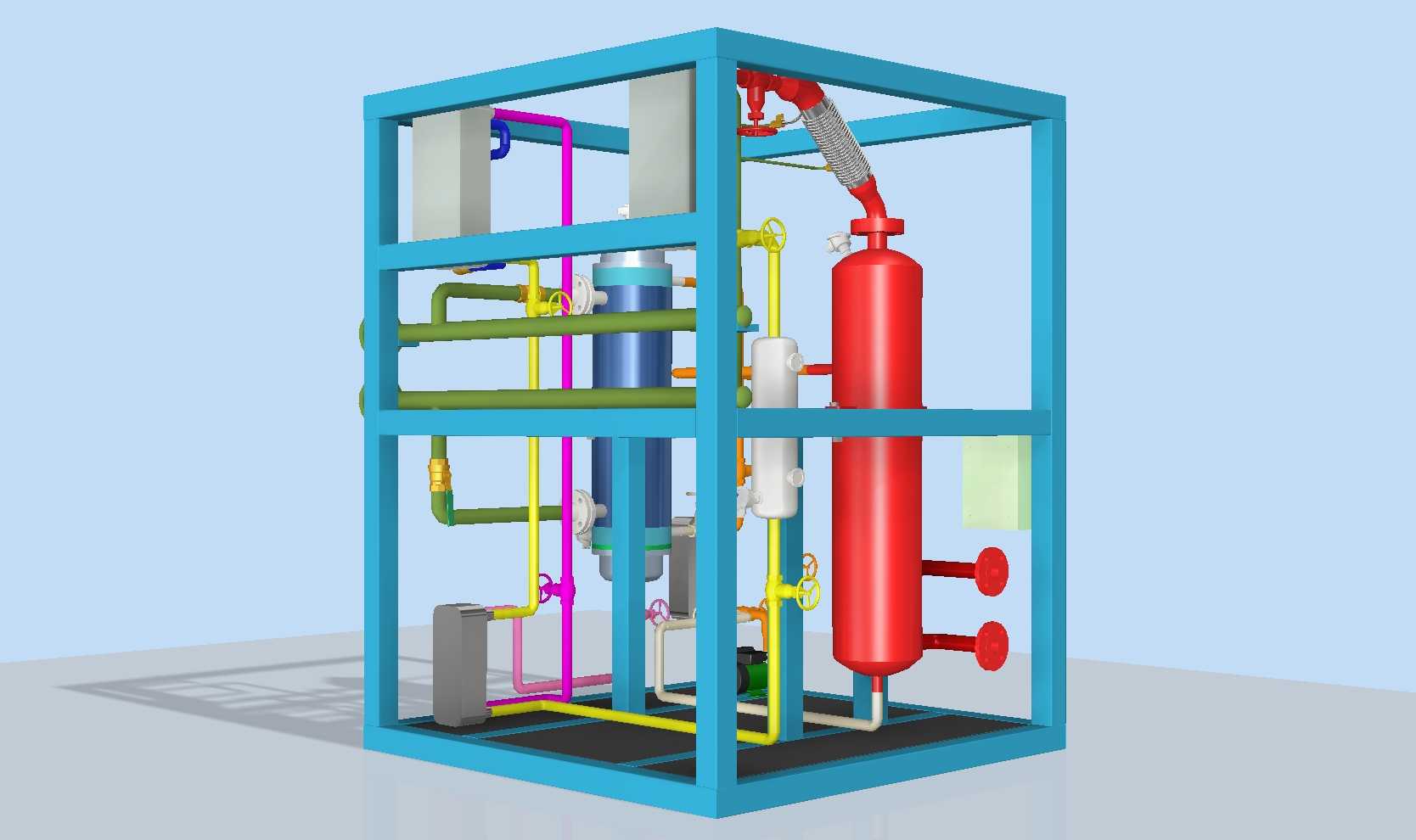

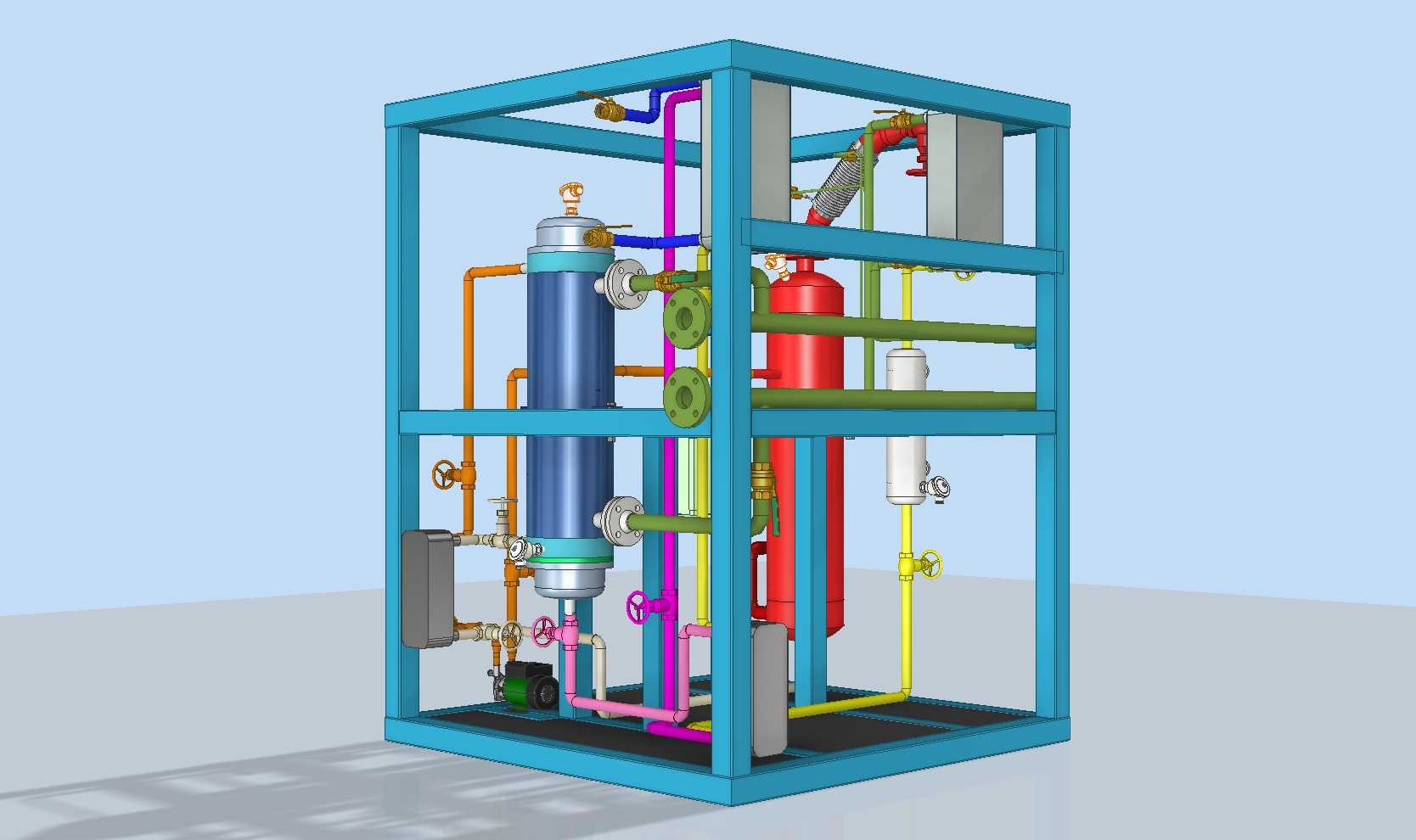

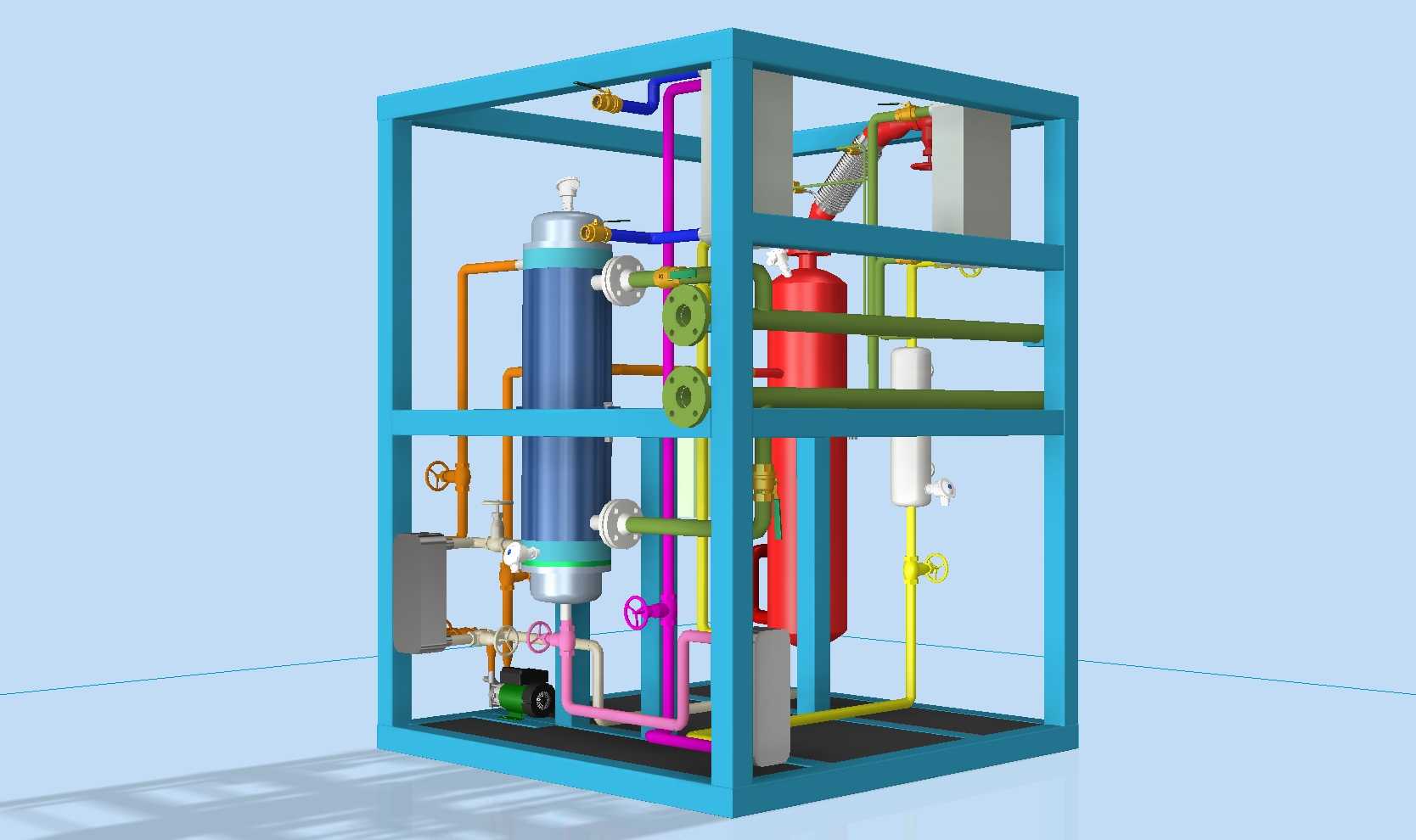

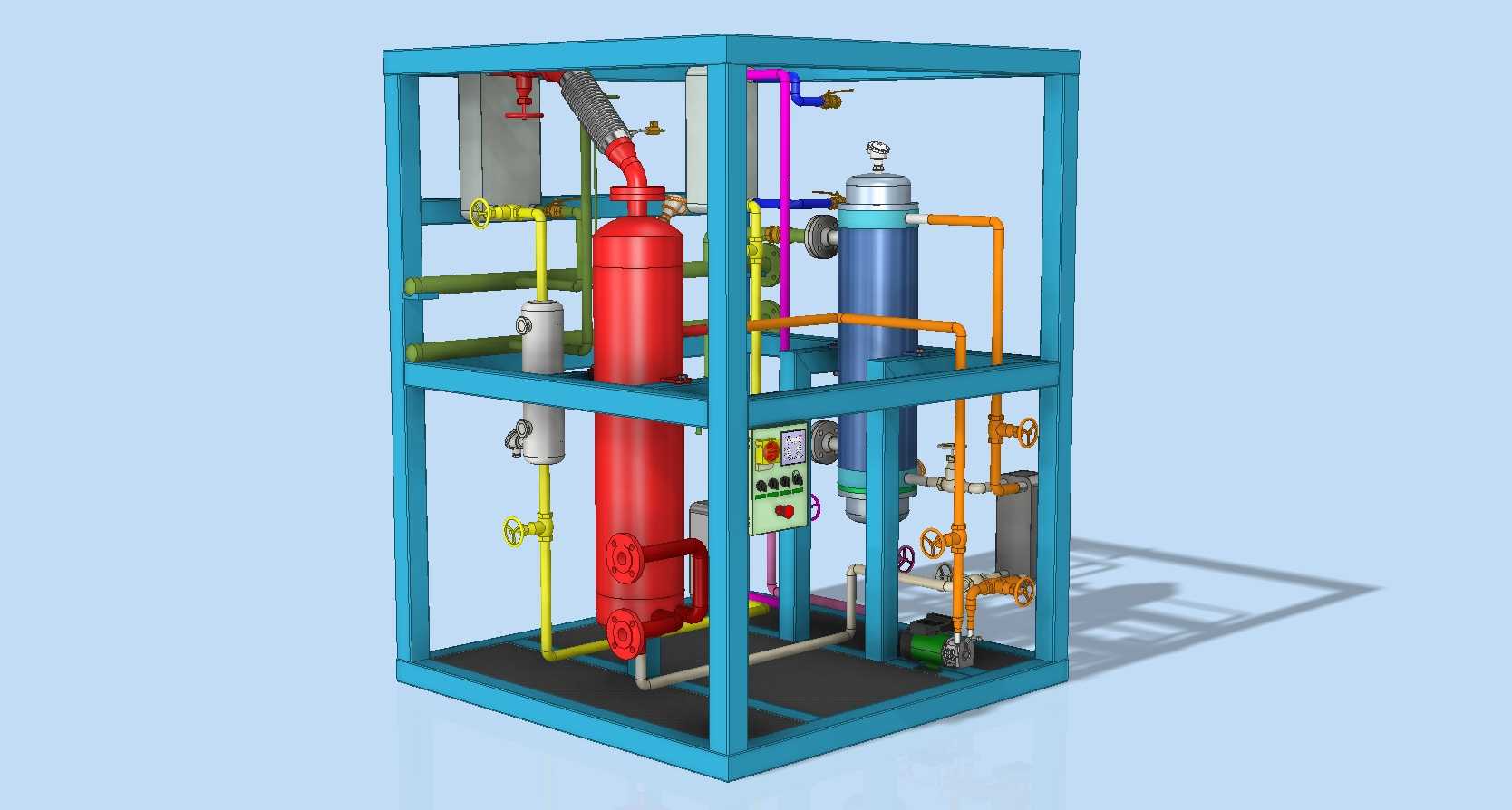

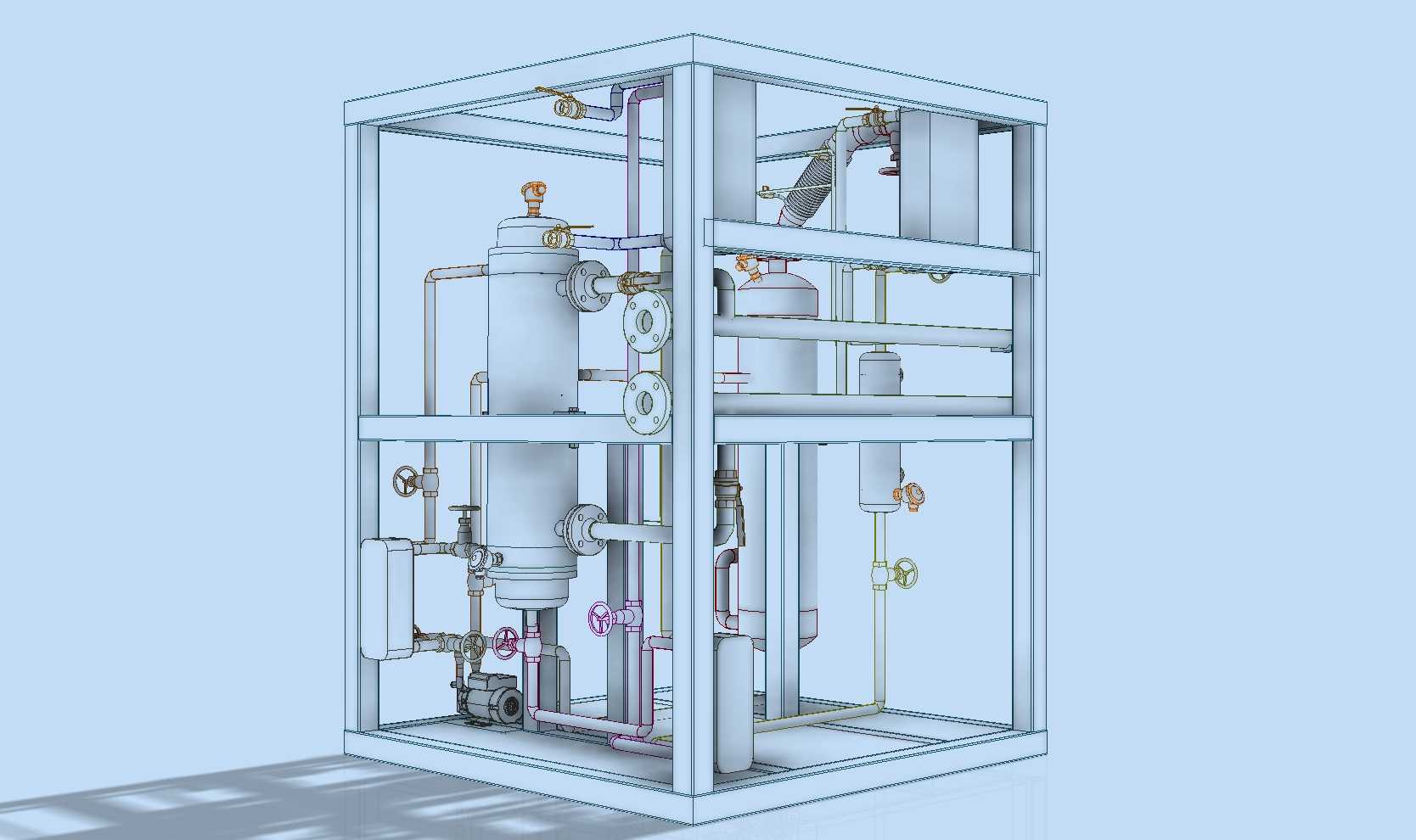

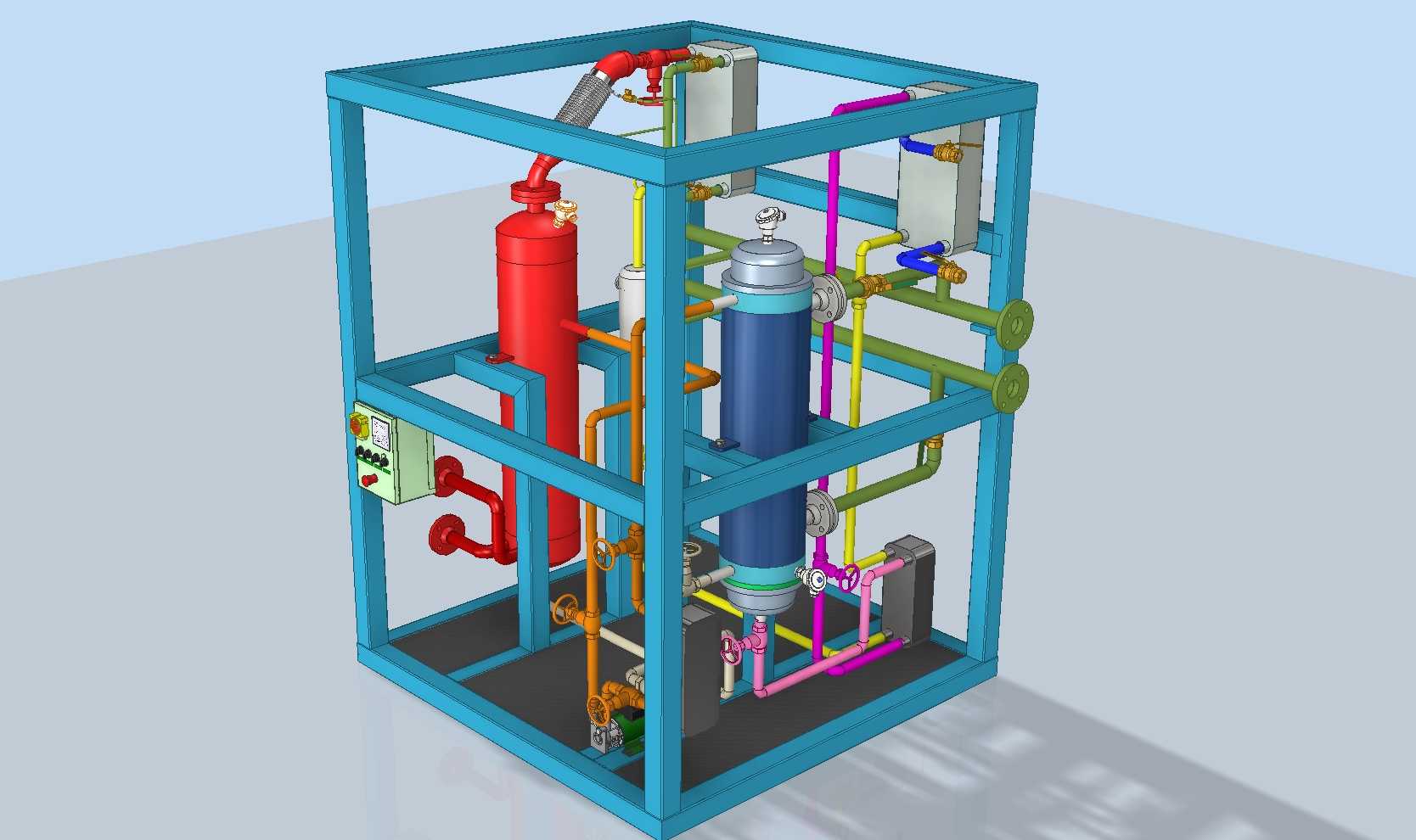

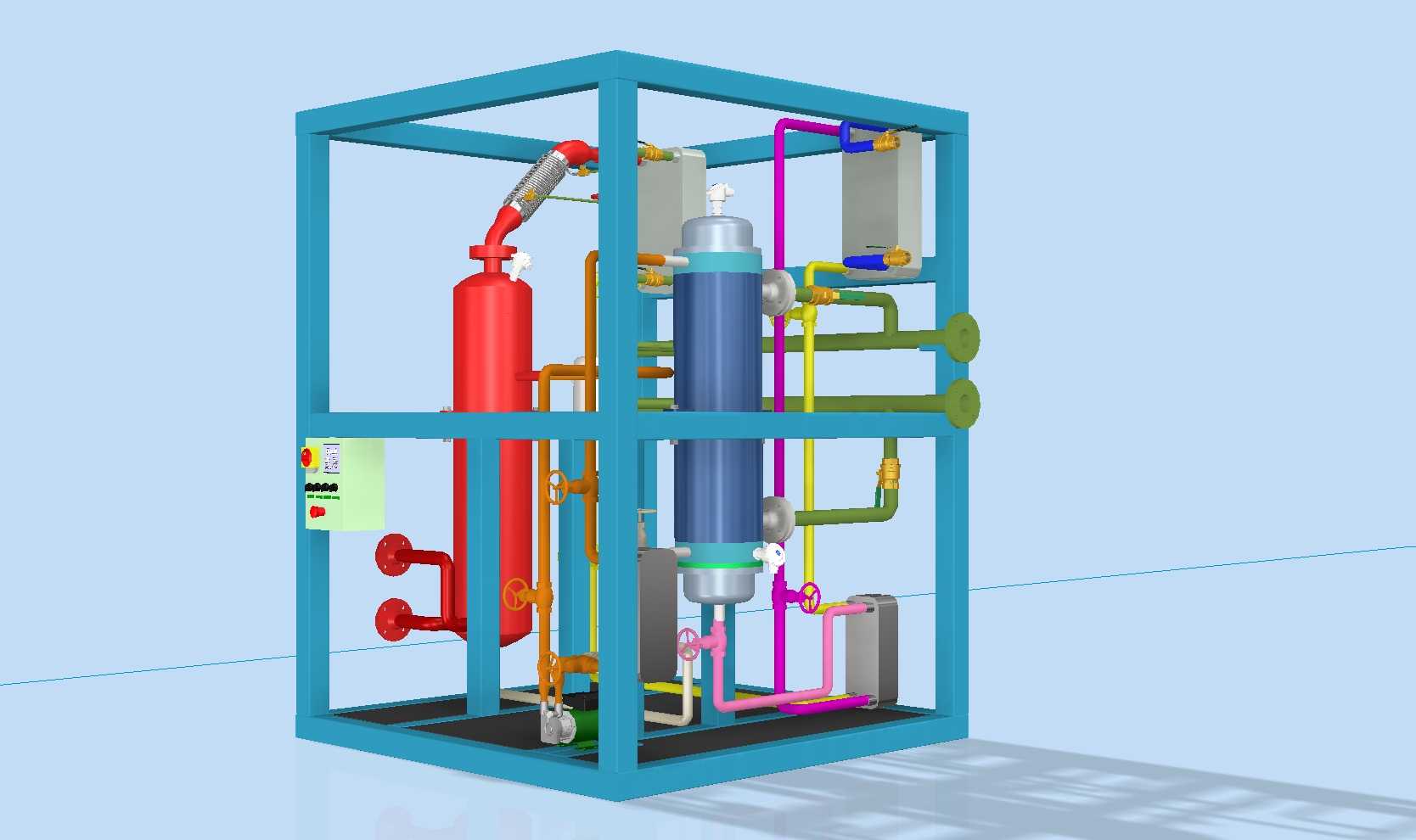

该吸收式制冷设备主要面向无充足电力供应、存在余热可回收利用的工业生产场景与商用供冷场景，可广泛应用于化工生产流程余热处理、偏远区域分布式供冷、中小型商用建筑空调配套等领域，依靠工质对的吸收解析循环实现制冷效果，无需依赖大规格电力驱动的压缩单元，可有效利用低品位热能完成制冷循环，大幅降低供冷环节的电力消耗与运行成本。设备整体采用撬装式框架集成设计，将核心换热罐体、工质输送管路、控制组件、阀组部件全部整合在统一的钢制框架内部，框架采用标准化方管焊接成型，预留有统一的吊装点位与安装固定孔位，整体安装边界规整，无需现场进行复杂的管路拼接作业，仅需对接外部热源、冷源输送管路与供冷输出管路即可投入运行，大幅缩短现场安装调试的周期。设备核心功能依托氨-水溶液的工质特性实现，红色立式罐体为核心发生与精馏单元，负责完成工质的加热解析、精馏提纯过程，蓝色立式罐体为冷凝与蒸发换热单元，负责完成高压气态工质的冷凝、节流降压后的蒸发吸热过程，不同颜色的管路分别对应高压气态工质、低压液态工质、稀溶液、浓溶液的输送路径，管路上配置有截止阀、视液镜、过滤组件，可实时观测工质流动状态，方便运行过程中的工况调节与故障排查。设计过程中充分考虑了设备运行的稳定性与维护便捷性，框架分层布局将重型罐体布置在框架下层区域，降低设备整体重心，提升运行与运输过程中的稳定性，上层预留充足的操作空间，方便阀组调节与组件检修；控制箱布置在框架中部易操作的高度位置，集成了压力显示、温度显示与运行控制按钮，操作人员无需额外搭建操作平台即可完成日常工况调整；管路走向采用沿框架敷设的设计，避免管路悬空带来的振动磨损问题，同时预留有管路热胀冷缩的补偿余量，适配不同运行温度下的管路形变需求。设备底部设置有统一的承托底板，可承接运行过程中可能产生的工质滴漏，避免对安装场地造成污染，整体结构紧凑，在有限的空间内完成了全套制冷循环的功能集成，既可以作为独立供冷单元单独使用，也可以作为大型冷站的模块化组成单元，多台并联实现更大范围的供冷覆盖。
