双回路盐水冷却制冷机组结构设计

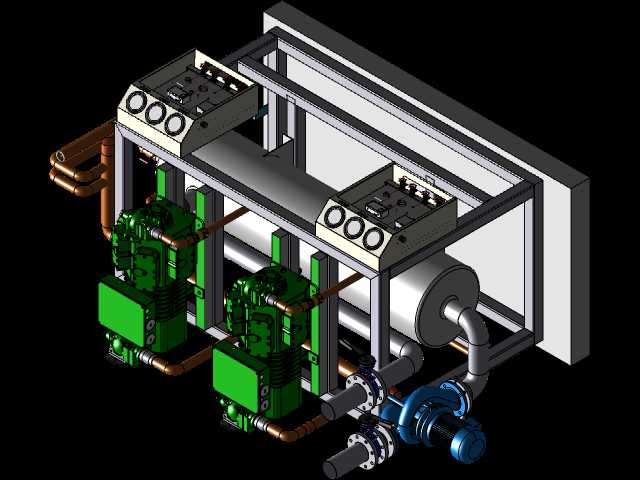

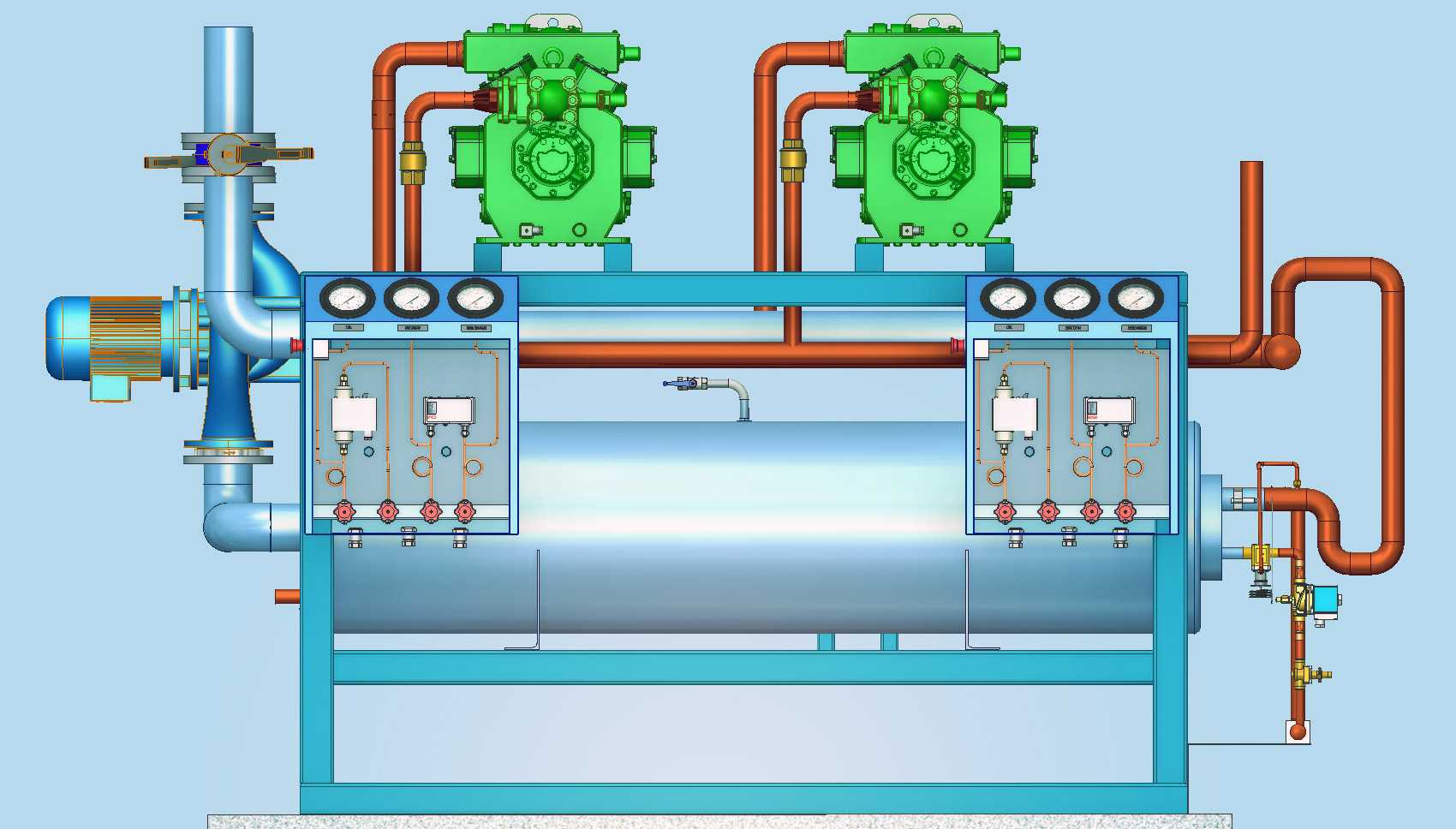

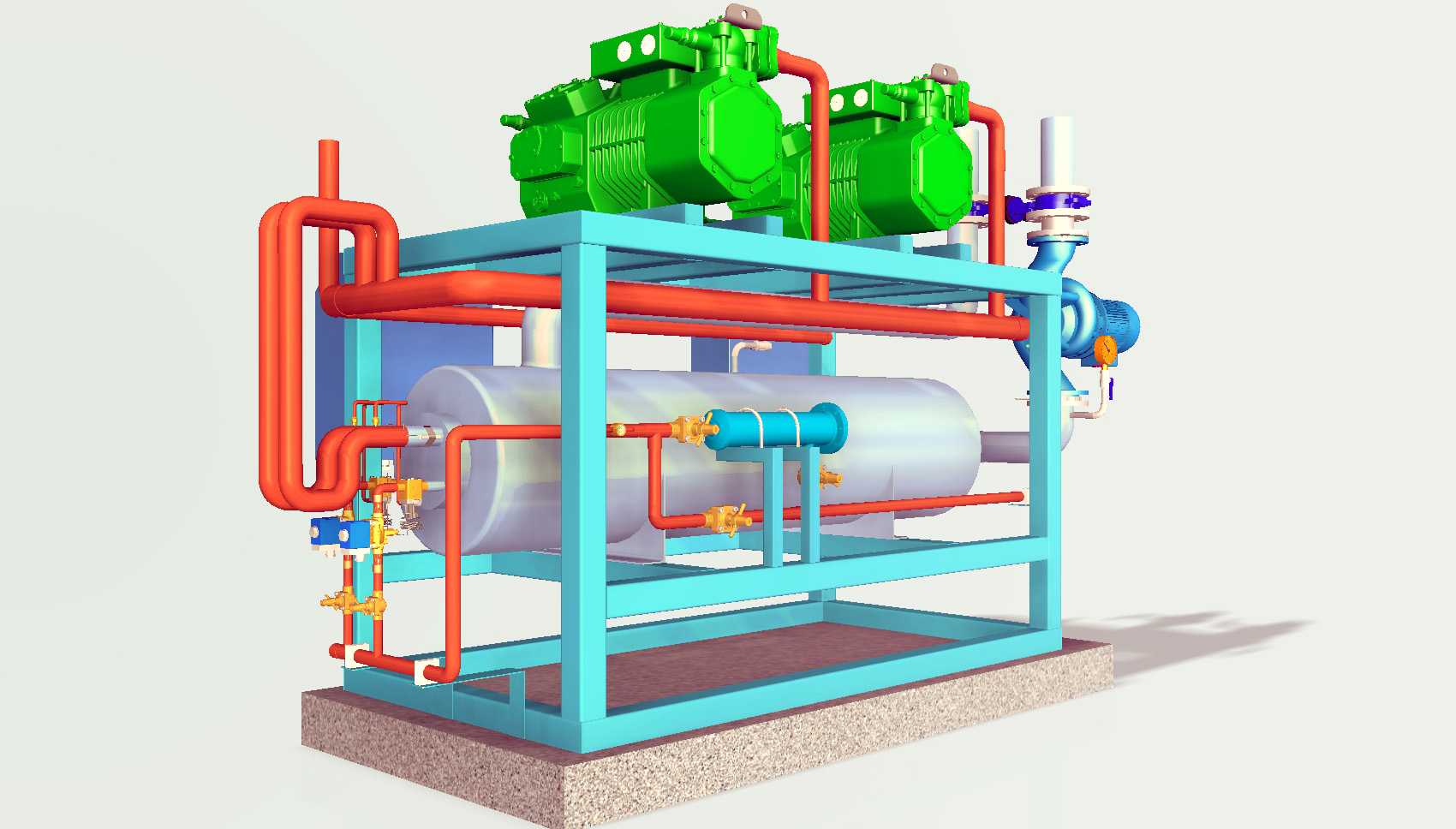

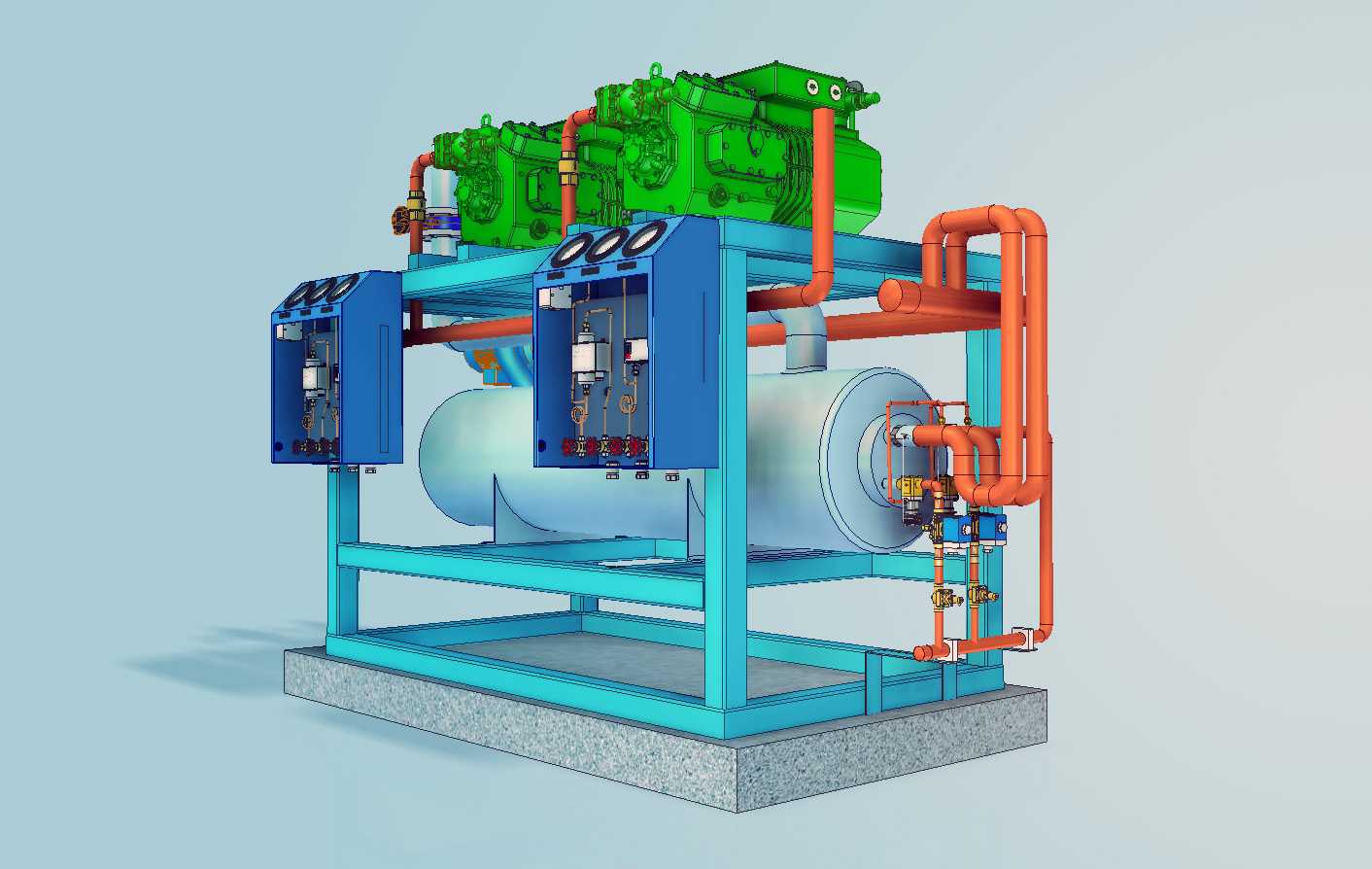

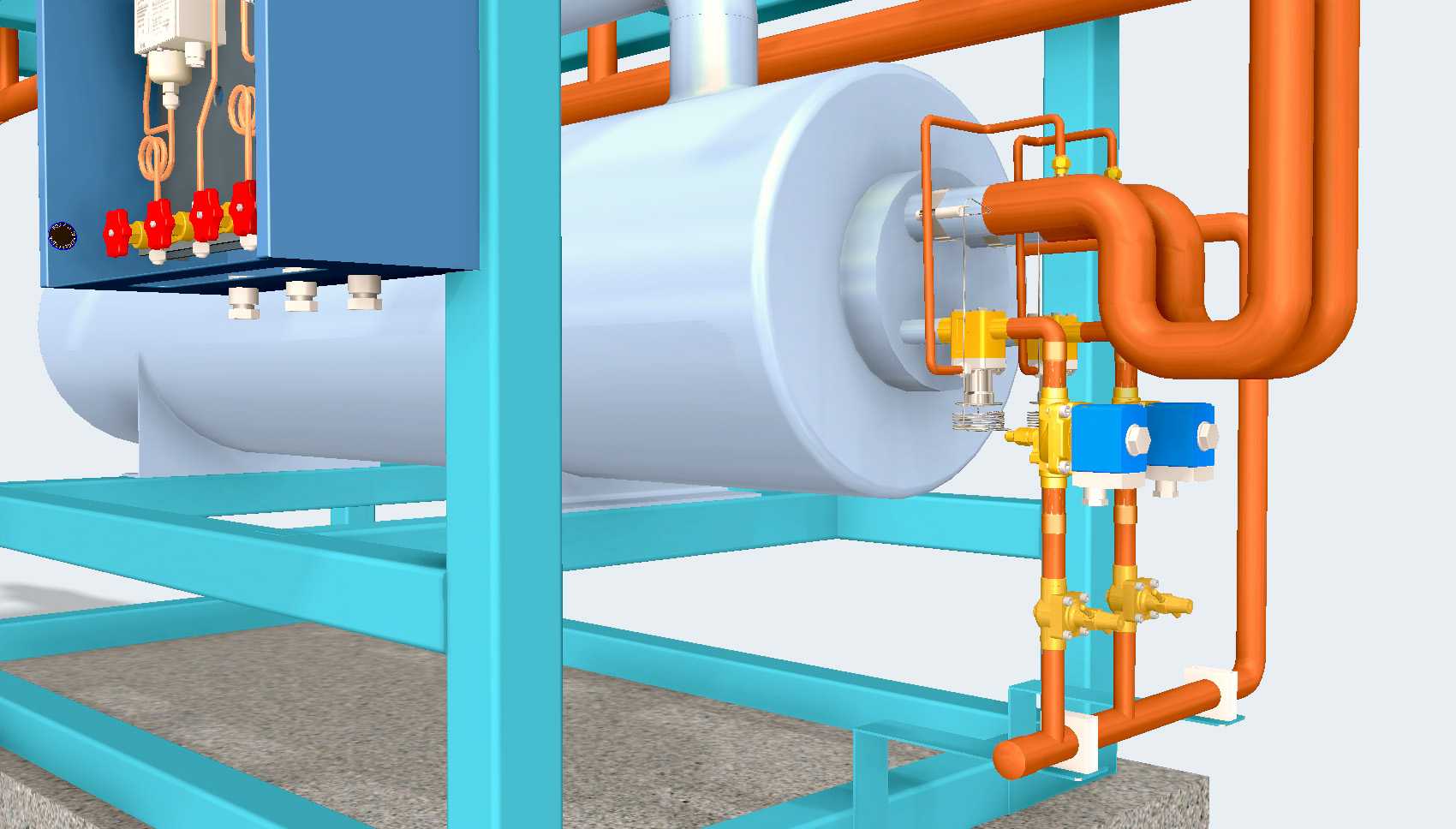

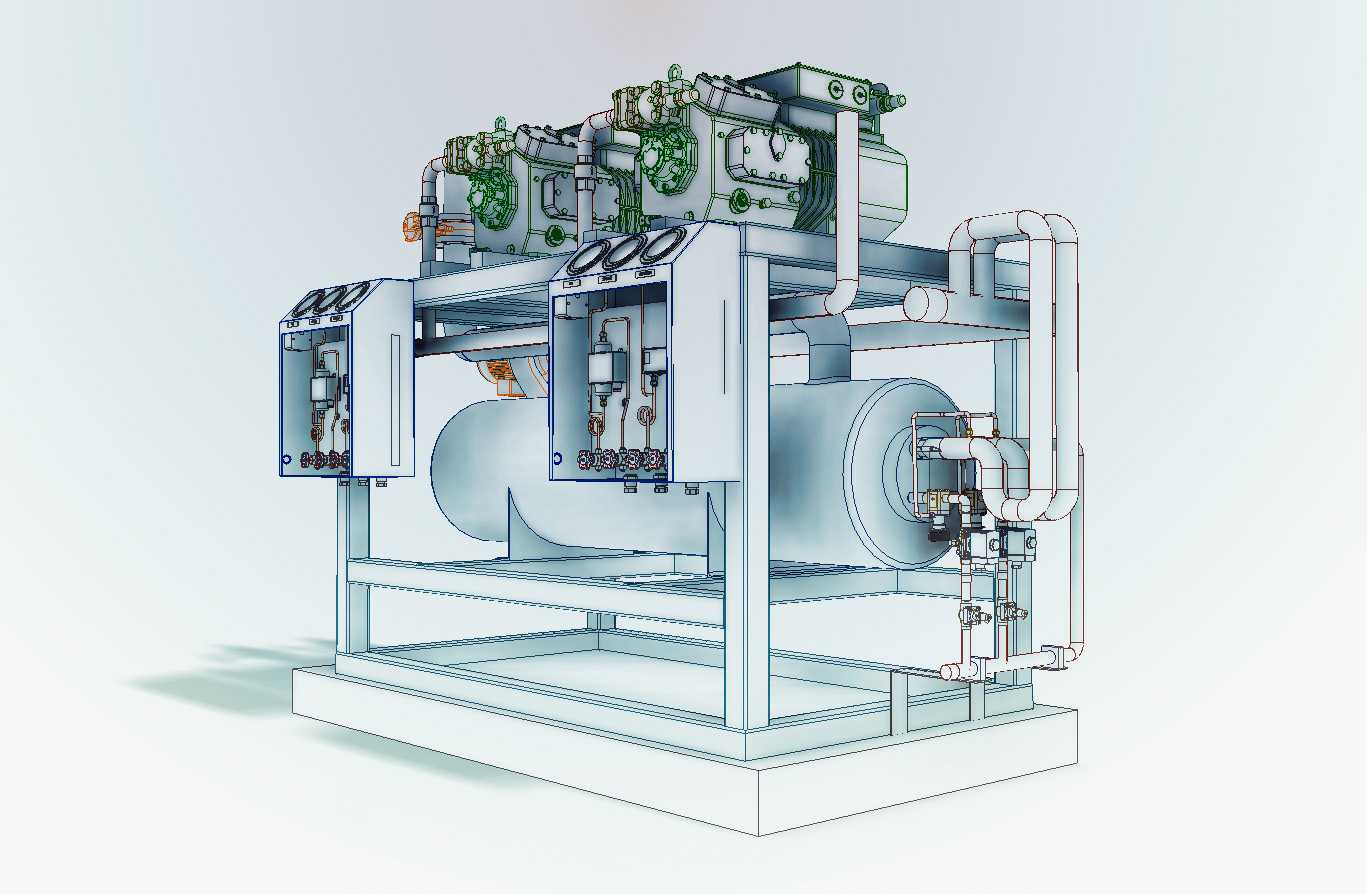

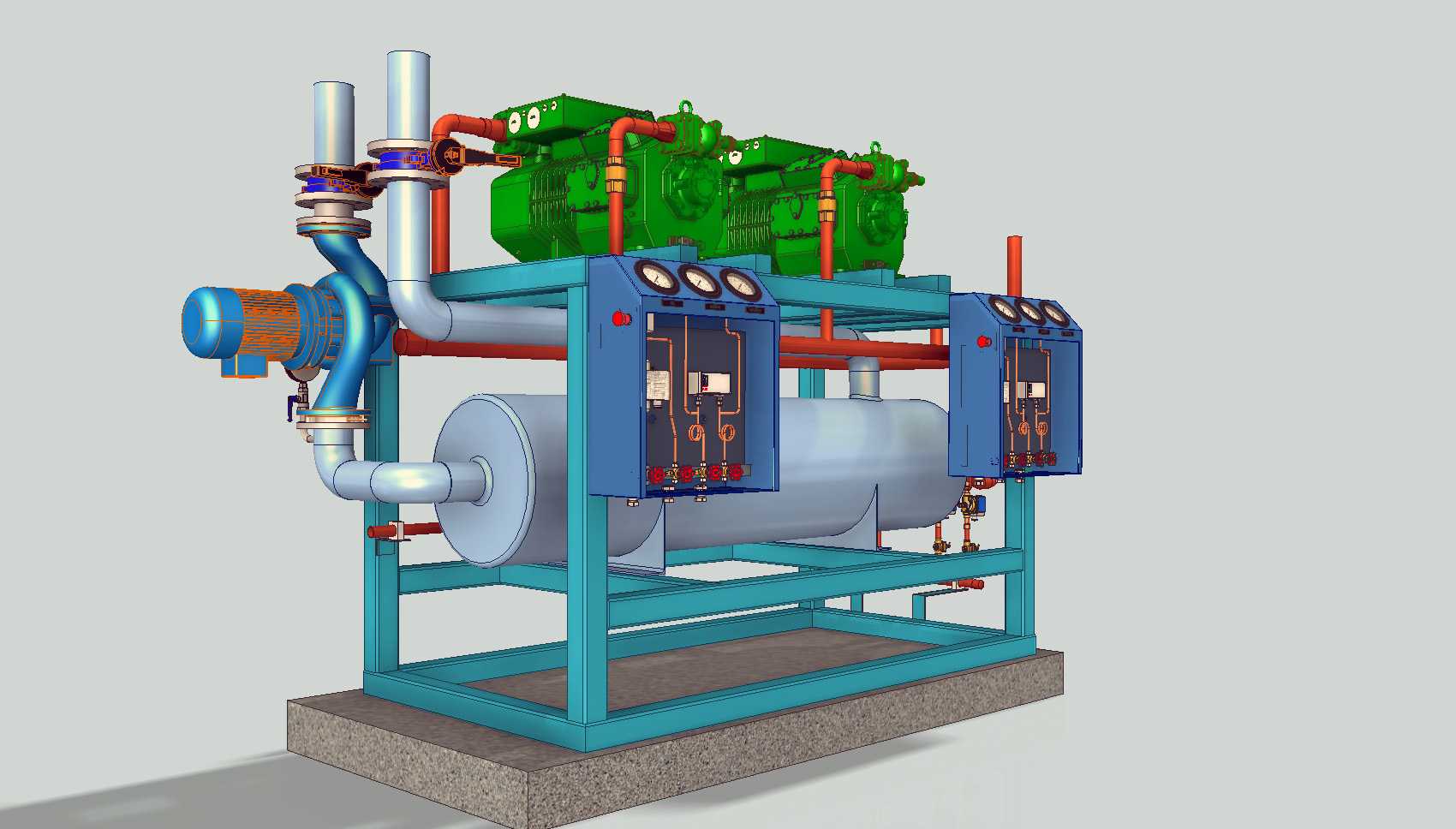

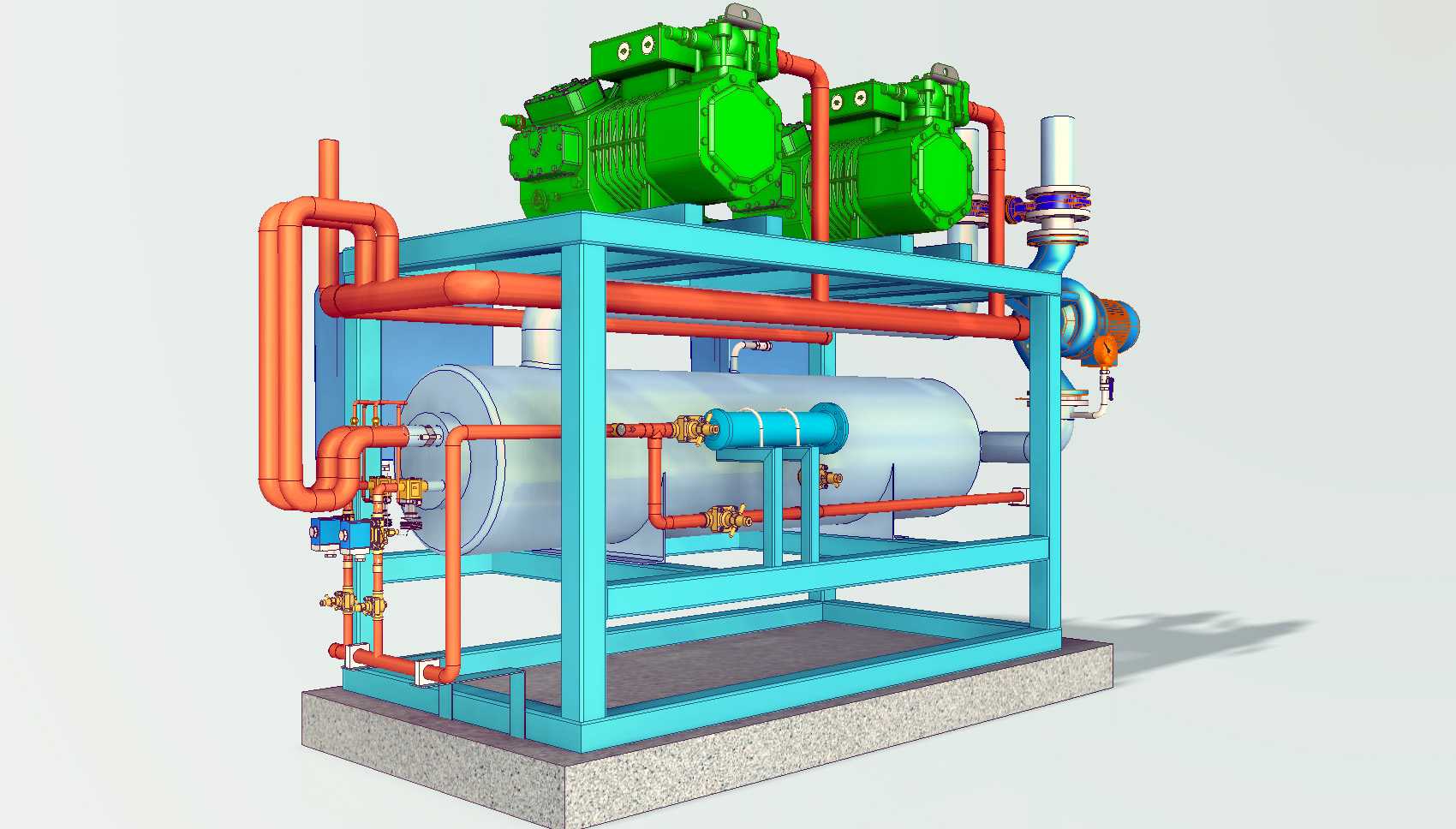

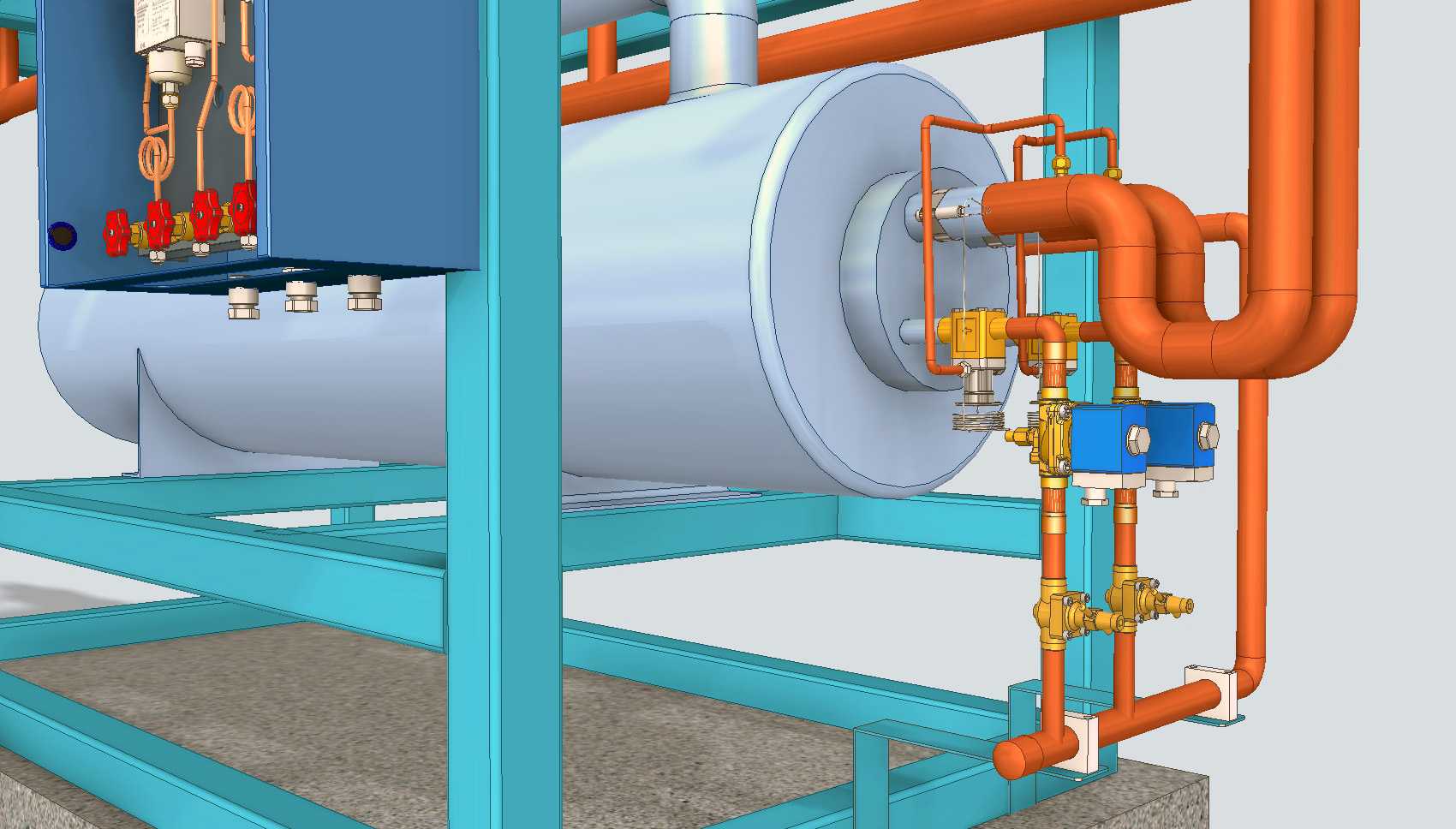

该盐水冷却设备主要面向食品冷藏、化工低温工艺、冷链仓储等需要持续低温载冷的应用场景，作为制冷系统中的核心换热供冷单元，承担着将低温冷量通过盐水介质输送至用冷末端的核心作用，可在需要低于0℃载冷温度的工况下稳定运行，避免普通水介质结冰带来的管路堵塞、设备损坏问题。设备采用双回路特殊蒸发结构设计，两套独立的压缩制冷回路共用卧式壳管式换热罐体，可根据实际冷量需求灵活切换单回路运行或双回路同时运行，在低冷量需求时段仅启动单套压缩机组，有效降低运行能耗，在高峰冷量需求时双回路满负荷运行，保障供冷能力充足，同时双回路设计也具备冗余备用特性，单回路出现维护需求时另一回路可维持基础供冷，避免生产或仓储环节出现冷量中断的问题。整套设备采用撬装集成式设计思路，将压缩机组、卧式换热罐体、管路阀门、过滤组件、支撑框架全部集成在统一的钢制底座上，底座下方设置混凝土减震垫层，减少机组运行时的振动传递与噪音扩散。设计阶段充分考虑现场安装的便捷性，所有管路接口均预留标准法兰连接位，现场仅需对接盐水进出管路、供电线路即可完成安装调试，无需在现场进行复杂的管路焊接与组件装配。外形设计上，整体框架采用矩形方管焊接成型，框架尺寸充分考虑标准厂房门洞、货运通道的通行边界，整体宽度控制在常规货运车辆的装载宽度范围内，高度适配标准工业厂房的层高与吊装作业空间，底座预留叉车孔位与吊装吊点，方便短距离转运与现场吊装就位。管路布局采用分层排布逻辑，高压排气管道、低压回气管道、盐水输送管道沿框架侧边有序排布，阀门操作位全部预留足够的操作空间，方便日常运维时的阀门调节、滤芯更换、压力检测作业，罐体与压缩机之间的管路设置减震软连接，吸收压缩机运行时的振动，避免长期振动导致的管路焊缝开裂、接口泄漏问题。设备的载冷侧采用乙二醇盐水作为循环介质，适配低温工况下的介质流动特性，罐体内部设置高效换热管束，最大化制冷剂与盐水的换热面积，提升冷量传递效率，配套的循环泵接口预留于罐体侧下方，可直接对接外部盐水循环管路，实现冷量的持续输送。
