工业级液体除湿空气处理设备结构设计

项目分类:3D模型 发布时间:2021-06-03 ID:192973
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计
  • 工业级液体除湿空气处理设备结构设计

这款液体除湿设备主要面向对空气湿度有严格管控要求的工业生产场景,常见于精密电子制造车间、医药生产洁净区、食品加工仓储空间、大型数据中心机房等场景,这类场景不仅需要稳定控制环境温度,更需要将空气相对湿度维持在工艺要求的区间内,避免湿度过高引发元器件氧化、药品变质、食品霉变、设备结露短路等生产故障,相比传统冷冻式除湿设备,该设备可在低湿工况下保持稳定运行,不会出现蒸发器结霜导致除湿效率骤降的问题。

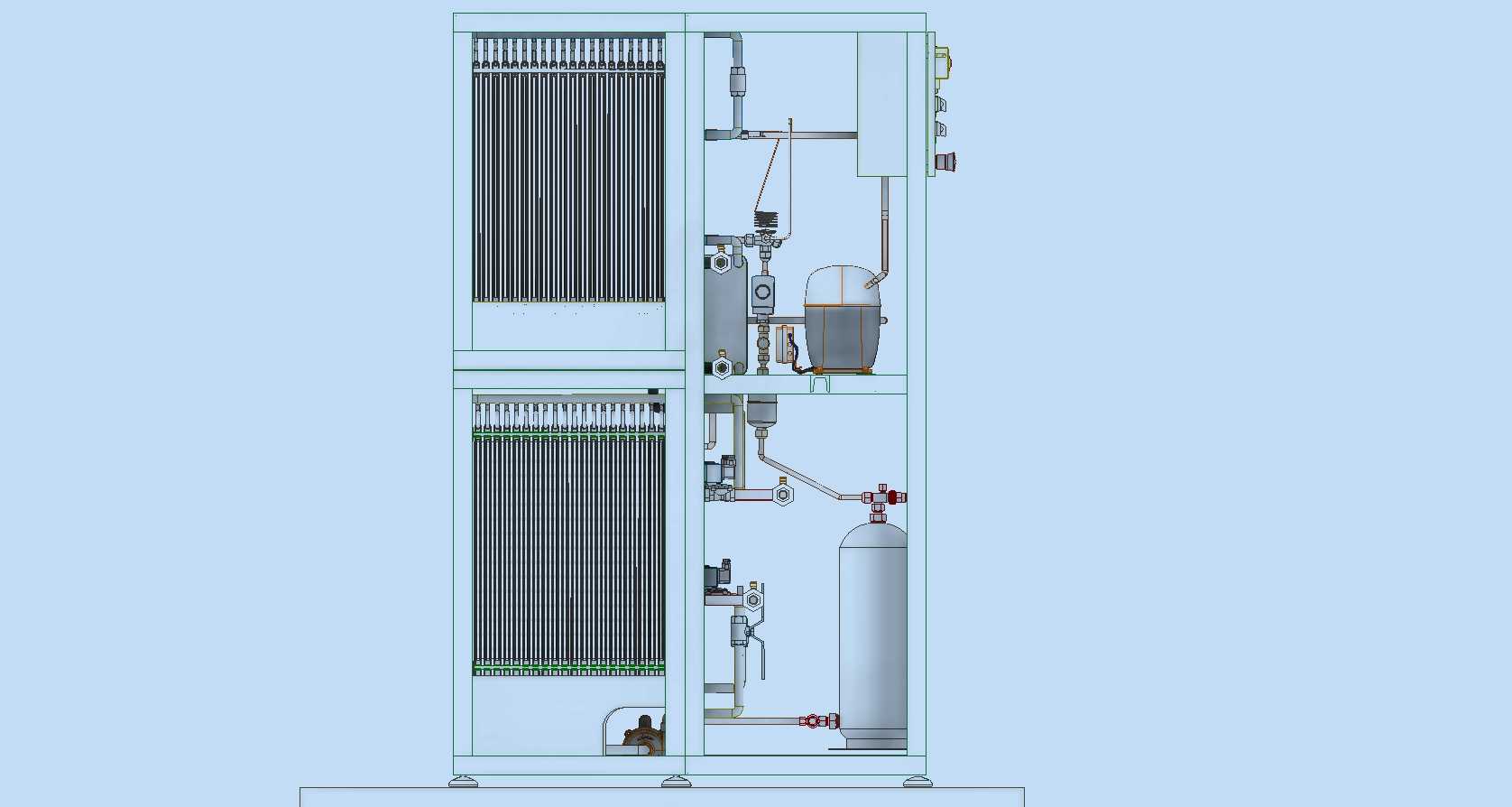

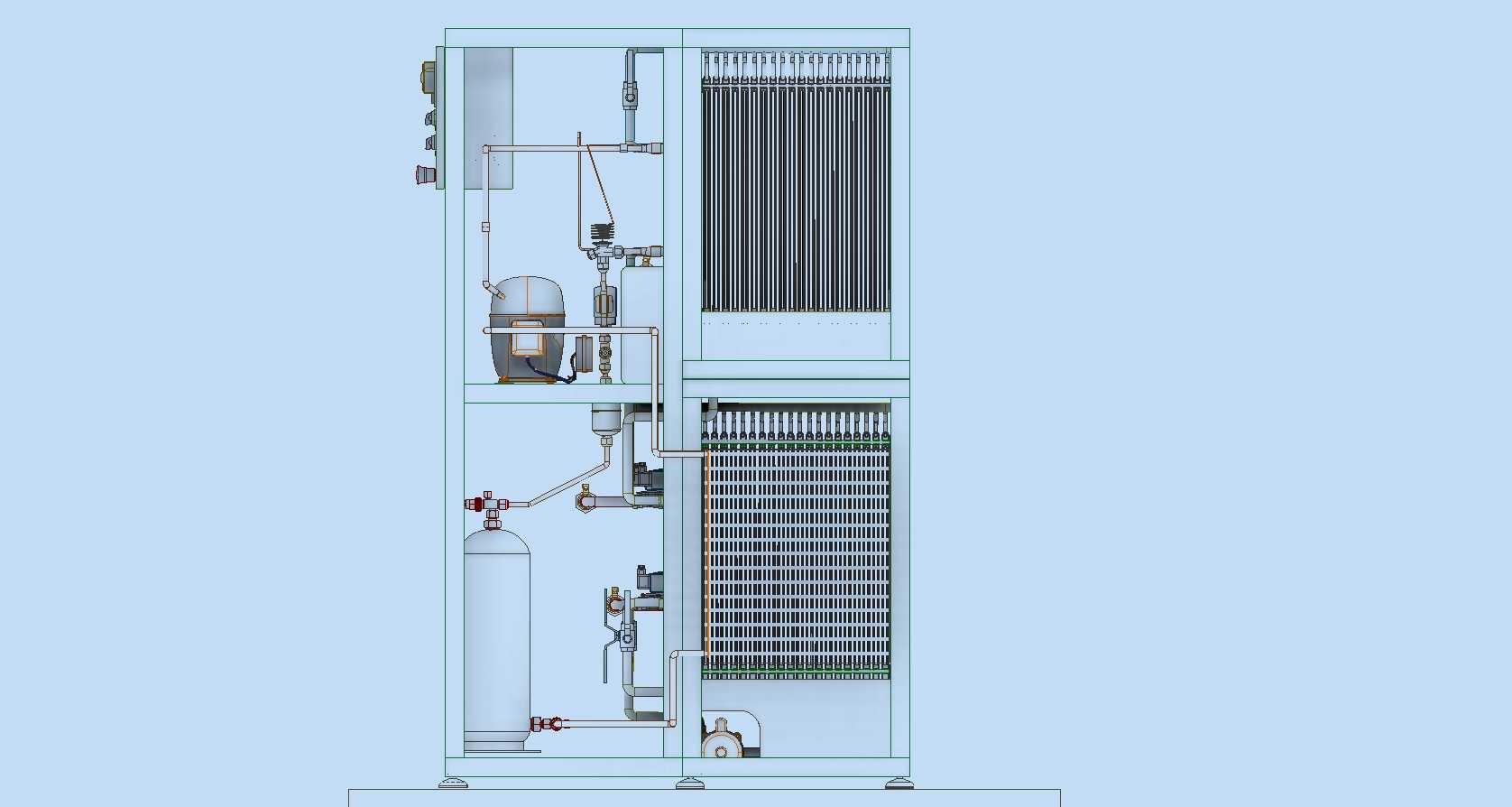

设备核心功能是通过液体干燥剂的吸湿特性完成空气除湿,整体采用双膜段循环结构设计,其中一段膜组件作为吸湿段,待处理的房间回风从该段流过时,空气中的水蒸气会被膜另一侧的液体干燥剂捕捉,完成除湿后的空气经过温度调节后重新送回房间,满足生产环境的温湿度要求;另一段膜组件作为再生段,吸收了水分的液体干燥剂流入该段后,通过加热升温让干燥剂中的水分蒸发,再由再生风机将带湿空气排出室外,完成干燥剂的再生循环,两个功能段通过管路连接,配合循环泵让液体干燥剂在两个膜段、换热组件之间持续循环,全程通过管路阀门控制流量与流向,保证吸湿与再生过程连续稳定运行。

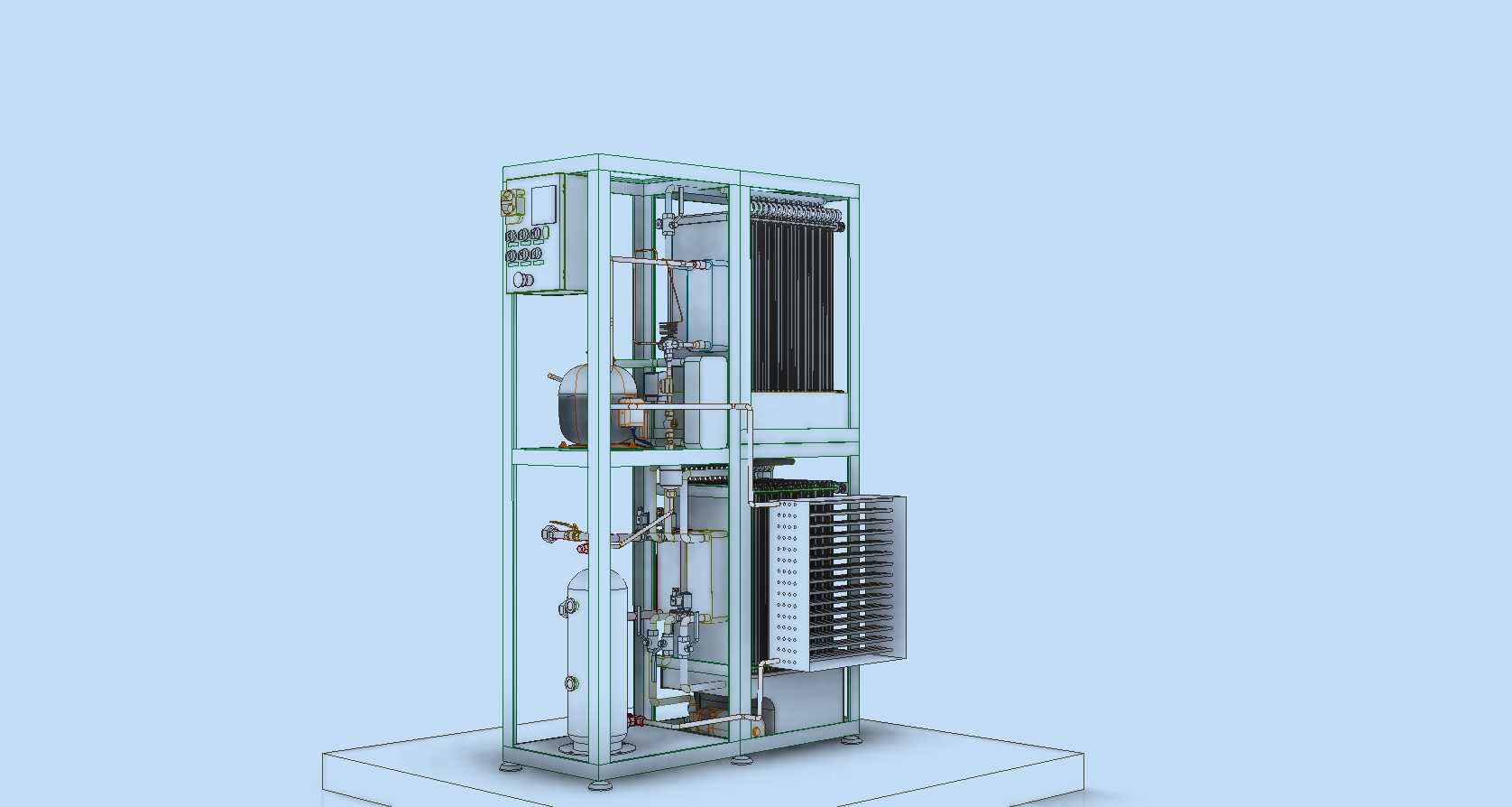

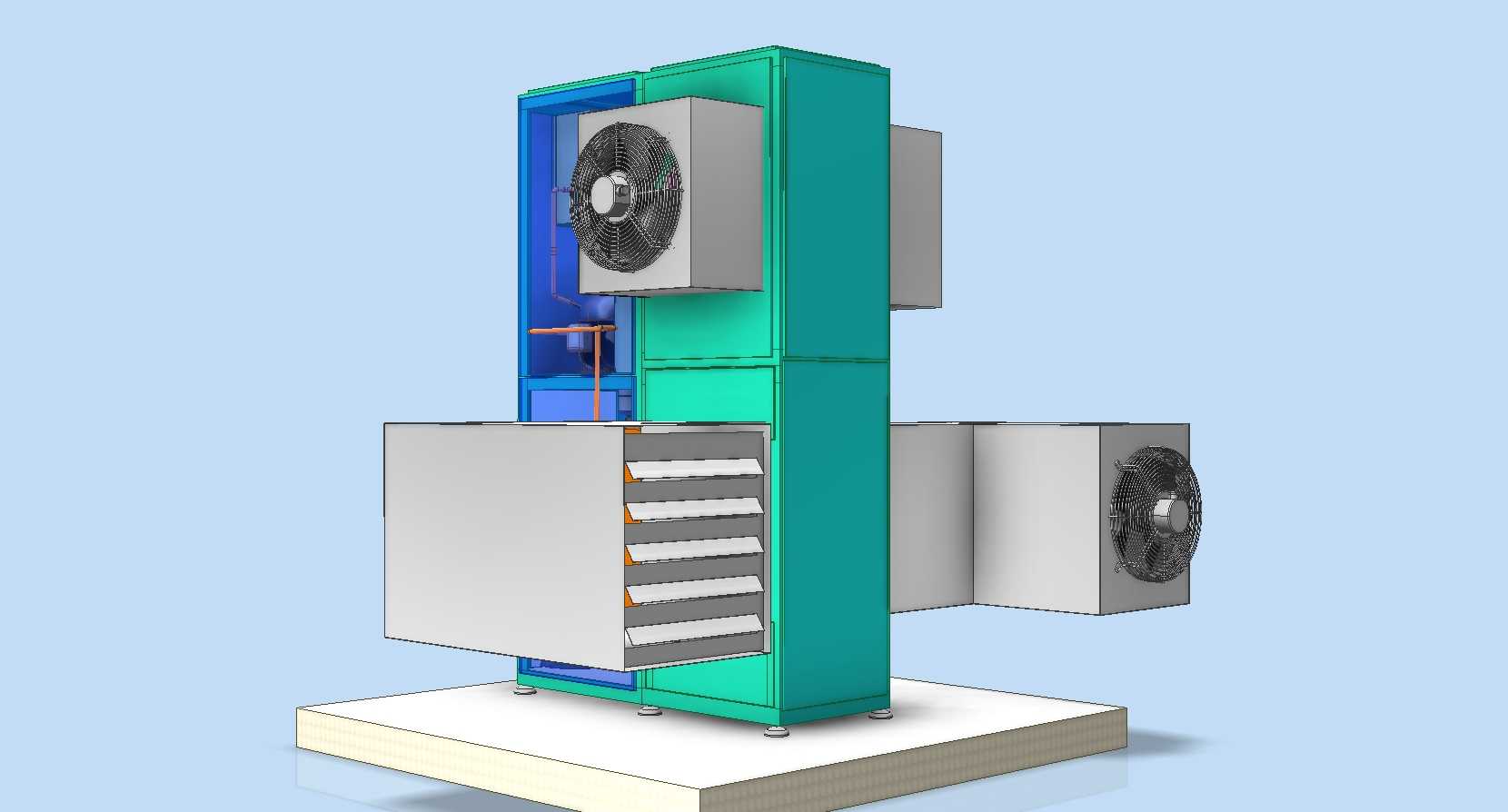

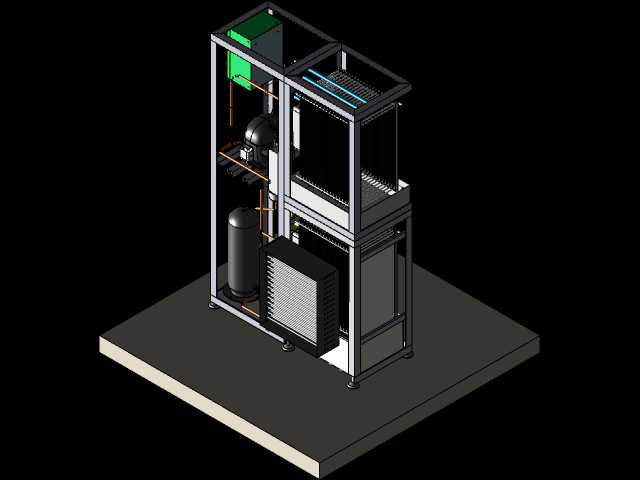

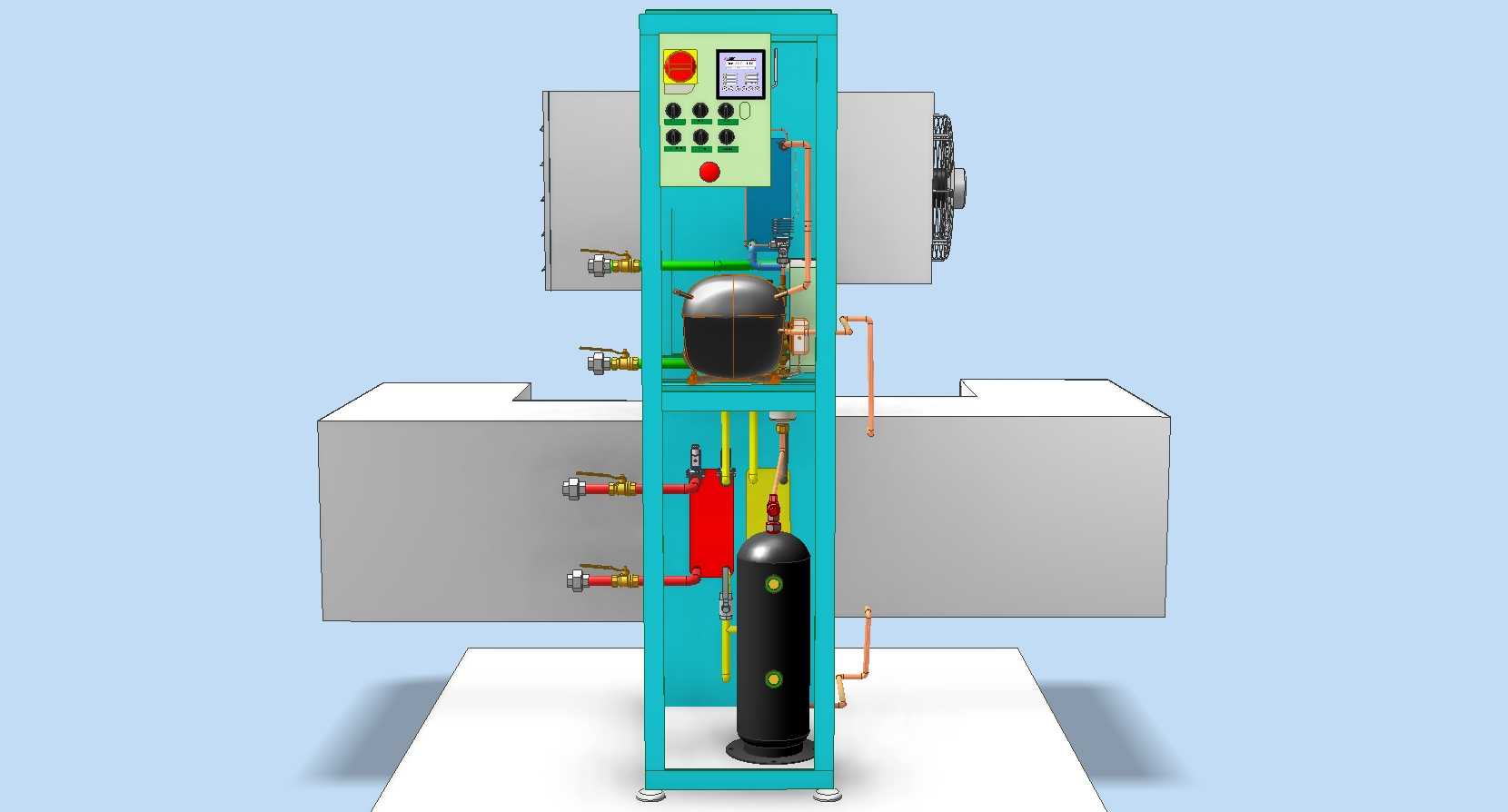

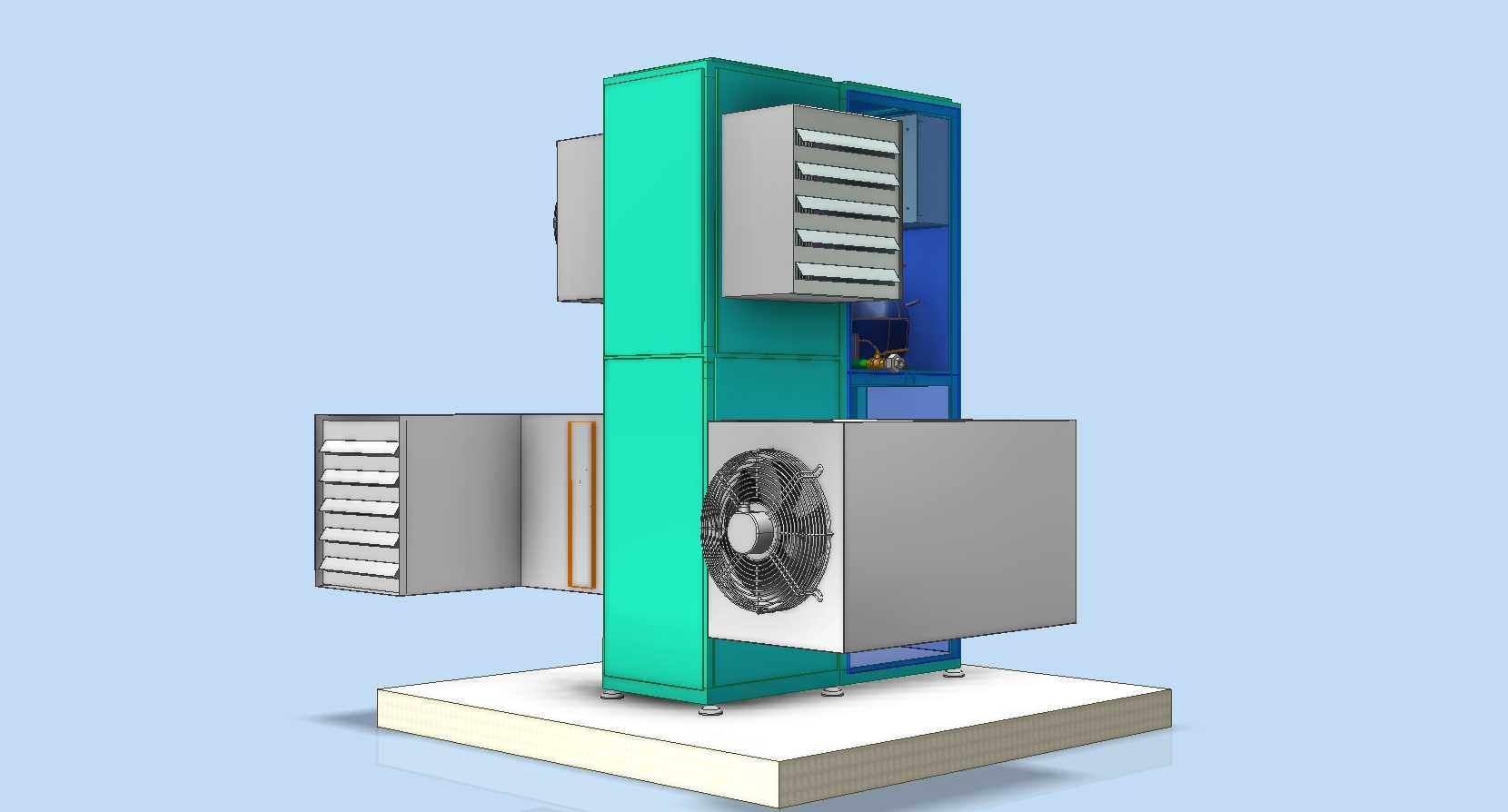

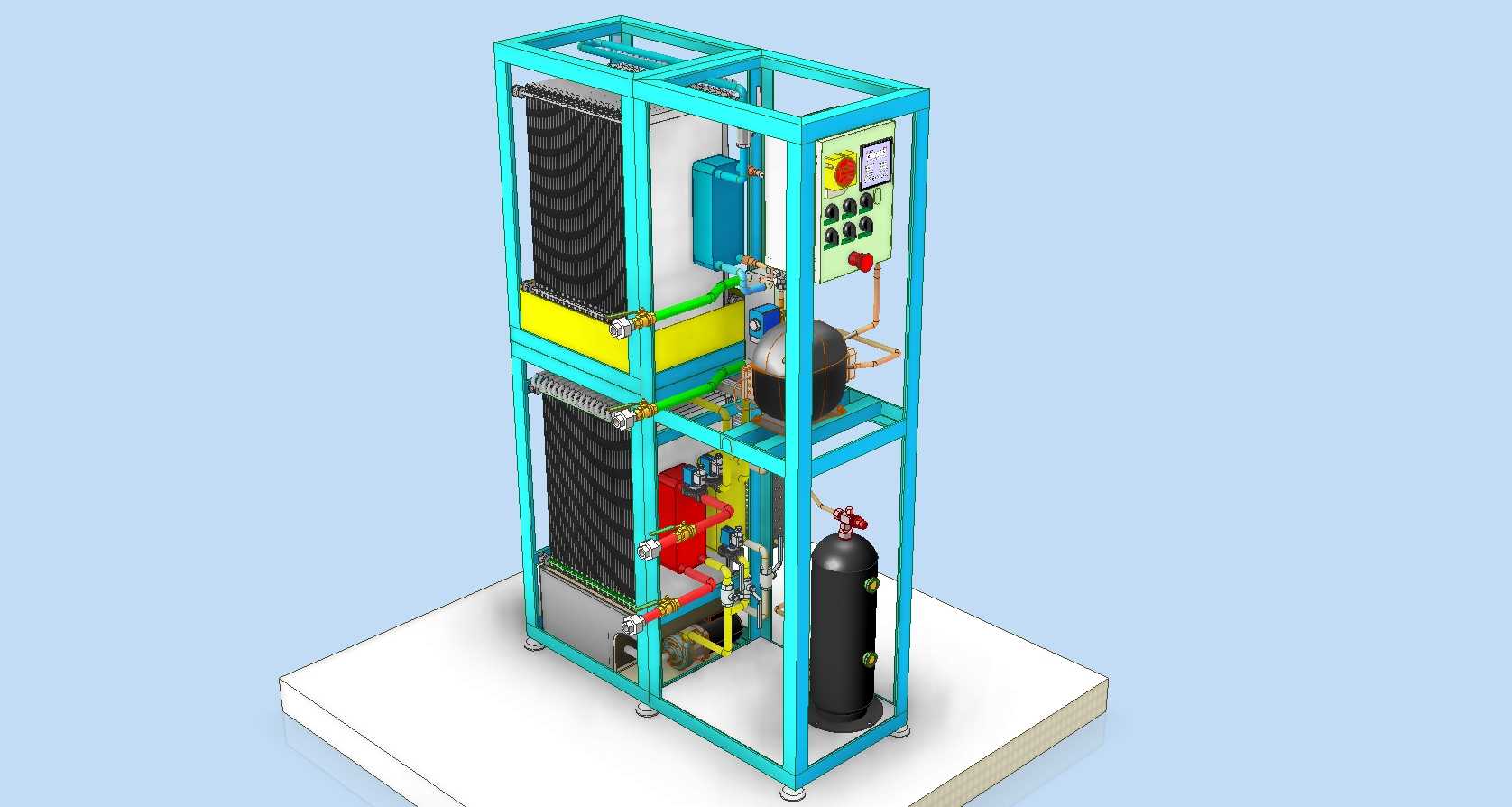

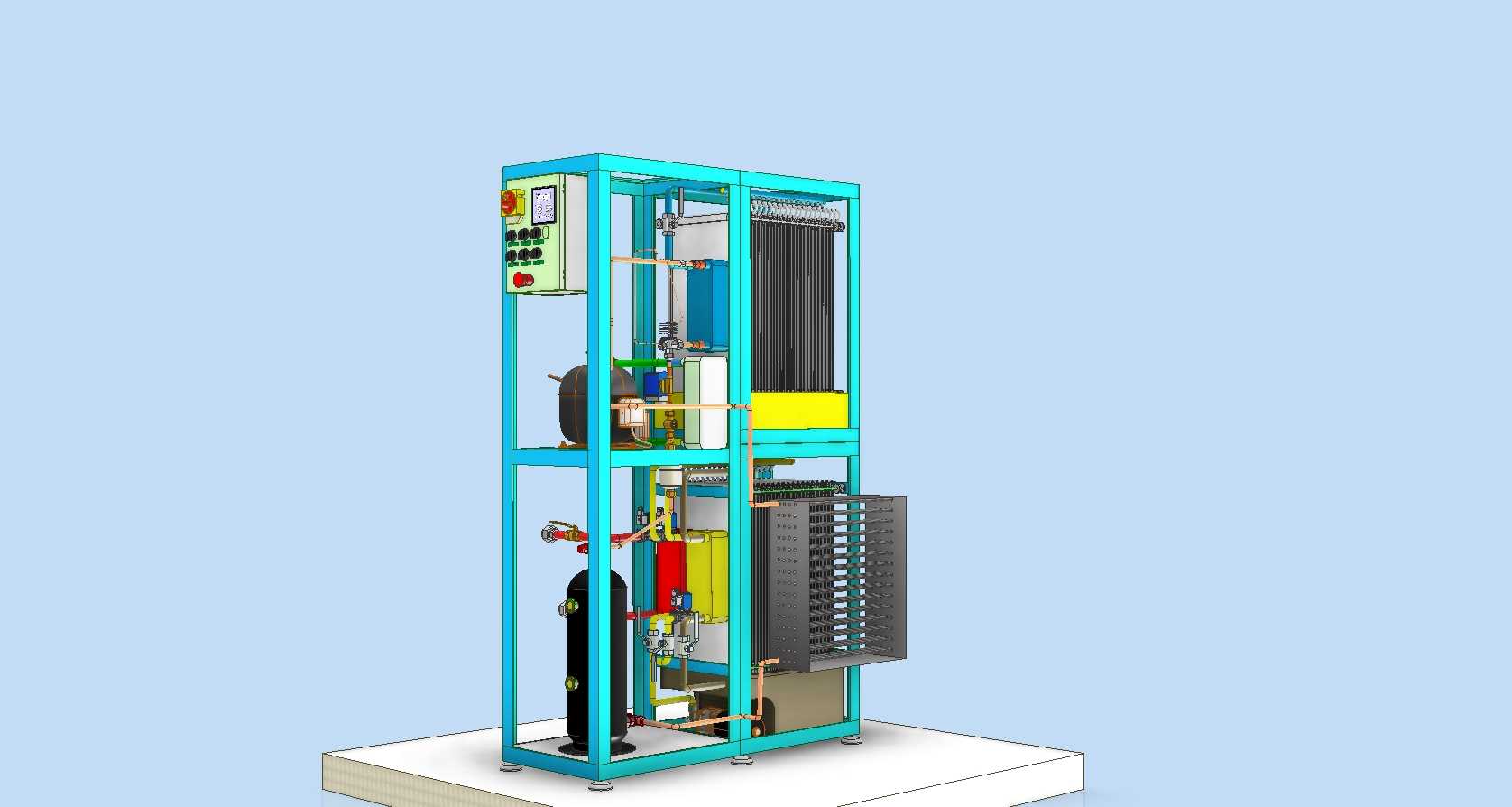

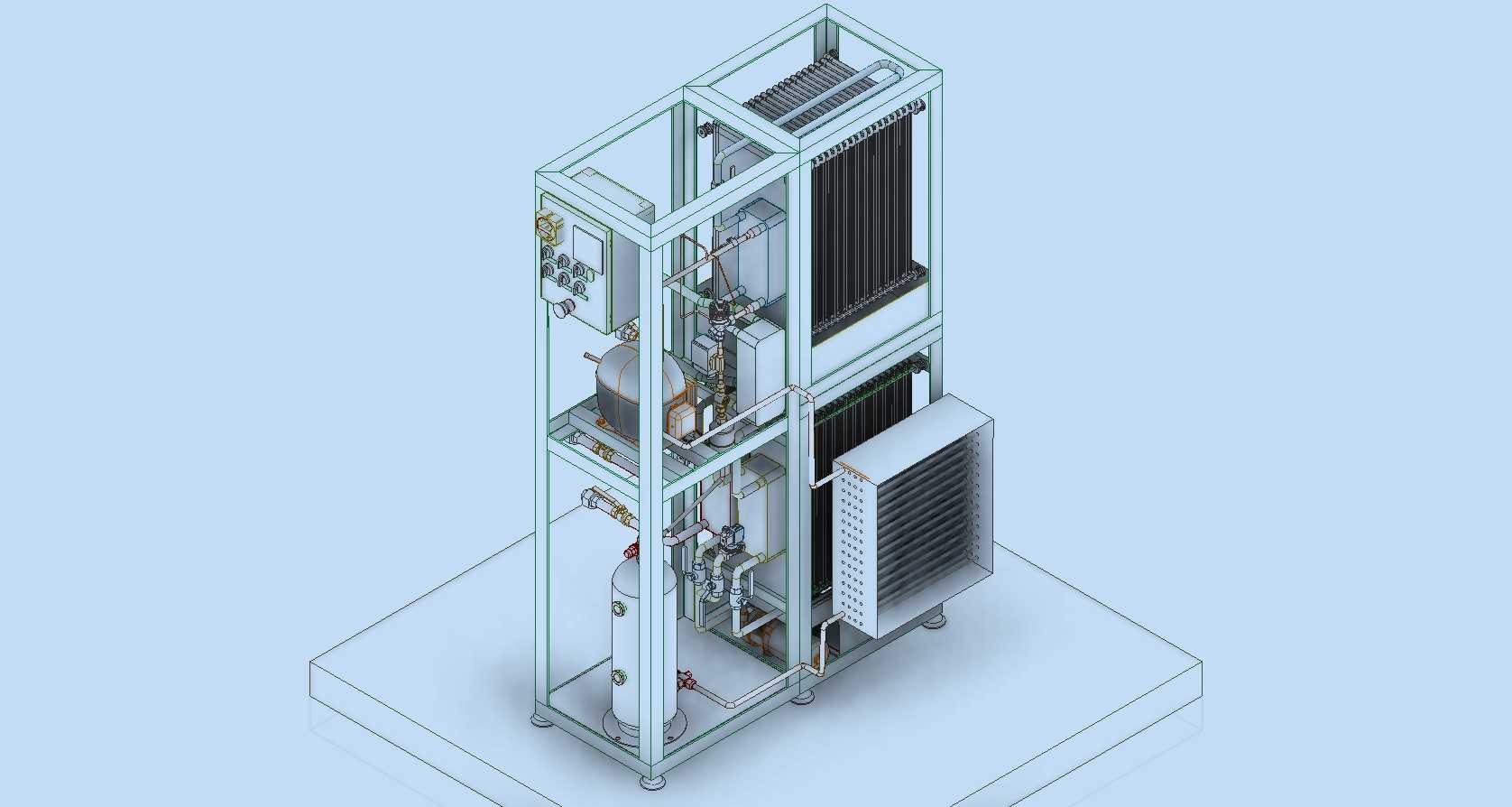

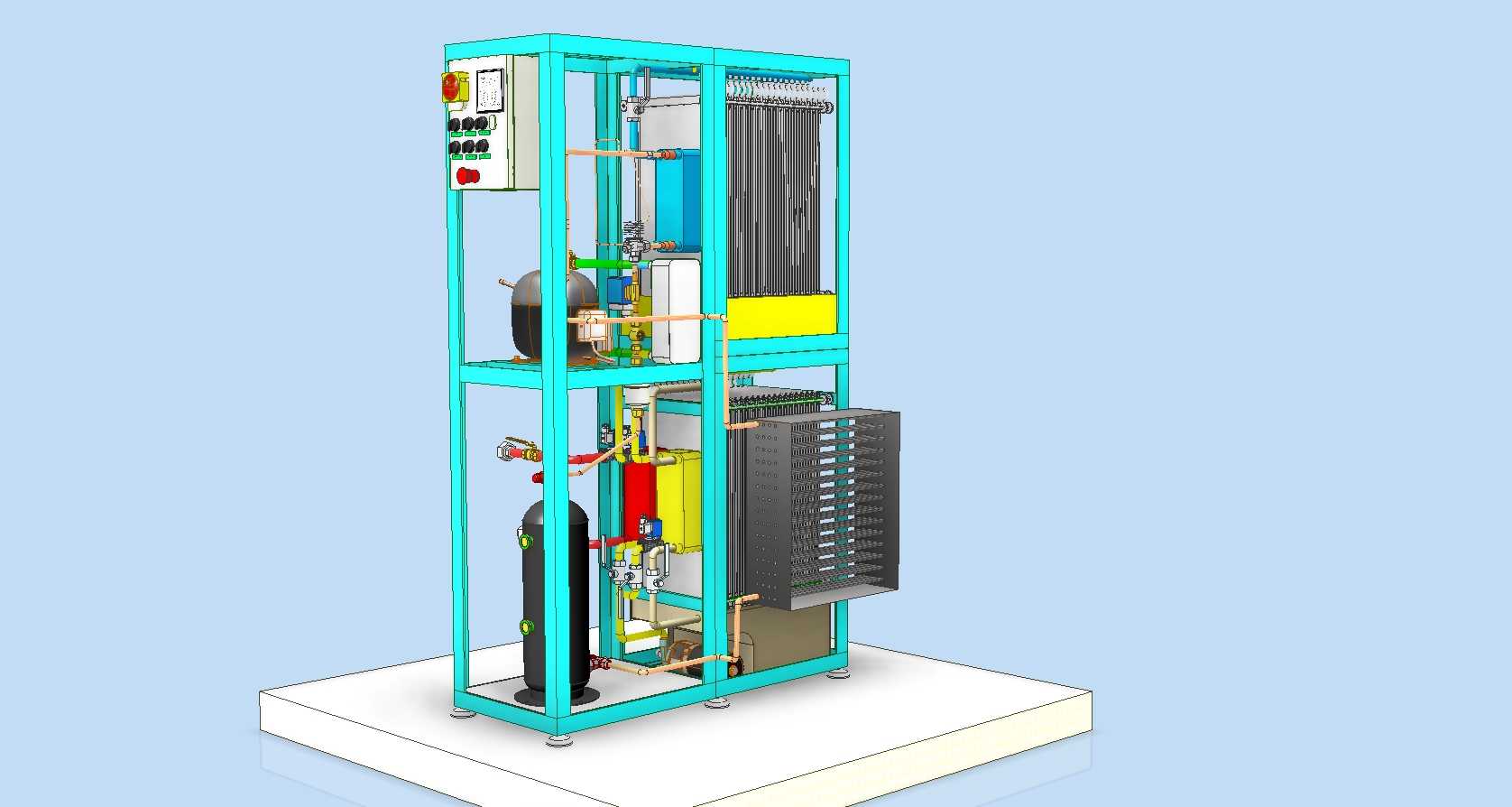

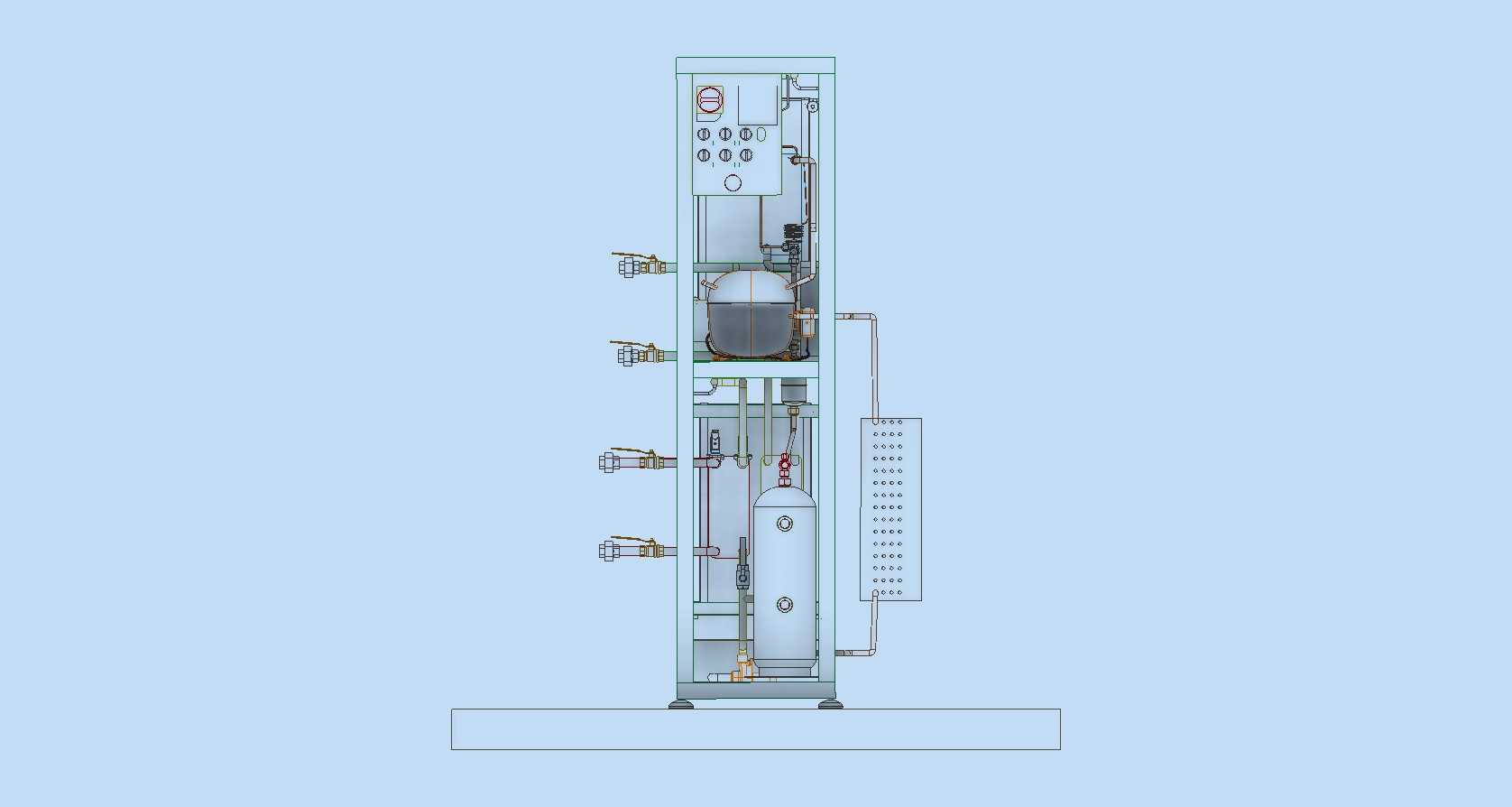

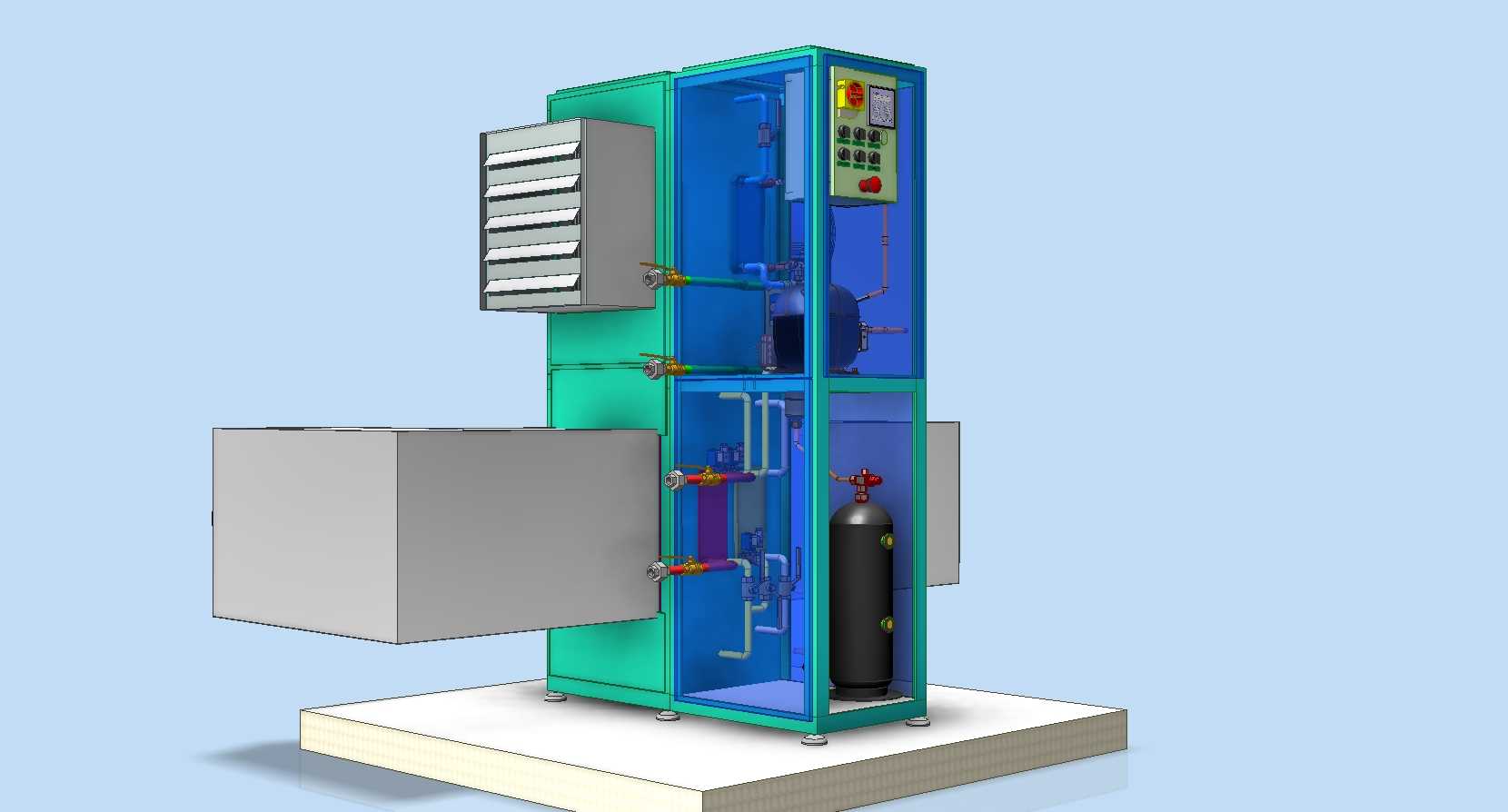

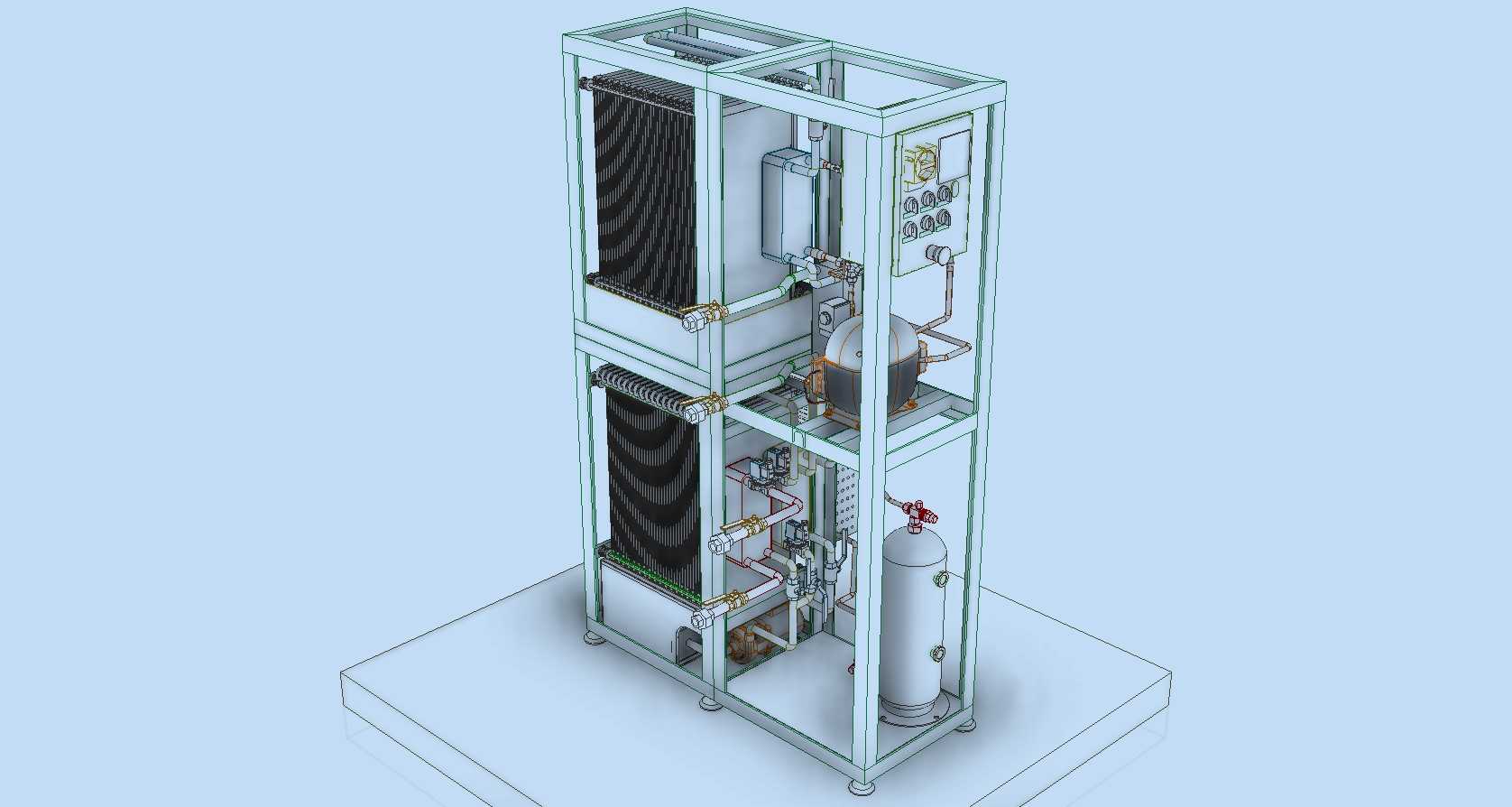

设计过程中充分考虑了设备的安装与运维便利性,整体采用立式框架结构,将控制箱、膜组件、储液罐、循环管路、换热部件全部集成在统一的立式柜体内,柜体侧面预留了新风与回风的对接接口,底部设置可调式支撑脚,可直接安装在平整的水泥地面或设备平台上,无需额外搭建复杂的安装基础;柜体正面设置可开启的检修门,日常运维时可直接打开柜门检查管路阀门状态、更换过滤组件、补充液体干燥剂,不需要拆解整体框架。设备侧面的电控箱集成了温湿度显示、运行状态指示、故障报警与操作按钮,操作人员可直接在面板上调整运行参数,查看设备实时运行状态。

在能耗控制方面,设备通过内置的换热组件回收再生过程中的余热,用来预热进入再生段的液体干燥剂,减少再生加热环节的能量损耗,同时优化了风机的风路设计,降低风阻带来的风机能耗,相比传统空调系统搭配独立除湿机的方案,整体运行能耗可降低约三成,适合长时间连续运行的工业场景。设备内部的储液罐采用承压密封设计,避免液体干燥剂挥发泄漏,管路连接处采用耐腐密封件,可适配不同类型的液体干燥剂,延长设备整体使用寿命。
