制冷系统用卧式液氨接收储液设备

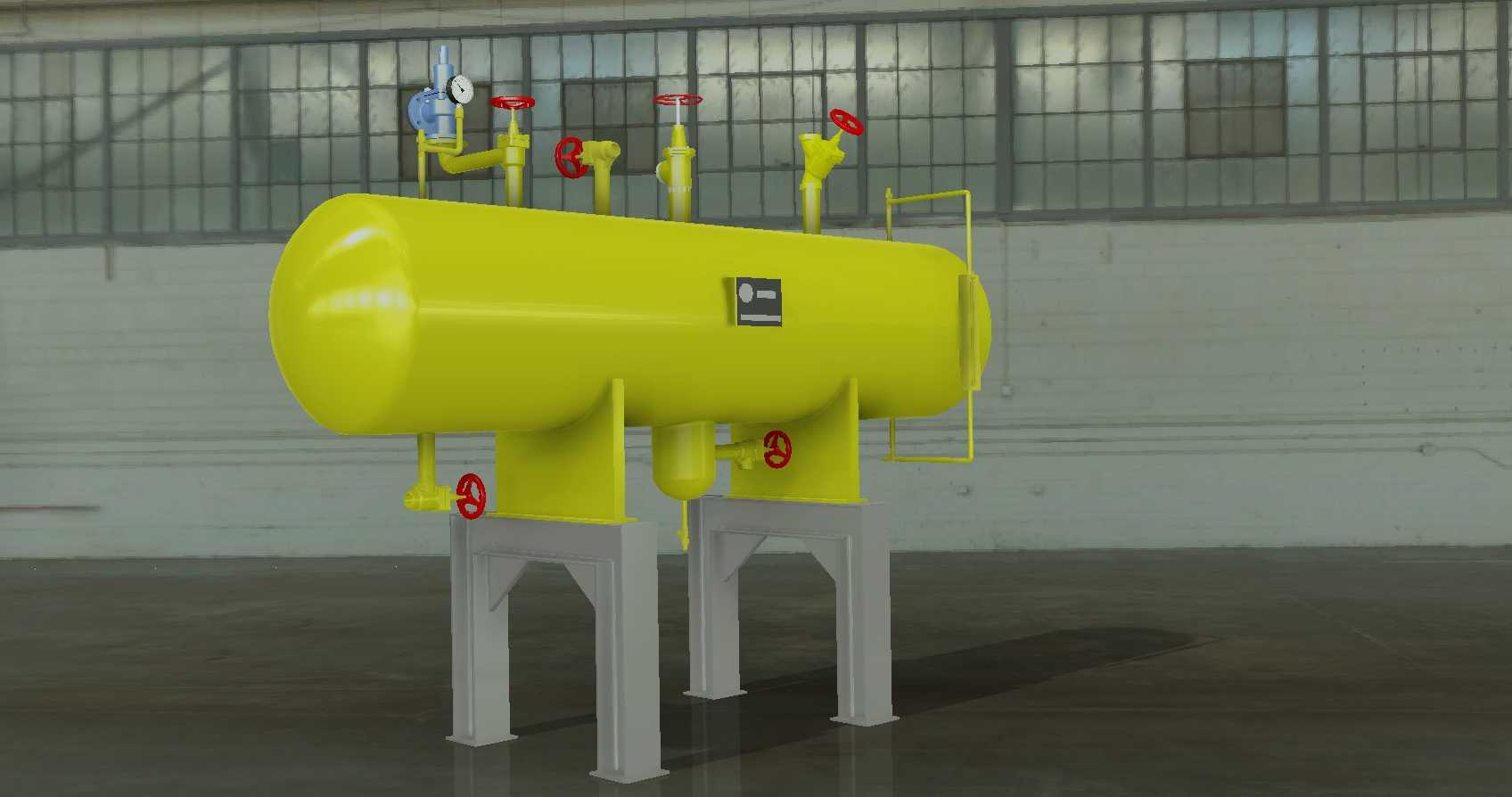

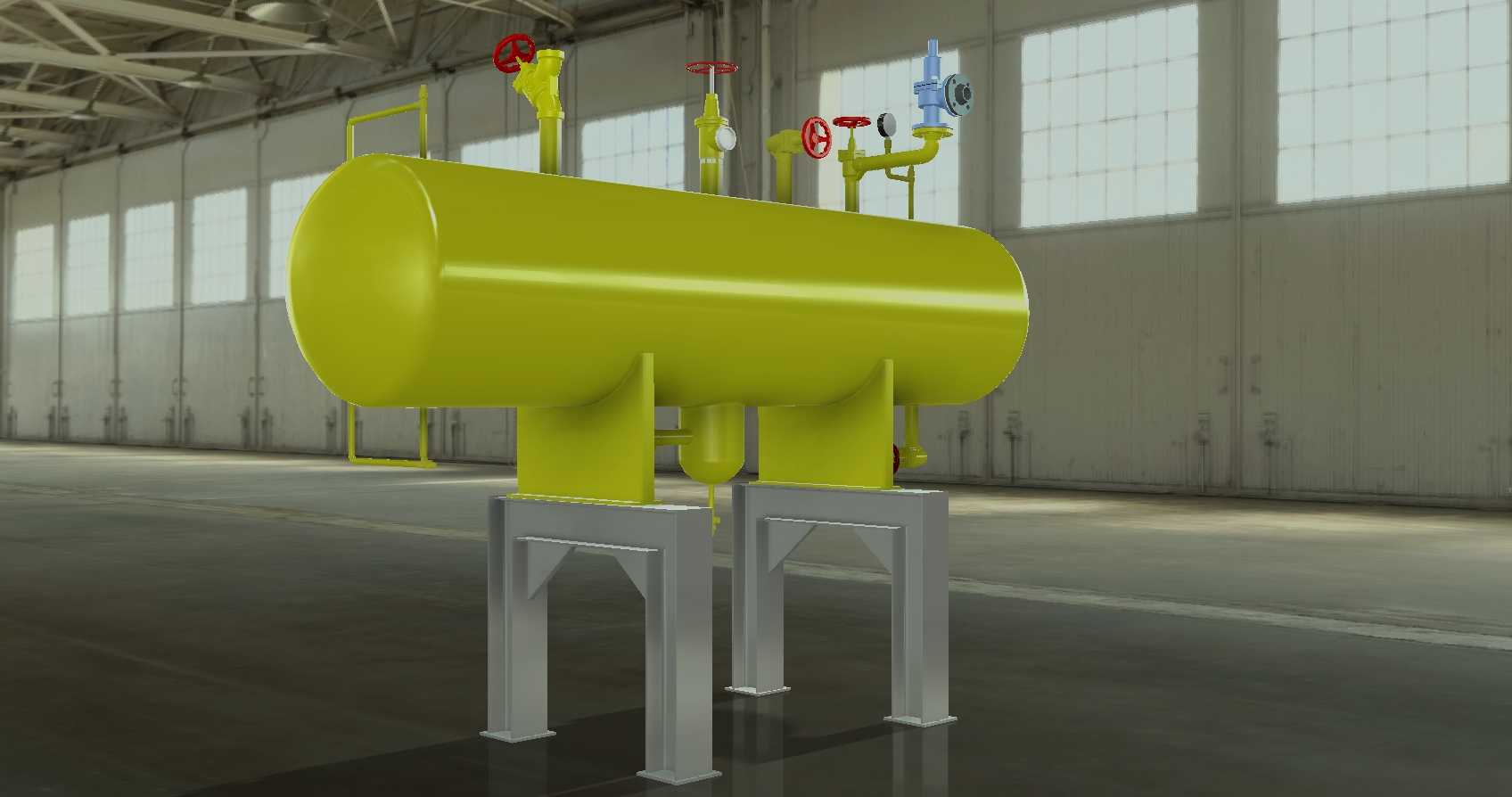

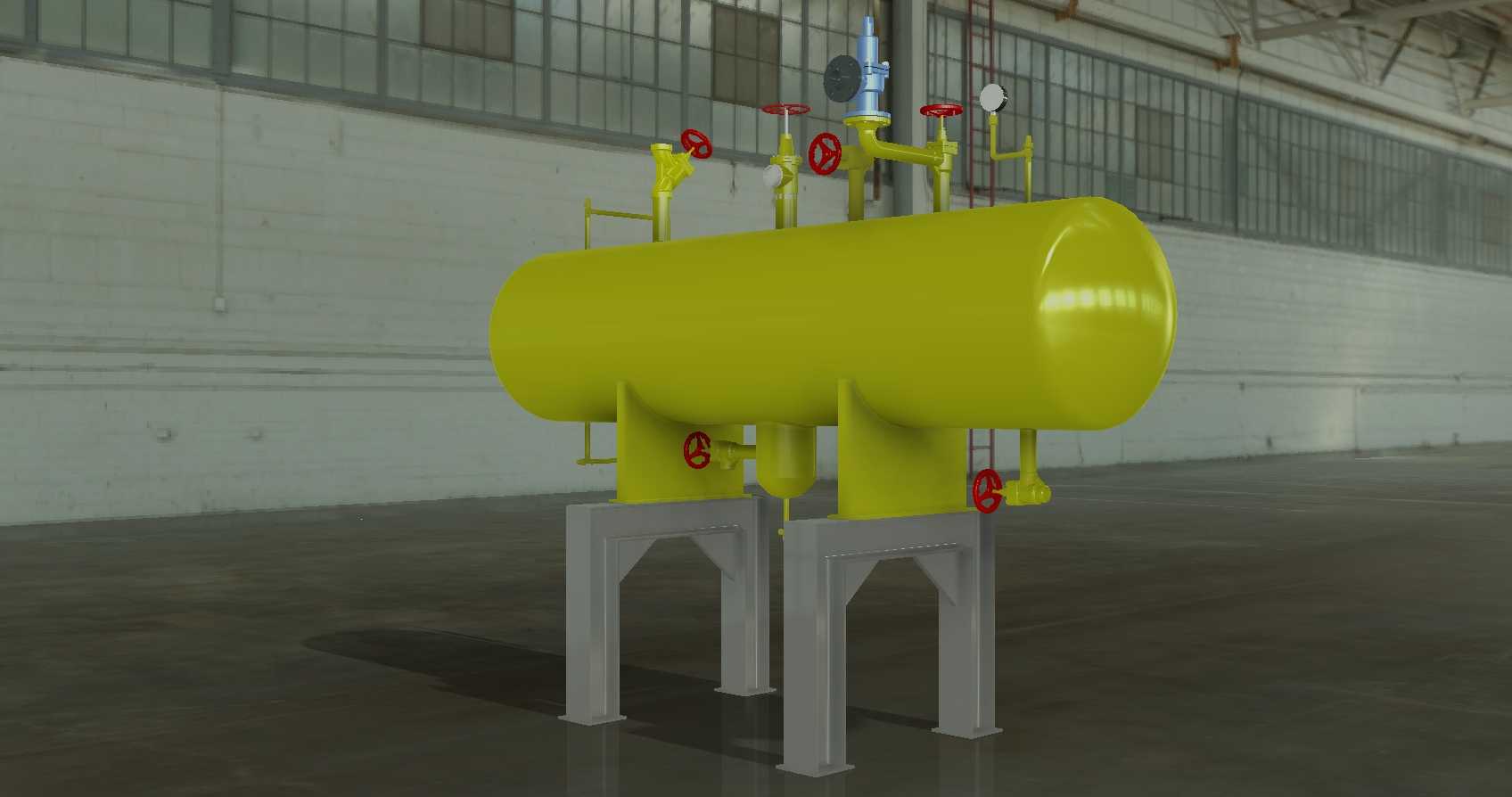

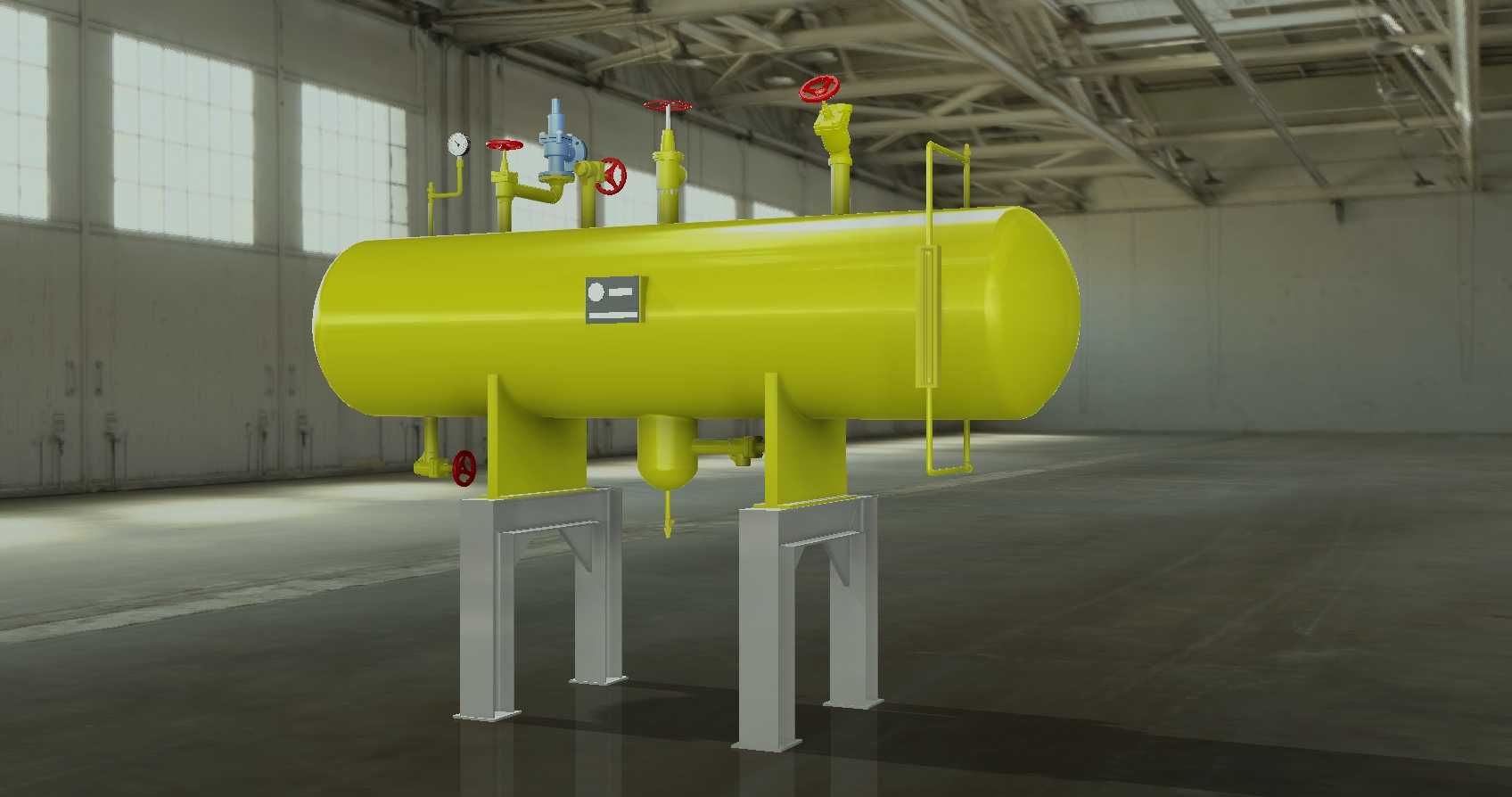

该液氨接收设备是氨制冷循环系统中的核心承压储液部件，主要应用于大中型冷库、食品速冻生产线、工业冷冻工艺车间、冷链物流仓储基地的氨制冷系统中，承担制冷循环回路内高压液氨的存储、气液分离、稳压缓冲的核心作用，是保障制冷系统稳定运行、避免压缩机液击故障的关键配套设备。设备采用卧式椭圆形封头筒体结构，整体通过对称式型钢支腿实现落地安装，支腿底部预留标准地脚螺栓安装孔位，可适配常规制冷机房的混凝土设备基础安装要求，筒体长度、直径与支腿间距经过标准化匹配，能够兼容多数现有氨制冷机房的管路排布空间，安装时无需额外改造现场管路走向，可直接对接冷凝器出液端与蒸发器供液端的管路接口。筒体顶部根据系统功能需求布置了多组不同通径的控制阀门，分别对应进液、出液、安全泄压、压力检测、液位检测、放空排污的功能接口，阀门手轮采用醒目的红色标识，便于现场运维人员快速识别操作，侧面设置的简易爬梯与操作平台可满足日常巡检、阀门操作、仪表校准的作业需求，无需额外搭设临时操作架。筒体下部设置的集液包结构可收集沉积在筒体底部的油污与杂质，配套的排污阀可实现定期排污操作，避免杂质进入后续节流装置与蒸发器造成管路堵塞。设计过程中严格遵循承压容器的受力分布逻辑，椭圆形封头的曲率半径经过受力校核，可均匀承受内部氨液的工作压力，避免应力集中造成的结构隐患，筒体壁厚根据常规氨制冷系统的工作压力匹配对应厚度，兼顾结构强度与材料成本控制。所有外接接口的位置与通径均按照制冷行业通用管路标准设计，可直接匹配对应规格的氨用无缝钢管，接口法兰采用标准压力等级，现场安装时可直接对接无需二次加工。设备整体采用明黄色防腐涂装，符合工业承压设备的安全色识别要求，可在机房环境中快速被识别，表面涂装经过防腐处理，可适应制冷机房内潮湿、存在少量制冷剂挥发的环境，长期使用不易出现漆面脱落、锈蚀的问题。设备在系统中可稳定存储冷凝器输出的高压常温液氨，平衡制冷系统负荷波动时的液量供需差，当蒸发器负荷降低时，多余的液氨可存储在筒体内，当蒸发器负荷升高时，可及时补充供液，同时内置的气液分离空间可分离出液氨中夹带的气态氨，避免气态氨进入节流装置造成供液压力波动，也能防止气态氨直接进入压缩机引发液击故障，保障制冷压缩机的长期稳定运行。
