低负荷氨制冷系统成套设备结构设计

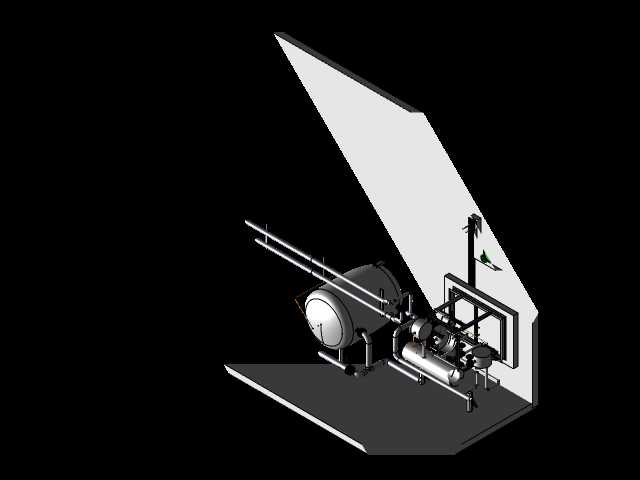

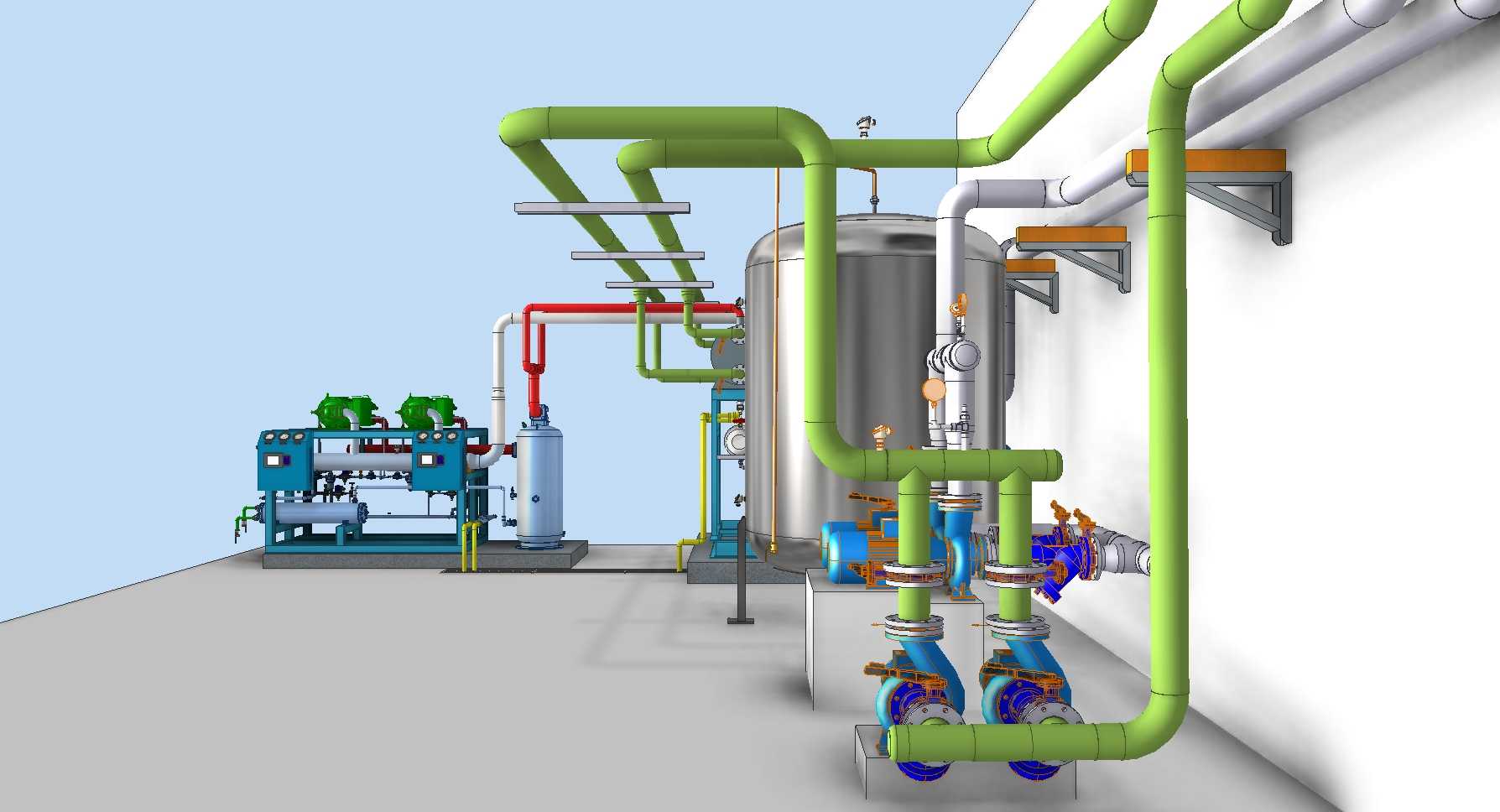

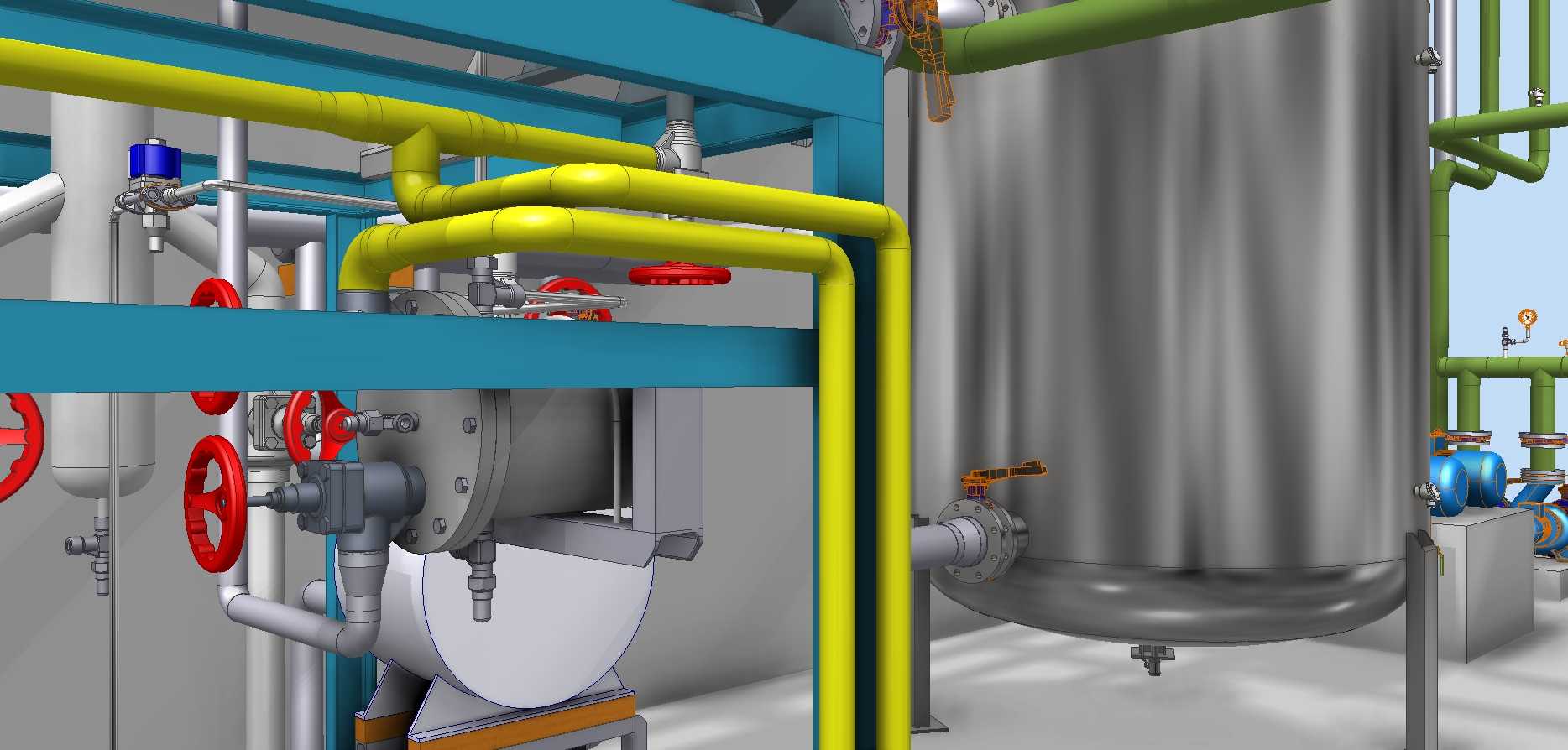

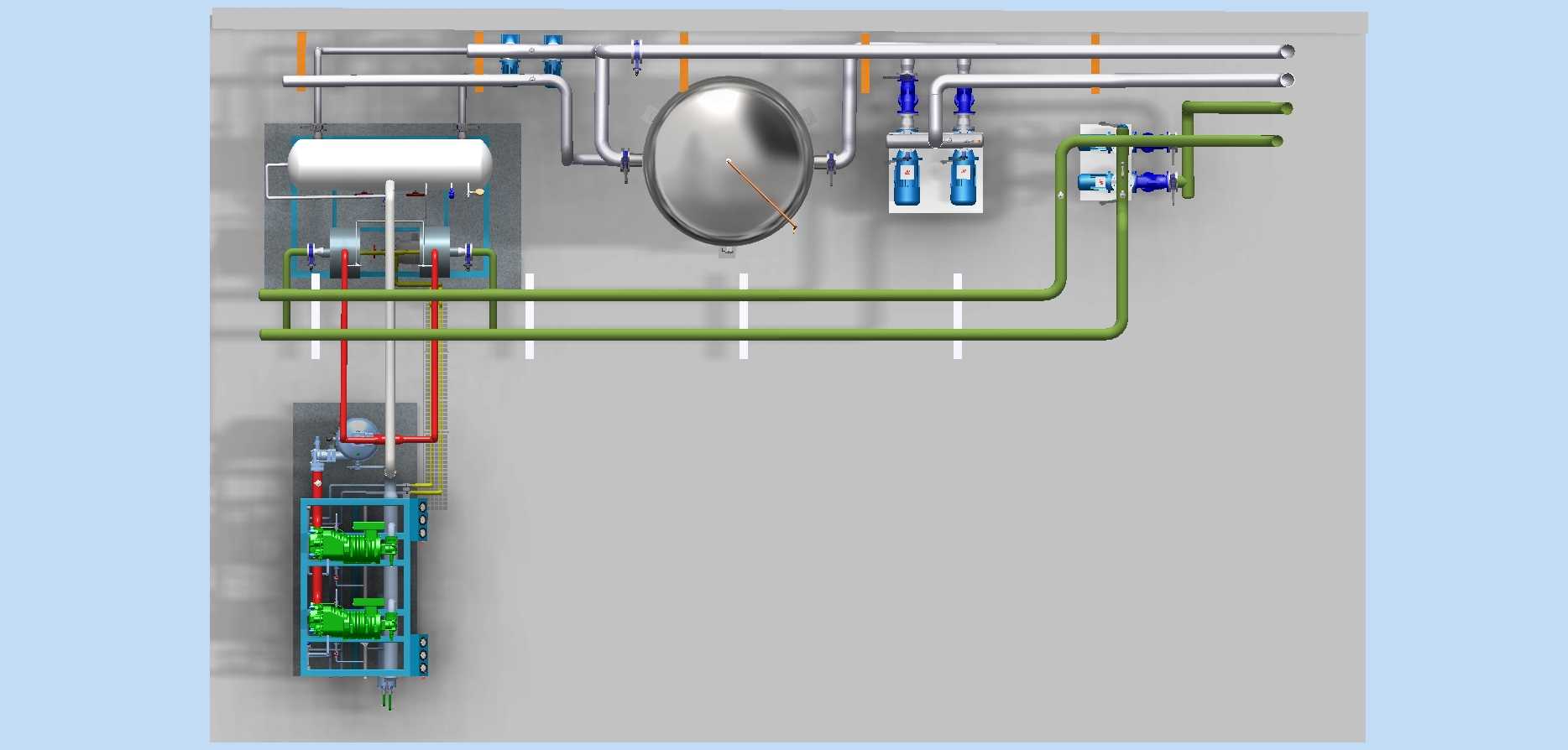

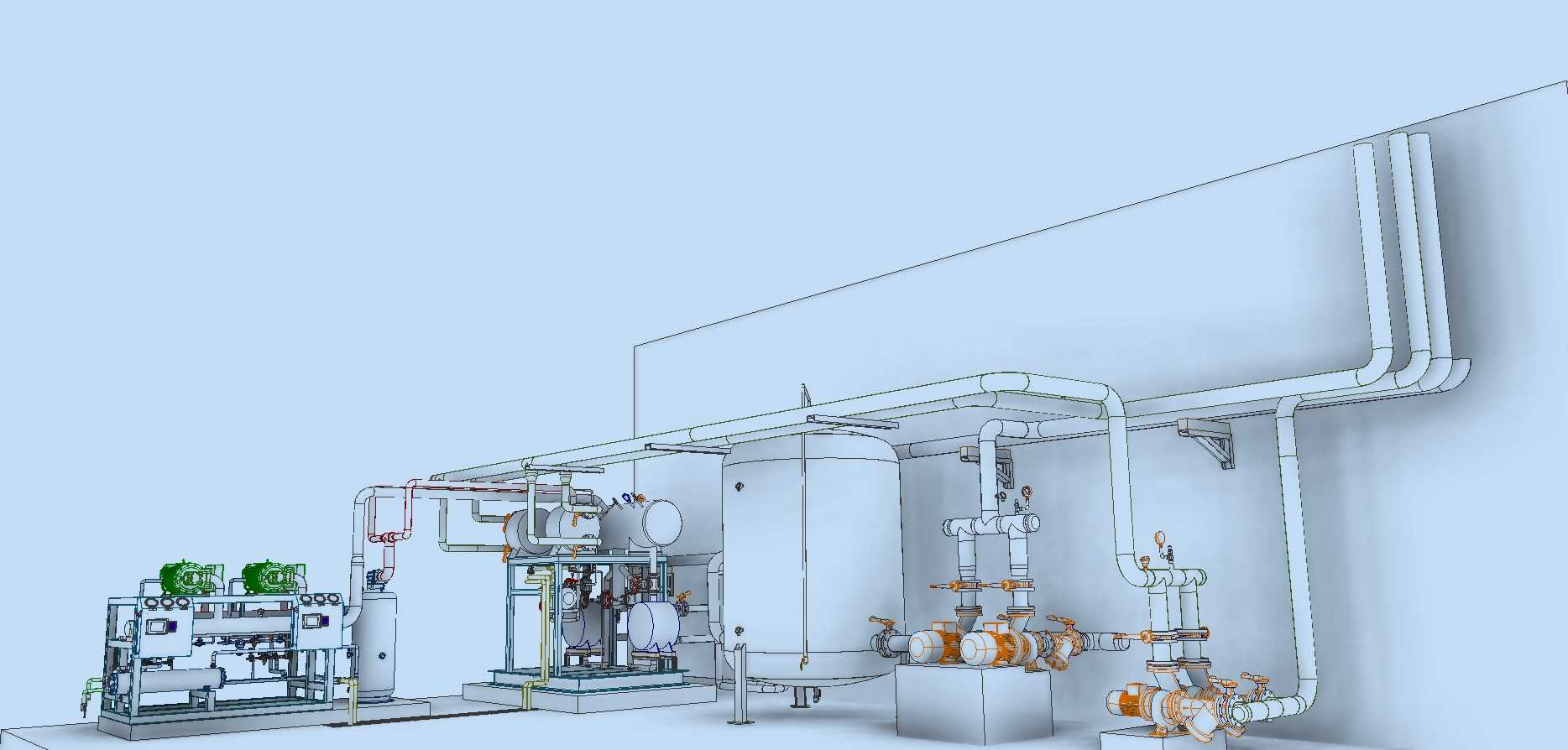

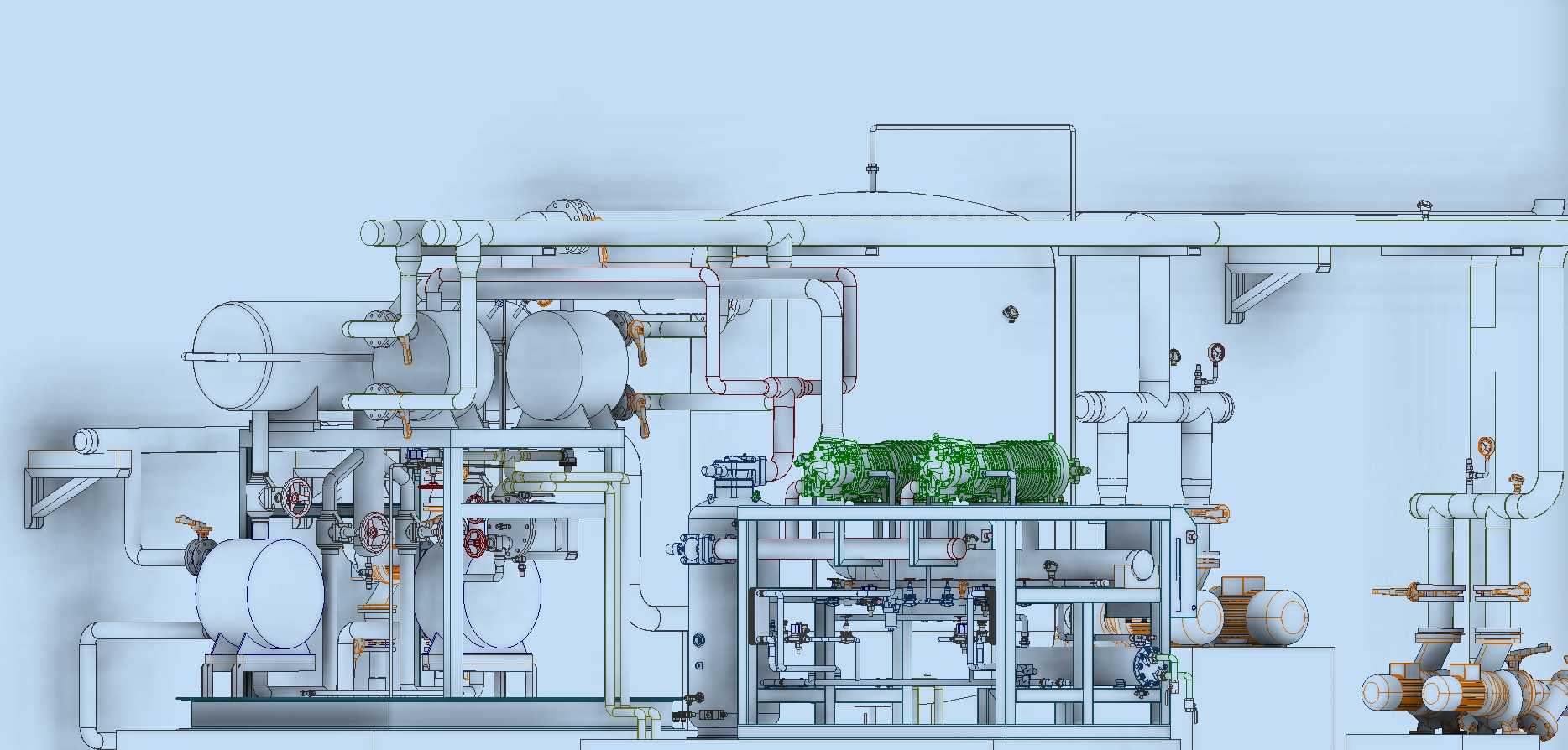

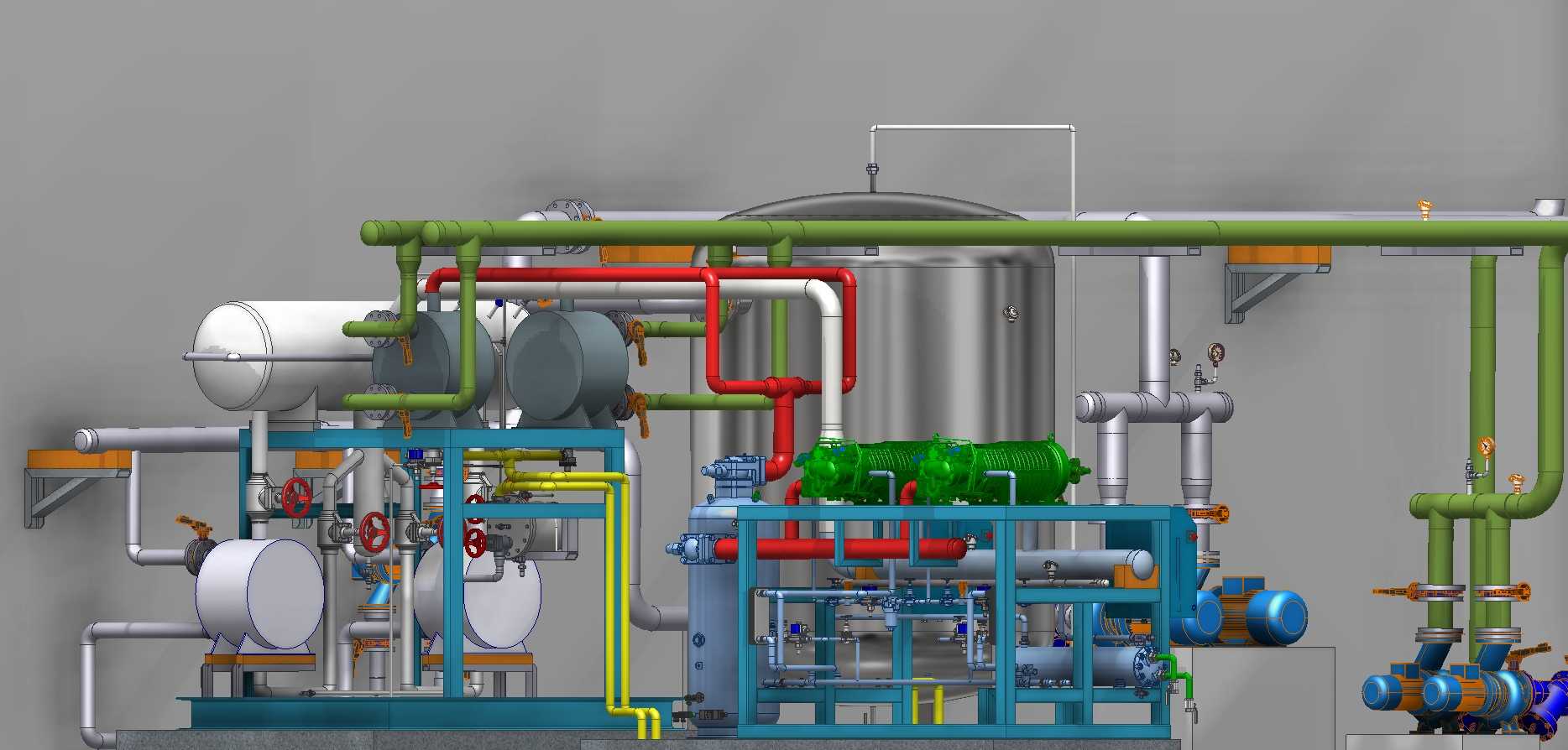

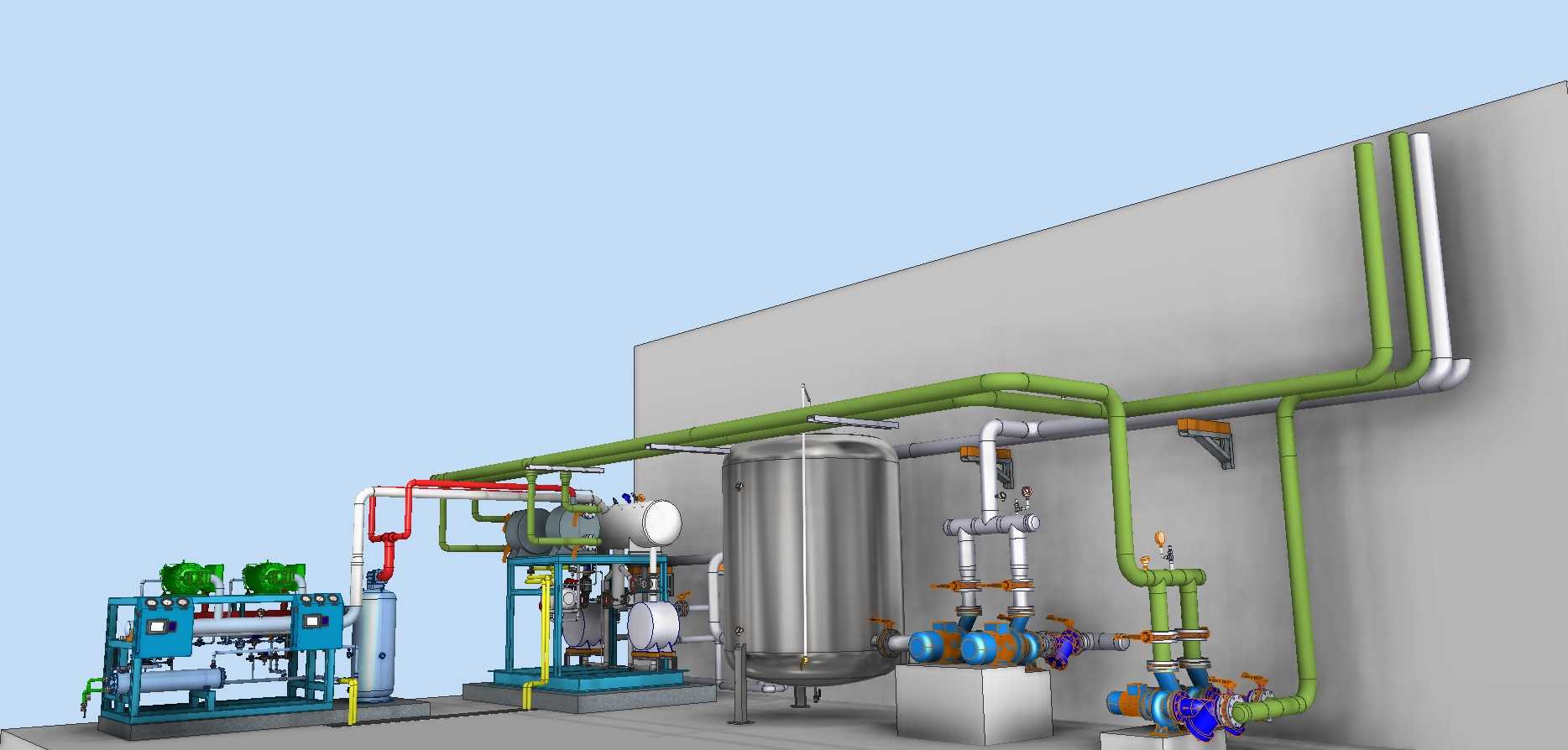

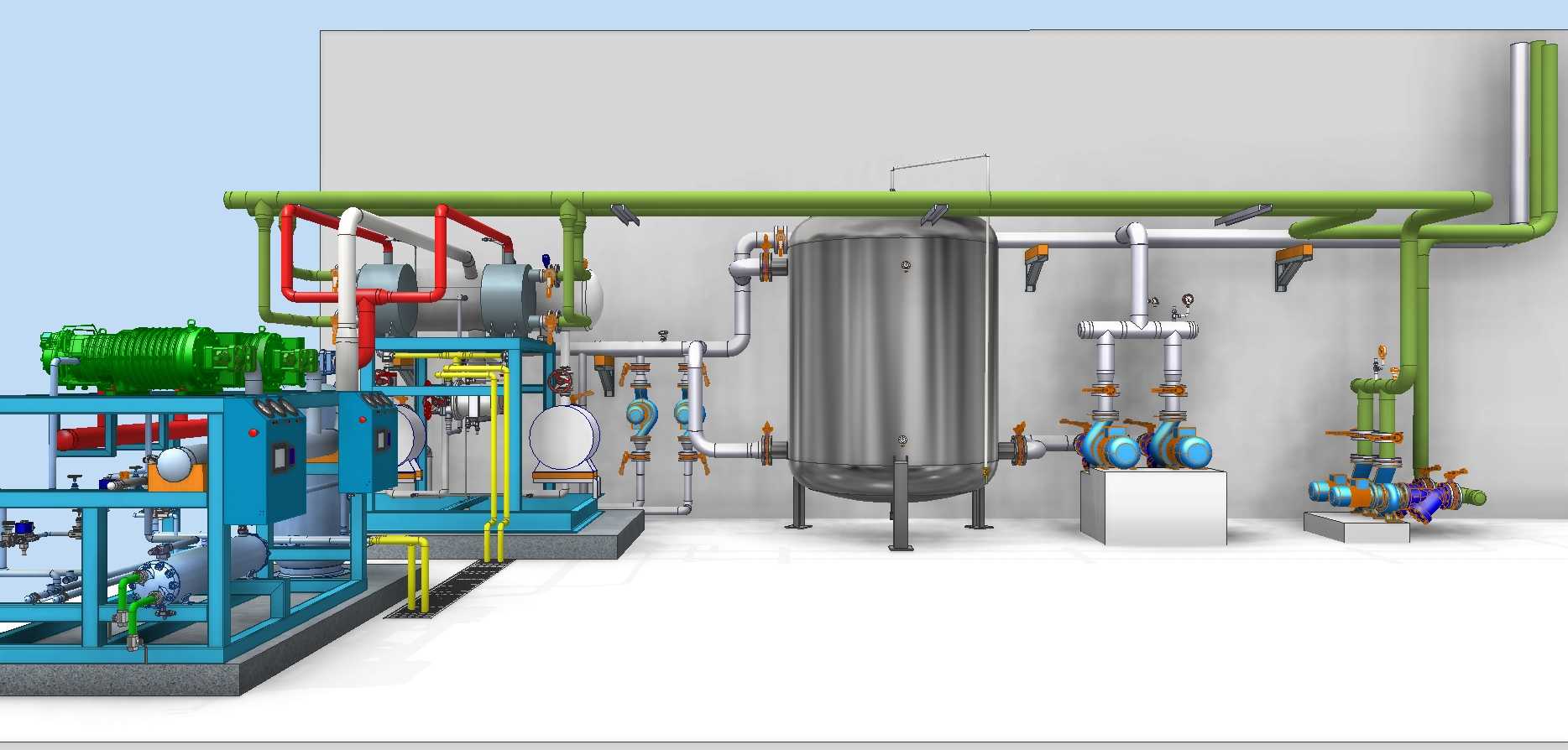

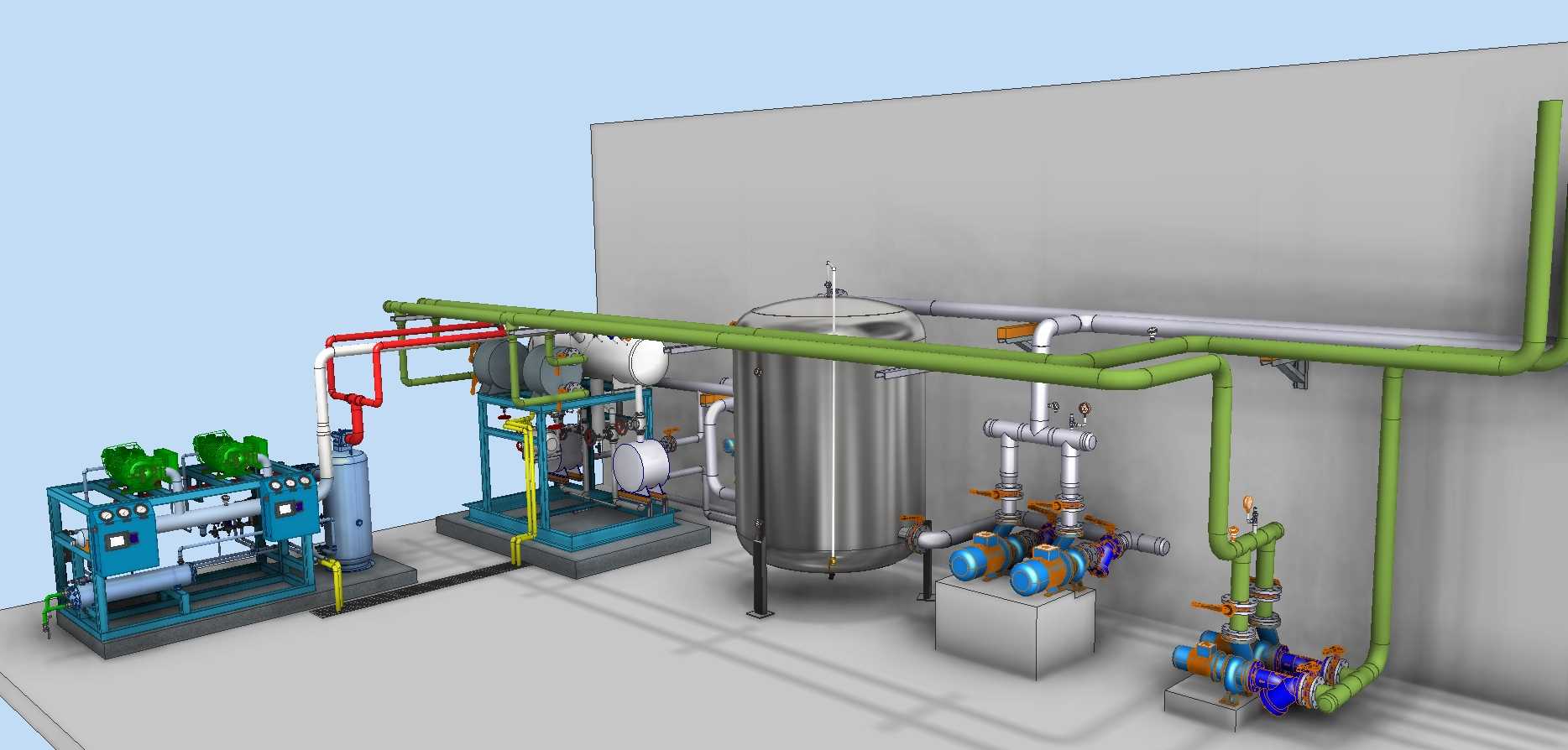

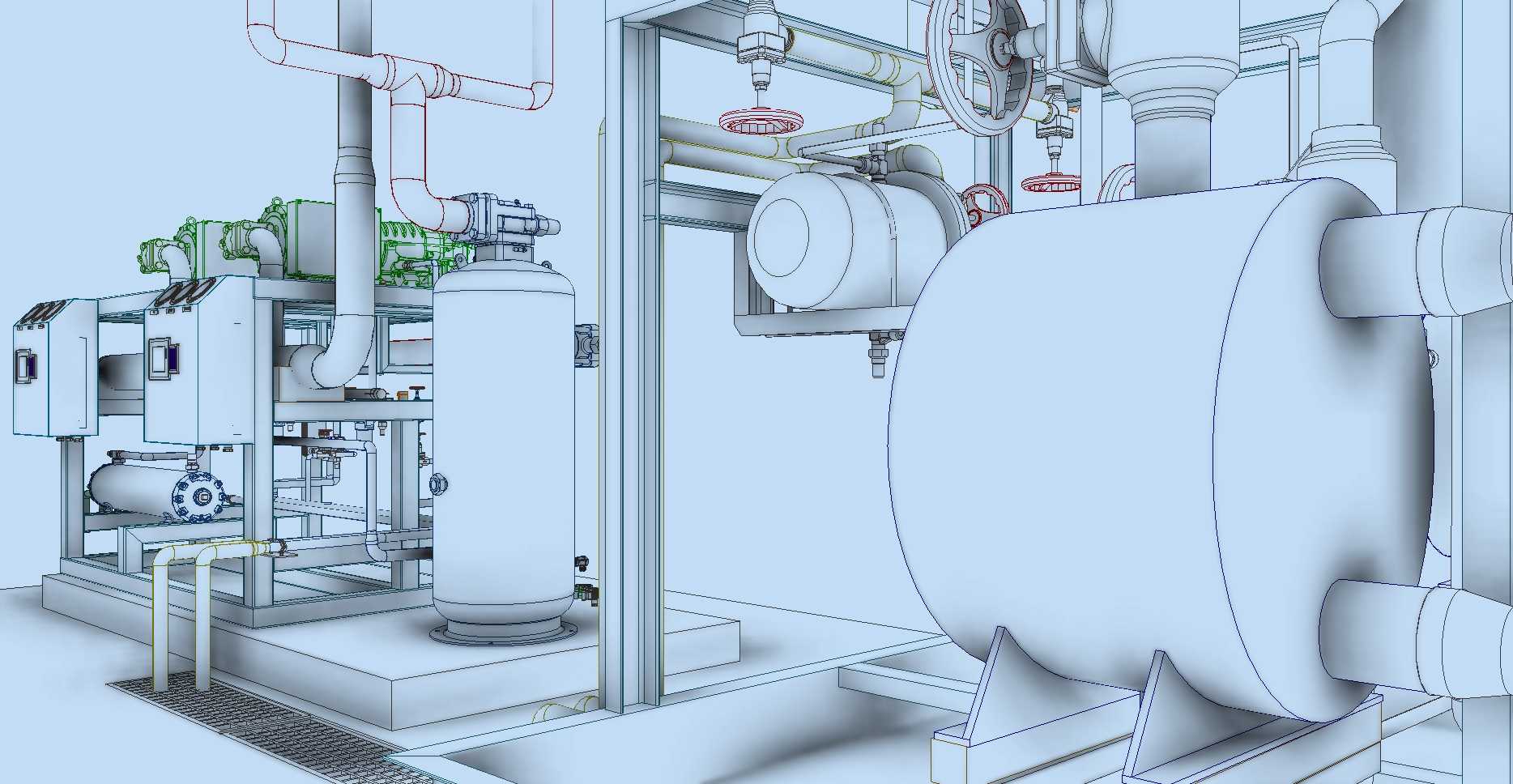

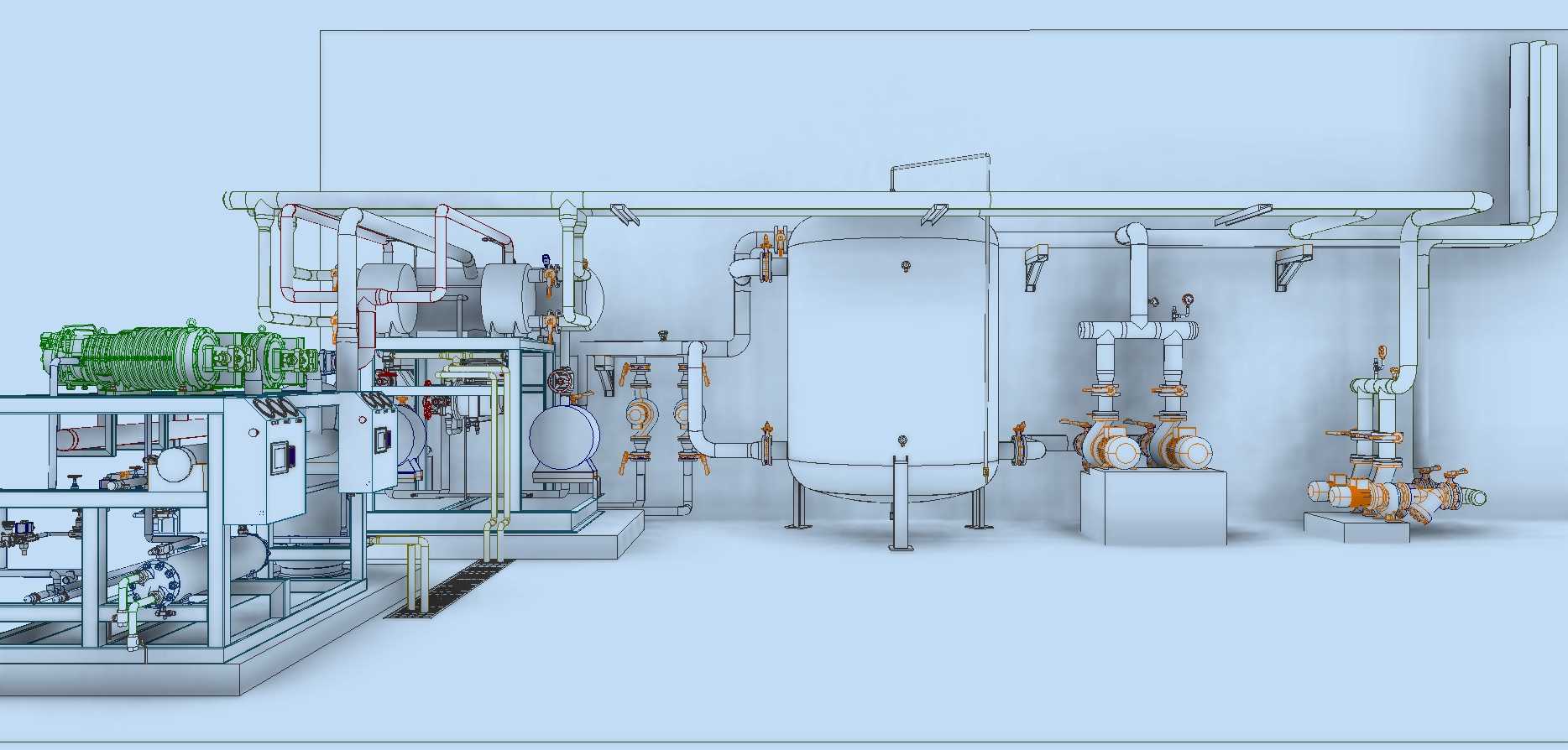

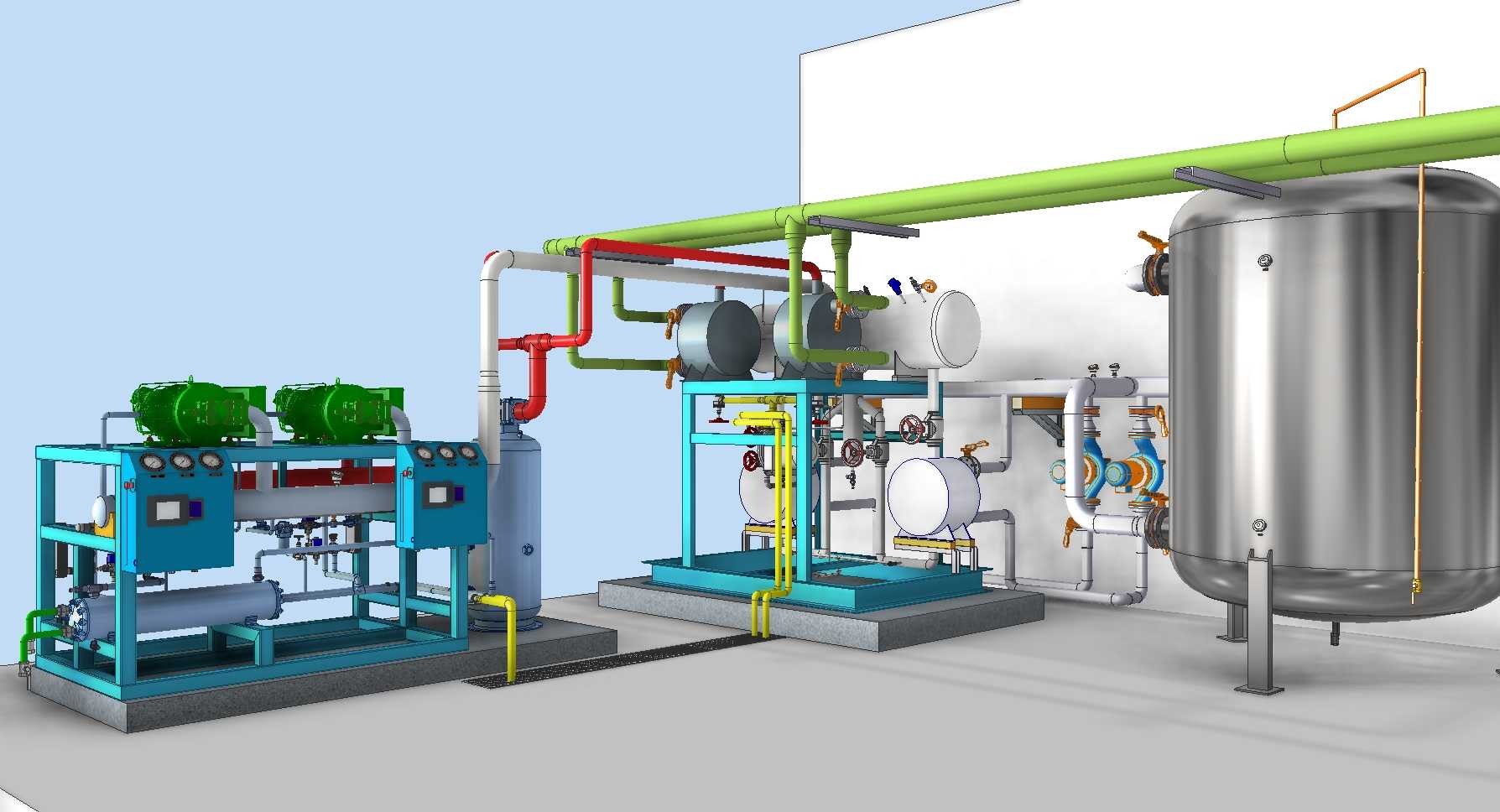

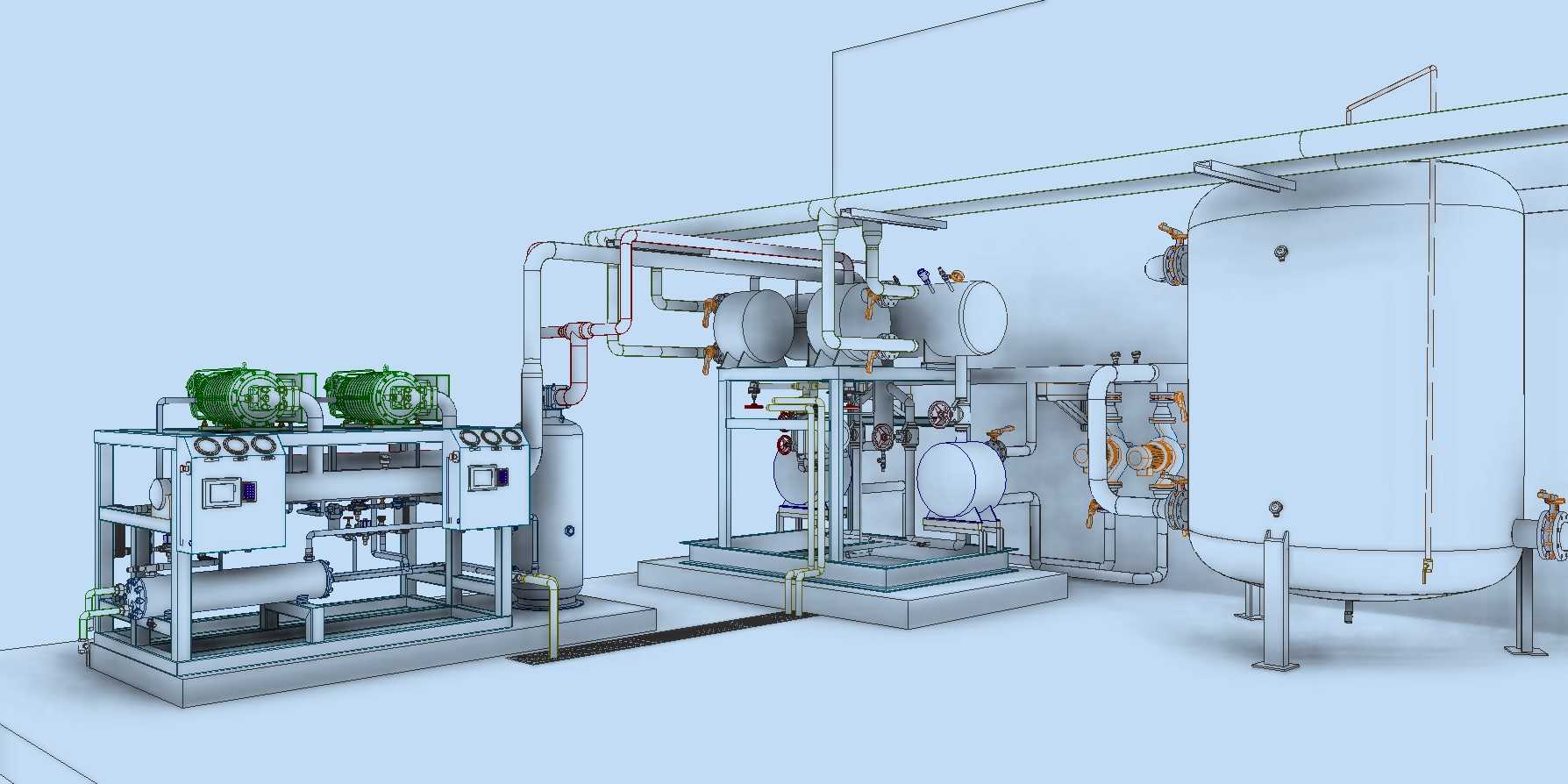

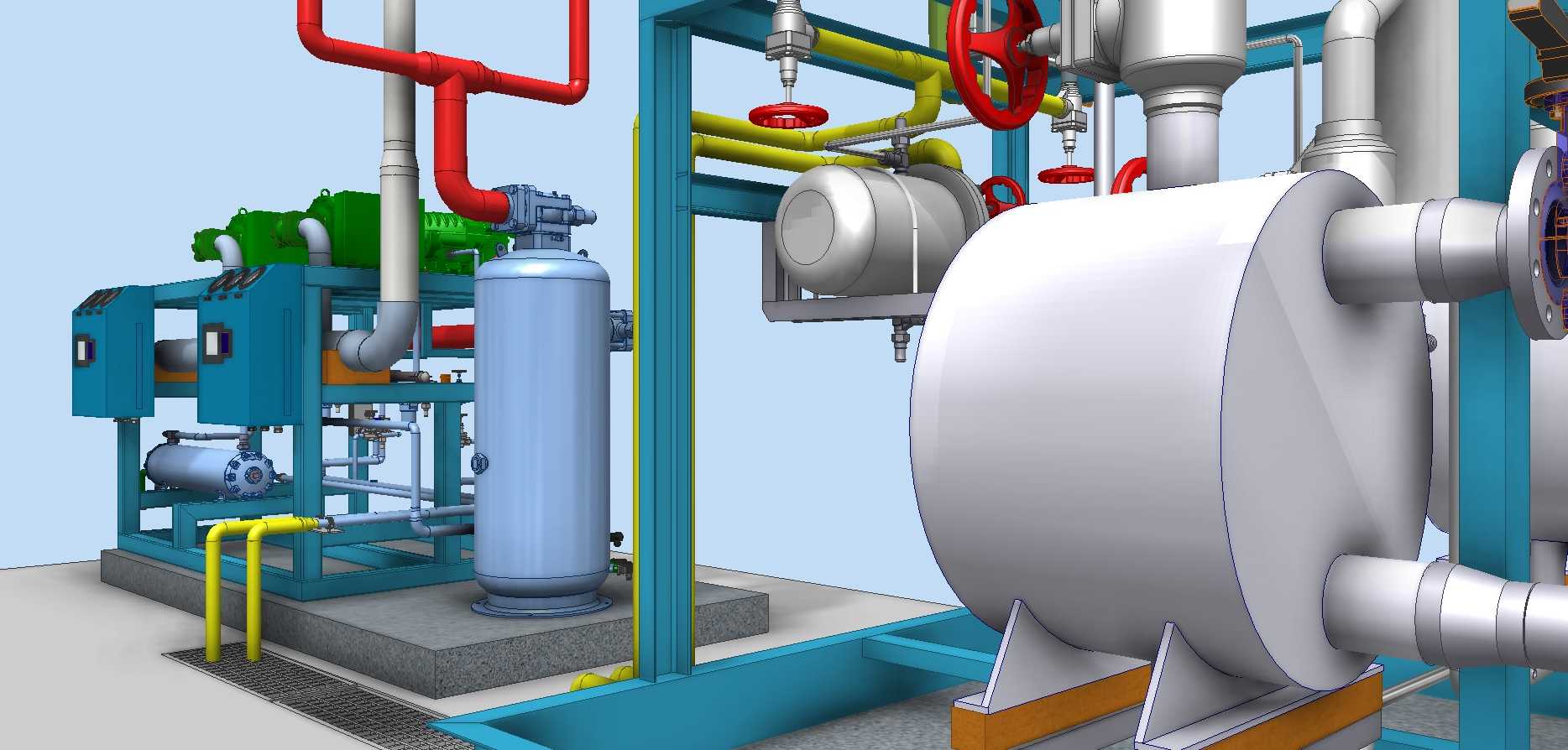

该套低负荷氨制冷成套设备，主要面向中小型食品加工冷藏车间、小型冷链仓储库区、低温实验工况空间等需要稳定低负荷冷源供给的应用场景，可在环境温度跨度较大的工况下持续输出稳定冷量，为需要控温的空间或工艺环节提供可靠的低温保障，适配冷量需求适中、供冷连续性要求高的使用场景，避免大规格制冷机组在低负荷工况下频繁启停带来的能耗浪费与设备损耗问题。整套设备采用模块化分区布局设计，核心压缩单元采用双机并联的撬装集成结构，将压缩机、气液分离组件、油路调控部件、控制仪表组统一集成在钢制撬装底座上，撬体底部预设调平支撑结构，可直接在平整的硬化地面完成就位，无需额外浇筑复杂的设备基础，大幅缩短现场安装的施工周期。储液换热单元采用立式承压储液罐搭配多组板式换热组件的结构，储液罐采用支腿式落地安装设计，罐体侧面预留多组管路接口，可根据现场管路走向灵活调整接入方向，换热组件同样采用撬装集成设计，与压缩单元之间通过不同颜色的工艺管路完成介质输送，其中绿色管路为高压气态冷媒输送通道、红色管路为高温冷媒回流通道、黄色管路为润滑油回路、白色管路为低压气态冷媒通道，不同色彩的管路标识可大幅降低后期运维过程中的管路识别难度，减少误操作风险。设计过程中充分考虑现场安装的边界限制，压缩单元撬体的宽度控制在常规厂房通道的通行宽度范围内，设备就位时无需对厂房墙体、现有管线进行拆改，储液罐与压缩单元之间预留足够的检修操作空间，可满足日常阀门操作、仪表校准、易损件更换的操作空间需求，整套系统的供冷介质采用乙二醇水溶液作为中间载冷剂，可将输出冷量稳定控制在设定的低温区间，通过载冷剂循环将冷量输送至各个用冷终端，避免氨冷媒直接进入用冷终端带来的安全隐患，系统配置的氨汽凝缩处理装置可对系统中不凝性气体进行高效收集处理，维持系统内部的压力稳定，降低冷媒泄漏的安全风险。整套设备的管路布局遵循横平竖直的排布原则，管路转弯处采用标准弯头衔接，支撑点设置合理，避免管路运行过程中因振动产生的应力集中问题，控制仪表集中布置在压缩单元的正面操作侧，操作人员在日常巡检过程中可直接读取压力、温度等运行参数，无需绕到设备侧面或背面，提升日常运维的便捷性。
