五轴机床专用侧压式铣削装夹夹具

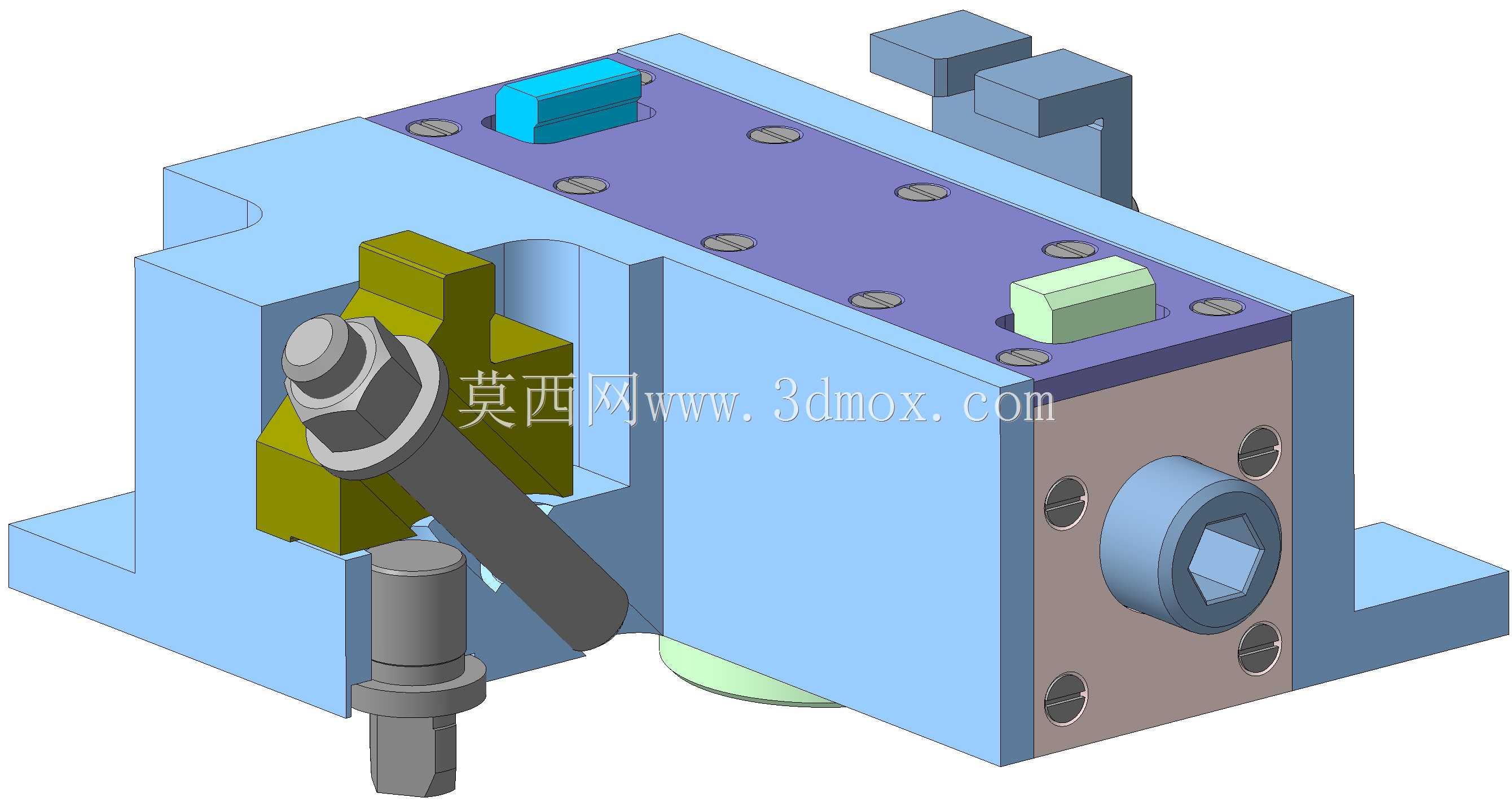

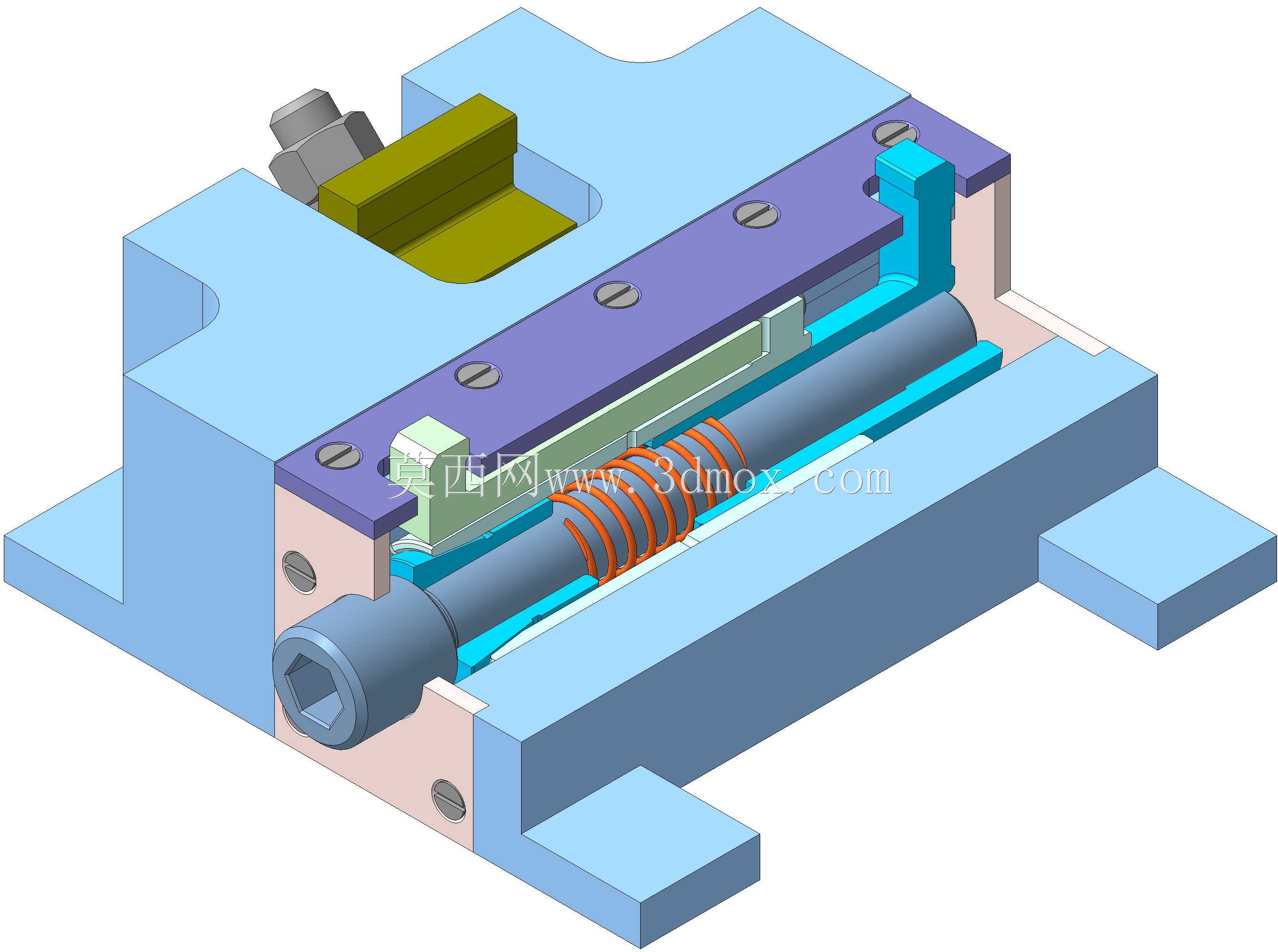

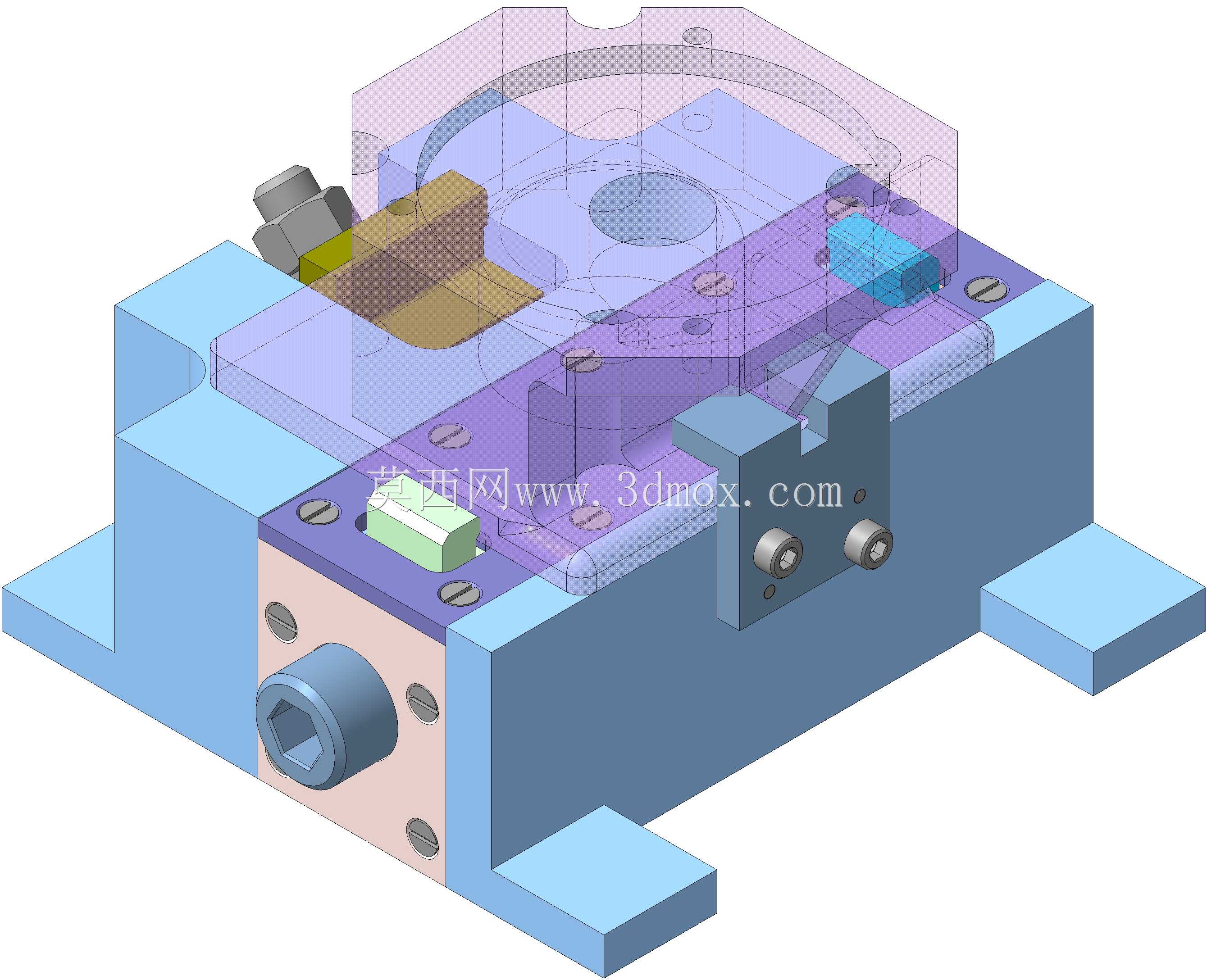

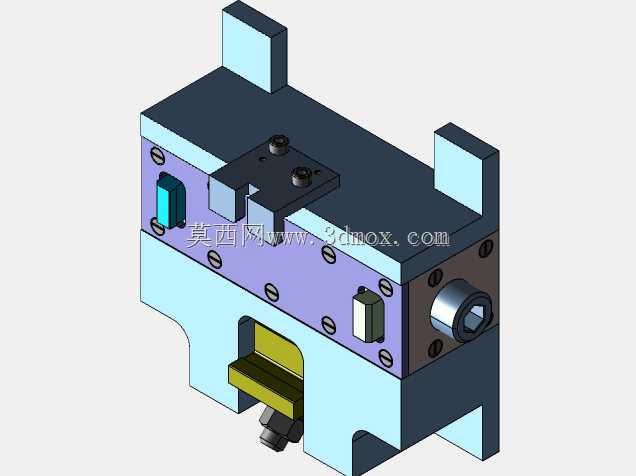

这款五轴机床配套的铣削夹具，主要面向精密机加工场景下的多面体零件铣削作业，适配五轴联动机床的工作台安装需求，解决传统夹具在五轴加工时易出现的装夹干涉、定位偏移、换件效率低的痛点，可广泛应用于航空航天小型结构件、精密五金零件、汽车零部件的五轴铣削加工工序，能够在工件一次装夹后完成多面铣削、钻孔、倒角等复合加工，减少重复装夹带来的形位公差累积。夹具整体采用下沉式基座设计，基座底部设置对称的安装支脚，可直接匹配五轴机床工作台的标准T型槽定位间距，安装时通过螺栓穿过支脚预留的沉孔完成固定，整体安装边界紧凑，不会超出五轴工作台的回转范围，避免机床摆头或转台回转时发生碰撞。夹具的核心装夹结构采用侧推式压紧设计，内部设置复位弹簧组件配合导向轴，松开锁紧螺栓后可自动推动压块复位，方便工件快速取放；压块接触面做了防滑齿纹处理，可适配不同厚度的方形、异形毛坯工件，装夹时通过端部的内六角锁紧螺栓带动压块沿导向槽平移，将工件抵紧在基座的定位挡边上，夹紧力均匀稳定，可承受大进给铣削时的切削冲击力，不会出现工件松动移位的问题。夹具上方的盖板通过内六角沉头螺钉与基座连接，既可以防护内部的弹簧、导向轴结构，避免切削碎屑进入导向槽造成卡滞，也可以作为辅助定位基准，盖板上预留的定位槽可配合定位销实现异形工件的快速找正。设计过程中充分考虑了五轴加工的排屑需求，基座两侧预留了排屑缺口，铣削产生的金属碎屑可随切削液直接从缺口流出，不会在夹具内部堆积；所有活动部件的配合间隙控制在0.02mm以内，既保证活动顺畅，又避免碎屑嵌入配合面造成机构卡涩。夹具的定位基准面做了高频淬火处理，表面硬度达到HRC55以上，长期使用不会出现磨损凹陷，可长期保持装夹定位精度，适配批量零件的连续加工需求，大幅降低五轴加工过程中的装夹辅助时间，提升机床的有效加工时长。
