特殊阀体加工用五轴铣削机床夹具

在阀体类异形零件的多工序复合加工场景中，常规三轴机床配套的平口钳、简易压板夹具往往无法满足一次装夹完成多面加工的需求，多次装夹带来的定位误差会直接导致阀体密封面、连接孔位的形位公差超差，后续装配环节出现渗漏、连接错位等问题的概率会大幅提升。这套适配五轴铣削设备的专用夹具，正是针对异形结构阀体的加工痛点设计，可在单次装夹状态下完成阀体的铣削成型、孔系钻铰、螺纹铣削全工序加工，从装夹环节减少误差累积，适配中小批量精密阀体零件的加工需求。

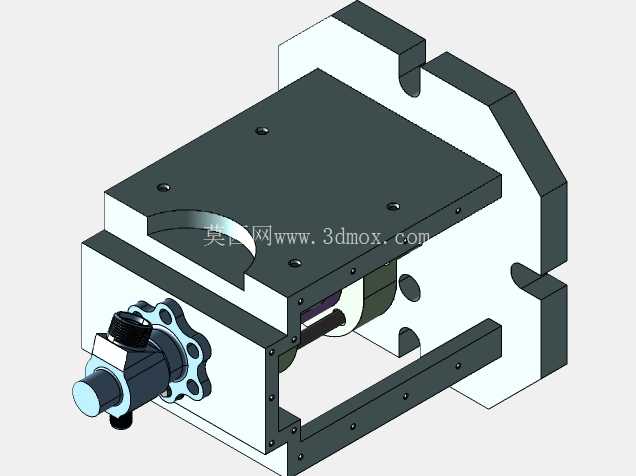

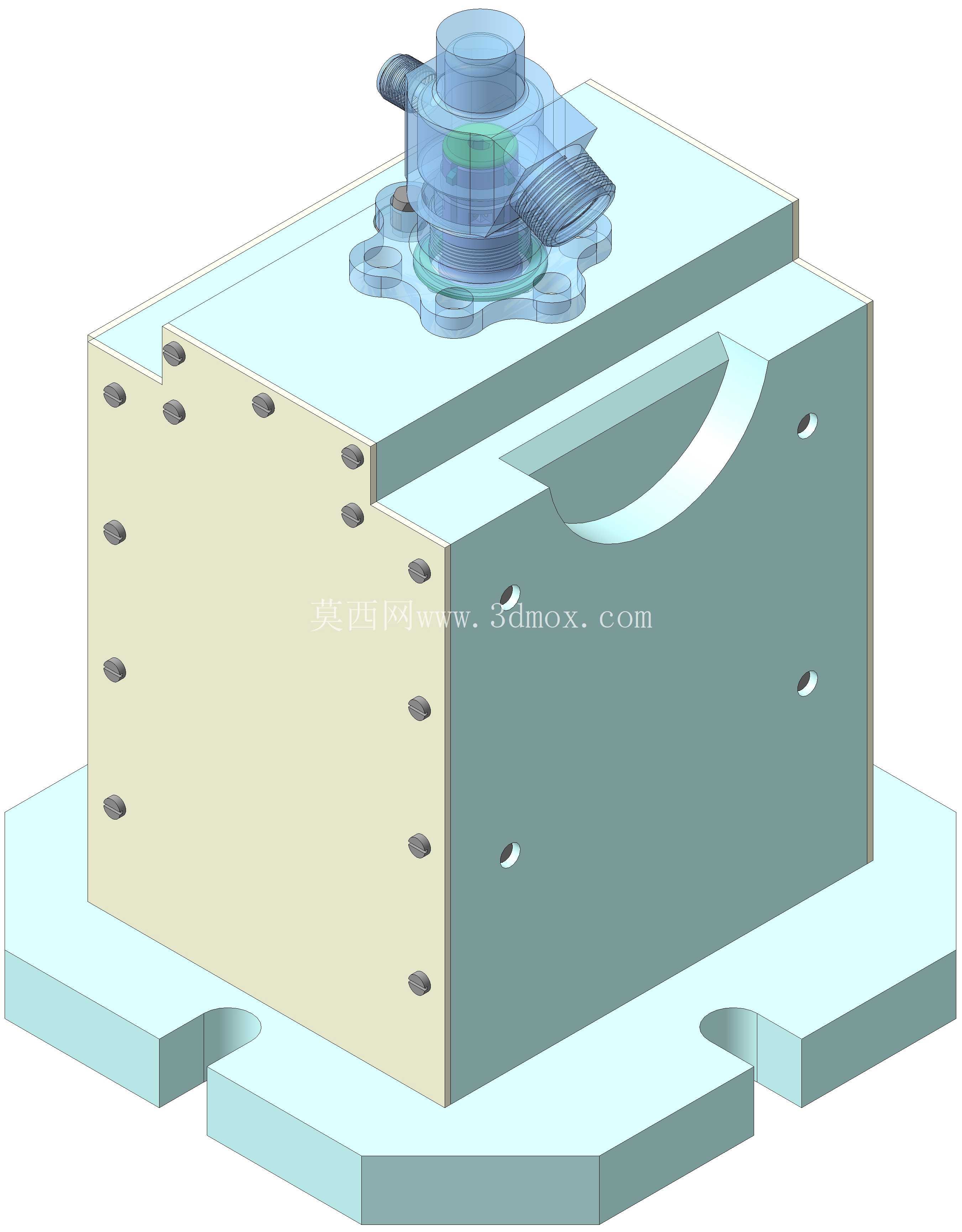

从结构设计逻辑来看，夹具主体采用箱式基座作为承载核心，基座底部设置带定位缺口的安装法兰，可直接匹配五轴机床工作台的标准T型槽间距，安装时通过定位键卡入工作台槽内完成初定位，再用压板压紧法兰面即可完成夹具与机床的刚性连接，无需额外制作过渡连接板，安装边界可覆盖主流行程的五轴铣削设备工作台，基座侧面预留的多个沉头安装孔，可根据加工阀体的尺寸规格更换不同的定位组件，拓展夹具的适配范围。

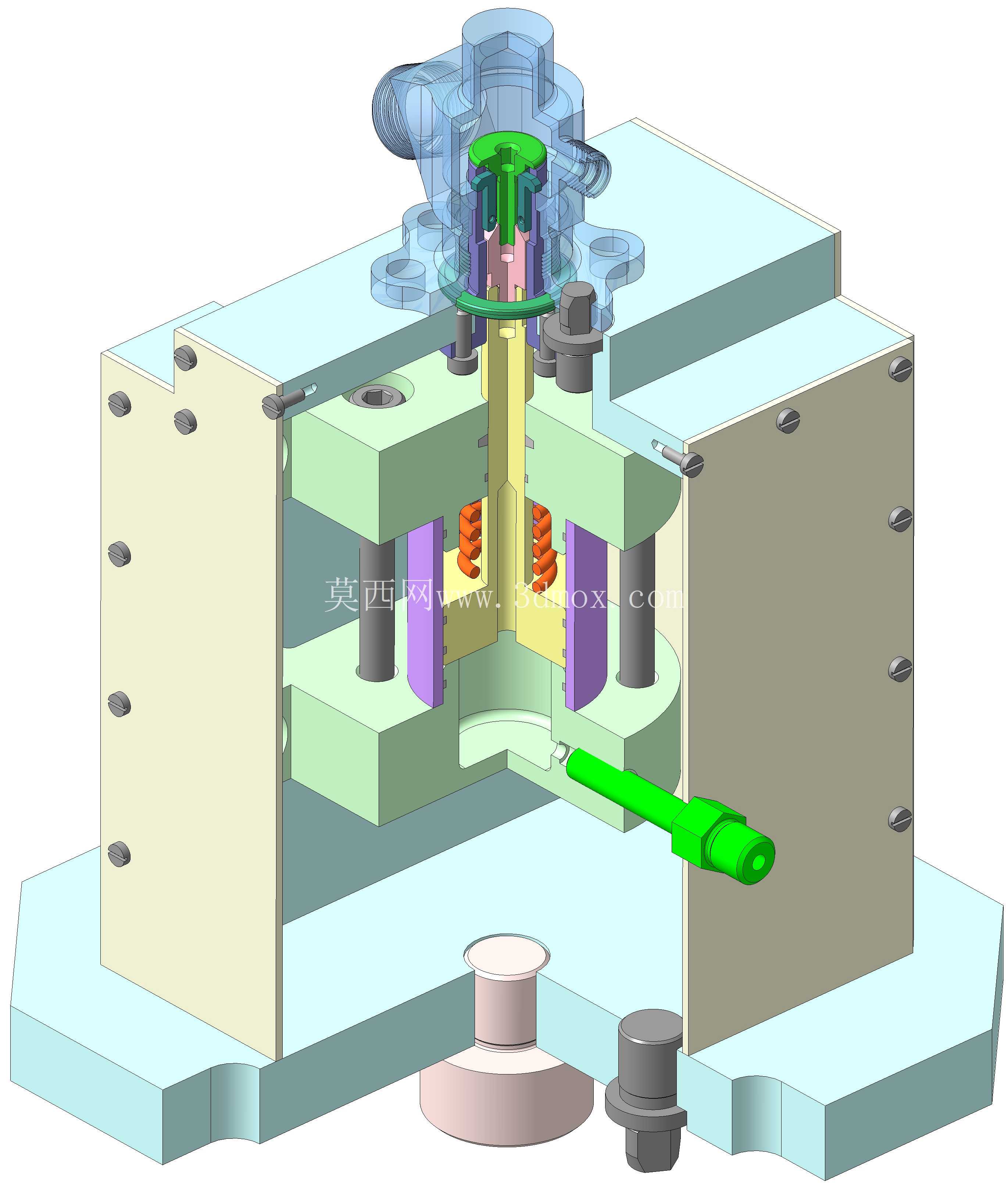

夹具的定位模块针对阀体的不规则外形做了仿形设计，上部的定位座完全贴合阀体底部的安装法兰轮廓，设置的定位销可精准卡入阀体法兰的预制工艺孔内，限制工件的X、Y向移动与转动自由度，侧面的辅助支撑块可顶住阀体的薄壁腔体部位，避免铣削加工时因切削力作用产生薄壁振颤，影响加工表面粗糙度。夹紧机构采用螺旋压紧与侧向顶紧结合的方式，上部的旋转压头可压紧阀体法兰的上端面，侧向的紧定螺钉可根据阀体外形调整顶紧位置，既保证装夹刚性，又不会压伤阀体的已加工表面，所有夹紧元件的排布都避开了刀具加工路径，五轴摆头旋转加工时不会出现夹具干涉问题。

实际加工应用中，这套夹具可适配通径范围在20-80mm的各类异形阀体，包括三通阀、直角阀、特殊流道的控制阀类零件，装夹时只需将阀体放置在仿形定位座上，插入定位销后依次拧紧上部压头与侧向顶紧螺钉即可完成装夹，单工件装夹耗时可控制在2分钟以内，相比传统多次换装夹具的加工方式，单件加工效率可提升40%以上，同时能保证阀体各加工面的位置度公差控制在0.02mm以内，满足高压阀体的密封精度要求。夹具的基座采用整体铸铁材料加工，经过时效处理消除内应力，长期使用不会出现基准变形问题，定位组件可根据不同阀体型号快速更换，无需重新调整夹具与机床的坐标原点，换型调试时间可缩短60%以上。

在排屑与冷却设计上，夹具基座的上部平面设置了倾斜导屑槽，加工过程中产生的金属切屑会随着切削液的冲刷顺着导屑槽流入机床排屑器，不会在定位面堆积影响后续工件的装夹定位精度，基座侧面预留的通孔可接入切削液管路，直接对准加工区域喷射，保证刀具冷却充分，延长刀具使用寿命。针对五轴加工时的摆头运动特性，夹具整体高度控制在机床摆头的安全行程范围内，当摆头旋转至水平角度加工阀体侧面孔系时，夹具基座不会与摆头护套发生碰撞，所有夹紧元件的外露高度都低于工件加工面的最低位置，刀具路径规划时无需额外设置夹具避让高度，可有效缩短刀具空行程长度，进一步提升加工效率。
