Heule背向加工专用刀具结构设计

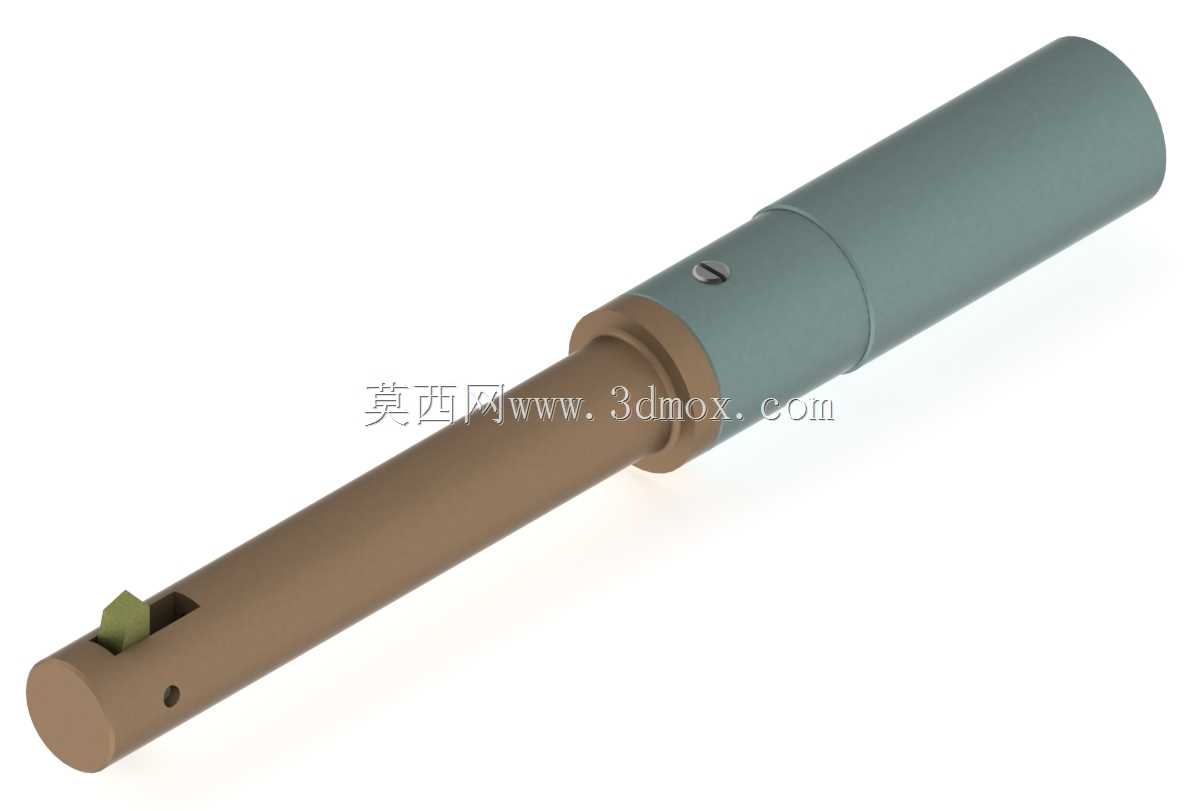

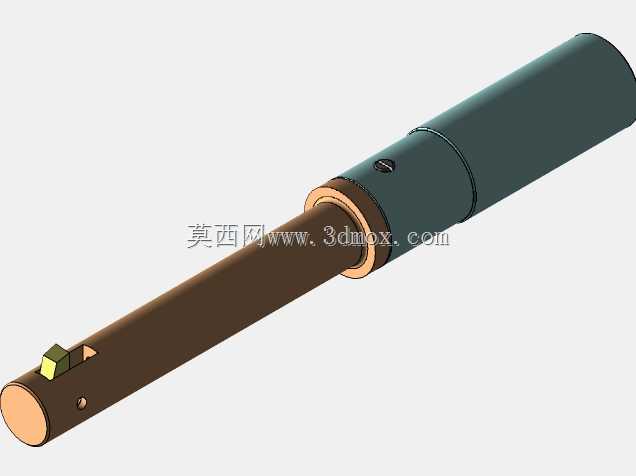

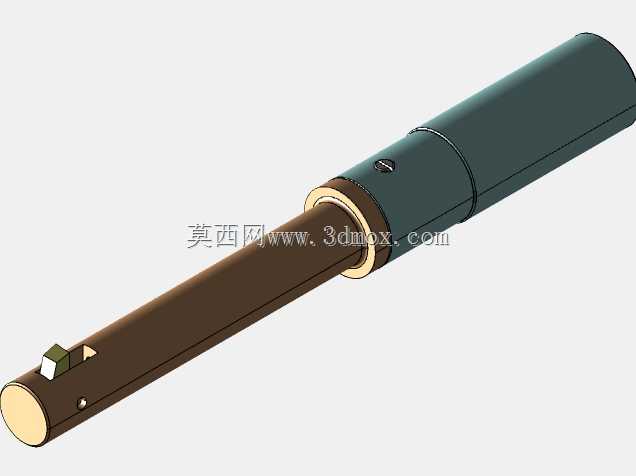

　　在常规孔系加工场景中，工件背面的倒角、去毛刺、锪平工序长期是加工效率提升的瓶颈，传统加工方式需要将工件翻面重新装夹定位，不仅会带来二次装夹的形位公差误差，还会大幅增加单件加工的辅助时间，在大批量精密零件加工场景下，这类翻面工序的时间占比甚至能达到总加工时长的30%以上。这款背向加工工具正是针对这类痛点设计的机加工专用刀具，可直接安装在加工中心、数控车床的标准刀座上，无需额外加装特殊动力头或辅助工装，就能在主轴单次进刀的过程中，完成工件正面加工后，自动展开切削刃完成背面的倒角、去毛刺或是锪平作业，全程不需要翻转工件，也不需要人工干预加工流程。

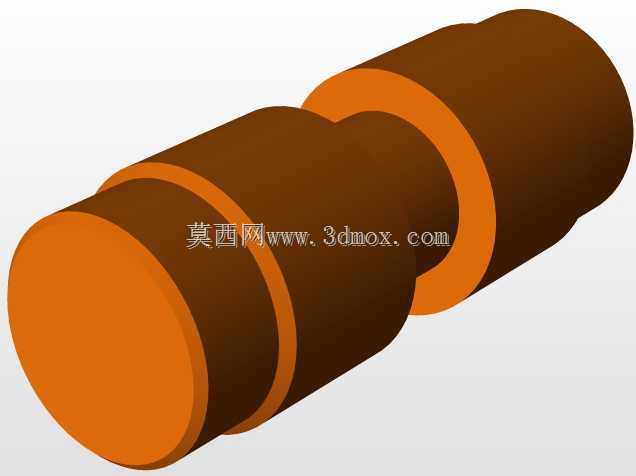

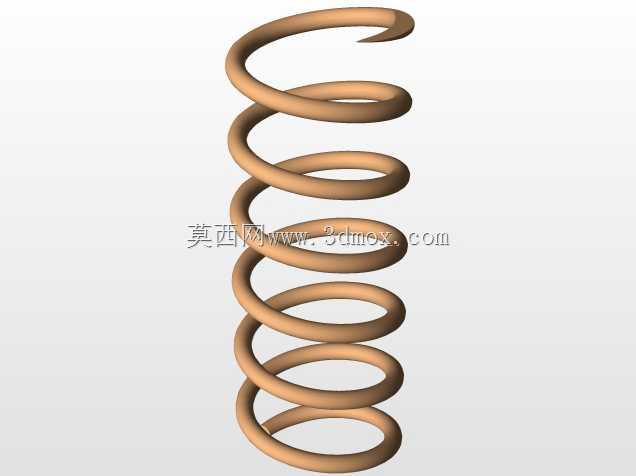

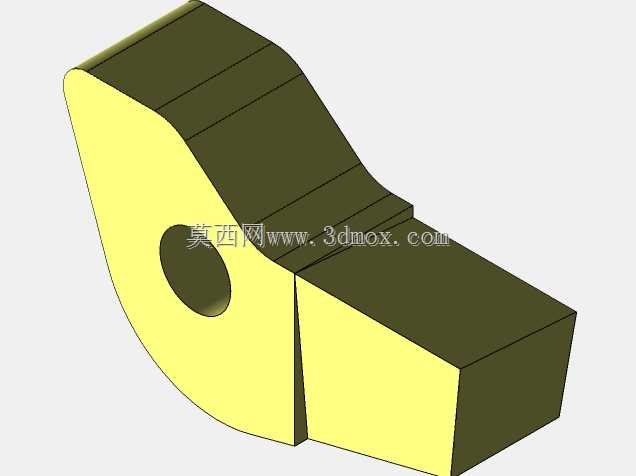

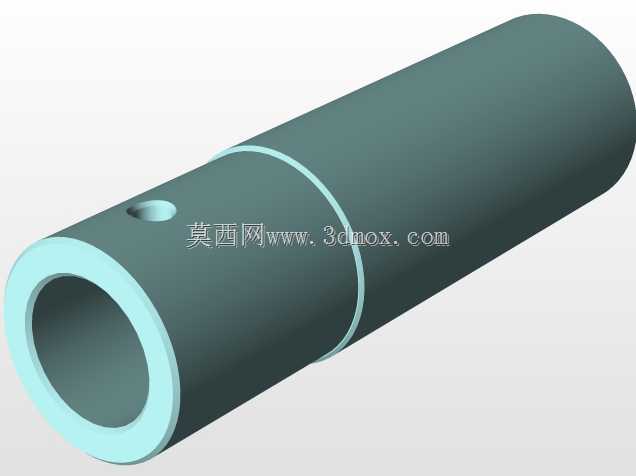

　　从结构设计逻辑来看，这款刀具采用了分体式同轴布局，外部为导向耐磨刀套，内部集成了弹性复位组件、切削刃伸缩驱动机构与导向定位芯轴。刀套整体采用硬质合金涂层材质，外径与待加工底孔采用间隙配合，加工时刀套先进入预制底孔完成径向定位，避免切削过程中出现刃口偏摆导致的倒角不均问题；内部的弹性组件采用矩形截面弹簧，相比普通圆柱弹簧能提供更稳定的顶推力，保证切削刃展开时的受力均匀，在刀具退刀时又能带动切削刃自动回缩，避免退刀过程中划伤已加工的孔壁表面。切削刃部分采用可更换式设计，当刃口出现磨损后，不需要更换整支刀具，只需要松开前端的锁紧螺钉更换对应规格的刀片即可，能有效降低长期使用的耗材成本。

　　从安装边界与适配场景来看，这款刀具的刀杆采用标准圆柱直柄设计，可适配绝大多数数控设备的弹簧夹头刀柄、侧固式刀柄，不需要定制特殊连接结构；刀体总长度根据加工孔深做了分级设计，可覆盖3mm到20mm直径的常见预制底孔加工需求，加工背面倒角的角度范围可通过更换不同角度的刀片实现45度、60度、30度等常用倒角规格的切换，锪平加工的最大直径可达到底孔直径的2.5倍，能满足绝大多数液压阀块、汽车零部件、航空结构件的背面加工要求。在实际使用过程中，刀具的动作逻辑完全依靠机械结构实现，不需要接入机床的冷却系统以外的动力源，也不需要编写特殊的M代码指令，只需要在加工程序中设置对应的进刀深度与停留时间，就能自动完成整个背向加工流程，对机床的适配性极强，即使是入门级的数控加工设备也能正常使用。

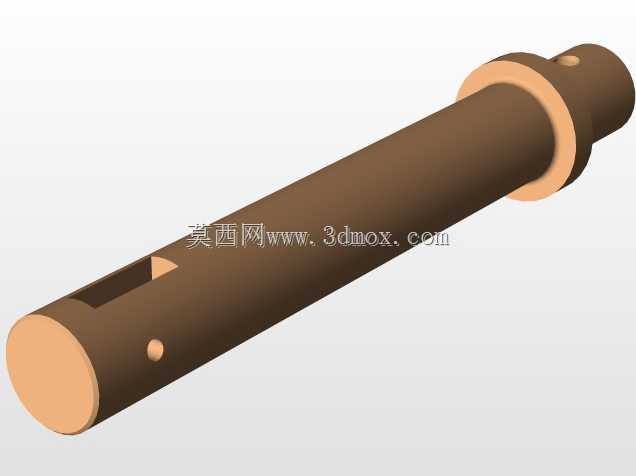

　　在细节设计上，刀具内部的驱动机构采用了斜面传动结构，当进刀到设定深度时，刀套端面接触工件正面表面，继续进刀的过程中内部芯轴相对刀套产生轴向位移，通过斜面推动切削刃沿径向向外展开，达到设定的切削直径后开始完成背面的切削作业；当加工完成后主轴退刀，弹性组件推动芯轴复位，切削刃在斜面带动下自动回缩到刀套内部，退刀时刃口不会与孔壁产生接触，能有效保证已加工表面的粗糙度。导向芯轴的前端做了圆弧导向处理，在进入底孔时能自动修正微小的孔位偏差，避免硬接触导致的刀体崩损，刀套表面开有均匀分布的冷却槽，加工时切削液可通过冷却槽直接到达切削区域，带走切削产生的热量同时冲掉切屑，避免切屑堆积在刃口位置影响加工质量。

　　这类背向加工工具在批量加工场景下的优势十分明显，以液压阀块的交叉孔去毛刺工序为例，传统翻面加工需要二次装夹找正，单件加工时间约为45秒，采用这款刀具后可在正面钻孔工序完成后直接进行背面倒角去毛刺，单件加工时间可压缩到10秒以内，同时还能避免二次装夹带来的位置度误差，能将该工序的加工合格率提升到99.5%以上。在汽车零部件的加工场景中，比如发动机缸体的油孔背面倒角、变速箱壳体的安装孔背面锪平，这类需要背面加工的特征数量多，采用传统工艺需要多次翻面装夹，使用这款刀具后可在一次装夹下完成所有正面与背面的孔加工工序，能大幅减少工件的周转次数，降低生产线的在制品积压。

　　从维护保养的角度来看，这款刀具的整体结构没有易损的电子元件，所有运动部件都采用了耐磨材质，日常使用只需要定期清理内部的切屑残留，在滑动部位涂抹少量的润滑脂即可，弹簧部件在长期使用出现弹力衰减后也可快速更换，整体维护成本极低。刀具的各个部件都做了互换性设计，同规格的刀套、刀片、弹簧组件都可以通用，不需要针对单支刀具定制配件，能有效减少车间的备件库存种类。
