液压塑料夹头组件结构设计

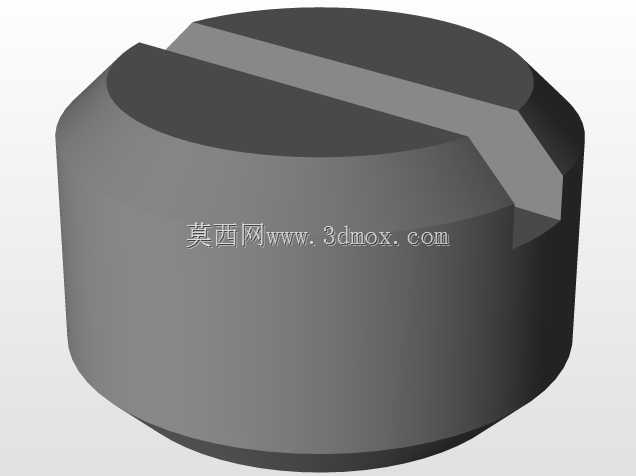

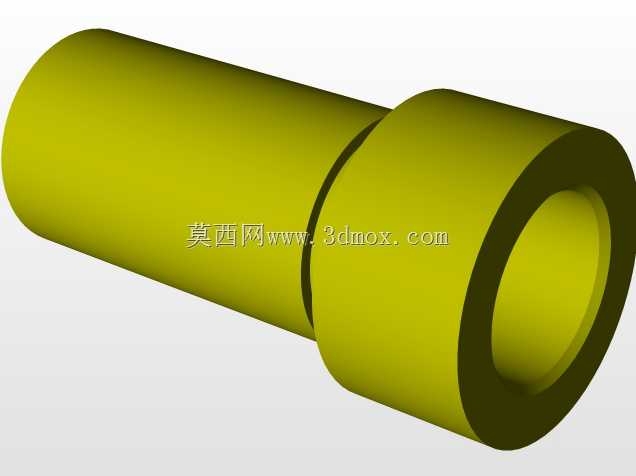

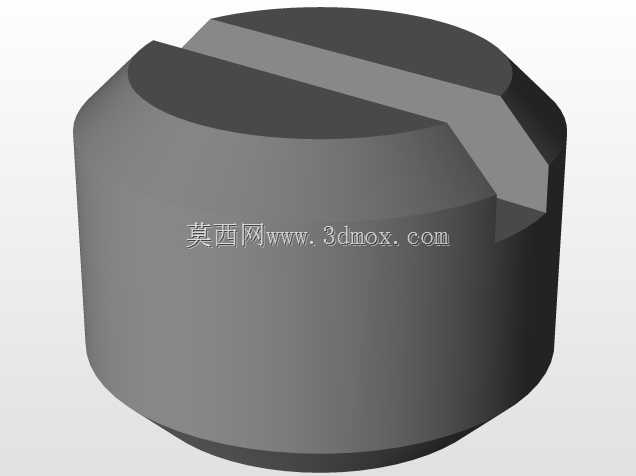

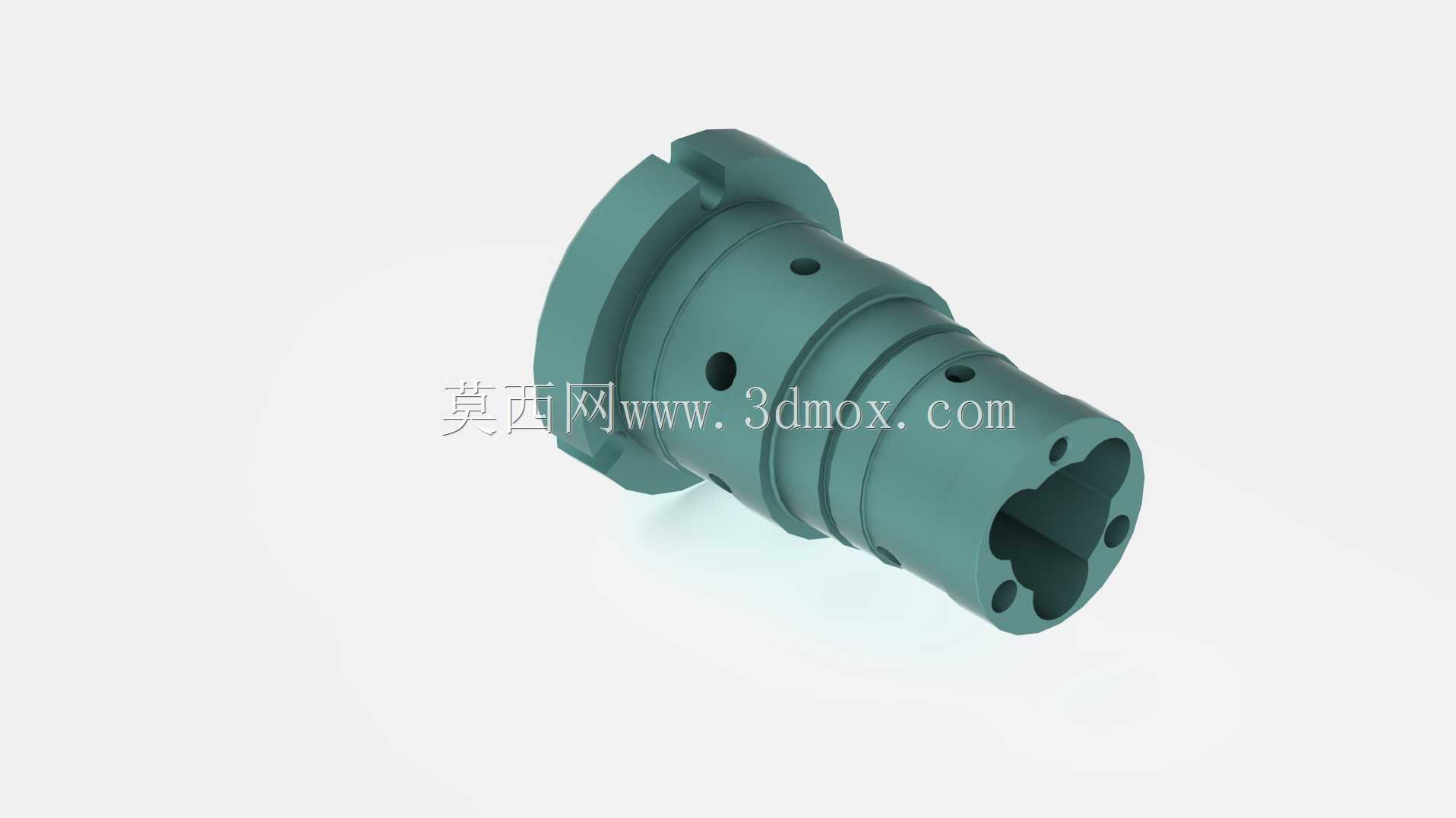

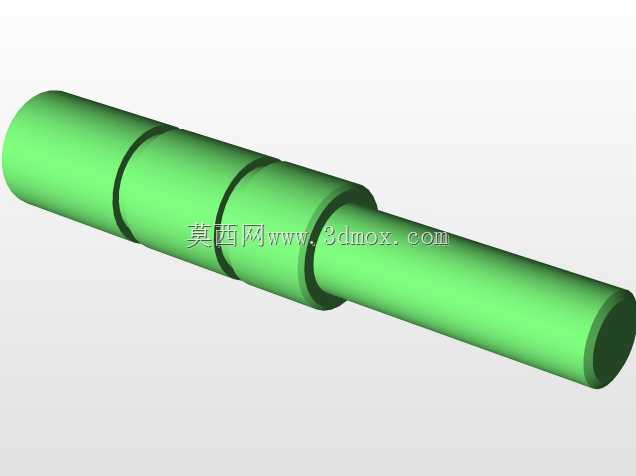

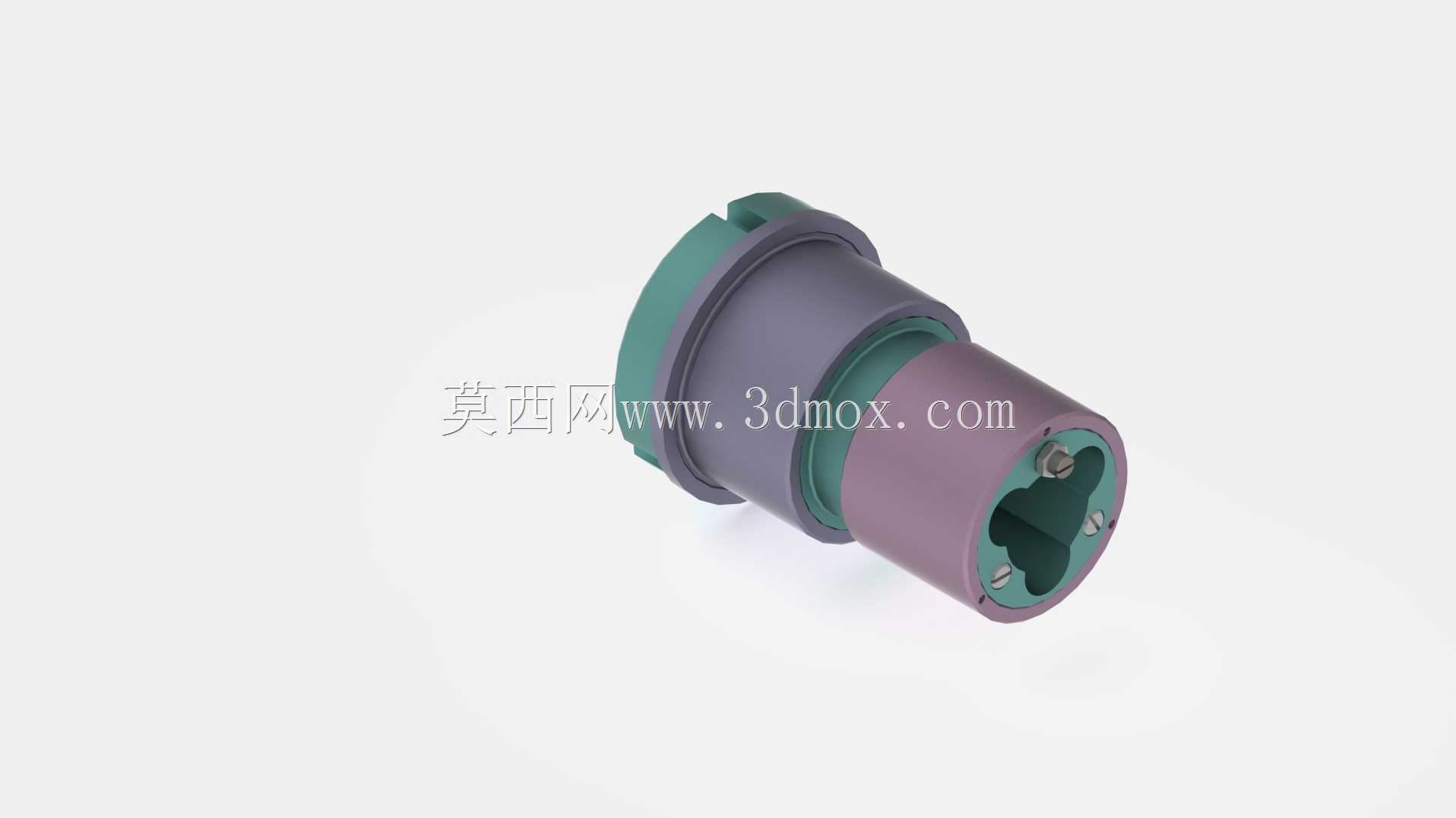

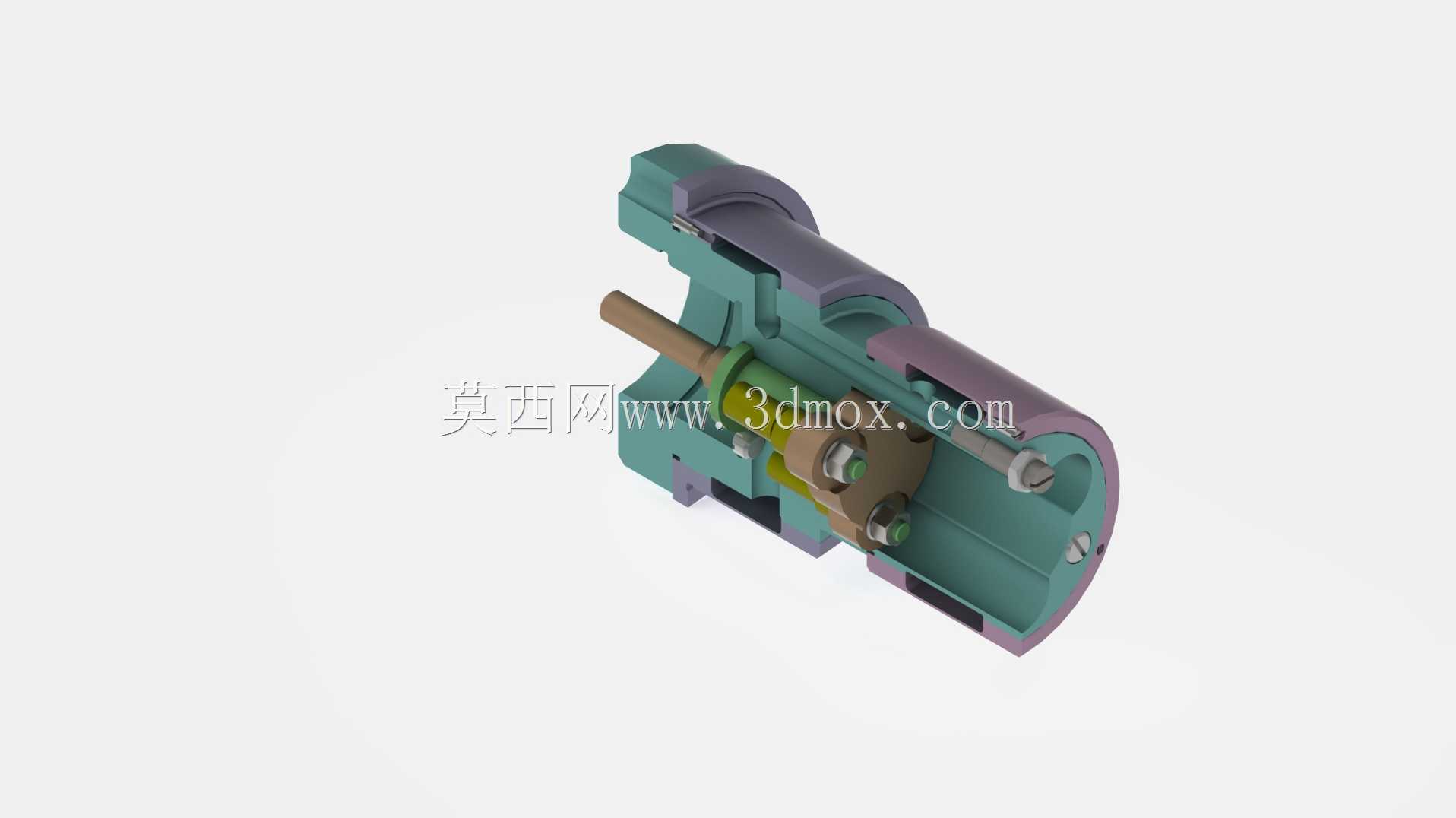

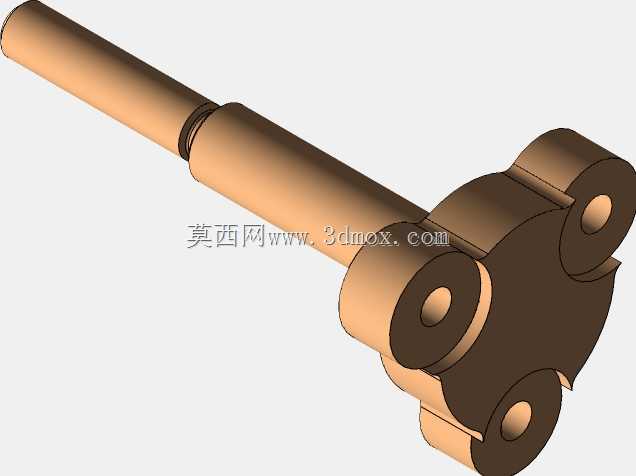

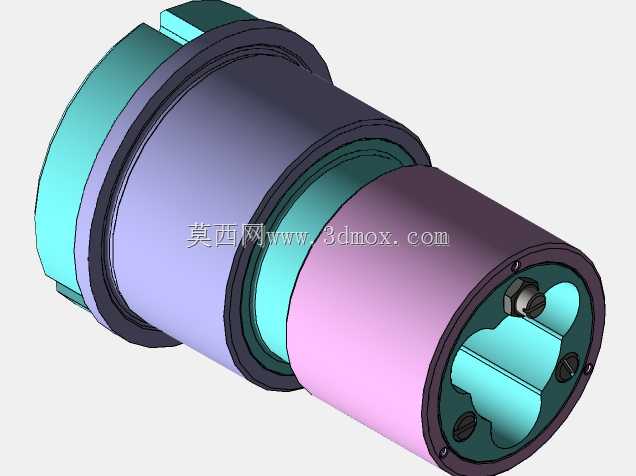

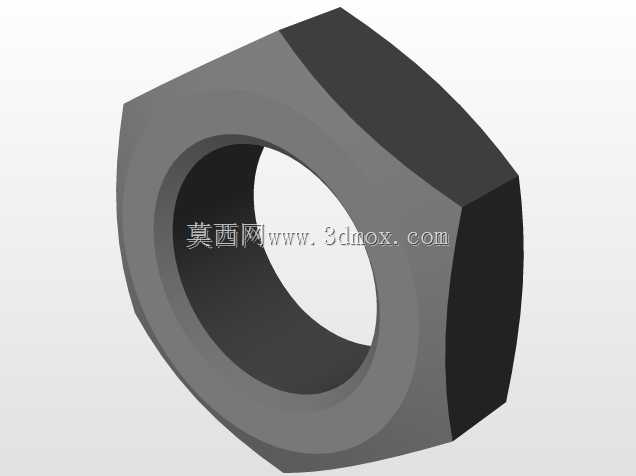

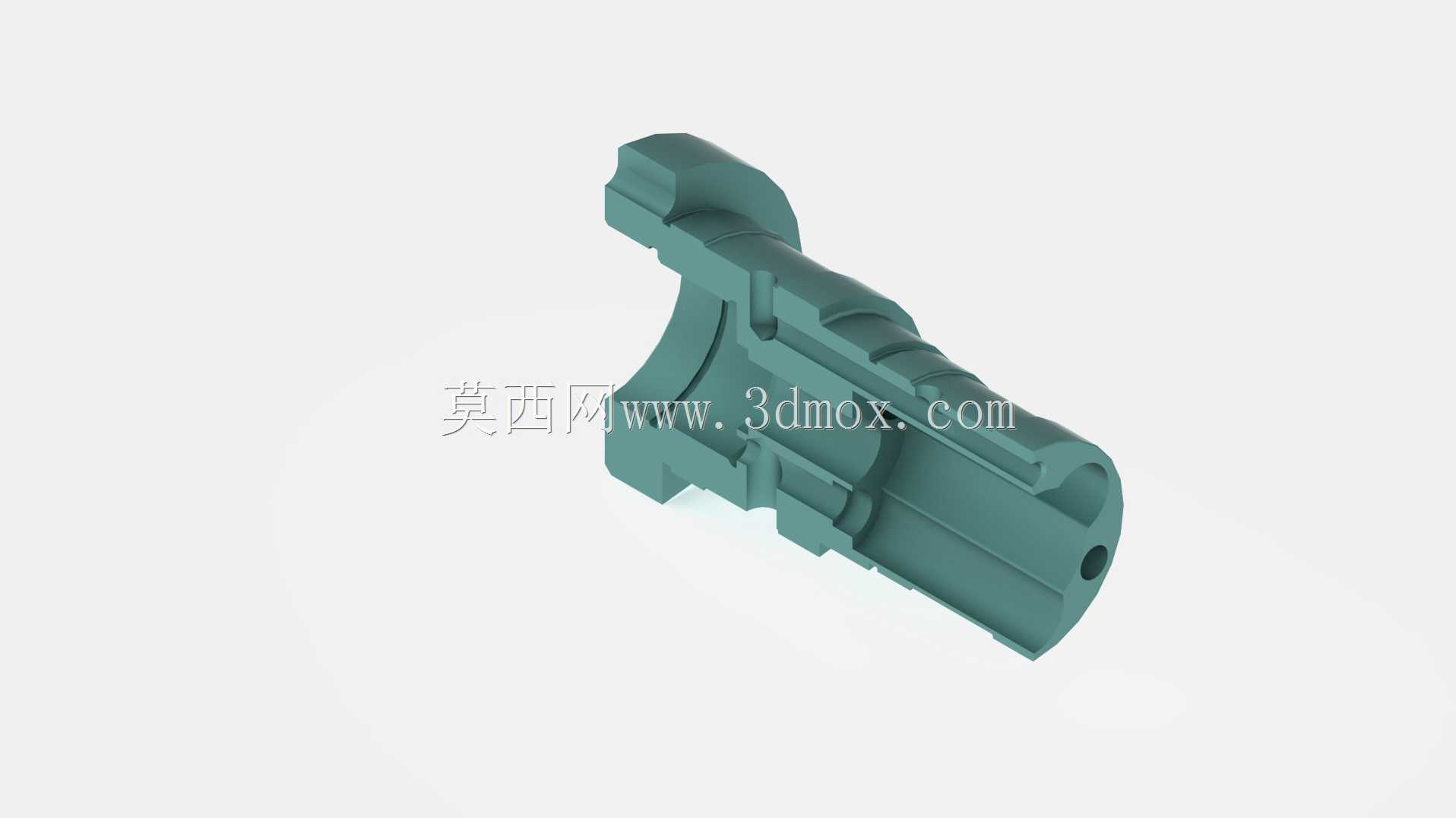

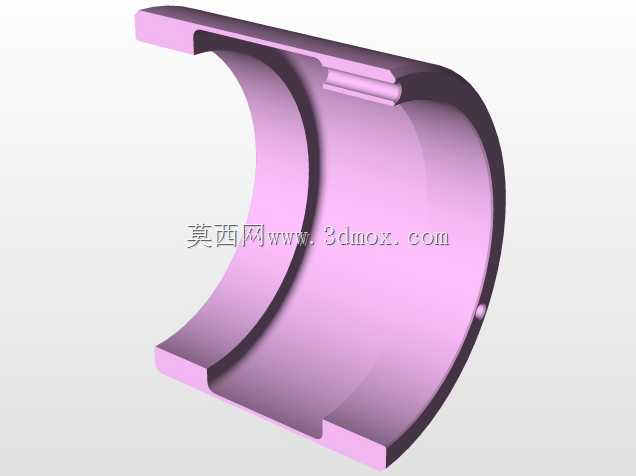

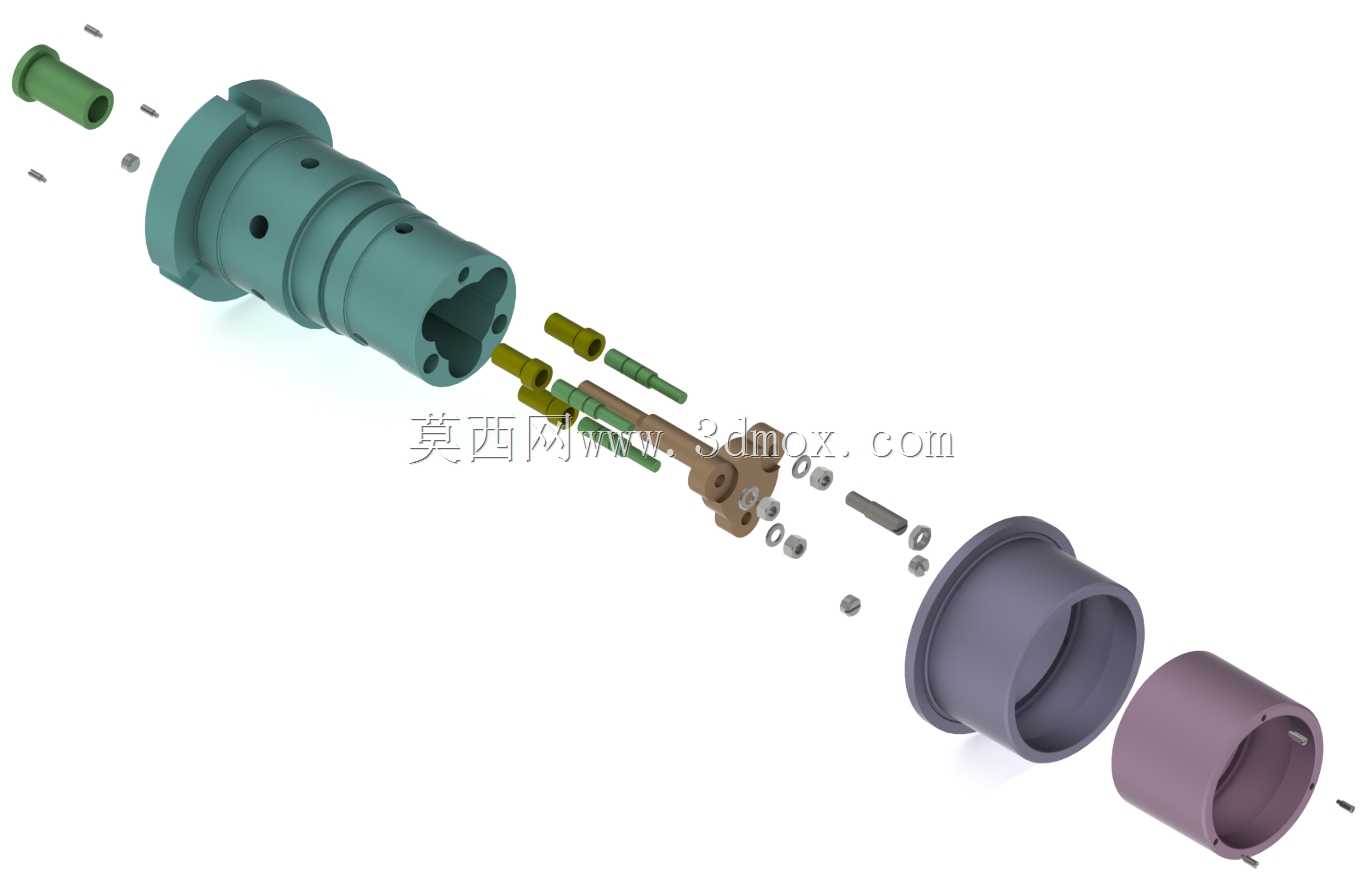

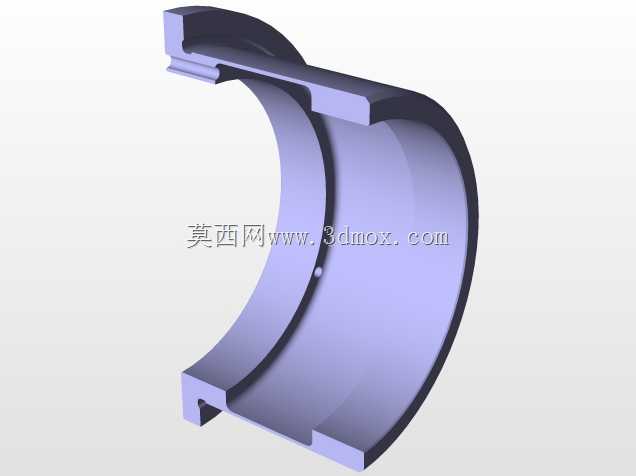

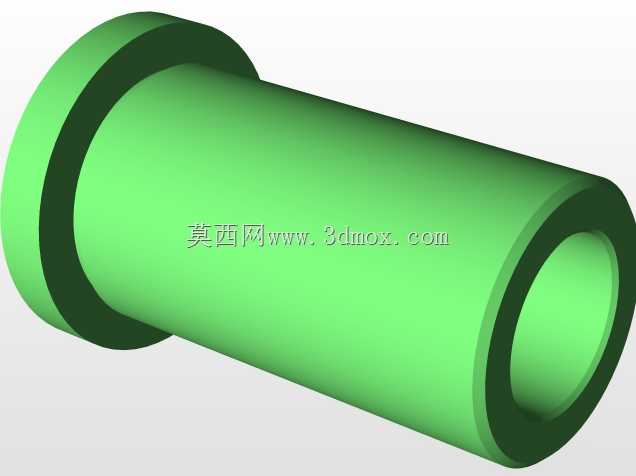

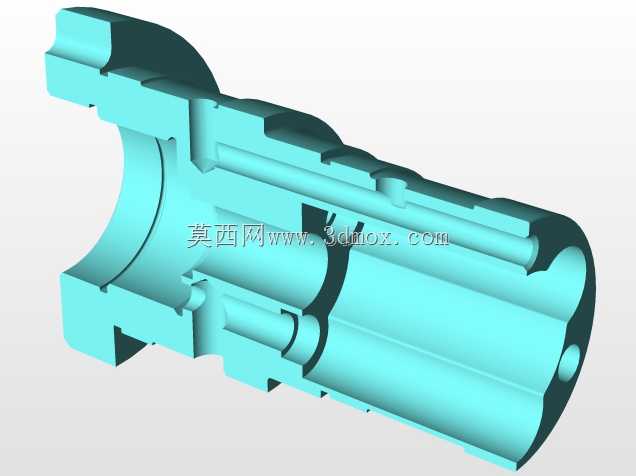

这套液压驱动的塑料夹头组件，多用于精密机加工工位的工件装夹环节，常见于数控车床、走心式车床的送料与夹紧工位，适配小直径棒料、薄壁塑料件的夹持作业，相比普通弹簧夹头，液压驱动的夹紧力输出更均匀，能避免薄壁塑料工件装夹时出现的夹痕、变形问题，在精密电子接插件、小型塑料结构件的批量加工场景中应用广泛。从结构拆分来看，组件包含主体夹座、弹性夹套、液压驱动芯轴、密封端盖、锁紧衬套几大核心部分，主体夹座采用阶梯轴式外形，外圆预留了设备安装定位面与锁紧螺纹段，安装时可直接穿入机床主轴的安装孔内，通过端面法兰的定位止口保证同轴度，安装边界需匹配主轴内孔直径，夹座外圆的径向孔为液压油道接口，连接设备的液压供油管路即可实现夹紧动作的驱动。设计过程中，弹性夹套的开槽角度与瓣数经过反复校核，针对塑料件的低硬度特性，夹套夹持端的内孔做了圆角过渡处理，避免尖锐棱边压伤工件表面，夹套与驱动芯轴的配合采用锥面贴合结构，液压油推动芯轴轴向移动时，锥面会撑开夹套的弹性瓣，实现对工件的周向均匀夹紧，松开时芯轴回退，夹套依靠自身弹性复位，松开工件。端盖部分采用螺纹旋合的方式固定在夹座尾部，内部预留了密封槽安装O型密封圈，防止液压油泄漏，端盖的外圆尺寸与夹座尾部外圆保持一致，不会额外占用主轴尾部的安装空间。整套结构的同轴度公差控制在0.01mm以内，保证夹持工件后加工时的径向跳动满足精密加工要求，夹头的通孔直径适配常见的小直径棒料规格，可根据加工需求更换不同内孔尺寸的弹性夹套，无需拆卸整个夹座，提升工位换型的效率。在实际使用中，液压供油压力可根据工件材质调整，夹持塑料件时压力控制在较低区间即可提供足够的夹紧力，避免工件变形，夹座内部的油道做了流道圆滑过渡处理，减少液压油的压力损失，提升夹紧动作的响应速度，各运动部件之间的配合间隙经过严格计算，既保证动作顺畅无卡滞，又能避免间隙过大导致的夹紧精度下降。
