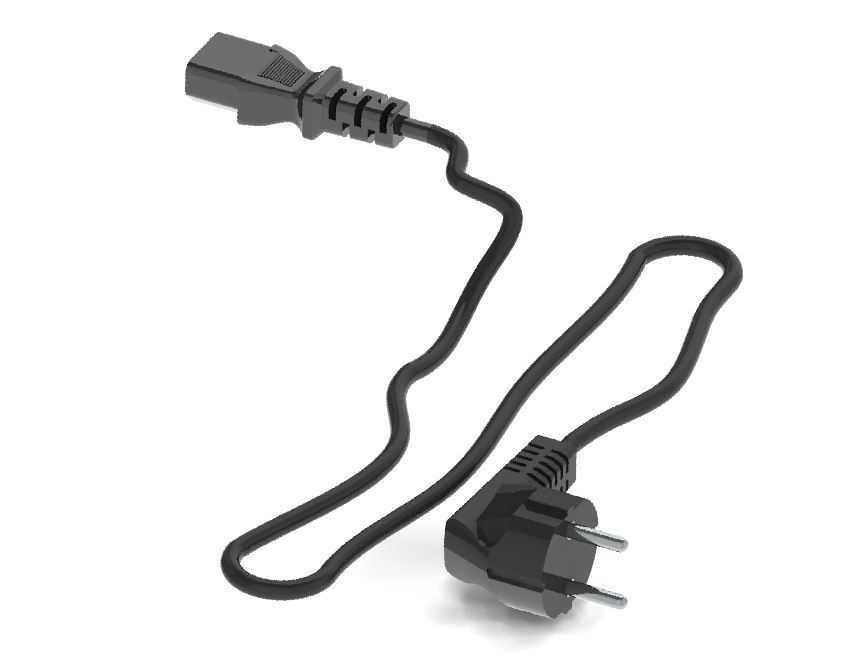

欧标220V带线电源连接插头结构设计

这款带线电源插头是民用及工业低压供电场景中应用极为广泛的接插部件，主要承担220V交流市电从固定供电插座到终端用电设备之间的电力传输功能，常见于台式计算机、办公外设、小型加工设备、家用厨电、试验仪器等需要可拆卸供电连接的设备配套场景，相比硬线直连的供电方式，这类带插头的电缆组件可灵活适配不同安装位置的取电需求，也方便设备后期的维护、移位与收纳。从功能特性来看，插头端采用欧标两圆插带接地侧的结构设计，插销的接触段做了圆滑过渡处理，插入插座时可顺畅导向，插销根部与插头本体衔接处做了加厚的绝缘围挡，避免插销外露部分过长引发误触风险，插头内部的插销与线缆芯线采用压接加铆固的连接方式，可承受日常使用中反复插拔带来的拉拽力，避免芯线松脱导致的接触不良或打火问题；线缆另一端为品字尾接插结构，可直接匹配设备端的标准品字电源输入口，接插到位后有适度的卡扣阻尼，不会因轻微拉扯出现松脱断电的情况。在设计思路上，这款产品充分考虑了日常使用中的各类损耗场景：线缆与两端接头的衔接位置都设计了多级阶梯状的防弯折护套，可分散线缆弯折时的应力集中，避免长期反复弯折后线芯断裂、外护套破损的问题，线缆本体选用耐弯折、耐常规温变的柔性绝缘材质，可适应-10℃到60℃的常规使用环境，外护套有一定的耐磨性能，可承受日常地面拖拽、桌面摩擦带来的损耗。从安装与适配边界来看，插头端的整体外形尺寸适配常规86型、120型墙面插座及各类排插的插孔间距，插入后不会遮挡相邻插孔；线缆长度可根据实际配套需求调整，常规配套长度在1米到3米区间，可覆盖大多数桌面设备、近墙安装设备的取电距离需求，品字尾端的接口尺寸完全符合通用接插件标准，可兼容所有同规格的设备电源输入口，无需额外改装即可直接替换同规格的损坏电源线。整体结构没有冗余的设计部件，在满足电气安全要求的前提下尽可能压缩了两端接头的体积，既不会占用过多的插座空间，也方便在设备后方狭窄的布线空间内完成接插操作，线缆的弯曲半径设计合理，布线时可顺着设备周边的走线槽、理线架自然弯折排布，不会出现硬挺翘起、影响周边部件安装的问题。
