H900直角式流体管路安全泄压阀结构

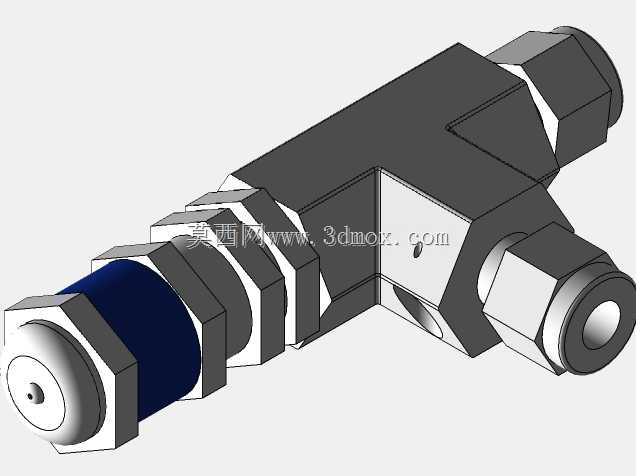

　　这款直角式结构的安全泄压装置，主要应用在中小通径的流体输送管路系统中，常见于气动控制回路、小型液压支路、低压给排水管路以及实验室流体输送台架的压力超限防护场景，核心作用是在管路内部压力超过设定阈值时，自动开启泄放通道，将多余压力介质导出，避免管路、泵体、密封元件以及下游连接设备因超压出现爆裂、密封失效、结构变形等故障，当管路压力回落至安全工作区间后，阀件可自动复位截断泄放通道，维持系统正常工作压力。从结构设计逻辑来看，这款阀件采用直角式流道布局，介质入口与出口呈90度垂直分布，这种布局的优势在于可以直接适配管路转角位置的安装需求，不需要额外加装弯头转接件，既减少了管路连接的密封点位，降低泄漏风险，也能压缩阀件安装所占用的管路空间，

　　尤其适合布局紧凑的集成式阀组、小型设备内部管路的安装场景。整体结构沿入口轴向依次设置了连接接头、导向密封段、弹簧加载腔以及调节锁定结构，侧方垂直方向为泄放出口，同样采用标准卡套式连接结构，可直接对接同规格的硬管或软管，不需要额外加工转接接口。阀件的核心动作部件采用轴向导向设计，阀芯与阀座的密封面采用锥面配合结构，相比平面密封结构，锥面密封在闭合状态下的接触比压更高，在低压工况下也能保证可靠的密封性能，同时阀芯动作过程中沿轴向做直线运动，导向段的长度经过匹配设计，可避免阀芯在开启、闭合过程中出现卡滞、偏磨的问题，保证压力动作值的稳定性。弹簧加载腔的结构设计预留了足够的弹簧压缩行程，可适配一定范围内的压力整定需求，

　　调节结构采用螺纹旋进式设计，配合锁紧结构可在整定完成后锁定调节位置，避免设备运行过程中因振动、介质冲击导致整定压力出现偏移。从安装边界来看，这款阀件的两端连接接头采用统一规格的卡套连接形式，安装时不需要对管路做复杂的焊接、法兰对接处理，仅需要将对应外径的管路插入接头，拧紧锁紧螺母即可完成密封固定，安装操作门槛低，后期维护拆卸也较为便捷。阀件整体的外轮廓没有突出的尖锐结构，相邻安装面的最小间距经过核算，在密集排布的阀组安装场景中，不会出现相邻阀件操作空间干涉的问题，阀件的整体重量较轻，在小通径塑料管路、薄壁金属管路安装时，不需要额外设置支撑结构即可固定，不会对管路产生额外的结构负载。在实际选型应用中，这款阀件的流道通径经过匹配设计，

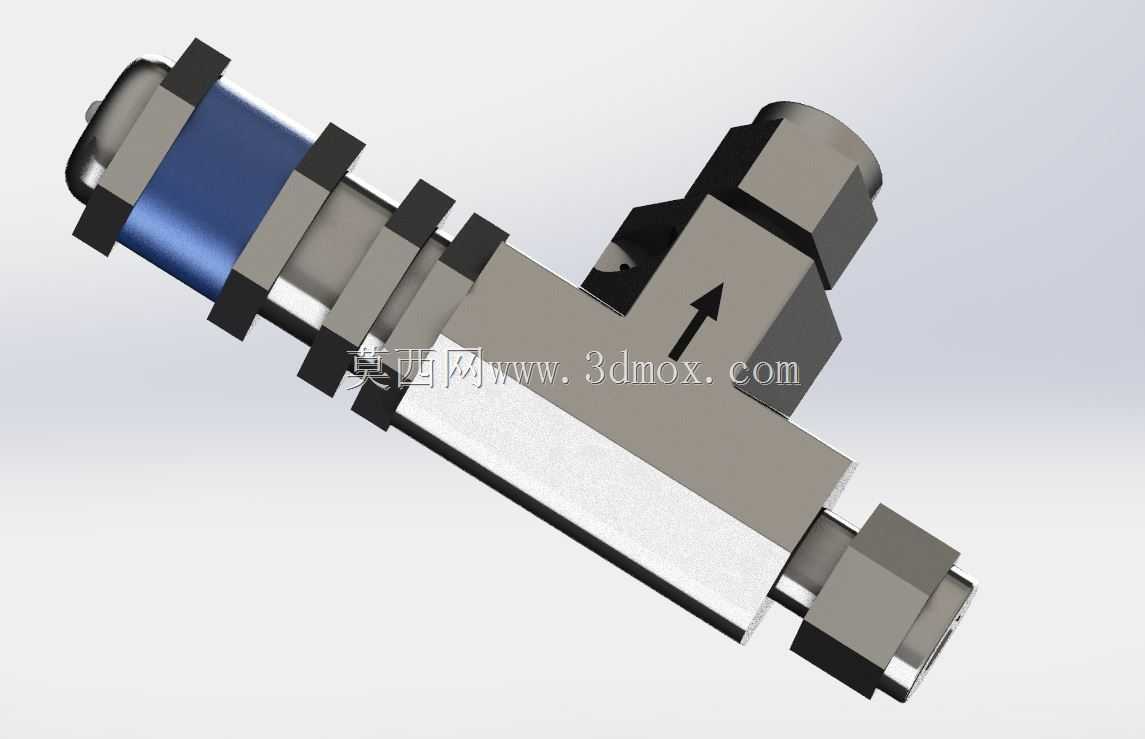

　　可满足小流量泄放的需求，适合作为支路管路的超压保护元件，不适用于大流量主管道的全量泄放场景；设计过程中对介质流向做了明确的标识，阀体表面加工有清晰的流向箭头，安装时可直接对照箭头方向确认介质流向，避免反向安装导致阀件失效。阀芯与阀体之间的密封件采用耐常规介质的通用密封材质，可适配压缩空气、清水、常规矿物液压油等多种常见流体介质，在无强腐蚀、无高温超标的工况下可长期稳定运行。结构建模过程中，所有配合面的公差、密封槽的尺寸、连接螺纹的规格都按照通用阀件的设计规范做了还原，可直接用于管路系统的装配干涉校验、阀组布局模拟，也可作为同类型阀件结构设计的参考原型，帮助设计人员快速完成管路系统的压力保护元件选型匹配与布局验证。
