壁挂式淡水公用接驳软管站结构设计

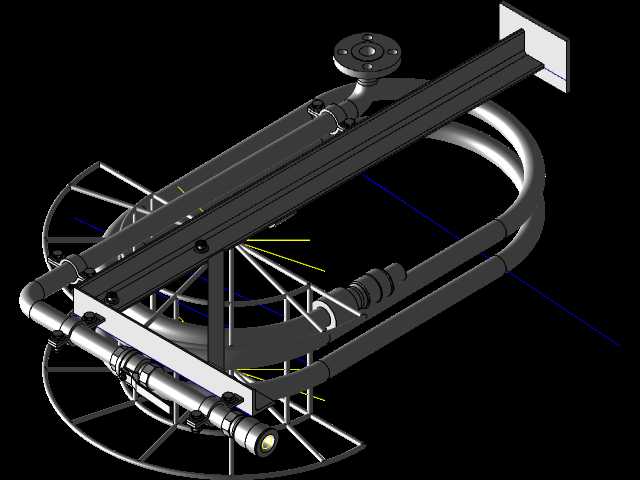

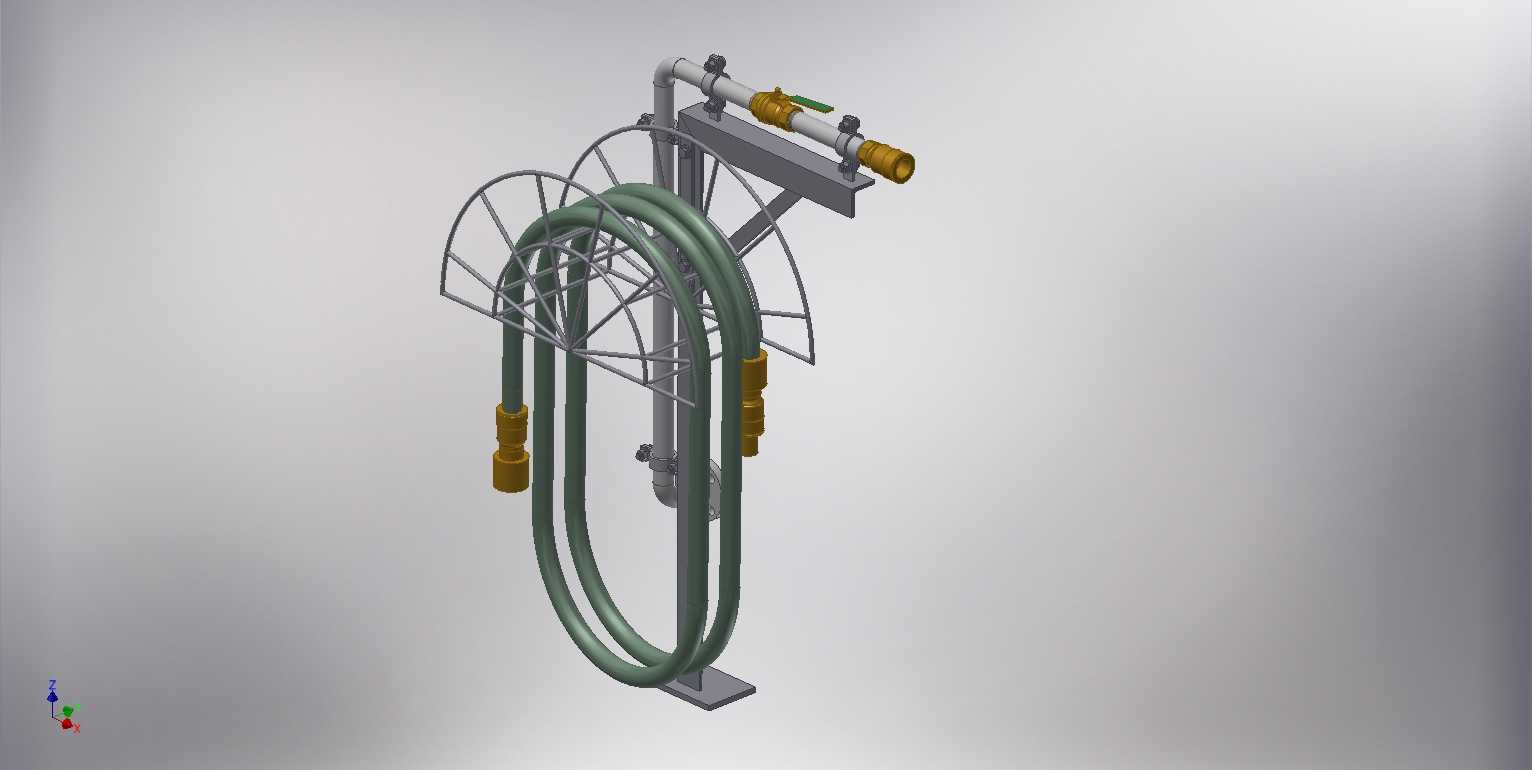

该淡水公用接驳装置主要应用于船舶甲板、港口作业区、厂区公共作业面等需要定点提供清洁淡水补给的场景，作为固定布设的淡水输送终端，可满足作业人员临时取水、设备表面冲洗、作业区域清洁、小型容器补水等日常用水需求，替代零散布设的临时水管，避免输水软管随意拖拽带来的磕碰损伤、人员绊倒、管路杂乱等问题，提升公共作业区域的用水便利性与现场规整度。装置整体采用壁挂式安装结构，依托墙面或立式支架完成固定，不需要额外占用地面通行空间，安装时需预留出软管收卷的转动空间与阀门操作的手部操作空间，适配常规工业墙面的安装承重要求，安装点位通常选在靠近供水主管路、取水需求集中、无重型设备通行磕碰的区域，保证取水路径顺畅无遮挡。功能设计上，装置集成了进水控制、软管收纳、快速接驳三个核心模块：进水端通过金属支架固定控制球阀，球阀采用手柄式操作结构，开关行程清晰，可快速控制供水通断，也可根据出水需求微调阀门开度控制出水流量；软管收纳部分采用扇形防护框架搭配立式卷绕结构，输水软管采用耐水压、耐轻度腐蚀的柔性橡胶材质，自然垂落的双回路设计可减少软管弯折死角，收放时无需额外盘绕操作，取用后可自然归位，扇形框架可对软管形成侧向防护，避免外部重物挤压、尖锐物件剐蹭损伤软管外壁；软管末端配备标准快速接驳接头，可直接对接常规水枪、输水延长管等取水配件，无需额外转接即可快速完成取水连接。设计过程中优先考虑户外公用场景的耐用性需求，所有金属结构件均做防锈防腐处理，适配潮湿、多粉尘的户外作业环境，管路连接位置做密封强化处理，避免长期使用后出现渗漏问题；支架结构采用三角加强设计，保证满管供水状态下的结构稳定性，不会因软管拉扯、水流冲击出现松动变形；软管的长度配置覆盖常规作业半径需求，既满足区域内的取水覆盖要求，也避免软管过长导致收放不便、拖地磨损的问题。整体结构简洁实用，没有冗余的复杂构件，后期维护仅需定期检查软管老化情况、球阀密封性能即可，维护成本低，可长期在公共作业区域稳定提供淡水接驳服务。
