五缸星型航空径向发动机结构设计

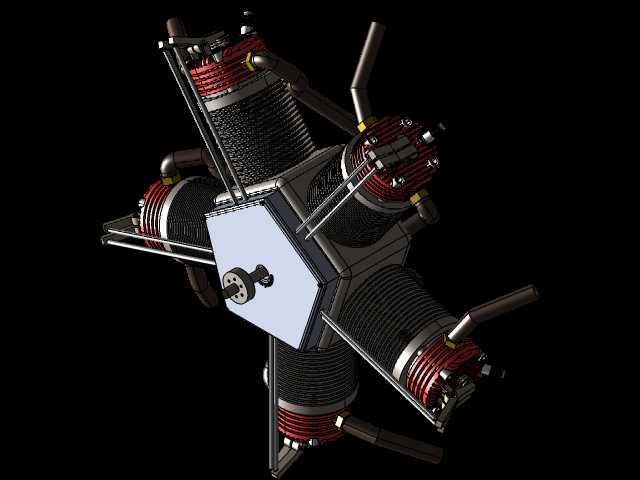

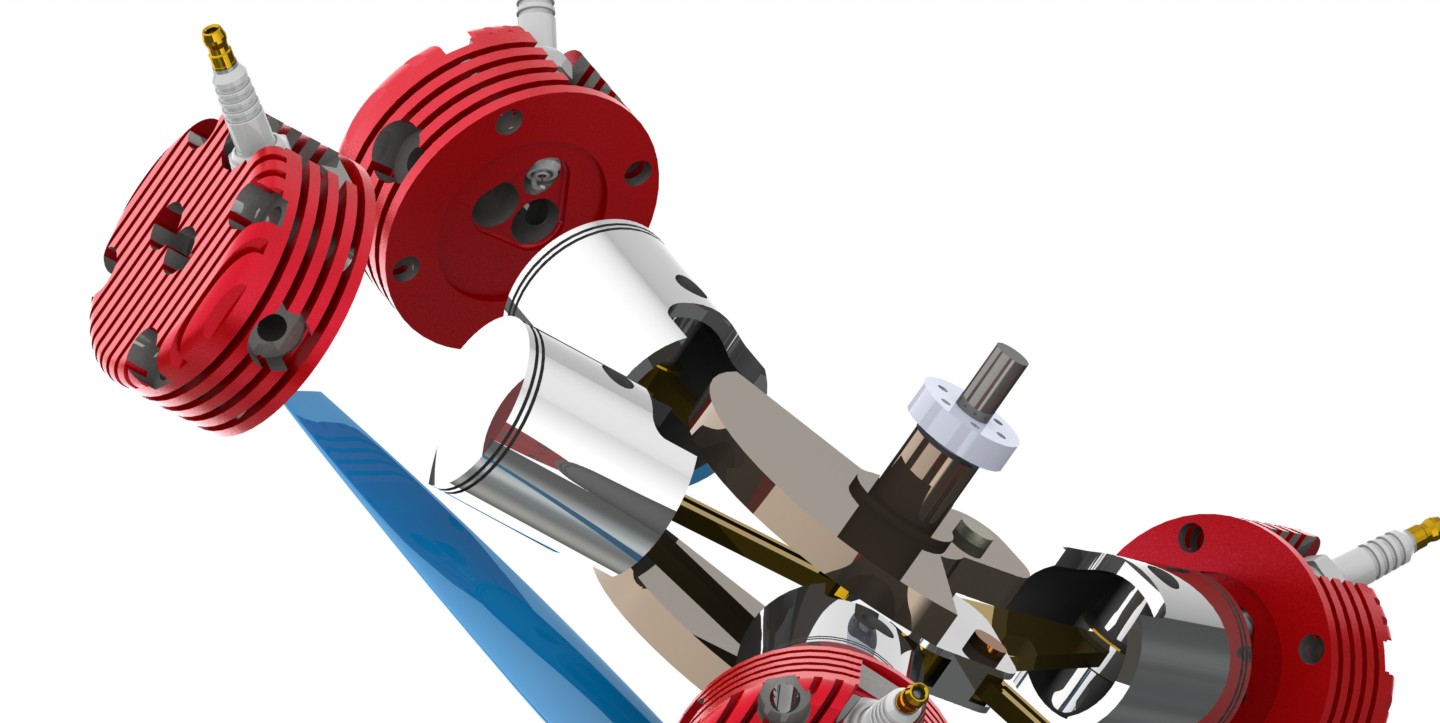

该径向发动机为五缸星型布局的往复式活塞内燃机，是早期航空动力领域的经典构型，在涡轮动力技术普及前，广泛应用于轻型通航飞机、教练机与早期军用作战飞机的动力系统中，依靠自身紧凑的结构、优异的风冷散热特性与可靠的动力输出表现，成为螺旋桨时代航空动力的核心选择之一。从实际用途来看，这类发动机通过气缸内燃油燃烧的膨胀压力推动活塞往复运动，经连杆机构将直线运动转化为中央曲轴的旋转扭矩，最终为螺旋桨提供持续的旋转动力，驱动飞行器完成起降、巡航等全飞行阶段的动作，相比同功率等级的直列或V型发动机，其径向布局的迎风散热面积更大，无需复杂的液冷管路与散热系统，大幅降低了动力系统的自重与故障概率，尤其适配低速螺旋桨飞行器的使用需求。从功能特性来看，该五缸径向发动机采用等夹角星型排布，五个气缸围绕中央曲轴箱呈辐射状均匀分布，每个气缸独立完成进气、压缩、做功、排气的四冲程循环，做功行程依次错开，保证曲轴输出扭矩的均匀性，减少动力输出的脉动冲击；气缸外侧布置密集的散热鳍片，配合飞行过程中的迎面气流即可完成高效散热，省去了冷却液、水泵、散热器等附属部件，整体结构更为简洁，维护难度大幅降低；曲轴箱采用分体式箱体结构，集成了曲轴支撑、连杆铰接、润滑油道等功能，各气缸通过螺栓与中央箱体刚性连接，保证整体结构的刚度与运行稳定性。从设计思路来看，该构型优先考虑了航空场景下的自重控制与散热需求，将动力输出轴布置在结构中心，所有气缸的连杆共同铰接于曲轴的单一曲柄销上，大幅缩短了曲轴的整体长度，让动力单元的轴向尺寸更为紧凑，适配飞行器机头的安装空间；气缸头部整合了进排气接口、火花塞安装位与散热结构，外露的铜质管路为进排气歧管，弯曲的管路走向既避让了相邻气缸的安装空间，也能合理组织进排气气流，提升气缸的充气效率。从安装边界来看，该发动机整体呈中心对称的正五边形辐射布局，最大径向尺寸由气缸外端的散热鳍片边界决定，轴向尺寸从曲轴输出端法兰面到气缸尾部的点火装置端面，整体重心落在曲轴中心轴线上，安装时可通过曲轴箱周边的安装支架与飞机防火墙固定连接，输出轴直接对接螺旋桨安装法兰，无需额外的传动换向机构，安装接口简洁，适配多数轻型螺旋桨飞机的机头安装空间，同时对称的结构布局让发动机运行时的振动更容易被平衡，降低飞行过程中的振动传递。
