螺旋金属桌面收纳笔筒结构设计

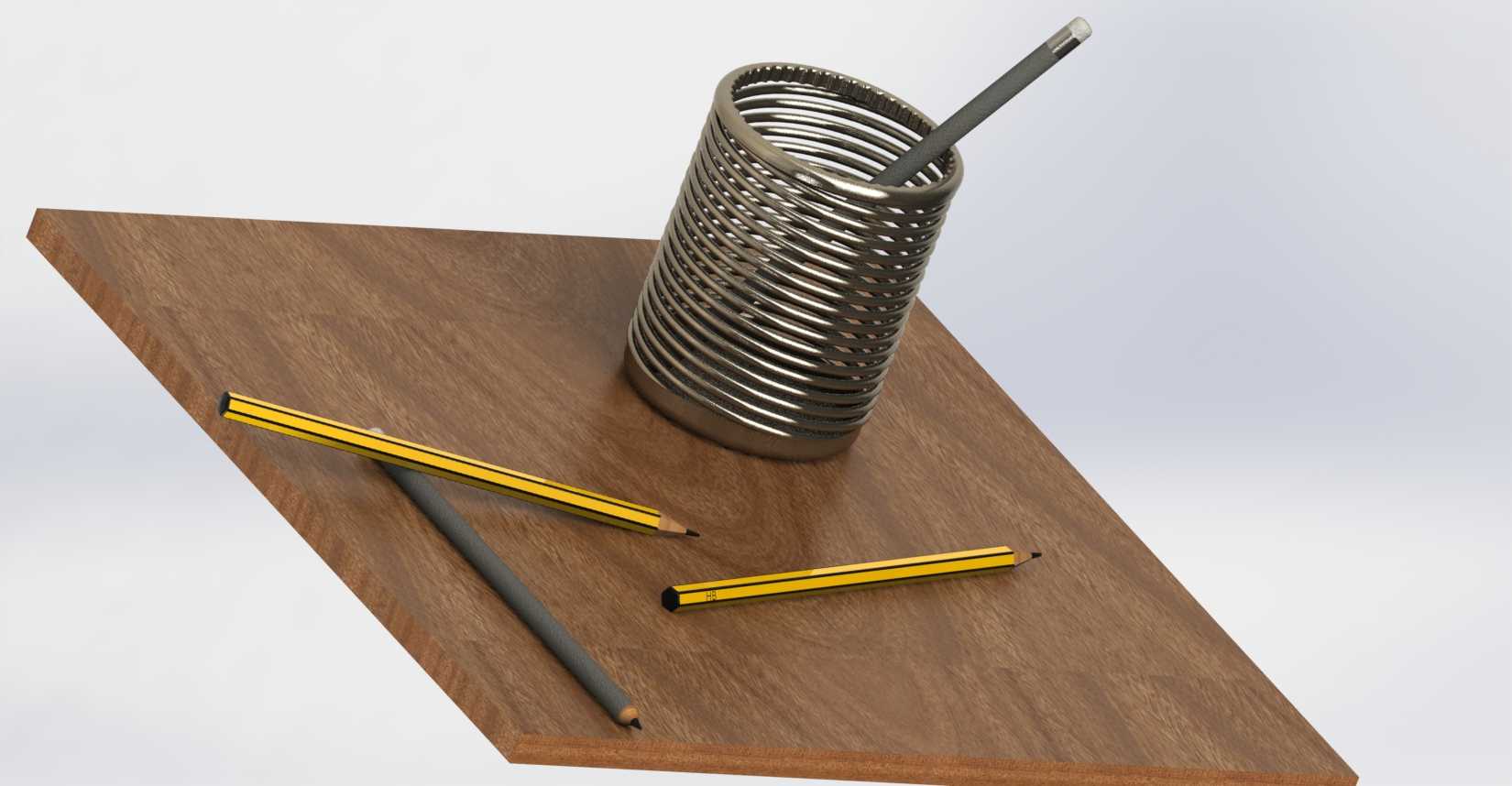

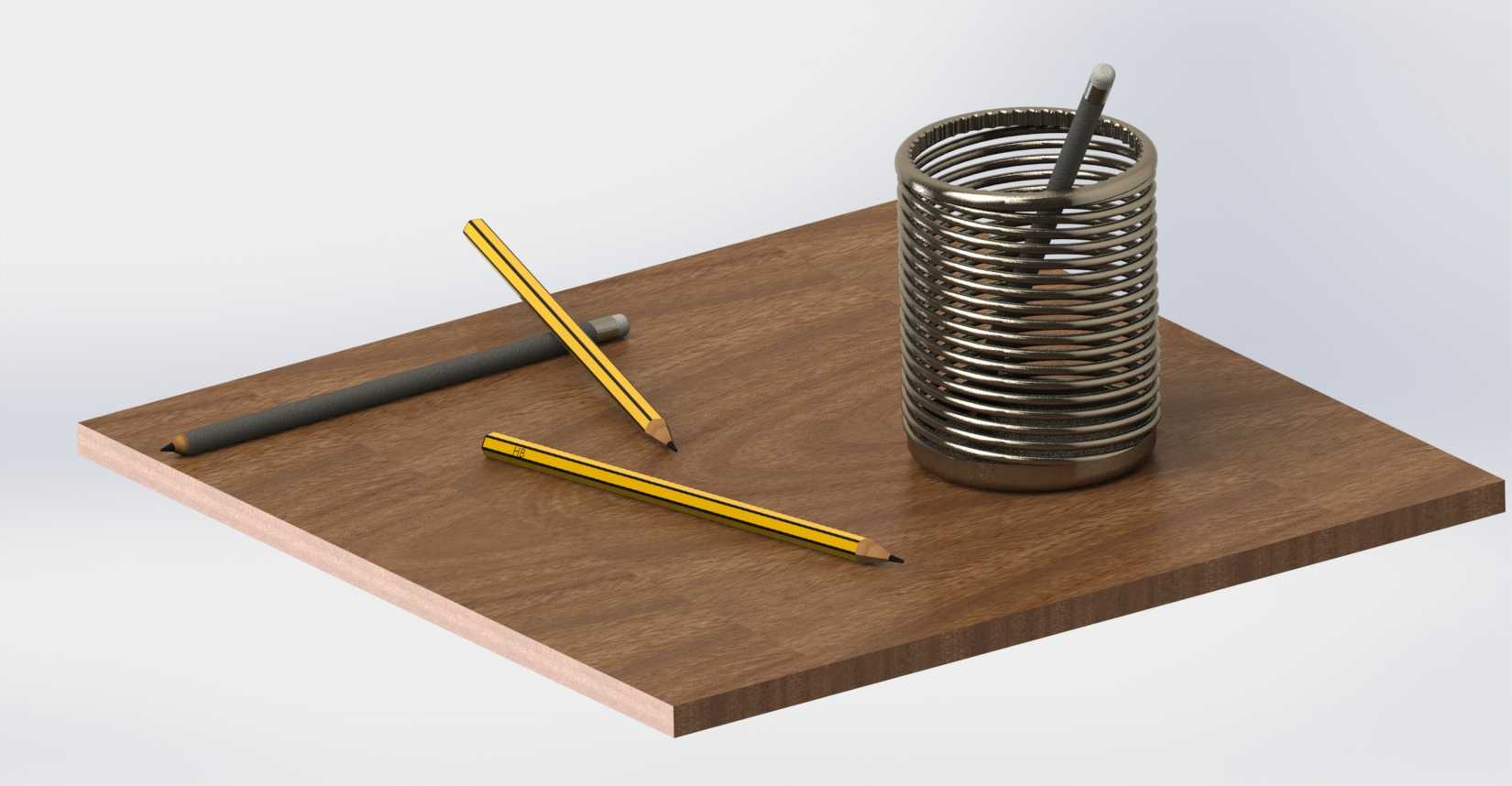

　　这款螺旋结构金属笔筒的设计，最初是针对办公桌面零散书写工具收纳杂乱的痛点展开，日常办公场景中，铅笔、中性笔、美工刀、小型卡尺等细长型工具随意摆放不仅占用桌面有效操作空间，取用时翻找也会打断工作节奏，这类收纳容器在机械设计工位、绘图员工作台、日常办公桌面都有广泛的使用需求。从结构设计逻辑来看，整体采用连续螺旋卷绕的金属丝成型结构，没有额外的拼接焊缝与独立内胆，螺旋圈之间预留均匀的缝隙，一方面可以直观看到内部收纳的工具类型，快速定位需要取用的物品，另一方面缝隙结构能够及时漏出笔身携带的橡皮屑、灰尘等细小杂物，避免传统封闭笔筒内部积灰难以清理的问题，日常维护只需要用毛刷顺着螺旋缝隙扫过即可完成清洁，不需要拆解结构。

　　设计过程中首先确定了整体的安装边界，底座直径控制在80mm，整体高度120mm，这个尺寸刚好适配常规办公桌的边角区域，不会占用鼠标垫、绘图板的操作空间，底座采用最底部一圈螺旋丝做平整化处理，接触桌面的位置做了微小的圆弧倒角，避免金属锐边刮伤桌面漆面，同时底座的接触面积经过配重计算，当内部插满15支左右常规书写笔时，整体重心落在底座中心范围内，即使不小心碰到笔筒边缘，也不会出现侧翻倾倒的情况，不会导致内部工具散落砸坏桌面的图纸、电子设备。螺旋结构的螺距经过反复调试，最终确定为5mm，这个间距既不会因为缝隙过大导致细杆的自动铅笔、针管笔从缝隙中滑出，也不会因为缝隙过小失去通透可视的效果，螺旋丝的直径选用3mm的弹簧钢材质，

　　表面做镀铬抛光处理，既保证了整体结构的弹性，即使受到轻微的外力挤压，螺旋圈发生微小形变后也能快速回弹恢复原有形状，不会出现永久变形导致结构失稳，同时镀铬表面不易生锈，长期使用也不会因为手上的汗渍腐蚀出现锈迹污染桌面。在实际使用场景中，除了常规的书写笔收纳，侧面的螺旋缝隙还可以临时夹放便签纸、回形针、小型燕尾夹等零散办公小物件，拓展了收纳功能，不需要额外搭配便签盒、回形针收纳盒，进一步节省桌面空间。设计时还考虑了不同工位的适配性，整体结构没有突出的尖锐棱角，所有金属丝的切断端面都做了打磨钝化处理，取放工具时不会划伤手部，即使是在频繁取放工具的设计工位，长期使用也不会出现勾破袖口、划伤皮肤的安全隐患。和传统的直筒型金属笔筒相比，

　　螺旋结构的重量更轻，整体耗材更少，成型工艺只需要将金属丝通过卷绕工装连续螺旋成型，不需要做薄板卷圆、焊接、封底等多道工序，生产加工的工序更短，成型后的结构一致性更好，批量生产时的良品率更高。从安装放置的角度来说，不需要额外的固定结构，直接平稳放置在平整桌面即可使用，底部可以根据使用需求选配防滑硅胶垫，进一步提升和玻璃桌面、光滑烤漆桌面的摩擦力，即使在倾斜角度不超过15度的绘图工作台上放置，也不会出现滑移掉落的情况。结构的顶部开口做了略微的扩口处理，最顶部一圈螺旋的直径比筒身直径大3mm，取放长度较长的直尺、三角板等绘图工具时，不会因为开口过小出现卡滞，能够顺畅放入筒内，同时扩口结构也引导工具顺着螺旋内壁滑入筒底，避免笔芯直接撞击筒底导致笔尖折断、笔芯回缩的问题。
