工业级增速齿轮传动箱体结构设计

这款增速齿轮箱是工业传动场景中实现低转速输入向高转速输出转换的核心部件，广泛应用于风力发电前端增速传动、小型水力发电机组动力转换、工业试验台高速动力输出、涡轮机械配套动力传递等场景，能够将原动机端输出的低转速大扭矩动力，通过内部多级齿轮啮合传动转化为工作端所需的高转速低扭矩动力，匹配高速作业设备的动力输入需求。

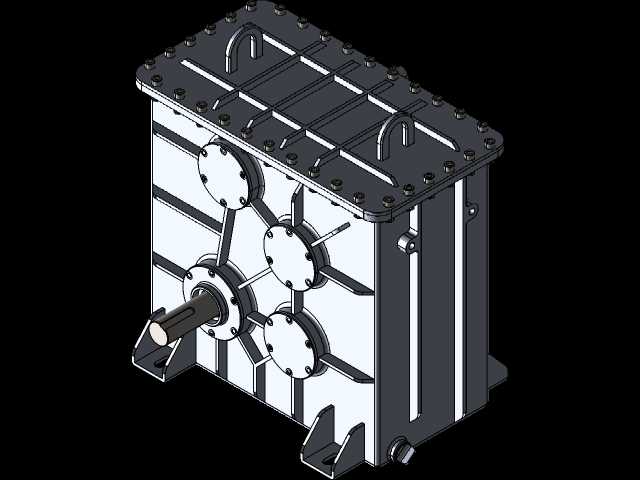

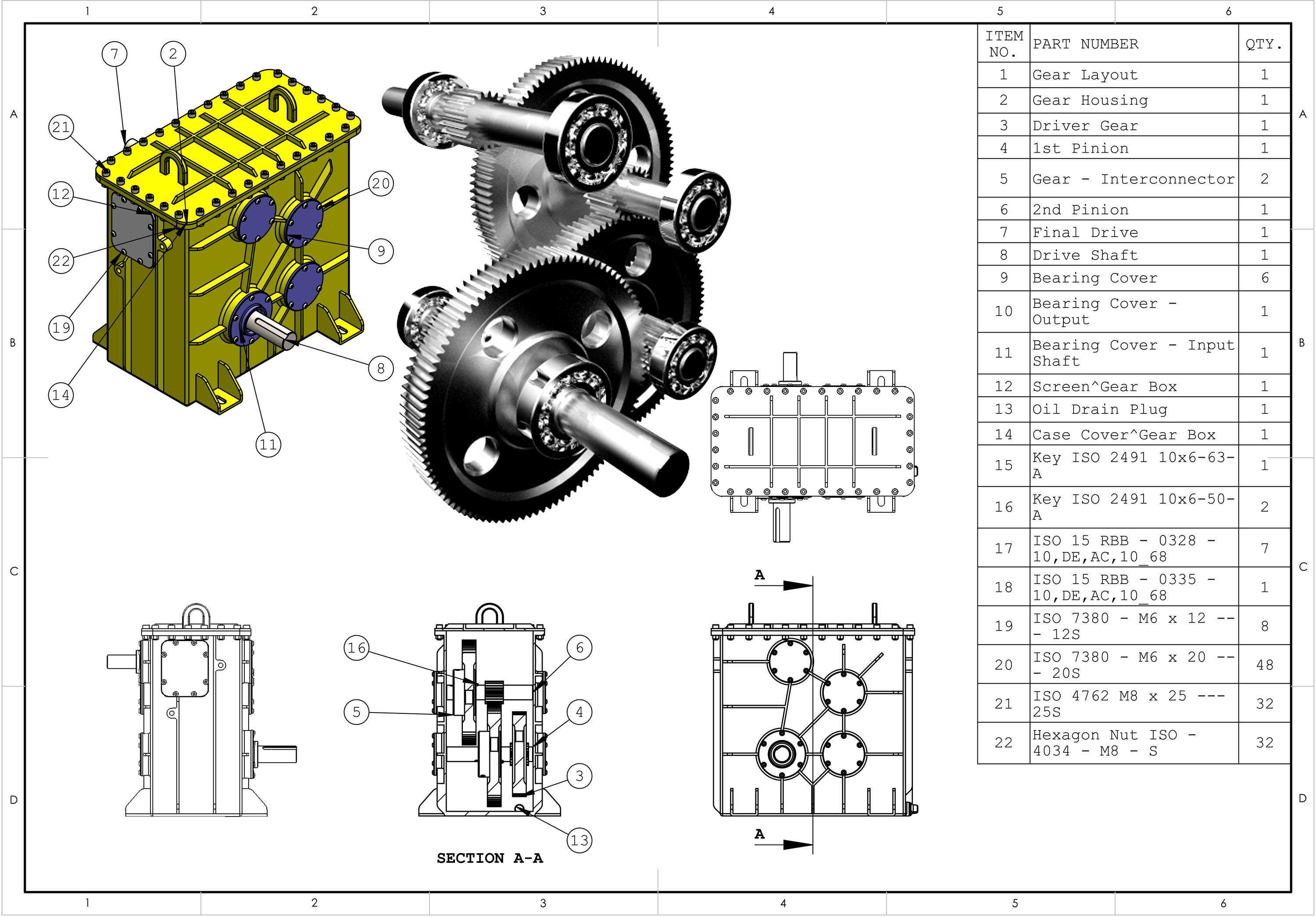

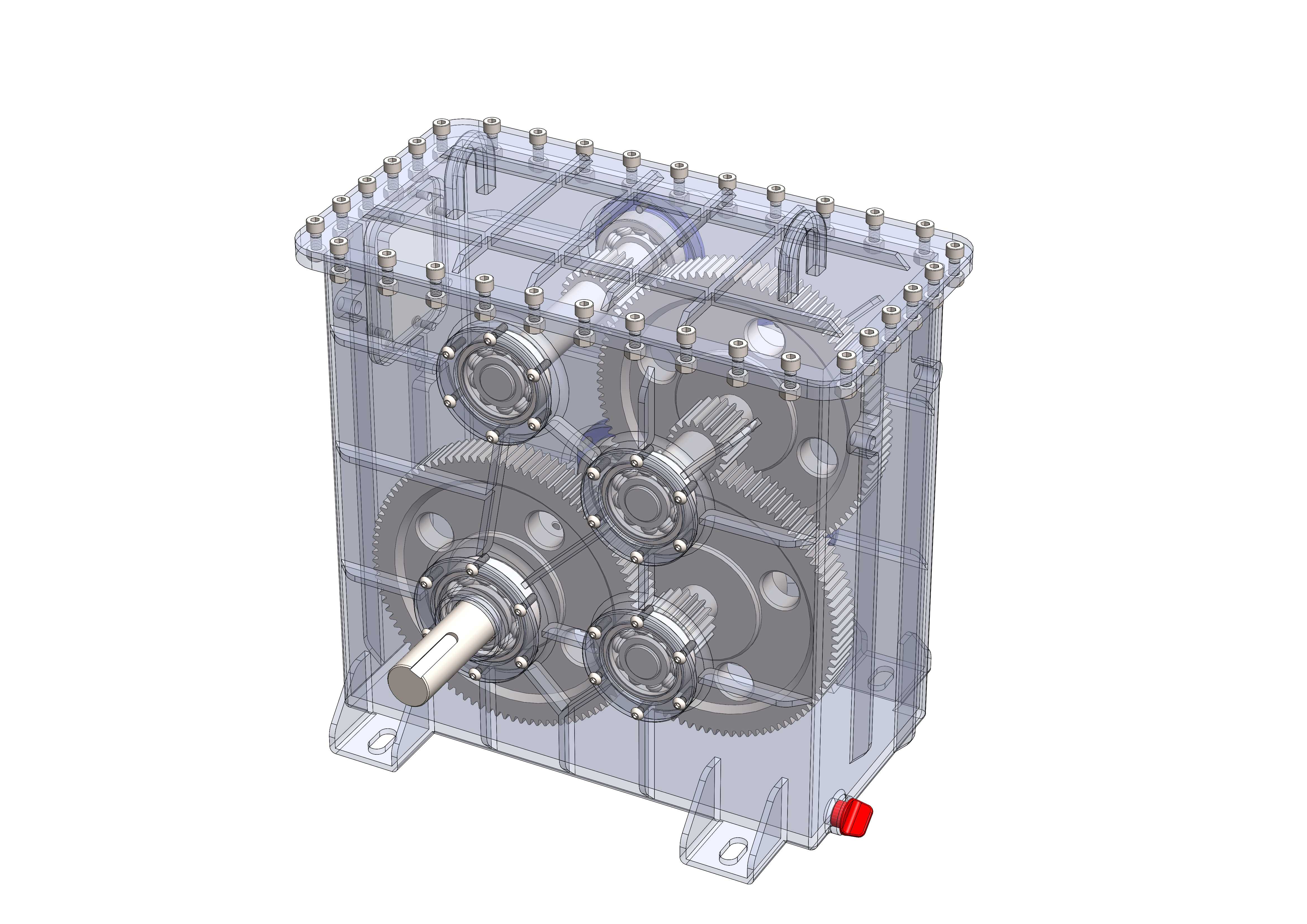

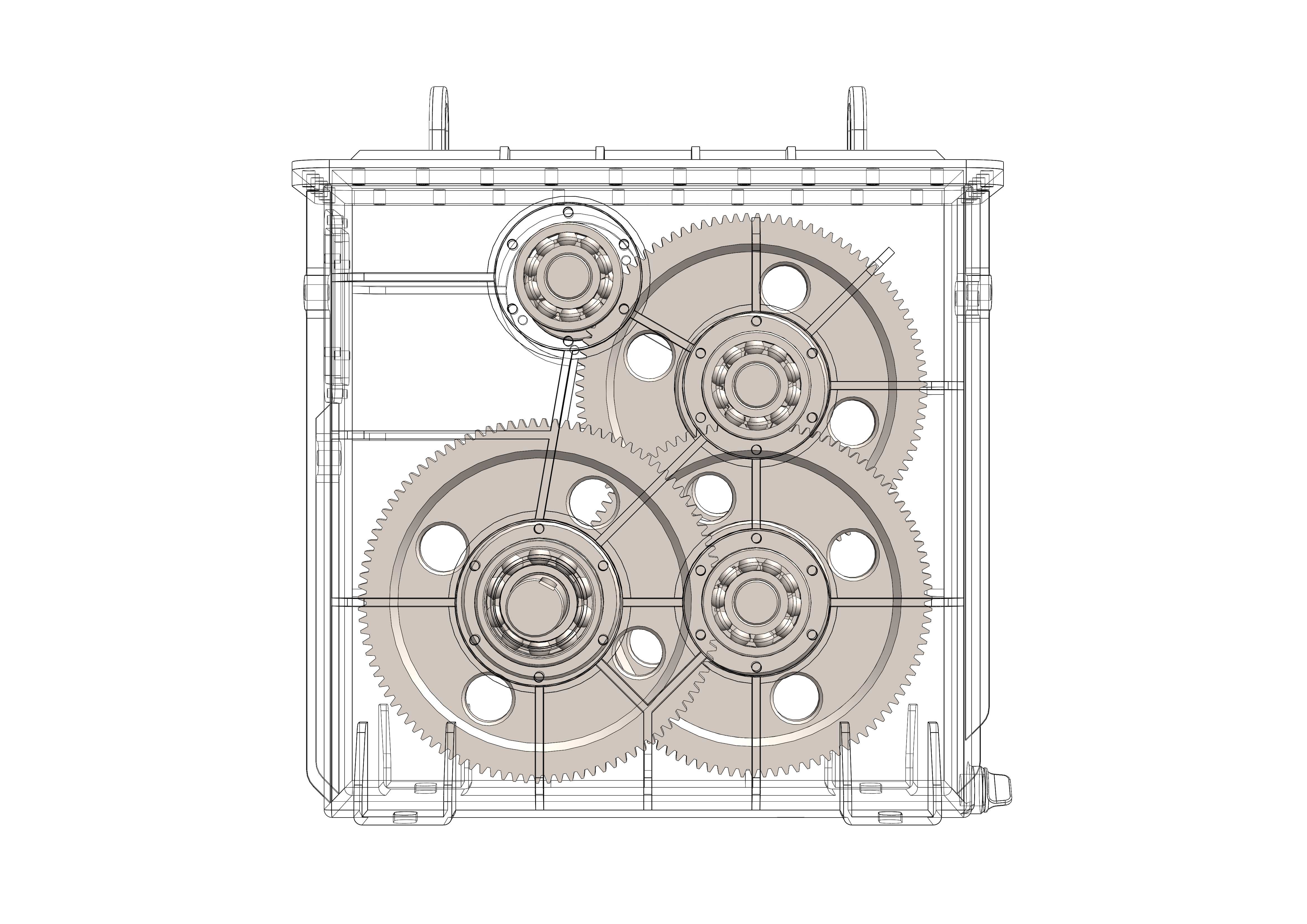

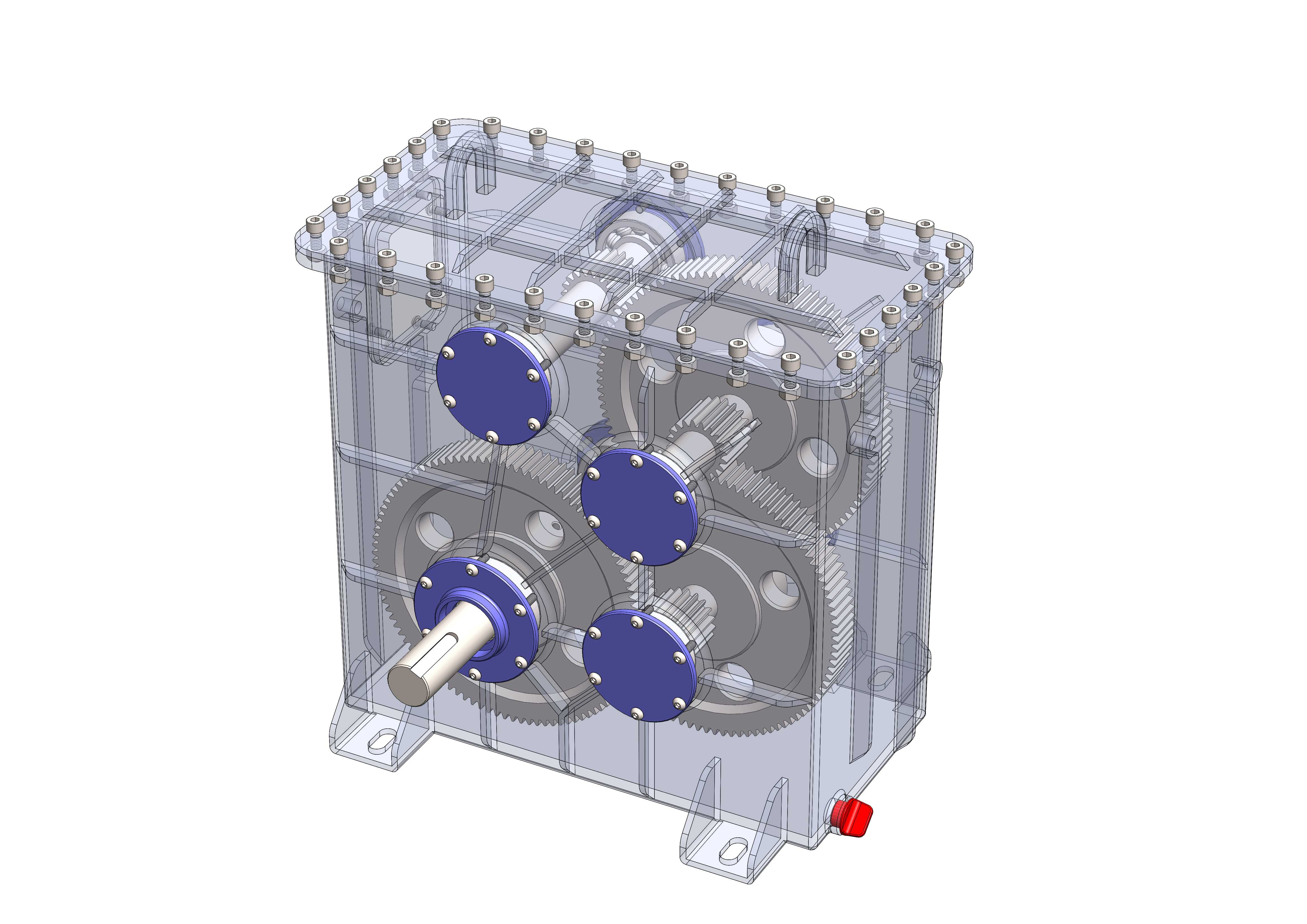

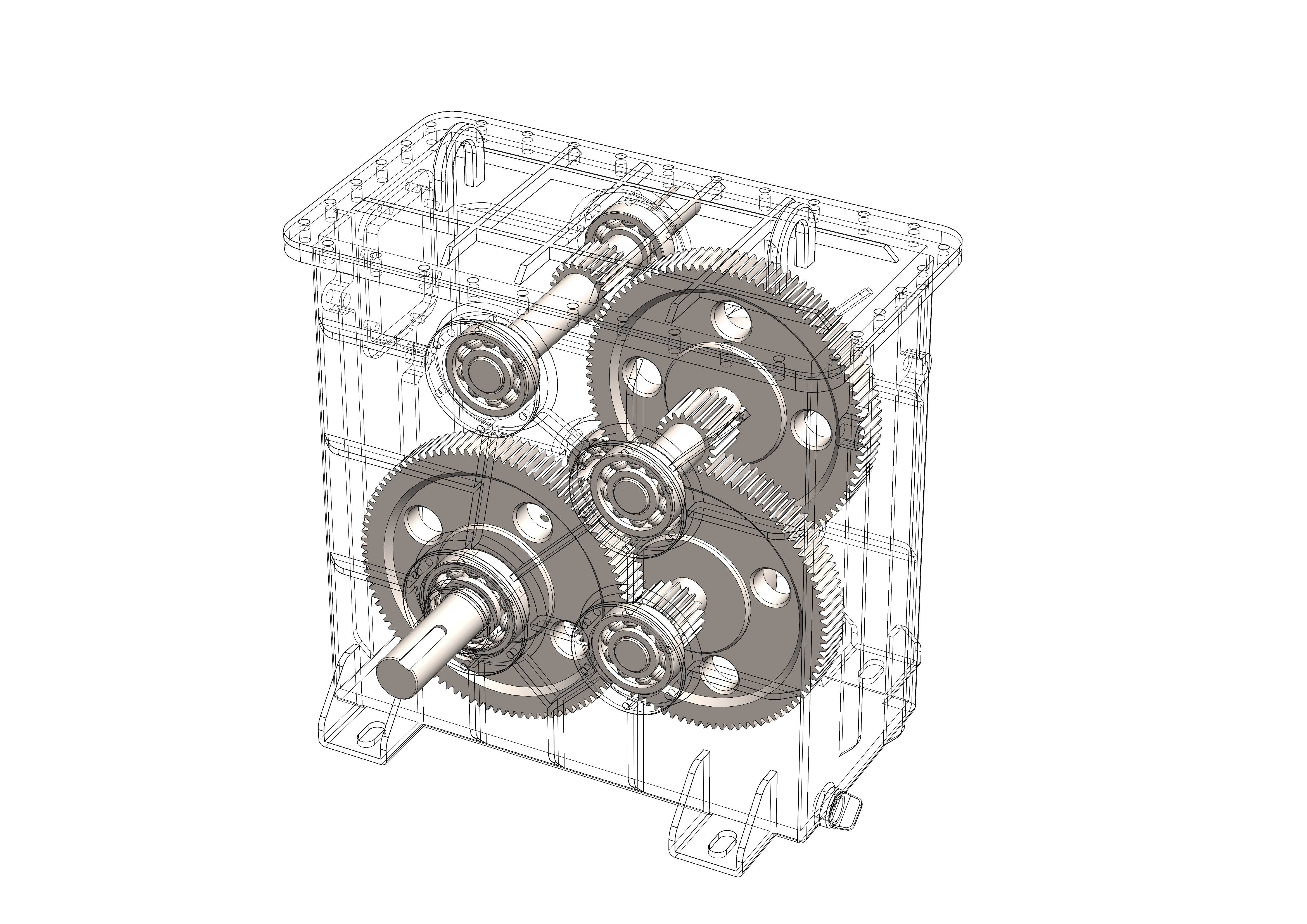

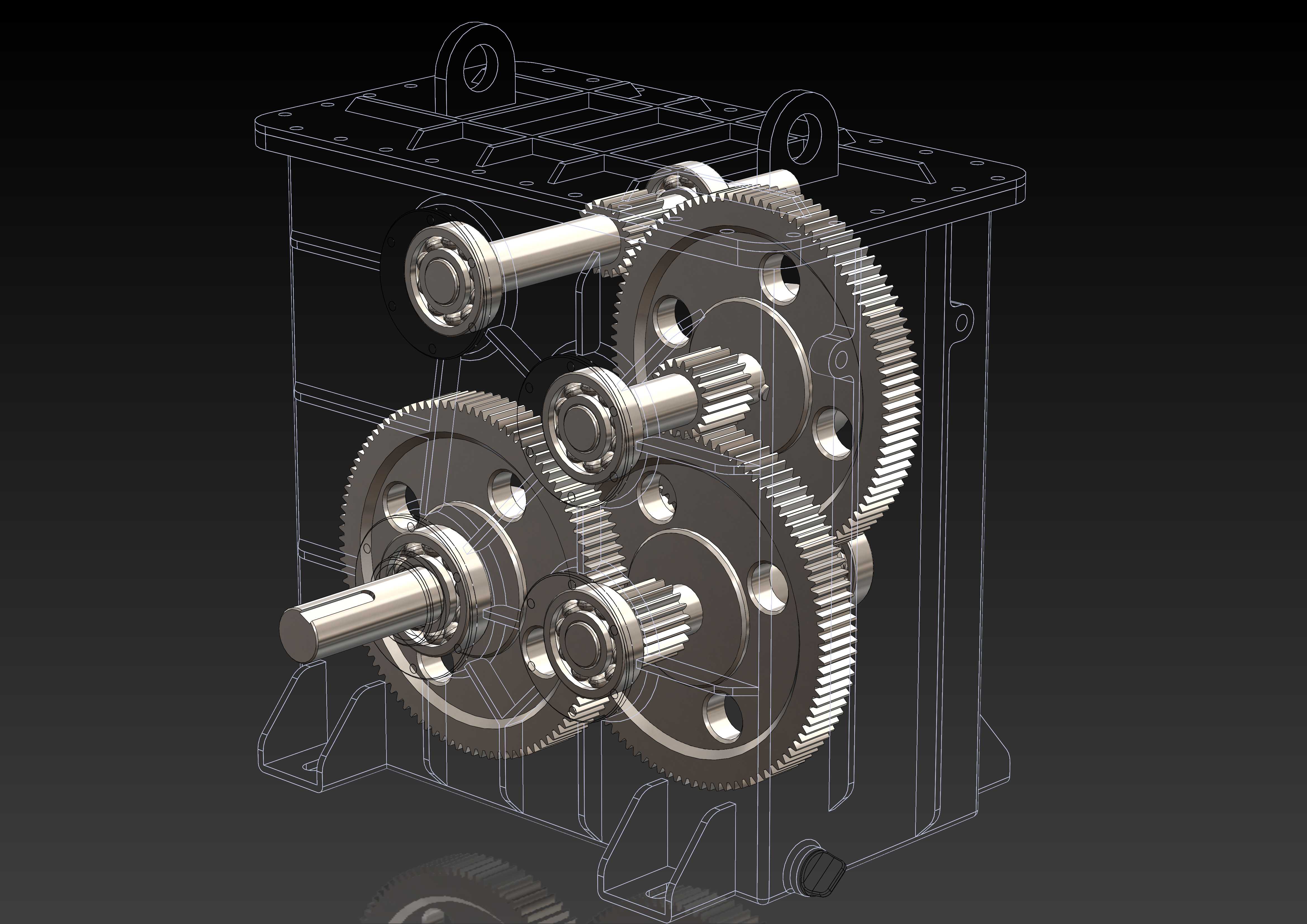

从功能特性来看，该齿轮箱采用多级平行轴圆柱齿轮传动布局，内部依次布置输入轴、中间传动轴、输出轴，各级齿轮经过啮合参数匹配，能够实现稳定的转速提升比，传动过程中载荷分布均匀，齿轮啮合重合度高，可有效降低传动过程中的振动与噪音，保证长时间连续运行的可靠性。箱体采用剖分式结构设计，上下箱体通过定位销与紧固螺栓实现精准对接，既保证了箱体整体的结构刚度，也为内部齿轮、轴系、轴承的装配与后期检修预留了充足操作空间，箱体侧面预留的轴承端盖安装位，可实现不同规格轴承的适配固定，同时配套的密封结构能够有效阻挡箱内润滑油泄漏，避免外界粉尘、水汽进入箱体内部污染润滑介质。

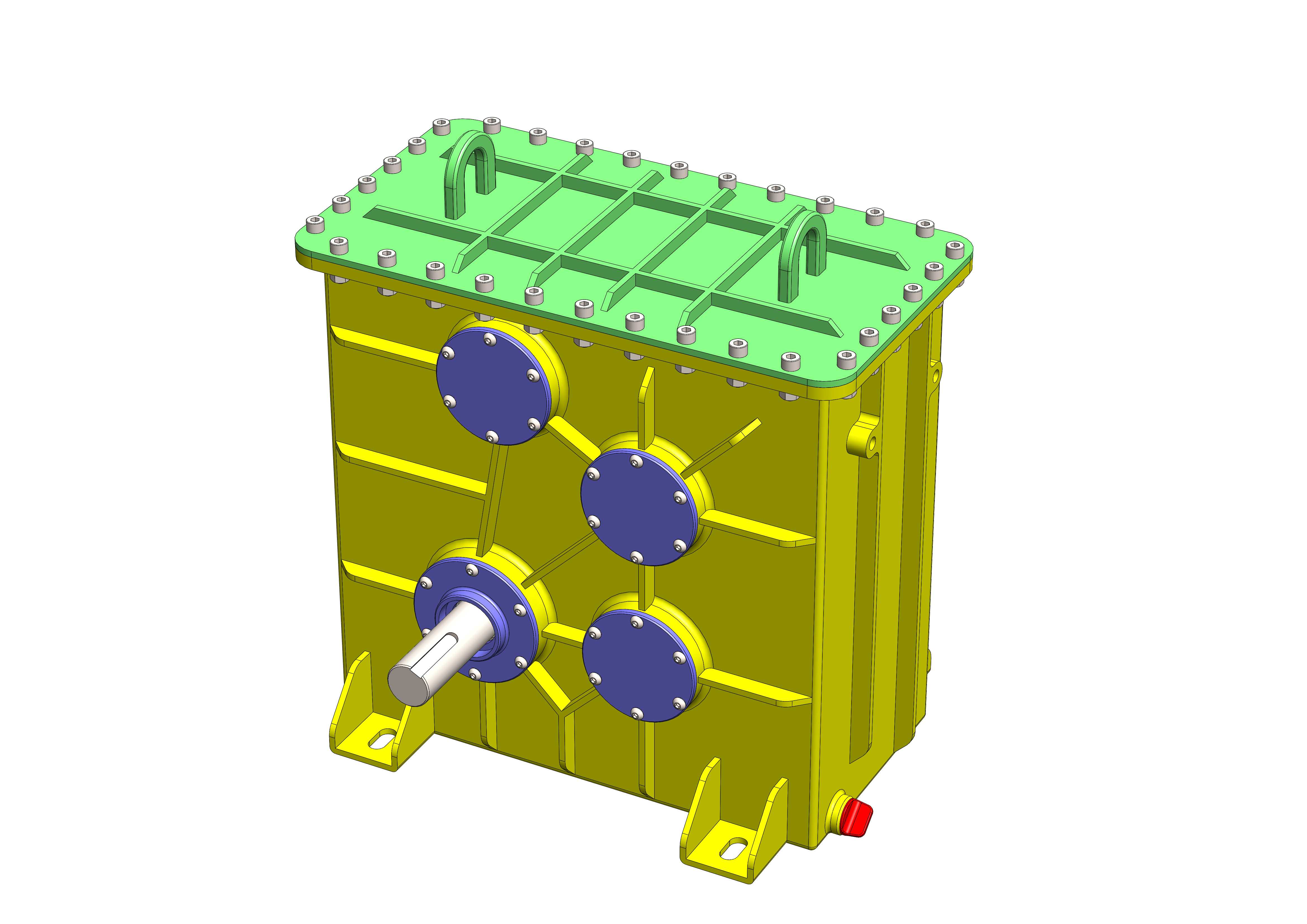

在设计思路上，该结构优先考虑传动效率与运行稳定性，各级齿轮的模数、齿宽、压力角参数均经过载荷校核，能够匹配额定工况下的扭矩传递需求，避免轮齿出现点蚀、断齿等失效问题；轴系设计阶段充分考虑了齿轮啮合产生的径向力与轴向力载荷，轴承选型与跨距布置经过挠度校核，保证轴系运行过程中形变量控制在允许范围内，避免齿轮出现偏载啮合问题。箱体外部设计有吊装吊耳结构，方便设备整体的转运与现场安装就位，底部预留的安装固定基面与螺栓孔位，可与配套安装机架实现刚性连接，保证设备运行过程中整体结构的稳定性。

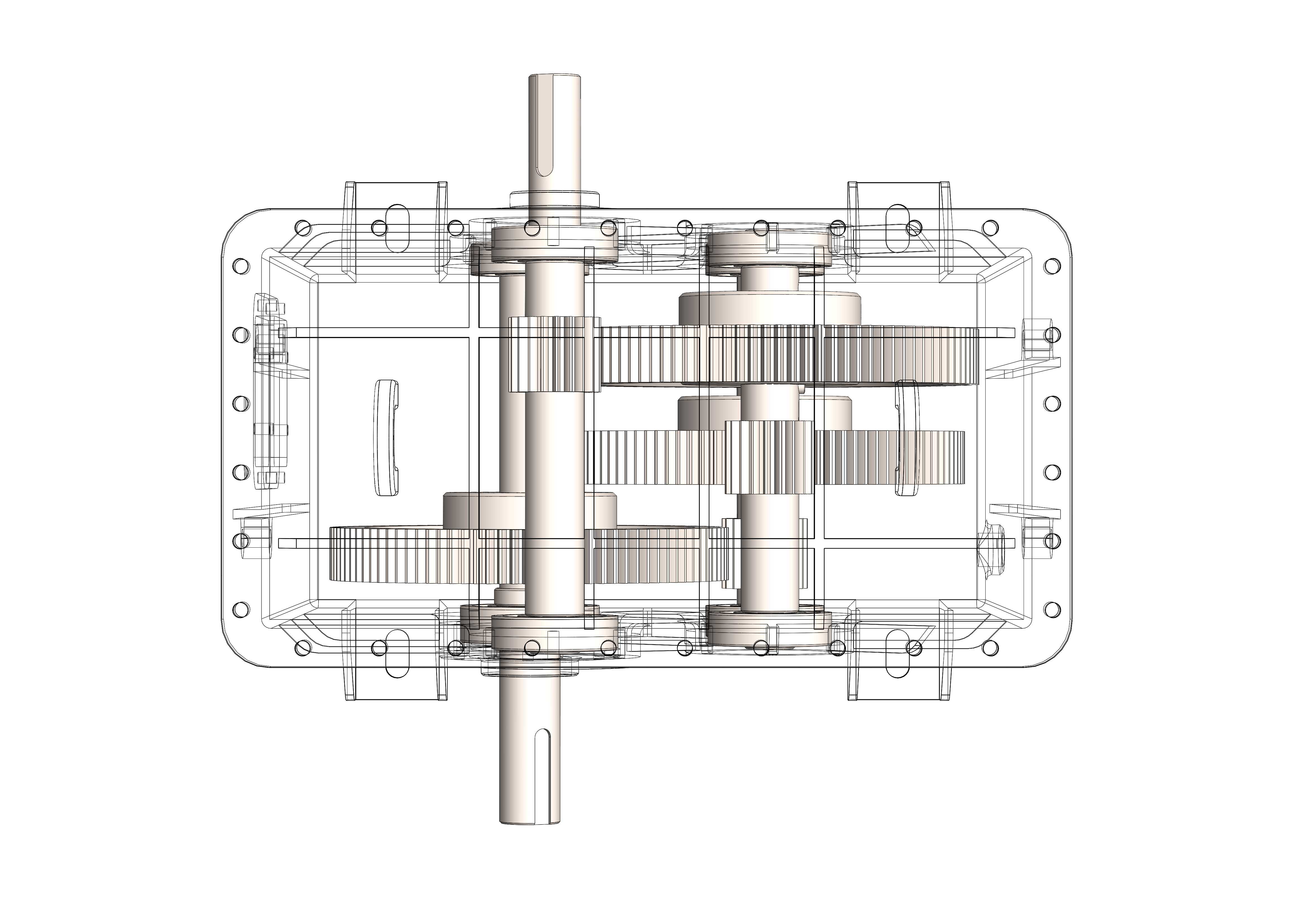

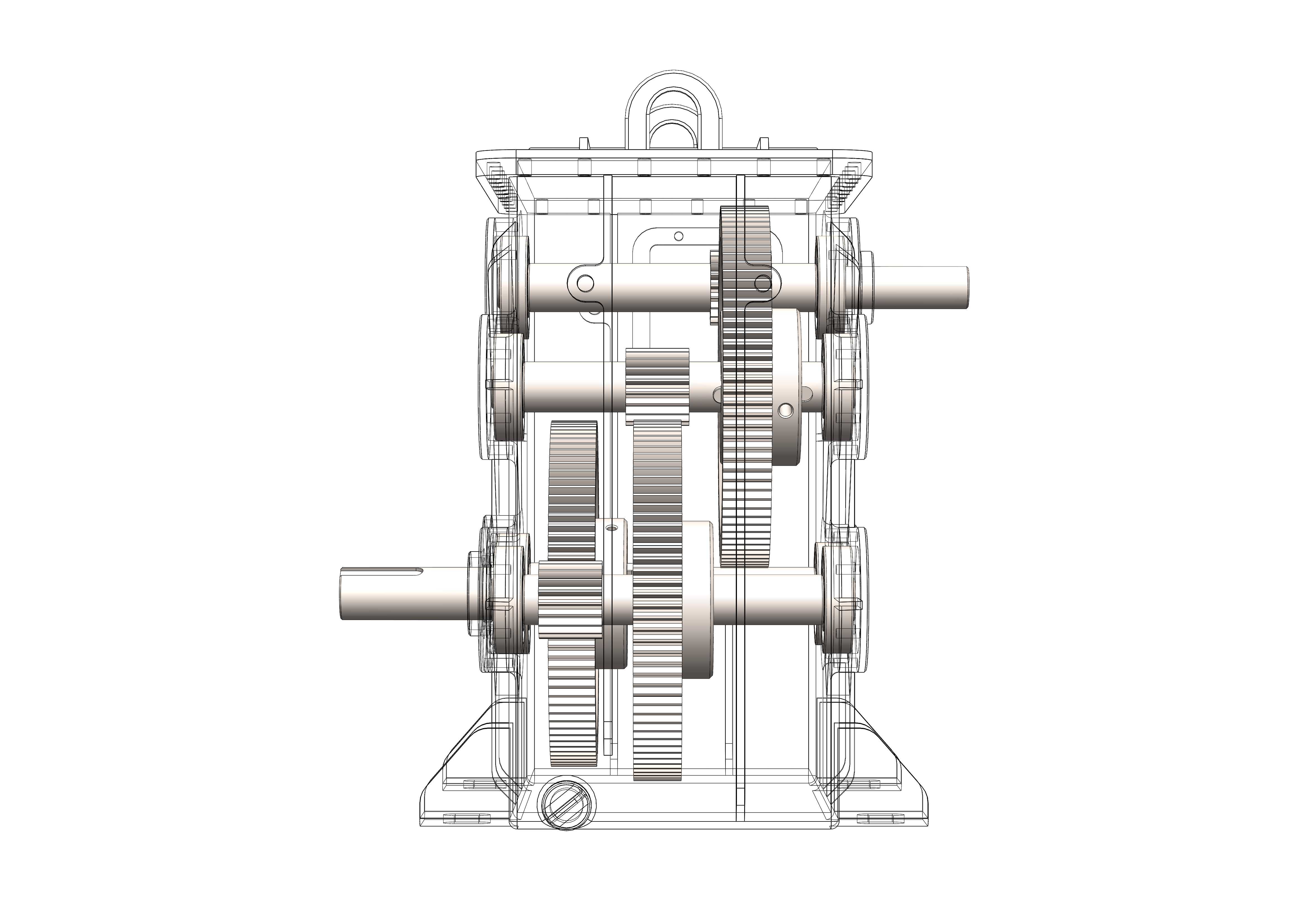

从安装边界来看，该齿轮箱的输入轴与输出轴采用平行布置方式，轴伸端的尺寸、键槽规格均按照通用传动接口标准设计，可直接通过联轴器与原动机、工作端设备实现对接，无需额外定制转接部件；箱体的整体外形轮廓规整，外部突出的放油塞、油位观察结构、密封端盖均未超出安装基面的投影边界，安装时可根据现场空间选择卧式安装方式，预留的检修空间能够满足日常油液更换、紧固件复检等维护操作需求，无需对周边配套设备进行大范围拆解即可完成常规维保作业。箱体内部设计有合理的润滑油路空间，齿轮运转过程中可实现飞溅润滑，保证各啮合齿面、轴承滚动体位置都能得到充分润滑，降低运转过程中的磨损，延长设备整体使用寿命。
