50毫米行程气动提料气缸结构设计

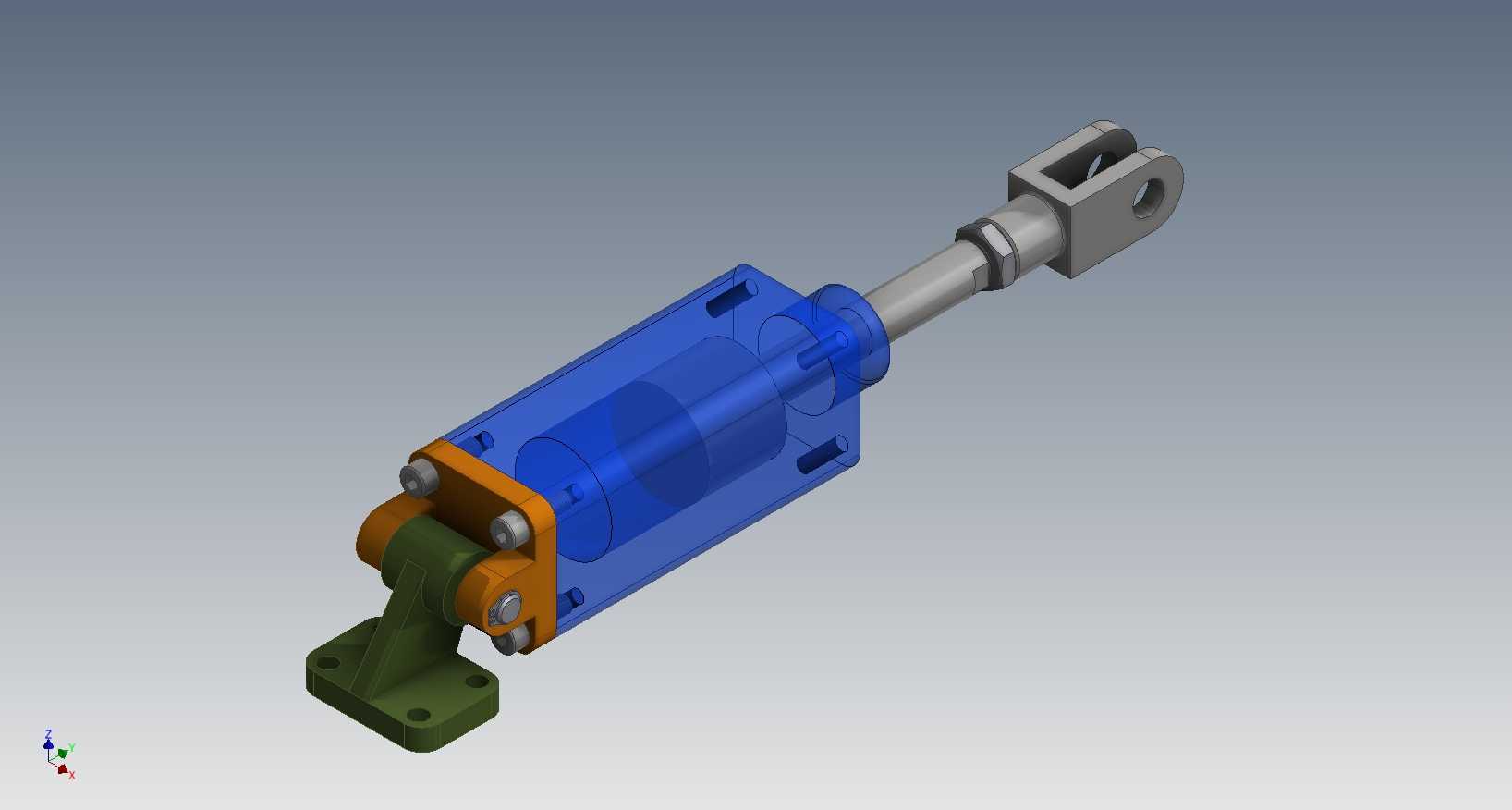

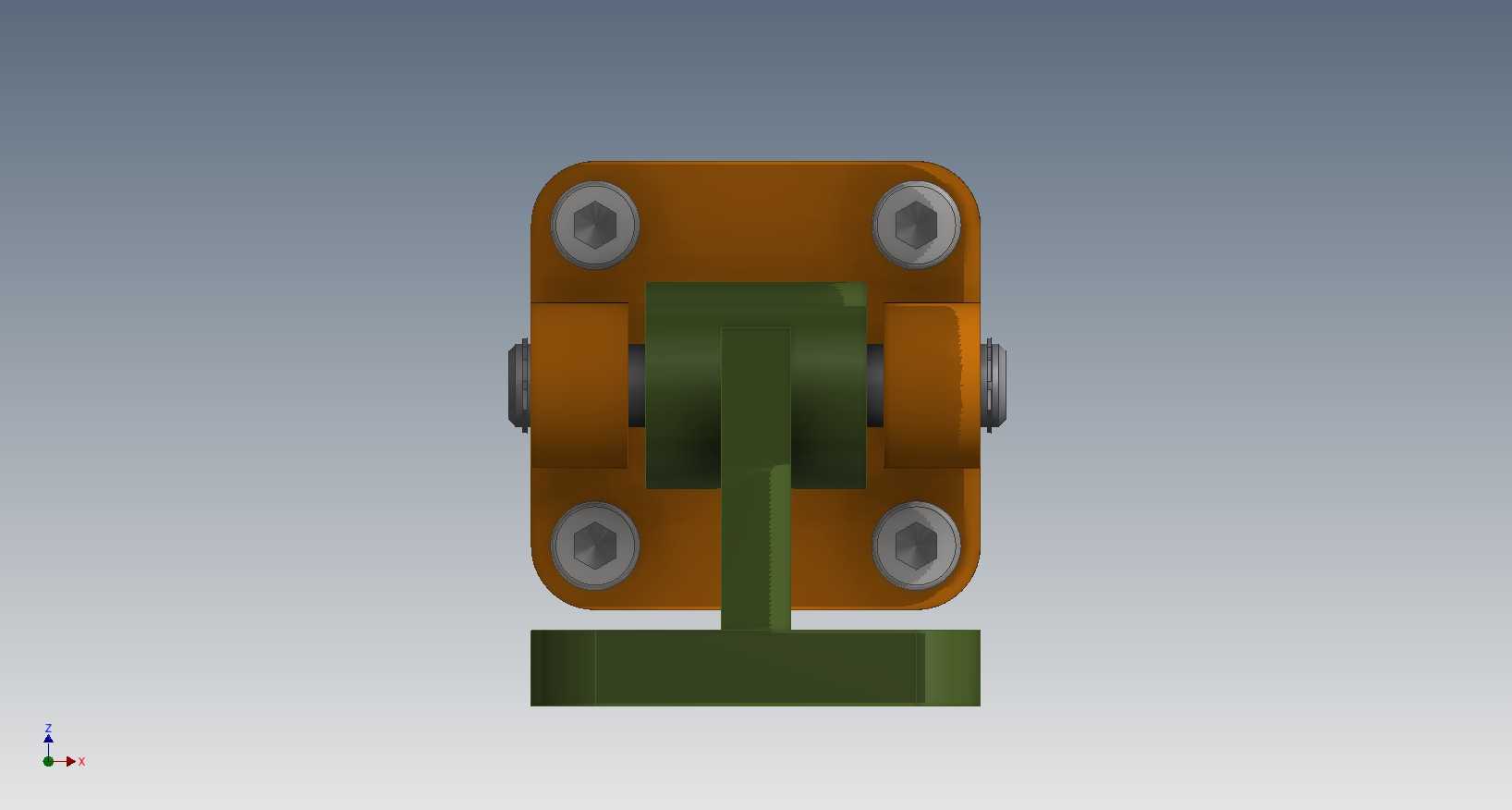

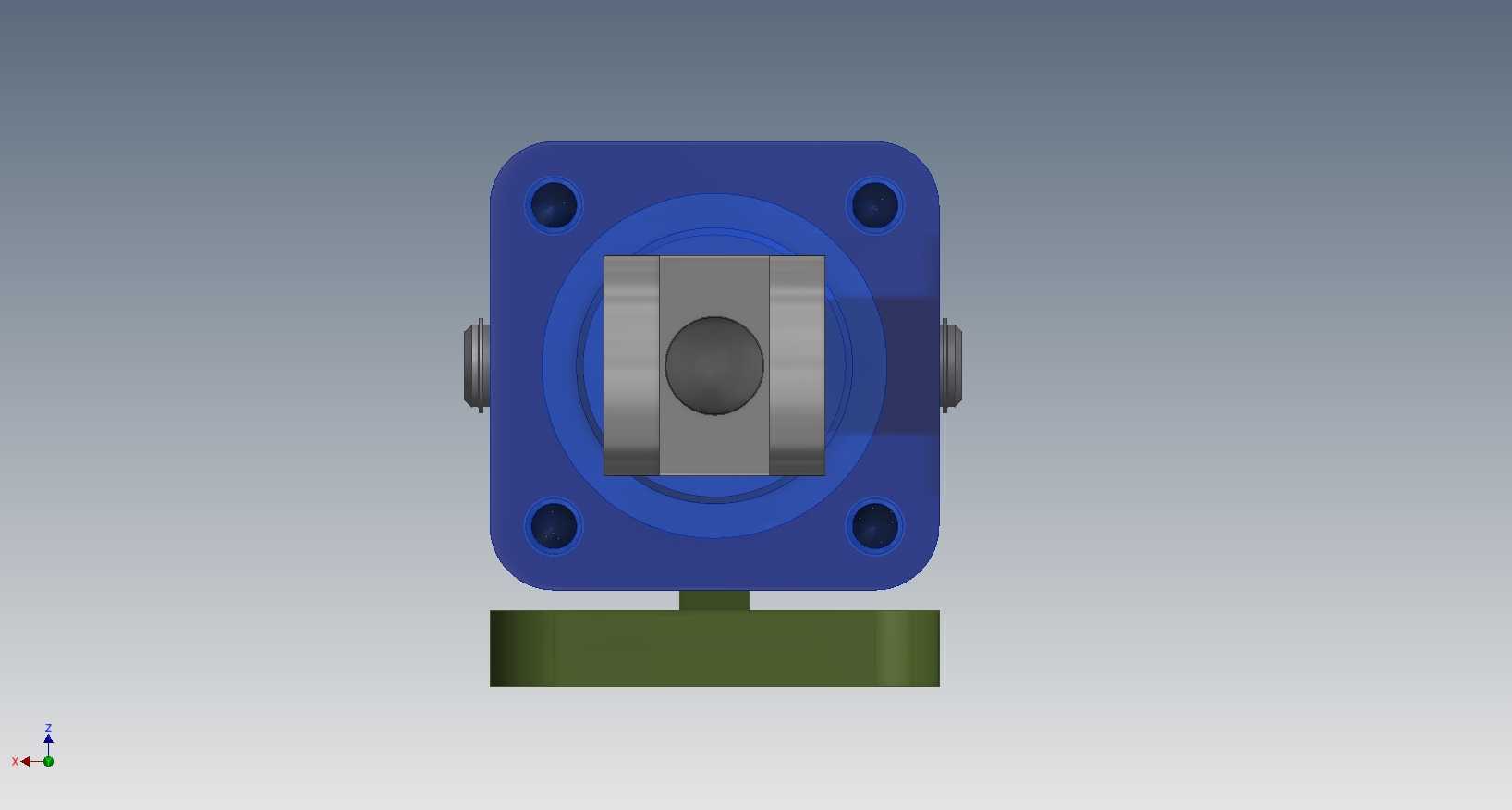

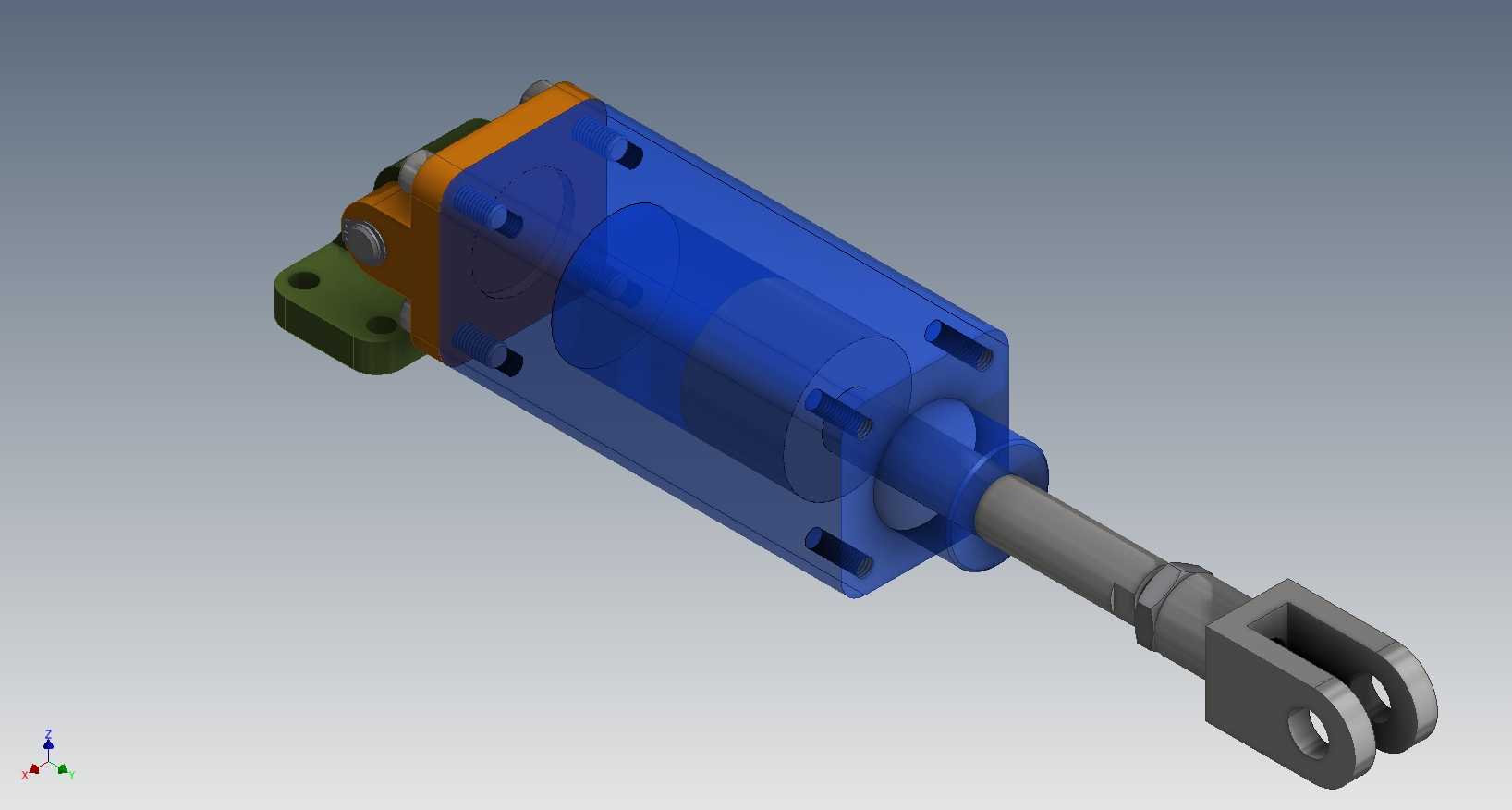

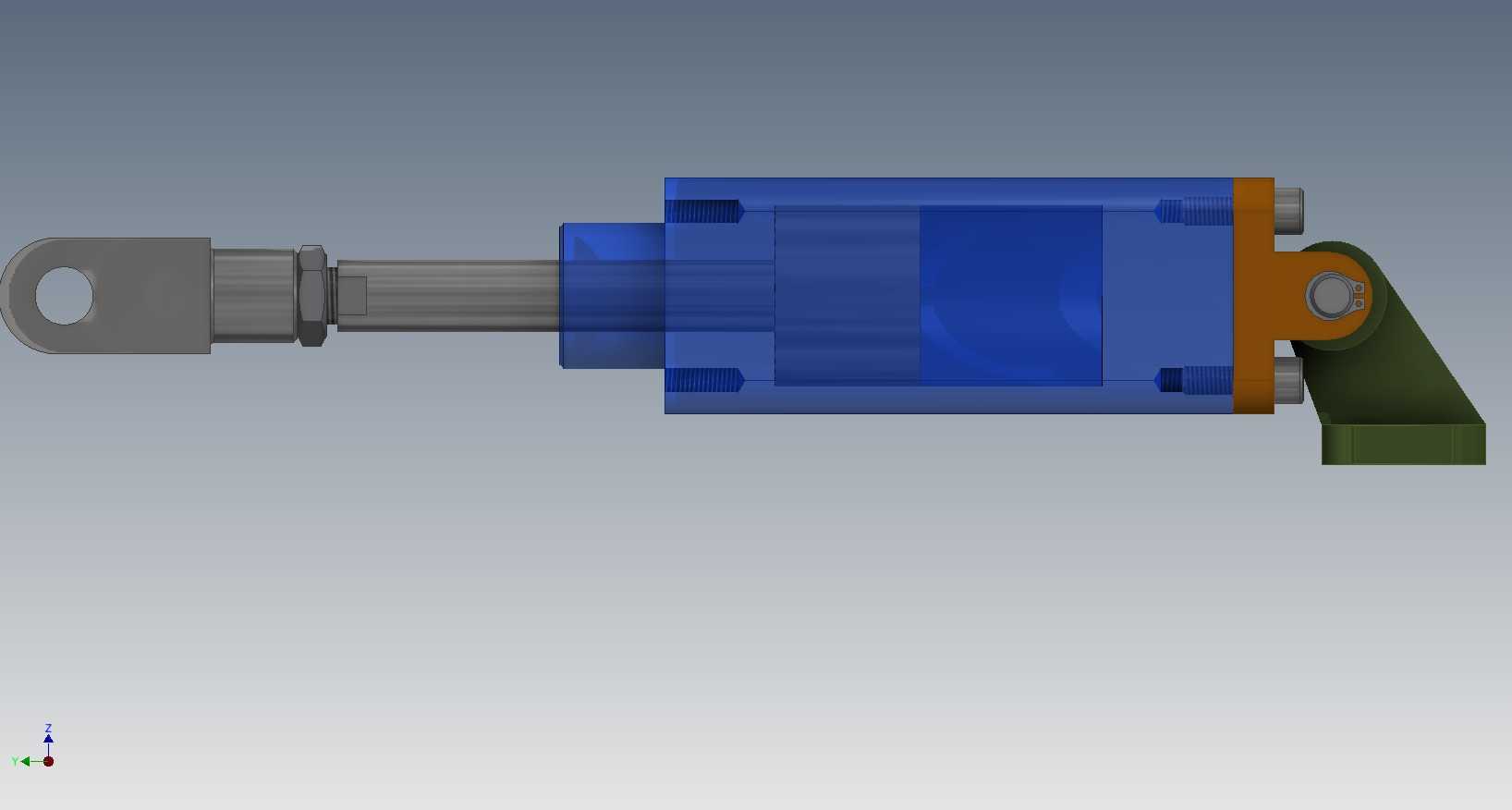

这款气动提料气缸是面向轻工物料搬运、小型工件上下料场景开发的气动执行构件，主要适配自动化产线中短行程、小负载的垂直提料作业需求，可集成在小型装配工位、物料分拣单元、小件移栽设备中，完成工件的抬升、移位、避让等动作，相比电动执行构件响应速度更快，结构更简洁，日常维护成本更低，适合在洁净度要求较高、气源配套完善的生产车间内使用。该构件采用法兰式安装结构，四个角位预留内六角螺栓安装孔，可直接固定在设备台板或安装支架上，安装时无需额外设计复杂的转接座，能有效缩减设备的装配调试周期。整体结构分为固定安装座、气缸缸体、摆臂连接组件、提料执行端四个部分，固定安装座采用高强度合金材质做表面氧化处理，具备较好的耐磨与抗锈蚀性能，可承受长期往复动作带来的振动与载荷冲击。缸体与摆臂之间采用销轴铰接结构，铰接位置配套耐磨衬套，能减少往复摆动过程中的部件磨损，延长构件的整体使用寿命，铰接处的销轴两端做防脱限位设计，可避免设备运行过程中销轴窜动脱落引发的设备故障。提料执行端采用平板式连接结构，可根据实际生产需求加装真空吸盘、气动夹爪等取料构件，适配不同材质、不同外形的小件物料提料需求，执行端与摆臂采用一体化刚性连接，动作过程中无多余晃动，提料定位精度可满足常规小件装配、分拣的工位要求。设计过程中充分考虑了气动元件的动作逻辑，气缸进气后活塞杆伸出，带动铰接摆臂绕固定销轴转动，进而带动提料端完成垂直方向的抬升动作，回程依靠气缸复位带动摆臂回落，整个动作行程控制在50毫米，抬升过程平稳无卡顿，动作行程限位精准，不会出现过冲或行程不足的问题。构件的整体外形紧凑，安装边界清晰，安装座的长宽尺寸适配常规小型自动化设备的安装空间，摆臂动作范围内无多余突出结构，可避免与周边设备构件发生运动干涉，在做设备布局设计时，只需预留出摆臂抬升与回落的运动空间即可完成集成，无需对原有产线结构做大幅改动。该构件的气动接口采用标准通用规格，可直接对接工厂常规气源管路，配套常规的气动电磁阀即可完成动作控制，无需定制特殊规格的气动配件，后期运维过程中配件替换十分便捷。
