法兰连接手动截止阀结构设计方案

这款手动法兰截止阀主要应用于石油化工、城镇供热、给排水、电力输送等行业的工业管路系统中，承担管路介质通断截断的核心功能，可适配清水、蒸汽、油品、弱腐蚀性流体等多种介质的输送管控场景，在管路检修、支路切换、流量截断等作业环节中发挥关键作用，相比闸阀具备更可靠的密封性能，相比球阀更耐受高温高压工况，是中低压管路系统中应用极为广泛的截断类阀件。

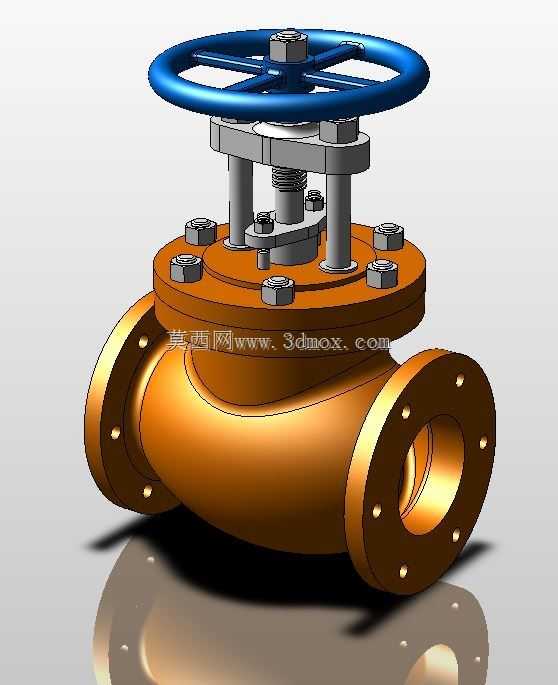

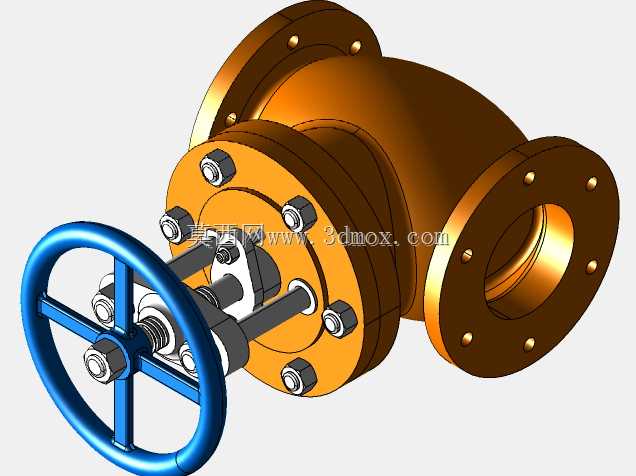

该产品采用直通式流道结构设计，整体为对称式铸造阀体构型，两端采用标准法兰连接结构，法兰端面均匀布置螺栓连接孔，可与同压力等级的管路法兰直接对接，安装时无需额外焊接适配接头，现场拆装维护便捷。阀体流道采用平滑过渡的S型构型，可有效降低介质流通时的局部阻力，减少阀内紊流与冲蚀损耗，延长阀体使用寿命。上部操作机构采用手轮驱动结构，手轮为轮辐式构型，操作时受力均匀，无需额外辅助工具即可完成启闭操作，阀杆采用明杆结构设计，启闭过程中阀杆随手轮同步升降，可直观反馈阀门的启闭状态，避免误操作。阀瓣与阀座采用锥面密封配合结构，密封面堆焊耐磨硬质合金，长期频繁启闭仍可保持可靠密封性能，无内漏风险。中法兰连接处采用多组均布螺栓压紧密封垫片结构，可承受额定工况下的介质压力，杜绝外漏隐患。填料函部位设置多级填料密封结构，配合压盖压紧设计，可在阀杆升降过程中持续保持密封性能，避免介质沿阀杆泄漏。

设计过程中优先考虑工况适配性与安装维护便捷性，整体安装边界符合通用管路法兰的安装尺寸规范，手轮操作高度预留足够操作空间，安装后无需额外调整操作空间即可完成日常启闭作业。阀体壁厚按照公称压力等级做冗余设计，可承受短时压力波动冲击，阀杆采用高强度不锈钢材质，具备足够的抗拉抗扭强度，避免操作过程中阀杆变形断裂。整体结构拆解便捷，日常维护时仅需更换密封垫片与填料即可恢复性能，无需整体更换阀件，可有效降低工业管路的运维成本。
