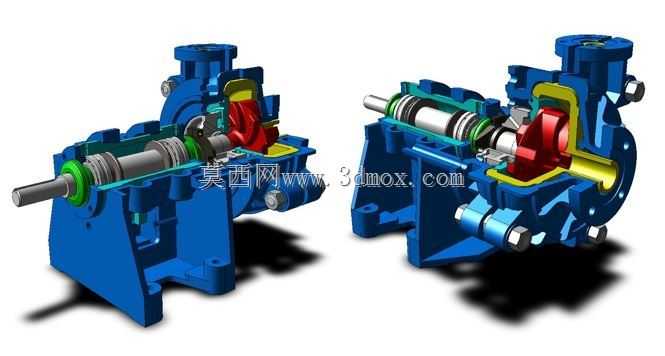

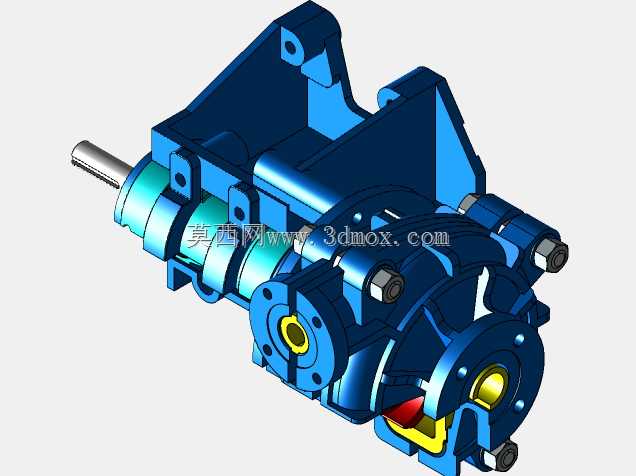

剖视结构展示卧式单级离心泵

这款离心泵主要面向工业流体输送场景设计，可广泛应用于市政供水、暖通循环、化工介质输送、农田排灌、矿山给排水等多个领域，核心作用是通过叶轮旋转产生的离心力完成流体的增压与输送，可适配清水、轻度腐蚀性工业液体等不同介质的输送需求，是流体管路系统中的核心动力设备。从功能特性来看，该款卧式单级离心泵采用后开式结构设计，检修时无需拆卸进出管路即可完成叶轮、密封件等易损部件的更换，大幅降低运维成本；泵体内部流道采用水力优化设计，叶轮为闭式结构，能有效减少流体在泵腔内的湍流损失，提升运行效率，同时降低运行过程中的流体噪音；轴封部位采用组合式密封结构，可根据输送介质特性选配填料密封或机械密封，有效避免输送过程中的介质泄漏问题；轴承组件采用润滑脂润滑结构，适配常规工况下的长期连续运行，两端轴承可充分承受泵运行过程中的径向力与残余轴向力，保障转轴运行稳定性。在设计思路上，这款模型采用全剖视的展示方式，完整呈现了泵体、叶轮、泵轴、密封环、轴承体、悬架、连接法兰等全部核心零部件的装配关系，设计过程中优先兼顾了运行可靠性与装配便捷性，泵脚与泵体采用一体化铸造结构，提升整机安装后的刚性，减少运行过程中的振动传递；进出口法兰采用标准管路连接尺寸，可直接对接同规格的工业管路，无需额外制作转接件；叶轮与泵轴采用键连接加锁紧螺母的固定方式，可避免高速运行过程中叶轮出现窜动或松脱问题。从安装边界来看，该款卧式离心泵采用地脚安装方式，泵脚预留标准螺栓安装孔，安装时需保障基础平面的水平度，进出口管路需设置独立支撑，避免管路重量直接作用在泵体上造成泵腔变形；泵轴端预留联轴器安装位，可直接配套标准电机通过联轴器直连传动，也可根据需求加装皮带轮组件实现变速传动；整机轴向尺寸紧凑，相比同参数立式泵占用更小的垂直安装空间，适合安装空间较为局促的泵房场景；泵体顶部设置排气螺塞，首次启动前可通过该位置完成泵腔排气，避免气缚现象影响泵的正常吸水运行，泵体底部设置排污螺塞，停机检修或冬季防冻时可排空泵腔内残留介质，避免冻裂或介质沉积堵塞流道。
