高真空涡轮分子泵结构设计方案

涡轮分子泵是高真空环境获得领域的核心执行设备，广泛应用于半导体晶圆制造、航空航天空间环境模拟、高端材料表面处理、质谱分析仪器、高能物理实验装置等对真空度有严苛要求的工业与科研场景，是真空获得系统中衔接前级泵、实现10^-3Pa到10^-8Pa高真空乃至超高真空区间抽气的关键设备，能够在无油污染的工况下持续稳定抽除密闭腔体内的气体分子，避免传统油封真空泵带来的介质返流污染，适配对洁净度要求极高的工艺生产环节。

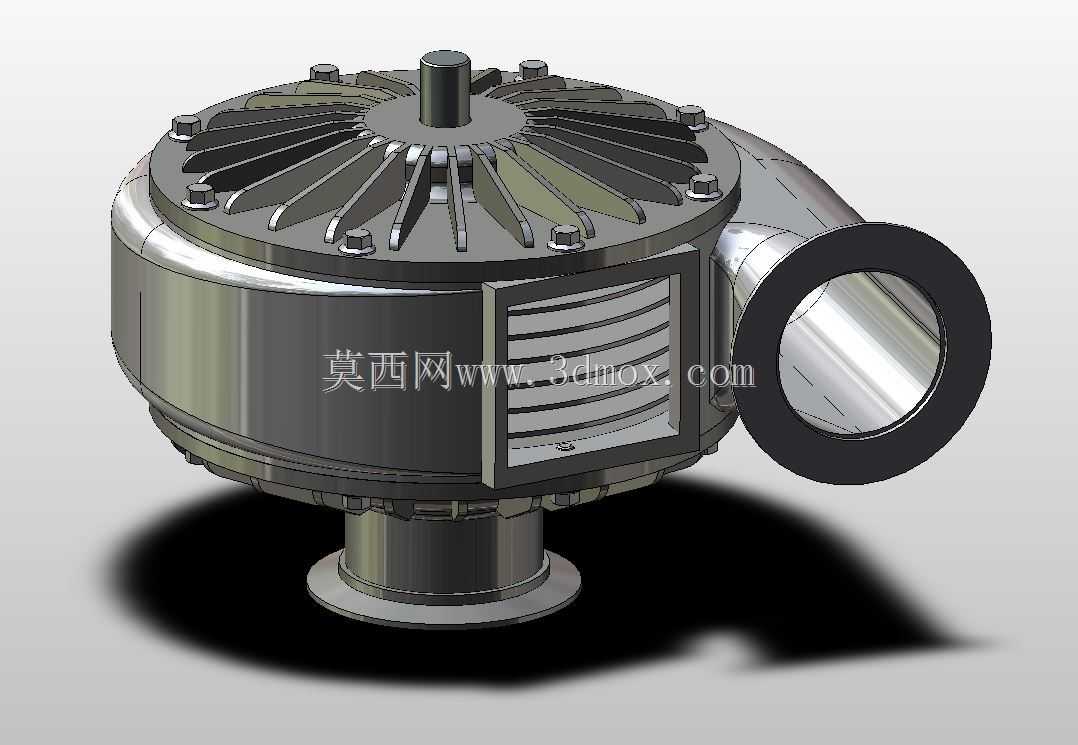

该款涡轮分子泵采用卧式侧出风、下置进气接口的结构布局，整体以圆柱型泵腔为核心主体，顶部集成辐射状排布的涡轮动叶与静叶组合结构，通过多组螺栓实现泵腔端盖的密封紧固，保证泵体内部的真空密闭性；侧部设置大口径法兰式排气接口，可直接与前级管路对接，下部设置标准快装法兰进气口，能够快速适配各类真空腔体的安装接口，无需额外定制转接结构。设计过程中重点考量了动叶轮的气动外形与动平衡性能，每一片涡轮叶片的倾角、叶型曲率都经过气流走向仿真优化，保证在数万转的高转速运行状态下，能够通过叶片与气体分子的动量传递，将进气端的气体分子持续导向排气端，实现稳定的抽速与压缩比；泵体侧面预留的散热格栅结构，能够在设备运行过程中及时将内置高速电机产生的热量导出，避免长时间高负载运行导致的温升过高问题，延长设备核心部件的使用寿命。

在安装边界设计上，该泵整体结构紧凑，底部进气法兰的中心高度、侧部排气接口的朝向与伸出长度都经过标准化适配，既可以垂直安装在真空腔体顶部，也可以通过支架实现卧式固定安装，安装过程中仅需保证泵轴的水平或垂直精度，避免倾斜角度过大导致的动叶轮运行偏磨；泵体外部的连接螺栓均采用对称均布设计，既保证了密封面的压力均匀，也方便后期维护过程中的拆装操作，无需复杂的专用工装即可完成泵体的拆解与叶片清洁。设备运行过程中无油润滑的结构设计，能够保证被抽腔体内部的洁净度，不会产生油蒸汽返流污染工艺环境，适配半导体刻蚀、薄膜沉积等对污染控制要求极高的生产环节，同时整体结构的抗震性能经过优化，能够适配工业现场的复杂安装环境，在配套设备正常运行的振动工况下依然可以保持稳定的抽气性能，不会出现转速波动、真空度下降等问题。
