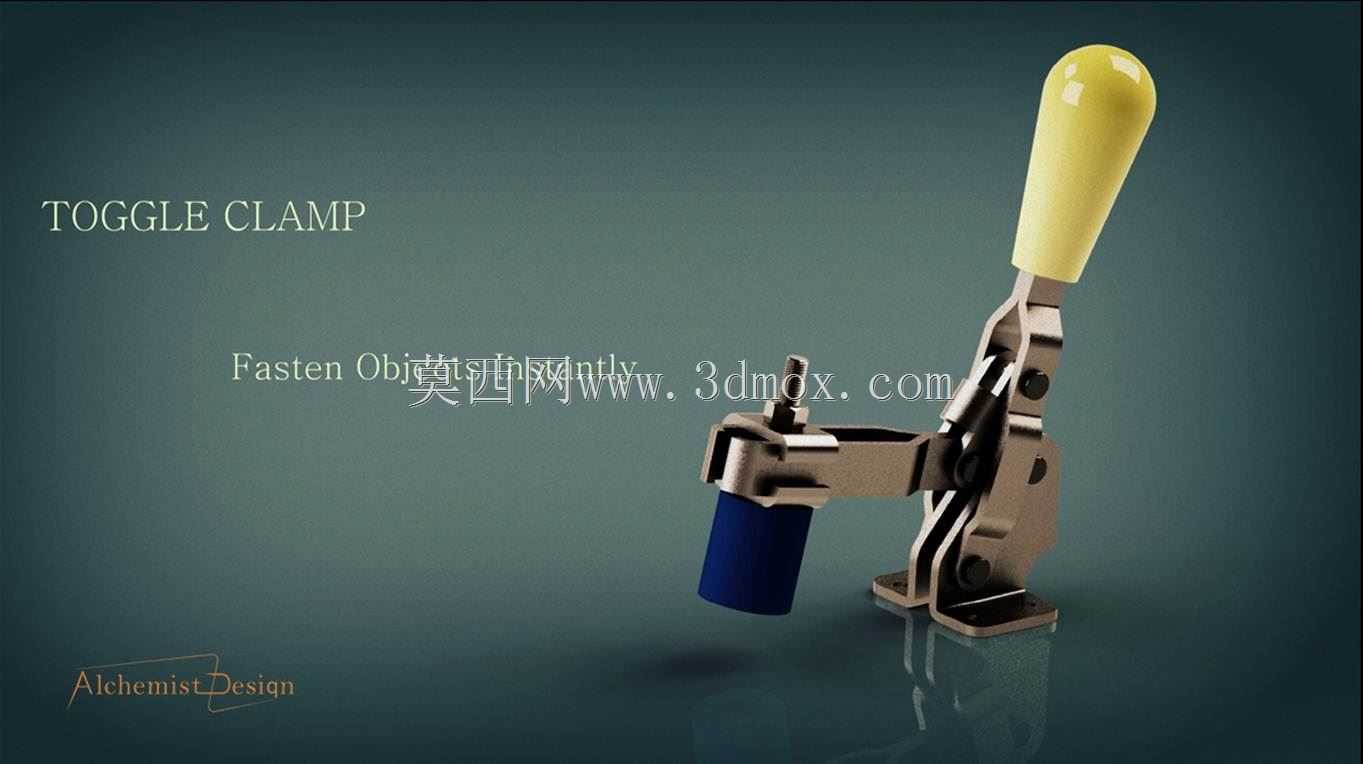

垂直式快速压紧拨动夹工装结构

这款垂直式拨动夹是机械加工、焊接装配场景中应用极为广泛的快速压紧工装，核心作用是在各类加工作业中对工件实现快速锁紧定位，替代传统螺栓压紧、压板固定的繁琐操作，大幅提升工位装夹的作业效率，降低操作人员的装夹劳动强度。在实际生产场景中，这类拨动夹常被布置在焊接工装台、装配流水线定位工位、小型零件铣削加工台面上，尤其适配薄板类、小型异形结构件的临时固定需求，在五金加工、钢结构小件焊接、电子元器件装配定位、木制品加工等场景都能见到它的应用。

从功能特性来看，这款拨动夹采用垂直压合的施力结构，依靠连杆机构的死点自锁原理实现锁紧，当操作人员扳动上部的握持手柄至垂直锁紧位时，内部多组铰接连杆会越过机械死点，此时压头会对下方工件施加稳定持续的下压力，即便作业过程中存在设备振动、工件受力偏移的情况，夹具也不会意外松脱，只有当操作人员主动反向扳动手柄，解除连杆死点限位后，压头才会抬起松开工件。夹具的压头端部采用软质耐磨接触头，既可以保证压紧时与工件表面的贴合度，又能避免刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求较高的喷涂件、抛光件、阳极氧化件十分友好。

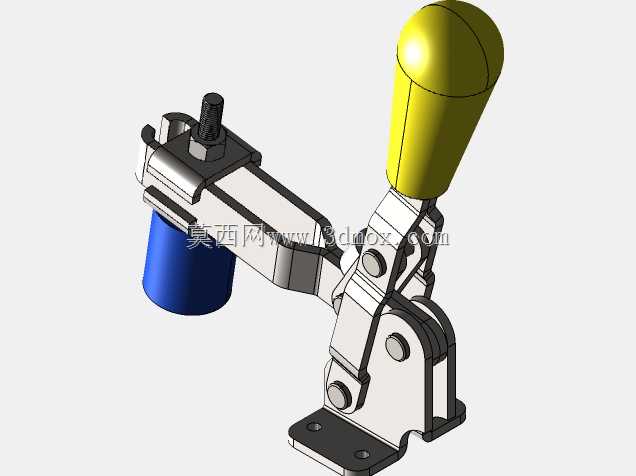

从设计思路层面，这款拨动夹的整体结构做了充分的工位适配优化：底部采用带安装孔的法兰式底座，安装时可直接通过螺栓将底座固定在工装台面的T型槽或者预设螺纹孔上，安装边界规整，不会占用过多台面空间；手柄部分采用符合人体工学的长柄握持结构，外部包覆防滑绝缘材质，操作人员扳动时受力顺畅，无需施加过大的外力即可完成锁紧与松开操作；整体铰接转轴处都做了耐磨衬套设计，长期反复扳动使用也不会出现转轴松旷、锁紧间隙变大的问题，能够长期保持稳定的压紧精度。

在尺寸与安装适配性上，这款拨动夹属于中小规格的快速压紧件，整体安装底座的长宽尺寸适配多数小型工装的安装间距，压头的伸出长度可以根据工件的压紧高度需求做小范围调整，能够适配不同厚度工件的压紧需求，压头的垂直行程可以满足多数常规小件的装夹空间要求，无需额外加装延长压臂即可覆盖多数普通工位的使用需求。
