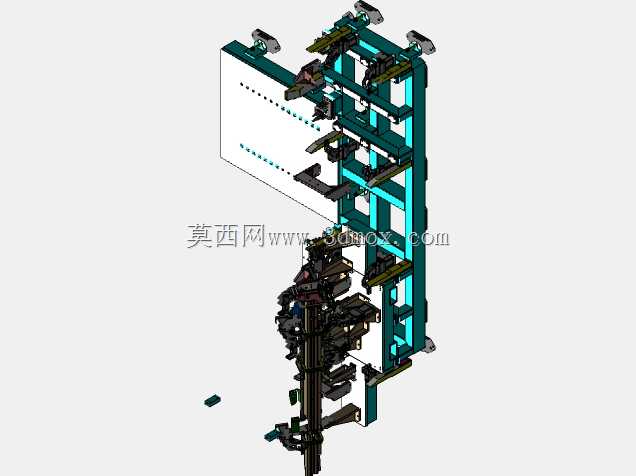

立式可变工位汽车部件点焊工装夹具

该套点焊夹具主要应用于汽车白车身焊装生产环节，针对车身侧围、立柱类长尺寸异形结构件的点焊作业设计，可适配多车型柔性化生产的工位需求，替代传统单一车型专用焊装夹具，减少产线换型时的工装更换成本与调试周期，在乘用车、商用车的焊装车间人工点焊工位、机器人点焊工位均可适配使用。整套夹具采用立式框架布局，主体以高强度方管焊接成型作为安装基座，整体沿竖直方向排布多组夹紧定位单元，充分利用垂直空间压缩工位占地面积，框架底部预留标准安装孔位，可直接固定在焊装工位的铸铁工作平台上，安装边界适配常规焊装工位的操作空间，作业面高度匹配一线操作人员或焊接机器人的作业行程范围，避免出现操作盲区或行程超限问题。在功能设计上，夹具搭载多组可调整位置的夹紧模块，每个模块配备独立的压臂与定位销，可根据待焊工件的孔位、型面特征调整安装位置，实现不同型号工件的快速适配，定位销采用淬火耐磨材质，压臂接触工件的位置配备聚氨酯缓冲垫，避免夹紧过程中刮伤工件表面涂层；各夹紧单元的动作行程经过精准核算，夹紧后工件的焊缝位置完全暴露在作业范围内，不会出现压臂遮挡焊枪作业路径的问题，同时夹具预留了焊枪进出的避让空间，保障点焊作业时焊钳可顺利到达每个焊点位置，减少焊接过程中的工位调整次数。设计过程中充分考虑焊装作业的工况特性，整体框架做了应力消除处理，避免长期受焊接应力、夹紧反作用力影响出现框架变形，保证长期使用后的定位精度；气路管线沿框架内部的走线槽排布，避免焊接飞溅烫伤管线，同时外露的夹紧部件做了防焊渣粘附的表面处理，减少日常清理维护的工作量。整套夹具兼顾了刚性与柔性，既可以保证焊接过程中工件无位移、焊点位置精度符合车身装配公差要求，又可以通过调整夹紧单元的位置适配不同尺寸的同类工件，满足多车型共线生产的柔性焊装需求，有效提升焊装工位的作业效率与产品合格率。
