汽车车顶焊接定位装夹工装结构

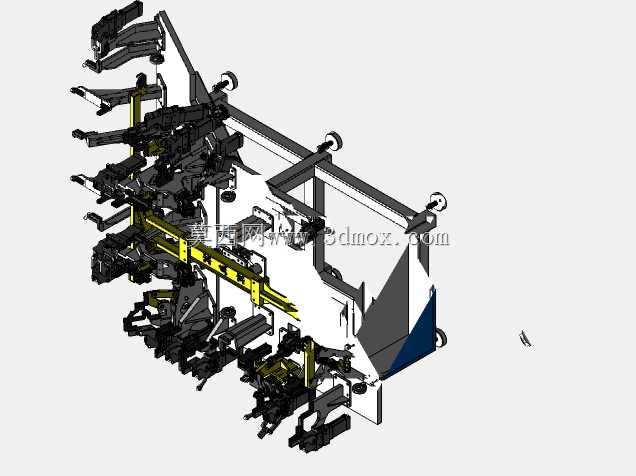

该工装主要应用于汽车整车制造环节的焊装生产工序，是白车身车顶总成焊接作业的核心配套定位装夹设备，主要承担车顶覆盖件与侧围总成拼接焊接过程中的精准定位与刚性夹持作用，有效规避焊接过程中工件受热变形、拼接错位等常见质量问题，保障车顶焊缝的位置精度与连接强度，适配乘用车白车身批量生产中的车顶焊接工位作业需求。整套工装采用框架式主体承载结构设计，以高强度型钢搭建主支撑骨架，整体结构沿车身长度方向延伸，安装边界可适配常规A级乘用车的车顶轮廓尺寸，骨架上根据车顶不同区域的焊接点位分布，错落布置多组独立夹紧单元，每组夹紧单元可对应特定的工件搭接位置，实现对车顶边缘、加强筋搭接位等关键焊接区域的多点同步压紧。设计过程中充分考虑焊装作业的操作可达性，夹紧单元的布置避开了主要焊缝的施焊空间，既保证夹持力均匀覆盖工件拼接区域，避免工件局部受力产生形变，又不会对焊枪的走枪路径造成干涉，操作人员或自动焊枪可顺畅抵达所有待焊位置完成作业。工装的定位基准完全匹配白车身整车坐标系，通过基准块与工件的定位孔、型面精准贴合，实现工件的快速上料定位，无需反复调整位置即可达到焊接所需的位置精度，多组夹紧单元采用联动与独立控制结合的设计，可根据不同焊接工序的需求，按需控制对应位置的夹紧与松开，适配分步焊接的作业流程。整套工装的结构布局充分考虑了日常维护与部件更换的便利性，易损耗的夹紧头、定位块均采用快换式结构设计，可在短时间内完成磨损部件的更换，减少产线停机维护的时间，同时框架主体预留了足够的安装接口，可根据不同车型的车顶轮廓调整夹紧单元的安装位置，实现一定范围内的多车型柔性适配，满足混线生产的作业需求。工装的整体刚性经过针对性强化，可承受焊接过程中频繁的夹紧冲击与焊接热应力影响，长期使用不会出现基准偏移、结构变形等问题，稳定保障焊接成品的尺寸一致性，降低后续车身装配环节的匹配调整工作量。
