汽车粗纱工序机群卸料工装结构设计

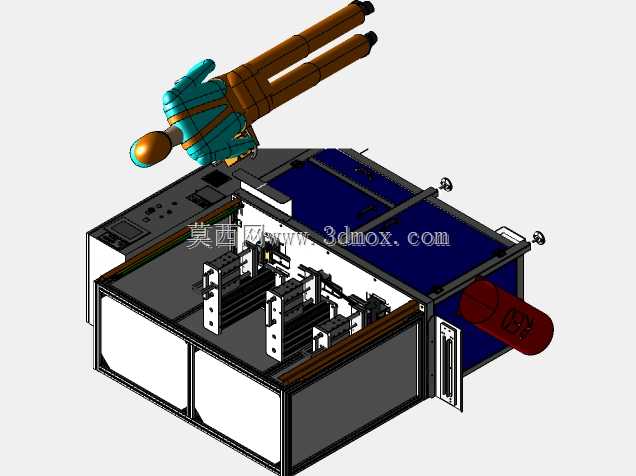

该设备主要应用于汽车内饰粗纱加工生产车间的机群工位衔接环节，面向多台并行排布的粗纱加工设备完成成品料卷的自动化卸料转运作业，解决传统人工卸料过程中劳动强度大、料卷磕碰损伤、多机台作业节拍难以匹配的痛点，适配汽车内饰基材生产车间连续化、多机台并行的生产排布需求，可对接同规格系列的粗纱加工设备完成卸料动作衔接。设备整体采用框架式柜体结构作为承载主体，底部设置可调式支撑脚座，可适配车间不同平整度的地面安装需求，整体安装边界控制在常规产线工位预留尺寸范围内，无需对现有车间布局做大规模改造即可完成布设，柜体侧面设置可开合检修门，方便内部气动元件、传动组件的日常维护与故障排查，柜体上部预留操作面板安装位，可集成工位状态指示、动作启停控制、故障报警提示等功能模块，方便现场操作人员就近完成设备调试与状态监控。设备核心卸料执行端搭载多组平行排布的气动模具夹具，夹具工作面做防滑耐磨处理，可稳定夹持不同幅宽的粗纱料卷，夹持力度可通过气动回路调压阀灵活调节，避免夹持力过大造成料卷内层挤压变形，或是夹持力不足导致料卷转运过程中脱落；夹具组件搭载直线导向传动结构，可完成水平方向的伸缩、垂直方向的升降复合动作，能够精准对接加工设备的出料工位，完成料卷的承接、夹持、移出、转移动作全流程，动作节拍可根据前端机群的生产速度灵活调整，匹配不同产能需求下的卸料节奏。设计过程中充分考虑车间现场的操作安全性，设备运动行程范围内做安全防护结构设计，避免人员误触运动部件造成安全事故，气动回路设置过载保护与断气自锁结构，当车间气源压力异常或是突然断气时，夹具可保持当前夹持状态，避免料卷坠落造成物料损坏或是安全隐患；设备侧方预留气源对接接口与信号通讯接口，可快速对接车间现有气源管路与产线中控系统，实现多机台卸料作业的统一调度管理，减少人工干预环节，提升整段粗纱加工工序的自动化水平，降低生产过程中的人力投入成本，同时减少人工操作带来的物料损伤率，提升成品料卷的下线合格率。设备上部预留的人工操作站位可兼容异常工况下的人工辅助作业需求，当设备出现临时故障需要人工介入时，操作人员可站在指定站位完成临时卸料操作，不会因为单台设备故障影响整段机群的正常生产节奏。
