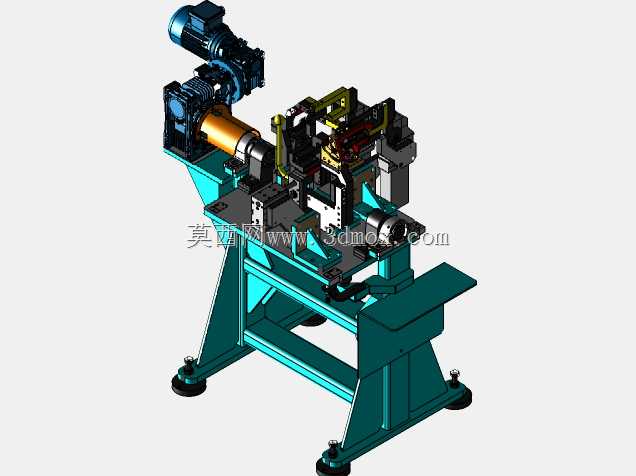

带旋转驱动机构的精密点焊工装夹具

这套点焊工装夹具主要应用于汽车零部件、五金冲压件、小型金属结构件的电阻点焊加工场景，是焊接生产线上实现工件精准装夹、保障焊接点位一致性的核心工艺装备，能够适配多品种小批量的焊接生产需求，也可接入自动化焊接流水线完成连续作业，有效降低人工装夹的定位误差，提升焊接成品的合格率与生产节拍。该夹具的核心用途是在点焊作业过程中，对待焊接的组合工件完成可靠的定位与夹紧，避免工件在焊接加压、电极触碰过程中出现移位、错位问题，同时搭载的回转驱动机构可带动工件完成指定角度的翻转，让工件不同方位的焊点都能处于焊枪的最佳作业位置，无需人工反复拆卸调整工件装夹姿态，大幅减少焊接过程中的辅助作业时间。从功能特性来看，这套夹具采用模块化的定位夹紧设计，针对工件的外形轮廓设置了多点位的定位挡块与气动夹紧单元，定位基准贴合工件的工艺基准，能够将工件的装夹位置误差控制在焊接工艺允许的范围内；夹紧单元的压紧力可根据工件材质与壁厚进行适配调整，既不会因压紧力过小导致工件松动，也不会因压紧力过大造成薄壁工件变形；侧边搭载的减速驱动单元输出扭矩平稳，回转角度可根据焊接点位需求进行精准控制，回转到位后自带锁止功能，避免焊接过程中夹具出现晃动。在设计思路上，这套夹具优先遵循焊接工艺的操作便利性原则，整体采用开敞式的装夹空间设计，方便操作人员上下料，也给焊枪的移动预留了充足的作业空间，避免焊枪与夹具结构发生干涉；机架部分采用型钢焊接的框架式结构，整体刚性充足，能够承受焊接过程中的加压冲击力与回转启停的惯性力，底部配置可调式支撑脚杯，可根据现场地面情况调整夹具的水平度，保障设备运行的稳定性；夹具的定位元件与夹紧元件均采用快换式结构设计，当更换不同型号的加工工件时，仅需更换对应的定位块与夹紧头即可快速完成换型，适配柔性化生产的需求。从安装边界来看，这套夹具整体为立式落地安装结构，机架底部的支撑脚分布在矩形安装区域内，安装时仅需在对应位置预留固定点位即可完成部署，整体高度适配常规人工操作或焊接机器人的作业高度范围，侧向伸出的驱动机构不会占用过多的生产线横向空间，可直接嵌入现有焊接工位完成部署，无需对现有生产线布局进行大规模调整；夹具的走线与管路均沿机架内部排布，外观整洁，也能避免焊接飞溅损坏线路与管路，提升设备的长期运行可靠性。
