高压进线屏多品种焊接工装夹具结构

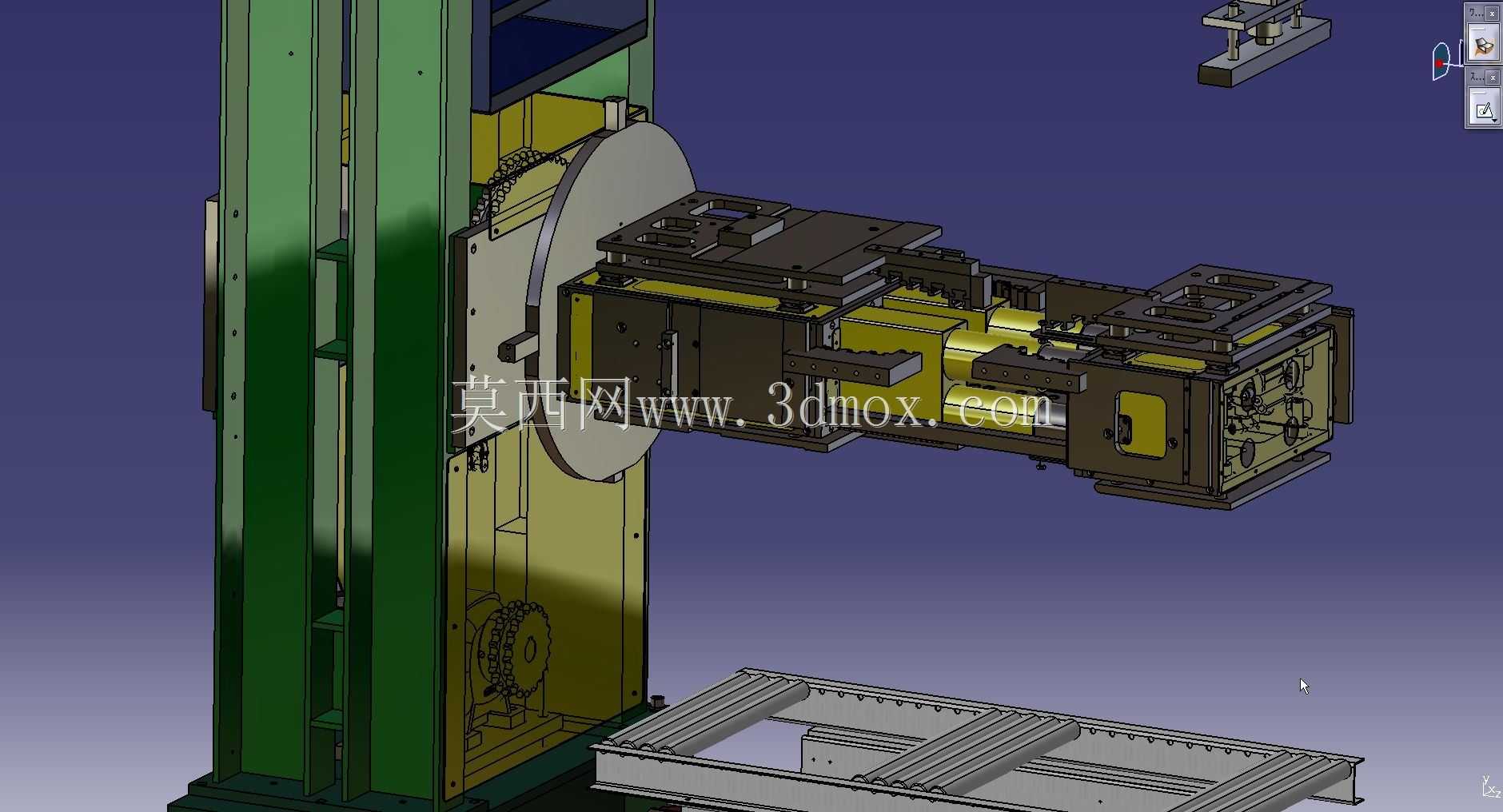

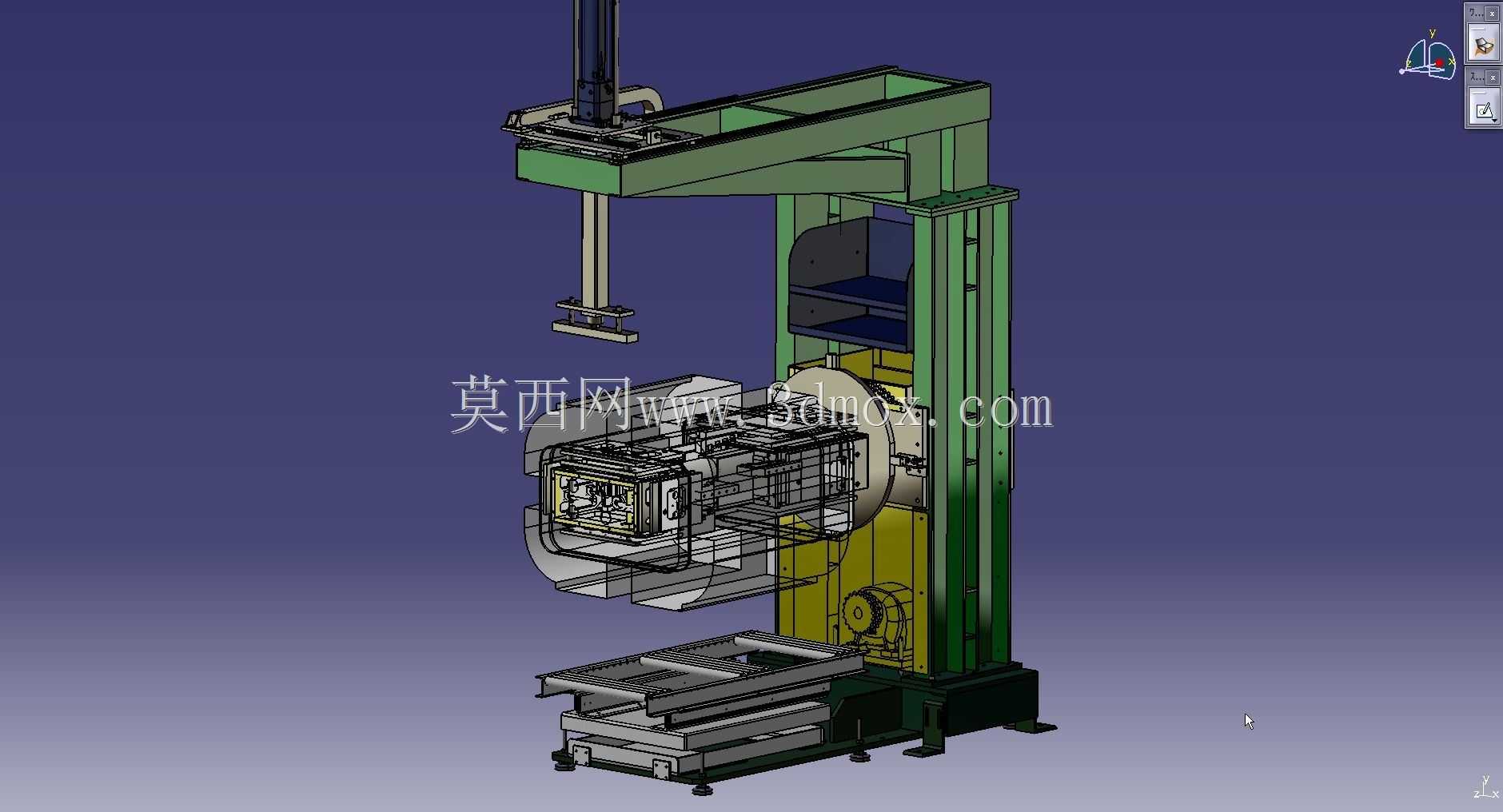

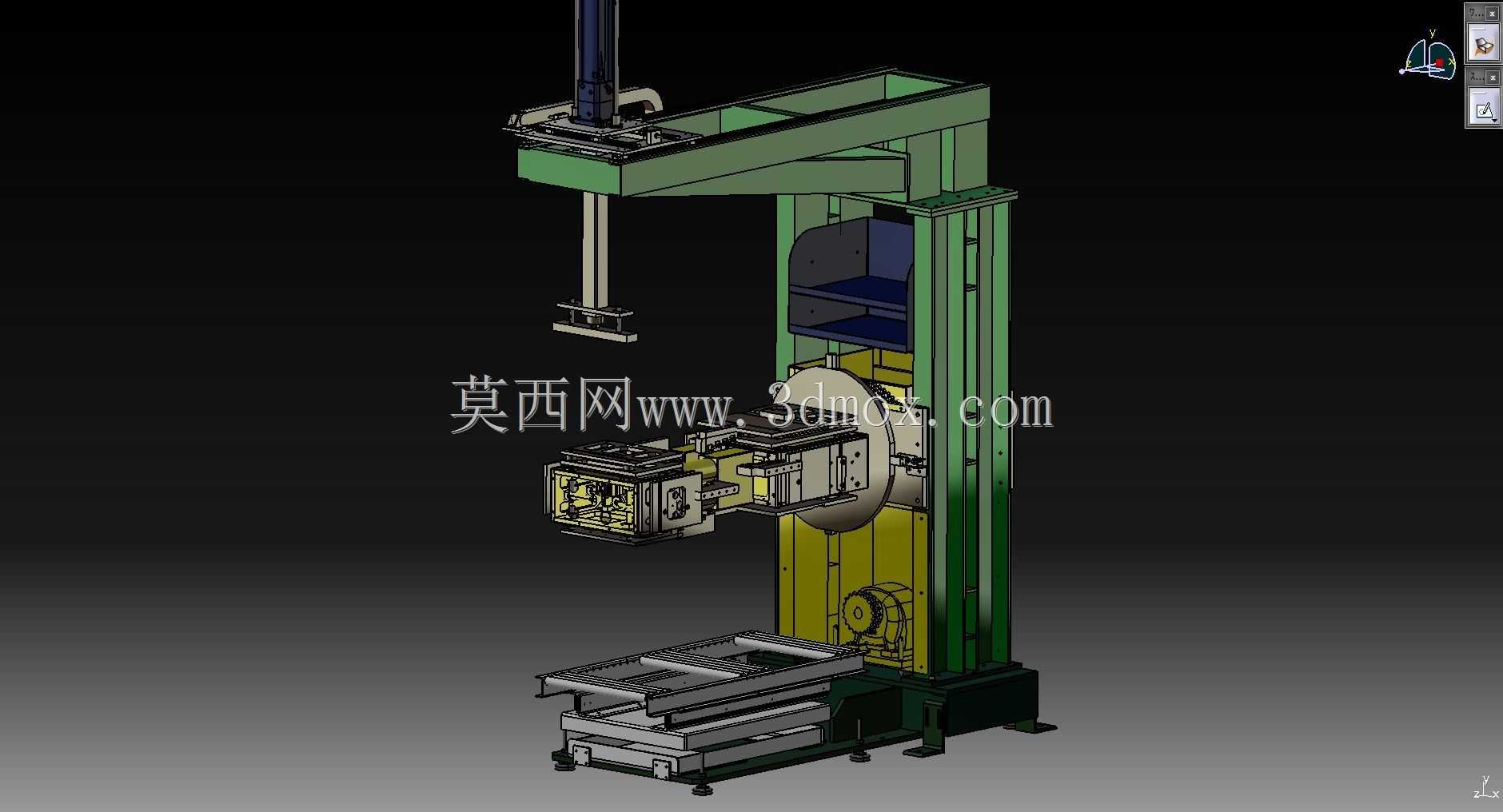

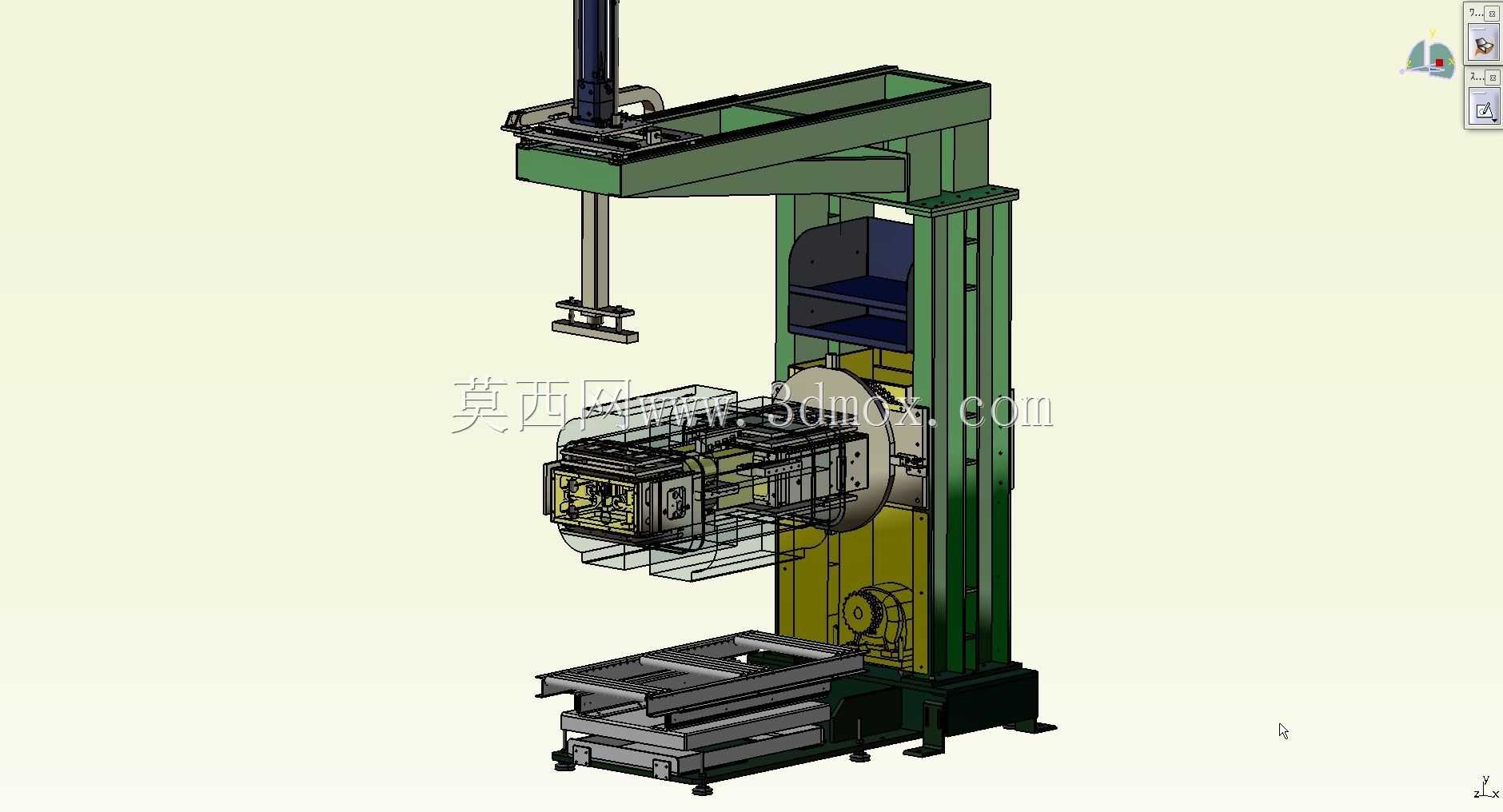

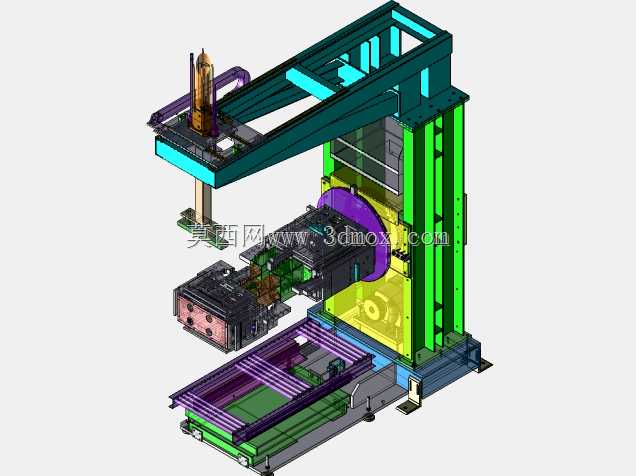

该焊接工装主要面向高压电气成套设备生产环节中高压进线屏类零部件的焊接加工作业场景，适配多规格、多品种的屏体焊装配件生产需求，解决传统焊接作业中工件定位偏差大、多品种换型效率低、焊接变形难控制的实际生产痛点，在高压配电设备制造车间的焊装工位承担工件定位、夹紧、姿态调整的核心作用，可覆盖不同尺寸规格的高压进线屏框架、内部安装支架等焊合件的加工需求，无需频繁更换整套工装即可完成多品类工件的焊装作业，大幅压缩换型调试的辅助时长。工装整体采用立式C型开式框架布局，主体支撑结构采用厚壁型钢焊接后经去应力加工而成，保证长期承受焊接夹紧力与工件自重下的结构刚性，避免长期使用出现结构形变影响定位精度；上部配置可沿竖直导轨升降的压紧执行机构，可根据工件的高度尺寸调整压紧行程，配合端部的柔性压头，既能保证对工件上部的可靠压紧，又可避免刚性压接对工件表面造成压痕损伤；中部配置可回转的工件定位装夹平台，平台上预留多组标准化的定位孔位与快换夹紧座，可根据不同型号高压进线屏配件的外形结构，快速更换定位销与夹紧块，实现不同工件的快速定位装夹，回转机构可带动工件在水平方向完成多角度回转，让操作人员无需反复挪动工件即可完成各个焊缝位置的焊接作业，降低作业劳动强度的同时提升焊接作业的可达性，减少焊接死角；下部配置可水平滑移的工件承托平台，可适配不同纵深尺寸的工件承托需求，承托平台同样设置可调定位组件，与中部回转装夹位、上部压紧机构形成三维空间的定位夹紧体系，从多个维度对焊装工件进行约束，有效控制焊接过程中因热输入带来的工件变形，保证焊后工件的形位公差符合后续装配要求。工装整体安装边界充分考虑车间常规焊装工位的占地需求，底部设置带地脚螺栓连接孔的安装底座，可直接固定在车间焊接工位的地坪上，无需额外制作复杂安装基础，设备外侧预留焊渣防护挡板的安装位置，可阻挡焊接过程中飞溅的焊渣对工装导轨、回转机构等运动部件造成损伤，延长工装的使用寿命，运动部件均预留润滑注油点位，方便日常维护保养，适配小批量多品种的高压电气配件柔性焊装生产节奏。
