铬镍铁合金熔融用钢包芯焊接工装结构

该套工装主要应用于特种冶金熔炼配套构件的焊接加工场景，针对铬镍铁合金熔融作业所用钢包芯部件，提供全工序的装夹定位与焊接支撑，解决异形环形薄壁型芯在焊接过程中易变形、对位精度差、多工序流转装夹效率低的行业痛点。在实际生产场景中，铬镍铁合金熔融用钢包芯需要在环形基体上完成多组功能组件的焊接装配，涉及周向均布的定位件、侧向进给的调节组件、顶部压紧单元的协同配合，普通通用夹具无法适配其弧形异形轮廓，容易在焊接热影响下出现构件翘曲、焊缝偏移的问题，直接影响后续熔融作业时的型芯同轴度与结构稳定性。

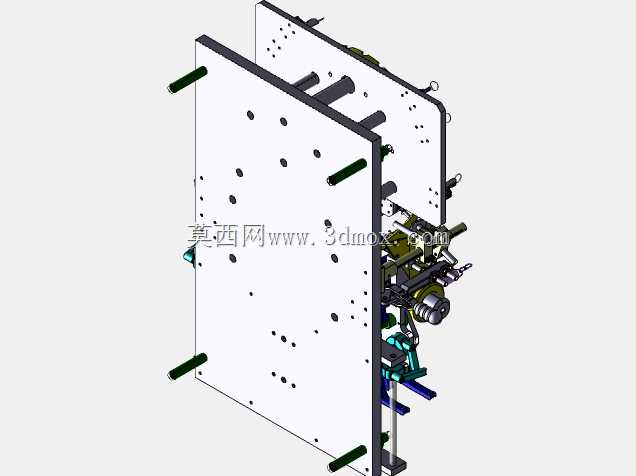

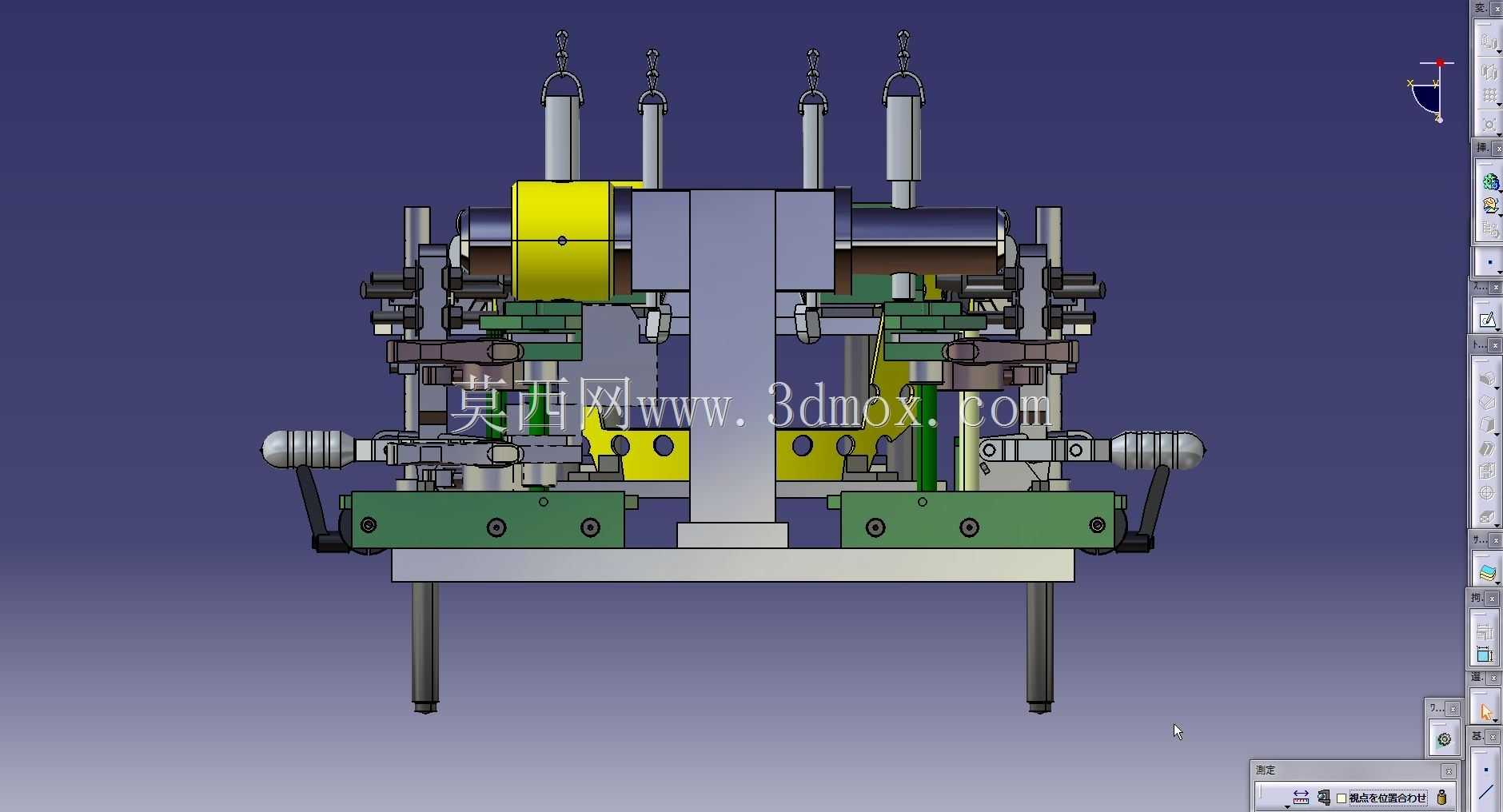

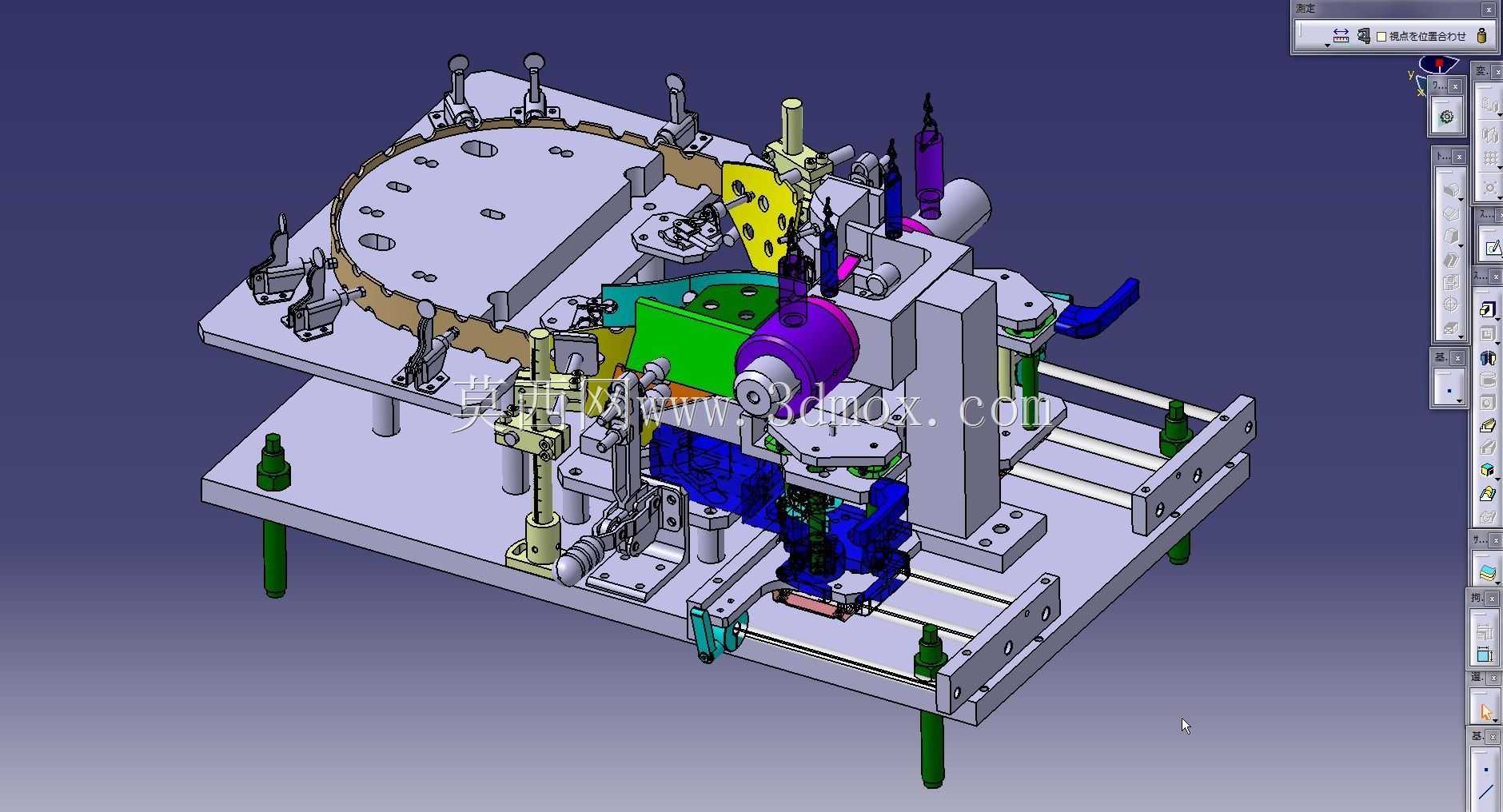

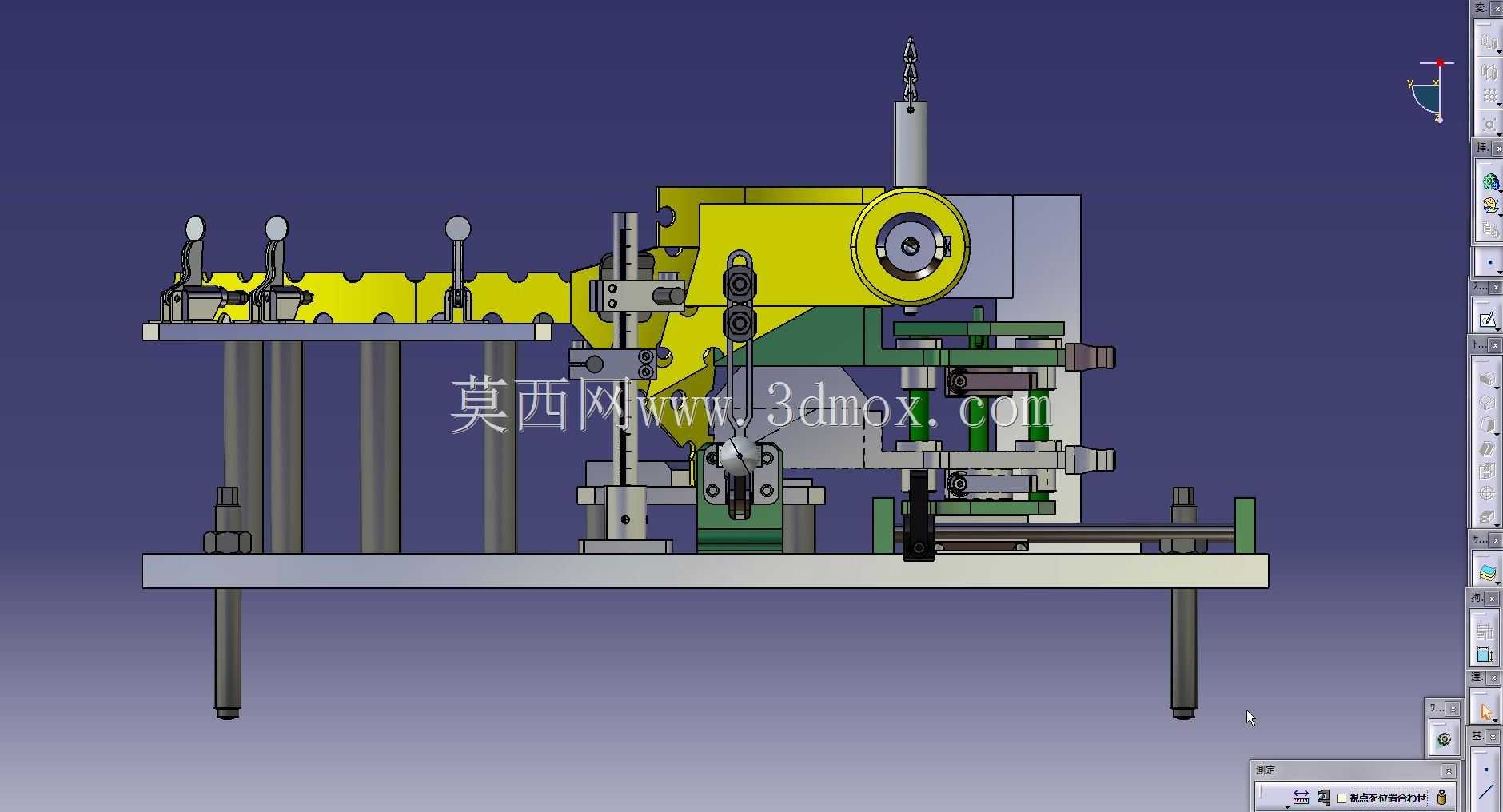

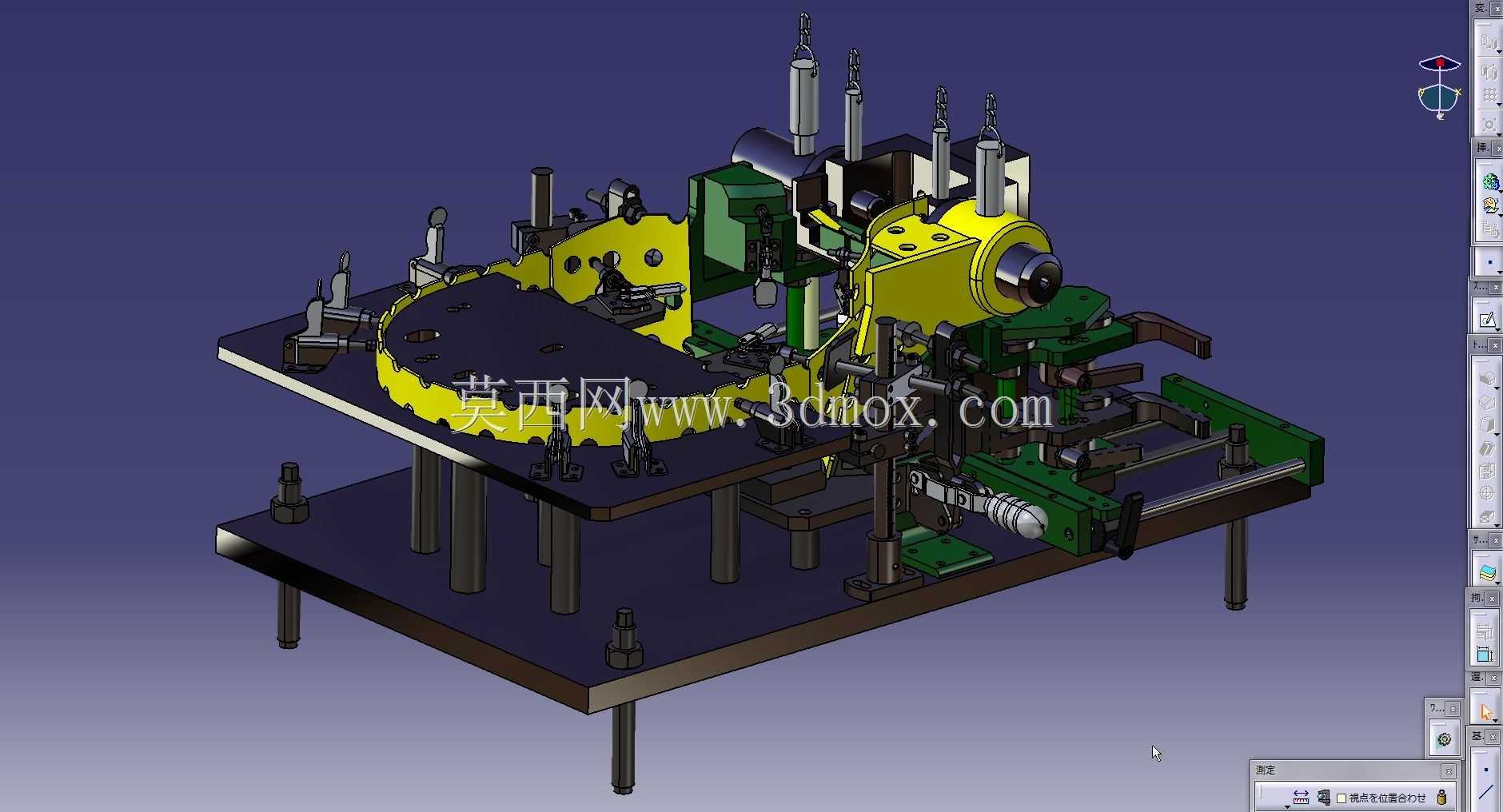

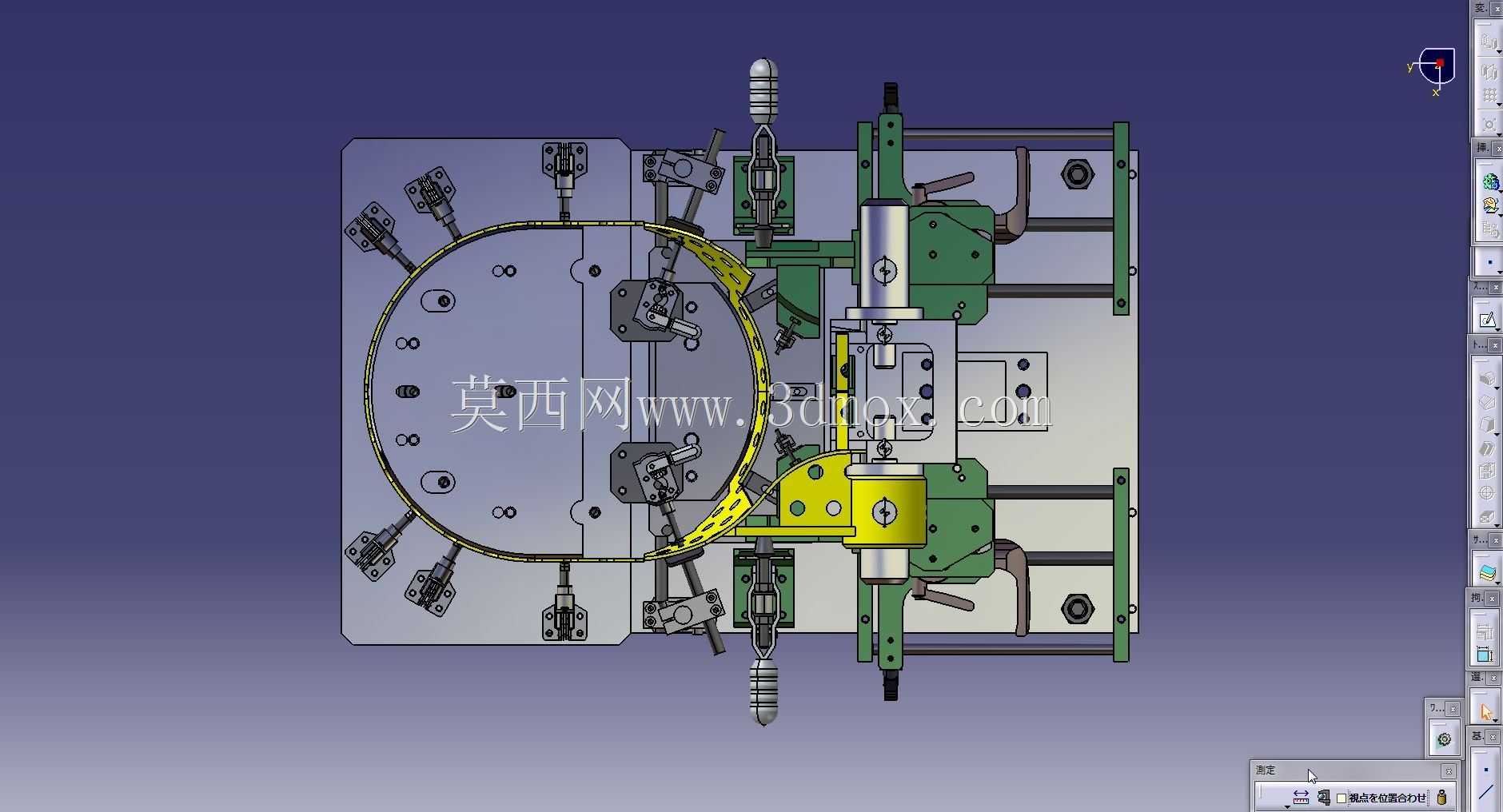

从功能特性来看，这套工装采用双层台架式承载结构，下层台架作为整体安装基准，通过多组可调支撑脚完成地面调平，预留足够的底部操作空间用于走线与管路布置；上层工作台面按照钢包芯的弧形轮廓设置仿形定位基准，黄色的型芯定位座完全贴合钢包芯的内弧面，限制工件的径向与周向窜动，周向分布的多组快速压头可从工件上表面完成垂直压紧，避免焊接过程中工件受应力作用翘起。侧向设置的滑移进给模组可带动焊接辅助定位组件沿水平方向进给，适配不同尺寸规格的钢包芯装夹需求，模组上配备的锁紧机构可在进给到位后完成位置锁定，保证焊接过程中组件无位移。顶部布置的多组竖向压紧单元带有缓冲压头，可针对钢包芯上的凸起安装座提供独立压紧力，避免局部装夹应力集中导致的工件变形。

设计思路上，整套工装遵循基准统一原则，将钢包芯的弧形内轮廓作为核心定位基准，所有夹紧元件的施力方向均指向定位基准面，避免过定位导致的工件装夹变形；所有与工件接触的定位压头均采用非金属耐磨材质，防止装夹过程中刮伤钢包芯的加工表面，同时隔绝焊接过程中的部分热量传导，减少工装受热变形对装夹精度的影响。工装的所有可调节部位均设置刻度标识，操作人员可快速完成不同批次工件的装夹参数调整，减少换型调试时间。

在安装边界方面，整套工装整体采用立式双层框架结构，底部支撑腿的安装孔位按照标准车间工装安装间距设置，可直接固定在车间焊接工作平台上，整体占用空间适配常规焊接工位的布局要求，侧向滑移模组的最大行程覆盖常规规格钢包芯的直径范围，顶部压紧单元的竖向调节行程可适配不同高度的型芯组件装夹，各操作部件之间预留足够的焊接操作空间，方便焊枪到达所有焊缝位置，不会出现工装结构干涉焊接作业的情况。
