PCB板接驳传送连接器作业设备

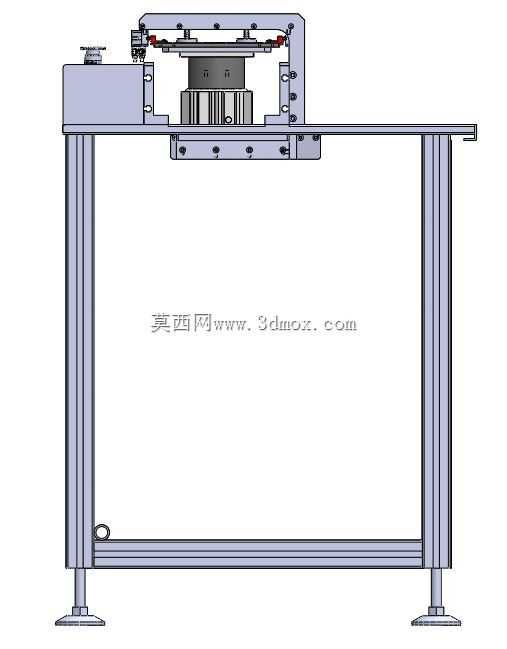

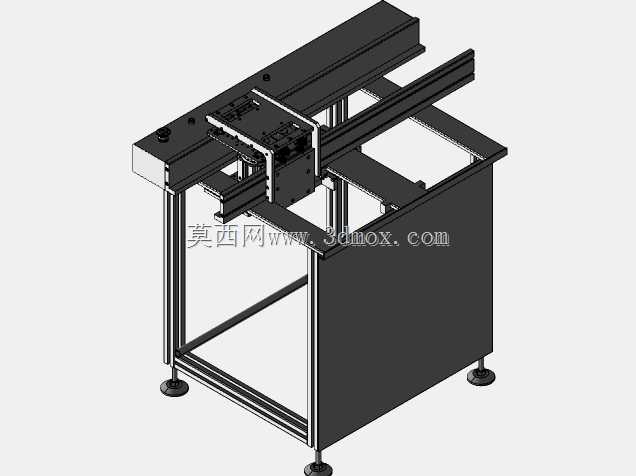

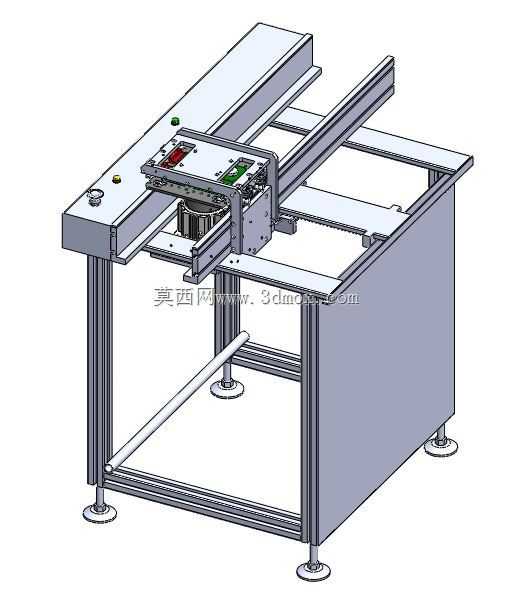

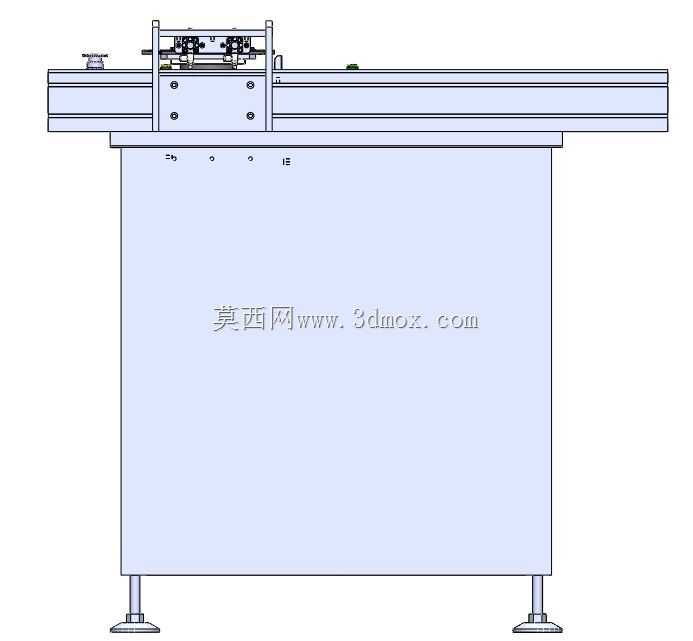

该设备主要应用于电子制造领域的SMT、DIP等PCB生产加工产线中，承担不同工序工位之间的PCB板接驳传送、连接器对位衔接功能，可对接波峰焊、回流焊、AOI检测、插件工位、测试工位等前后段设备，解决不同工序间PCB板的平稳过渡输送问题，避免人工转运带来的板面磕碰、元件损伤、定位偏移等问题，大幅提升产线连续作业的流畅度与生产效率。设备主体采用铝型材搭建框架结构，底部配置可调脚杯，可根据对接设备的实际高度灵活调整整机水平与作业高度，适配不同规格产线的接驳需求，框架侧面设置封板既可以防护内部传动结构，避免生产车间的灰尘、杂物落入传动部位影响运行稳定性，也能让设备外观更加规整简洁，适配洁净生产车间的环境要求。设备上部设置双列平行传送带结构，传送带间距可根据不同宽度的PCB板进行灵活调节，适配不同尺寸规格的PCB板输送需求，传送带采用耐磨防滑材质，保证PCB板输送过程中不会出现打滑、偏移问题，输送速度可根据前后工位的生产节拍进行适配调整，保证产线节拍匹配。设备中部搭载的连接器作业模组，可在PCB板输送至指定工位时完成精准定位，配合产线的作业流程完成连接器相关的对位、衔接作业，模组上设置的操作按钮与状态指示灯，可方便现场操作人员进行手动调试、状态确认与急停操作，保障设备调试与运行过程中的操作安全性。整机的安装边界可根据产线预留空间进行适配调整，框架结构采用模块化设计，可根据实际产线的接驳长度需求对输送段长度进行适配调整，设备底部预留充足的走线与维护空间，方便后期对传动部件、电气部件进行日常维护与检修，设备的输送平面高度可在常规电子产线设备的对接高度范围内调整，无需额外制作转接台即可直接对接多数主流电子加工设备，降低产线搭建的改造成本。设备的传动结构隐藏在框架内部，外露部分无尖锐棱角，所有运动部件均设置防护结构，避免操作人员在作业过程中误触运动部位造成安全隐患，整体结构设计兼顾实用性与安全性，能够满足电子制造车间长期连续运行的使用需求。
